باسلام

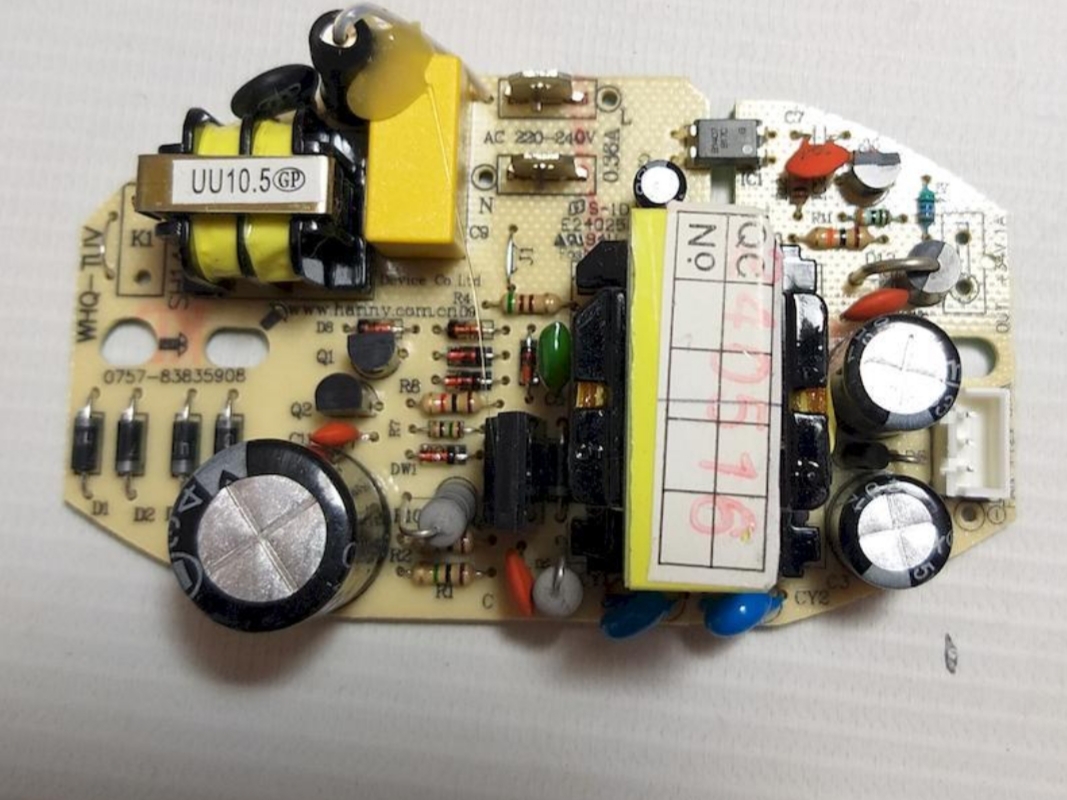

بنده يك بخور ساز جهت تعمير بدستم رسيده مدار تغذيه سويچنگ آن مورد پيدا كرده اي سي pwm تركيده و امكان تشخيص ان نيست يه اي سي سويچنگ داره 4n60 ميخواستم يه راهنمايي بكنيد من بتونم اي سي pwm رو شناسايي و جايگزينش كنم.
باسلام
بنده يك بخور ساز جهت تعمير بدستم رسيده مدار تغذيه سويچنگ آن مورد پيدا كرده اي سي pwm تركيده و امكان تشخيص ان نيست يه اي سي سويچنگ داره 4n60 ميخواستم يه راهنمايي بكنيد من بتونم اي سي pwm رو شناسايي و جايگزينش كنم.

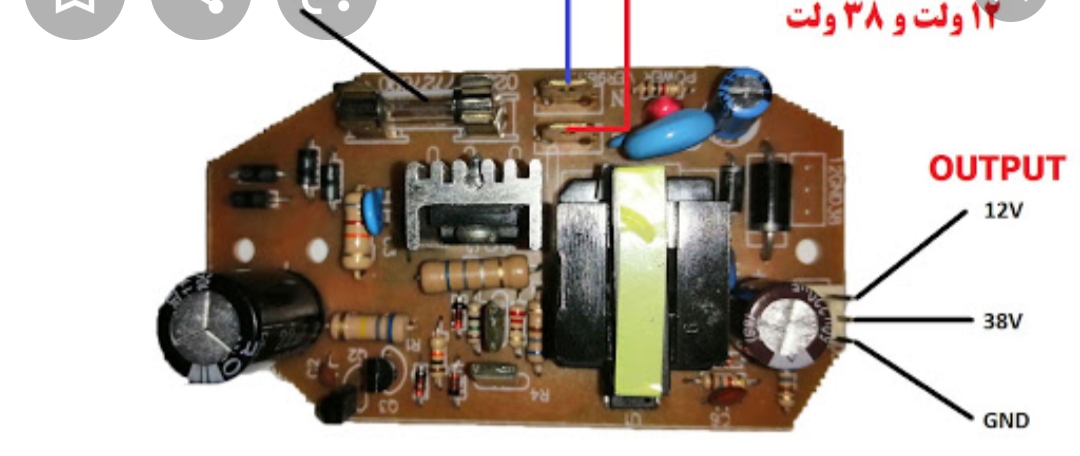

در عیب یابی این نوع تغذیه ها در مرحله اول چهار عدد دیود 4007ورودی را چک کنید . درمرحله دوم ماسفت 4n60را تست نمایید که اکثرا اتصال کوتاه میشود و بجای ان میتوان از 7n60 یا 10n60استفاده نمود.
در مرحله سوم مقاوت کم اهم زیر یک اهم در پایه ماسفت را تست نمایید که 0.68تا0.82 میباشد ودر مرحله چهارم دو عدد ترانزیستور a1015 و c1815 و دیود زنر و میباشد و گاها دو عدد مقاومت کم اهم در پایه های این ترانزیستورها قطع میشود
با احترام
نمیشه با قاطعیت گفت که همشون بدون آیسی هستند، هر چند که بیشترشون از ۲ ترانزیستور و فت استفاده کردند .
نمونه هایی با آیسی 3842 و viper برای تعمیر داشتم .
سپاس
