مشکل: شارژ نشدن باتری لپ تاپ لنوو مدل IDEAPAD 520

[peyman508]

با سلام خدمت همکاران گرامی

من 10 روزه الان درگیر یه لپ تاپ لنوو هستم.مشکل اینجاست که شارژر وصل هست هم با باتری و هم با آداپتور دستگاه روشن میشه و بالا میاد اما به هیچ هنوان درصد شارژ باتری بالا نمیره.ولتازهای 3.3 در کلاک و دیتک و دیتا برقراره.

آی سی شارژ به شماره 24780S تعویش شد.
تمامی فت های مسیر شارژ عوض شد.(6414A-7408)
مقاومت های نزدیک آی سی شارژ تعویض شد.
در نهایت باتری هم تعویض شد که مشکل از باتری نبود.

اما همچنان مشکل پابرجاست.من فقط فردا چهارشنبه و وقت دارم که به مشتری تحویلش بدم.دوستان اساتید گرامی میتونن راهنماییم کنن؟
نقشه IDEAPAD 320 که مشابه 520 هست رو براتون میزارم که اگر بتونین راهنماییم کنید.

آیا میتونه مشکل از I/O باشه؟باتری دیتکت هم میشه.شارژر هم دیتکت میشه .میزنه PLUGED IN ولی هیچ درصدی نمیگیره

لینک نقشه :
https://s24.picofile.com/file/8453735126/58060842_Lenovo_Ideapad_320_15IKB_NM_B241_NM_B242_Rev1_0_DIS.zip.html

پسورد فایل :iranfso.com



[saeedesgh]

با سلام خدمت همکاران گرامی

من 10 روزه الان درگیر یه لپ تاپ لنوو هستم.مشکل اینجاست که شارژر وصل هست هم با باتری و هم با آداپتور دستگاه روشن میشه و بالا میاد اما به هیچ هنوان درصد شارژ باتری بالا نمیره.ولتازهای 3.3 در کلاک و دیتک و دیتا برقراره.

آی سی شارژ به شماره 24780S تعویش شد.
تمامی فت های مسیر شارژ عوض شد.(6414A-7408)
مقاومت های نزدیک آی سی شارژ تعویض شد.
در نهایت باتری هم تعویض شد که مشکل از باتری نبود.

اما همچنان مشکل پابرجاست.من فقط فردا چهارشنبه و وقت دارم که به مشتری تحویلش بدم.دوستان اساتید گرامی میتونن راهنماییم کنن؟
نقشه IDEAPAD 320 که مشابه 520 هست رو براتون میزارم که اگر بتونین راهنماییم کنید.

آیا میتونه مشکل از I/O باشه؟باتری دیتکت هم میشه.شارژر هم دیتکت میشه .میزنه PLUGED IN ولی هیچ درصدی نمیگیره

لینک نقشه :
https://s24.picofile.com/file/8453735126/58060842_Lenovo_Ideapad_320_15IKB_NM_B241_NM_B242_Rev1_0_DIS.zip.html

پسورد فایل :iranfso.com

سلام دوست عزیز
آیا از نظر نرم افزاری و ویندوز و battery driver و.... مطمئنی
یا بایوس رو بررسی و آپدیت کردی
و این موارد رو چک کردی؟



[peyman508]

با سلام.ویندوز تعویض شده.بایوس آپدیت شده و درایور ها کامل نصب شده.مشکل اینجاست که در حالت خاموش هم شارژ نمیکنه



[peyman508]

ماسفت PK632BA که در مسیر باتری درایور هست ورودی 20 ولت دارد اما خروجی 0.9 ولت است.خرابه؟خروجی باید چند ولت باشه؟



[saeedesgh]

ماسفت PK632BA که در مسیر باتری درایور هست ورودی 20 ولت دارد اما خروجی 0.9 ولت است.خرابه؟خروجی باید چند ولت باشه؟

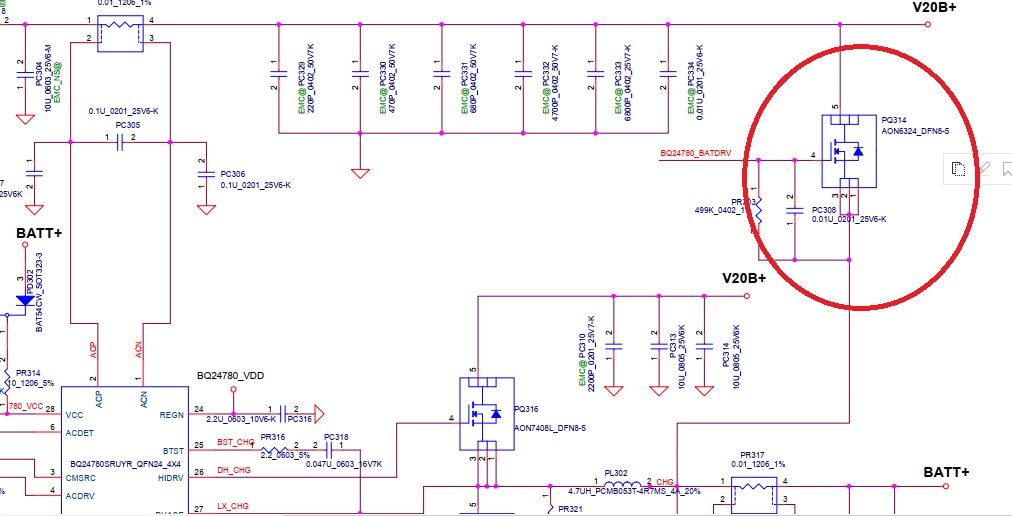

مشاهده فایل‌پیوست 187895

دوست عزیز حالا که همه موارد رو چک کردی و به نتیجه نرسیدی
احتمالا ایراد از همین قسمت باتری و شارژ هستش

طبق گفته شما لپ تاپ هم با باتری و هم با آدابپور کار میکنه


حالا اول تست کنین ببین زمان اتصال شارژر به لپ تاپ آیا ولتاژ شارژ رو باتری دارین یا نه
ممکنه باتری شارژ بشه ولی دیتا از آی سی شارژ به سمت I/O و SMBUS و .... نره

صفحه 52 مربوط به کانکتوره باتری رو هم چک کنید
و بعد باید مسیر و قطعات اتصال آی سی شارژ به I/O و SMBUS و ... چک کنید



[peyman508]

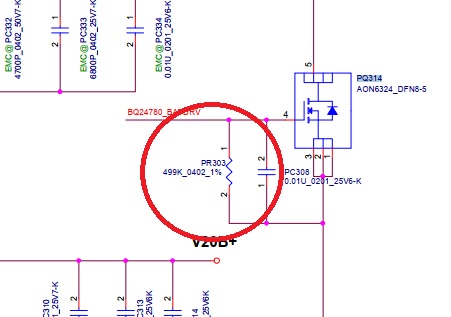

مقاومتی که سر راه پایه 4 ماسفت PQ314 هست نوشته 499K.فکر کنم مشکل داره.میشه مقاومتی به حز SMD جایگزین کرد؟اصلا پیدا میشه مقاومتش؟



[peyman508]

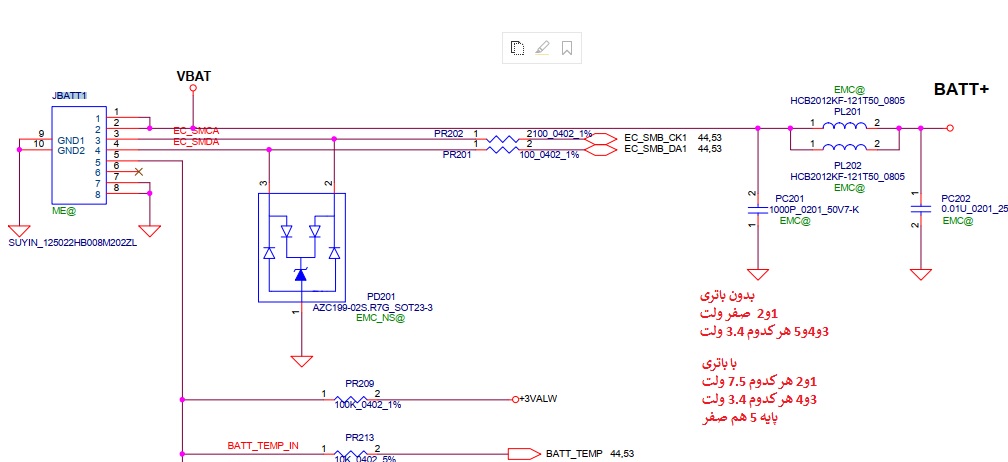

ولتاژهای کانکتور باتری وقتی شارژر وصل هست



[peyman508]

دوستان وقتی مقاومت های سر راه PQ314 رو بر میدارم که مربوط به باتری درایور و باتری SCR میشه که اتصال پیدا میکنه به آی سی شارژ یه طرف 20 ولت و داریم و به طرف هم پایه های 1.2و3 هر کدوم 3.5 ولت و پایه 4 هم 4.5 ولت داره.اما تا مقاومت ها گذاشته میشه ولتاژ میخوابه و وقت زمانی که باتری وصل میشه همون ولتاژ باتری و داریم فقط روی پایه ها



[saeedesgh]

مقاومتی که سر راه پایه 4 ماسفت PQ314 هست نوشته 499K.فکر کنم مشکل داره.میشه مقاومتی به حز SMD جایگزین کرد؟اصلا پیدا میشه مقاومتش؟

این مقاومت 1/4 و 1/8 واتش موجوده و میشه جایگزین کرد
ولی اس ام دی پیدا شه بهتره اگه نبود 1/8 وات بزار
در ضمن این ماسفت در واقع بین ولتاژ لپ تاپ و باتریه
طبق گفته دیتا شیت آی سی شارژ
ولتاژ پایه 18 آی سی یعنی BATDRV باید شش ولت از پایه 17 یعنی BATSRC بیشتر باشه تا ماسفت روشن بشه
اینم تست کن



[saeedesgh]

مشاهده فایل‌پیوست 187902مشاهده فایل‌پیوست 187902

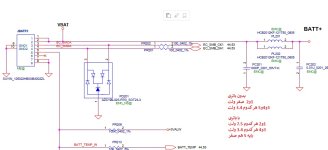

ولتاژهای کانکتور باتری وقتی شارژر وصل هست

این ولتاژها درست هستند
