شارژی کردن اسپیکر ۳تکه ۲۲۰ ولت پاسکال

[bbavvaffa]

سلام وقت بخیر
یه اسپیکر پاسکال دارم مدل SP-838
که برق ۲۲۰ ولت هست و از طریق ترانس دارای خروجی های ۱۲،۰،۱۲ و ۱۰،۱۰ تغذیه میشه.
اگر بخوام از طریق سری کردن ۴ باتری لیتیومی برق ۱۲ بسازم و بدم به مدار که شارژی بشه امکانش هست؟
در اصل نتونستم نقطه ای که باید برق باتری رو وصل کنم بفهمم کجا میشه ، بعد از دیود ها ، خازن صافی و... زدم اسپیکر روشن میشه ولی خروجی صدا نداره یا با هوم زیاد و نویز



[meahdi]

سلام
با 1 باتری 12 ولت نمیشه
مدار آمپلیفایر با ولتاژ قرینه 12 ولت طراحی شده و شما نیازمند مثبت 12 صفر و منفی 12 هستنید
این یعنی 2 تا باتری 12 ولت که سری شده و محل اتصال مشترک میشه نقطه صفر ولت
یه 10 ولت هم واسه مدار پری و کنترل و .... لازمه که میتونید با کمی تغییرات از همون مثبت 12 استفاده کنید
اما مشکل اصلی مدار کنترل شارژ ( محافظ شارژ ) و شارژر باتری هست

راه حل دیگه استفاده از مداری هست که 12 ولت رو تبدیل به 12 ولت قرینه کنه که تلفات زیادی داره و باتری سریع تر خالی میشه

راه حل منطقی استفاده از برد های آمپلیفایر آماده کلاس D هست که مصرف کمتری داره و با ولتاژ 12 تک هم کار میکنه



[bbavvaffa]

ممنون از توضیحتون.
این اسپیکر ۳ تکه هست و میخواستم اگر بشه اسپیکر با صدای عالی داشته باشم.
و از این اسپیکر یه استفاده ای بکنم ( نخوام لوازم جدید بخرم )...
که با توضیحاتی که لطف کردید انگار منطقی نیست.
آمپلیفایر کلاس D مثلا pam8403 دو خروجی فقط داره و ساب ساپورت نمیکنه.
احتمالا برای ۳ تکه هم داشته باشه که سرچ نکردم.



[meahdi]

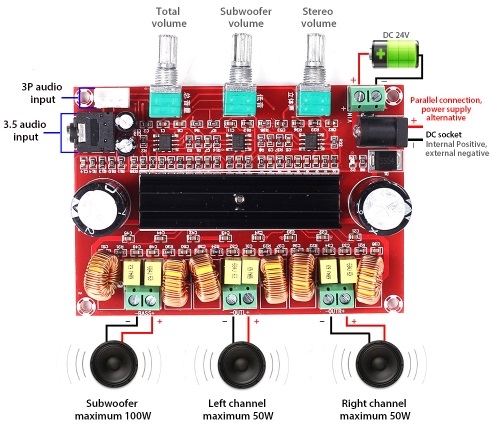

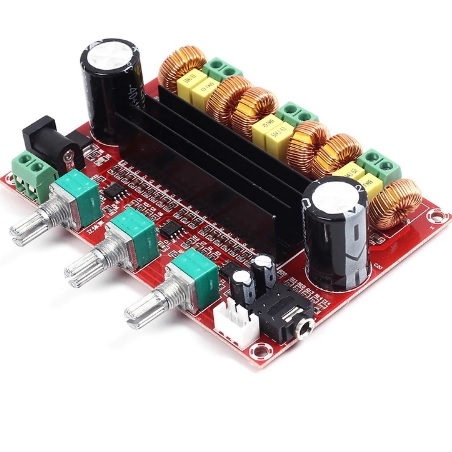

میتونید از این مدل استفاده کنید؛ کیفیت خوبی داره
چیپ ماژول آمپلی فایر TPA3116D2 بوده و تغذیه این ماژول بین 12 - 24 ولت می باشد
ماژول آمپلی فایر استریو 2x50 وات با خروجی ساب 100 وات مدل XH-M139



[saeedesgh]

سلام

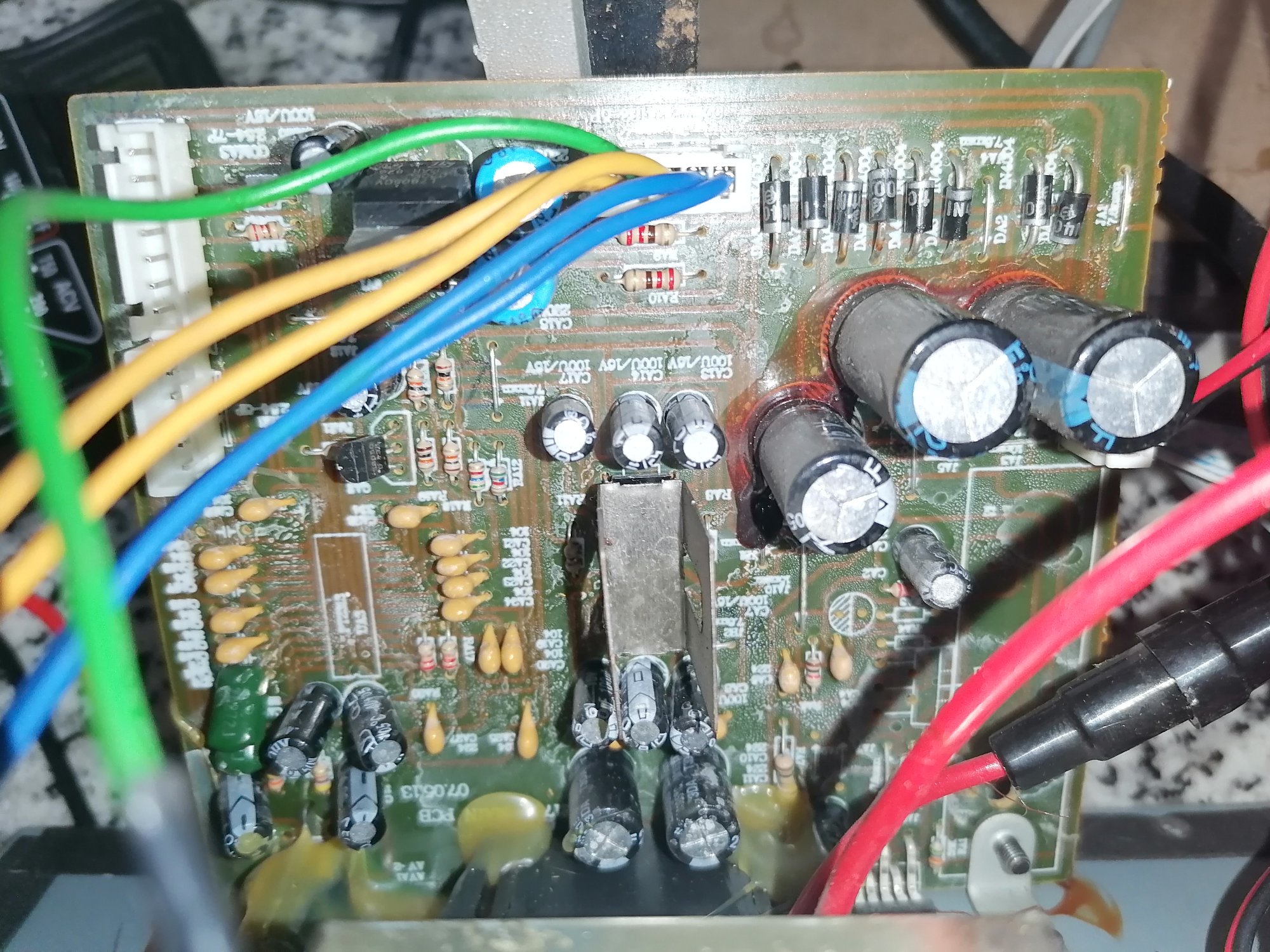

از رو تصویر برد آمپلی مشخصه که دو تا آی سی تقویت کننده داره یکی برا چپ و راست و یکی برای ساب
و دوتا ولتاژ داری که یکی 10 ولت AC که بعد یکسوسازی میشه حدود 13 ولت و 12 ولت دوبل که بعد یکسو سازی میشه حدود مثبت و منفیه 15 یا 16ولت
به نظر یه آی سی رگولاتور هم رو برد هست
اولین کاری که باید بکنی اینه که ببینی بعد یکسوسازیه هر دو ولتاژ (10 ولت و دوبل 12 ولت) چه ولتاژی روی خازنها صافی داری
اینا میشه ولتاژ مورد نیاز تغذیه مدار
بعد مشخص شدن ولتاژهای مصرفی برد، میتونی با استفاده از باتری لیتیوم و ماژول افزاینده ولتاژ، خیلی راحت اسپیکر رو شارژی کنی
و با حذف پل دیودها، خازنهای صافی باید وصل بشه به خروجی ماژول افزاینده
که البته از نظر قیمتی نمیصرفه چون هزینه باتری و ماژول و .... قیمتش بیشتر از خود اسپیکر میشه



[bbavvaffa]

سلام
از رو تصویر برد آمپلی مشخصه که دو تا آی سی تقویت کننده داره یکی برا چپ و راست و یکی برای ساب
و دوتا ولتاژ داری که یکی 10 ولت AC که بعد یکسوسازی میشه حدود 13 ولت و 12 ولت دوبل که بعد یکسو سازی میشه حدود مثبت و منفیه 15 یا 16ولت
به نظر یه آی سی رگولاتور هم رو برد هست
اولین کاری که باید بکنی اینه که ببینی بعد یکسوسازیه هر دو ولتاژ (10 ولت و دوبل 12 ولت) چه ولتاژی روی خازنها صافی داری
اینا میشه ولتاژ مورد نیاز تغذیه مدار
بعد مشخص شدن ولتاژهای مصرفی برد، میتونی با استفاده از باتری لیتیوم و ماژول افزاینده ولتاژ، خیلی راحت اسپیکر رو شارژی کنی
و با حذف پل دیودها، خازنهای صافی باید وصل بشه به خروجی ماژول افزاینده
که البته از نظر قیمتی نمیصرفه چون هزینه باتری و ماژول و .... قیمتش بیشتر از خود اسپیکر میشه

ممنون از توضیحاتتون.
دو خازن هست یکی اولین و نزدیک ترین به پل دیود که حدود ۱۶.۵ ولت خروجی داشت و بعدی حدود ۱۳ ولت.
که البته ولتاژ دادم به خازن ها نه هر دو باهم تک تک ولی نویز و صدای هوم زیاد افتاد روی ساب.
برای اینکه مدار آسیب نبینه لحظه ای تست کردم
حالا طبق نظر شما نمیدونم باید دیود ها حذف بشن و بعد ولتاژ بدم یا نه کلا روشم اشتباه بوده که صدای هوم داشتم.



[bbavvaffa]

میتونید از این مدل استفاده کنید؛ کیفیت خوبی داره
چیپ ماژول آمپلی فایر TPA3116D2 بوده و تغذیه این ماژول بین 12 - 24 ولت می باشد
ماژول آمپلی فایر استریو 2x50 وات با خروجی ساب 100 وات مدل XH-M139

مشاهده فایل‌پیوست 205419

مشاهده فایل‌پیوست 205420

من میخواستم از این اسپیکر یه استفاده ای بکنم چون الان همین ماژول حدود ۶۰۰ قیمتشه و با این مبلغ میشه قیمت همکاری یه اسپیکر کامل شارژی متوسط بخرم و خب نمیخواستم اینقدرا هزینه کنم.
با این حال ممنون از راهنماییتون



[saeedesgh]

ممنون از توضیحاتتون.
دو خازن هست یکی اولین و نزدیک ترین به پل دیود که حدود ۱۶.۵ ولت خروجی داشت و بعدی حدود ۱۳ ولت.
که البته ولتاژ دادم به خازن ها نه هر دو باهم تک تک ولی نویز و صدای هوم زیاد افتاد روی ساب.
برای اینکه مدار آسیب نبینه لحظه ای تست کردم
حالا طبق نظر شما نمیدونم باید دیود ها حذف بشن و بعد ولتاژ بدم یا نه کلا روشم اشتباه بوده که صدای هوم داشتم.

با توجه به عکس مدار، دوتا پل دیود هست که یکیش به خازن کوچیکه میره و احتمالا ولتاژ 13 رو از اون گرفتید
دوتا خازن شبیه به هم هست که بزرگترن و اونا باید یکیش ولتاژ منفی 16.5 رو داشته باشه و یکیش ولتاژ مثبت 16.5
در واقع شما برا تست باید یه ولتاژ مثبت و منفی 16.5 و یه ولتاژ 13 ولت رو تامین کنید

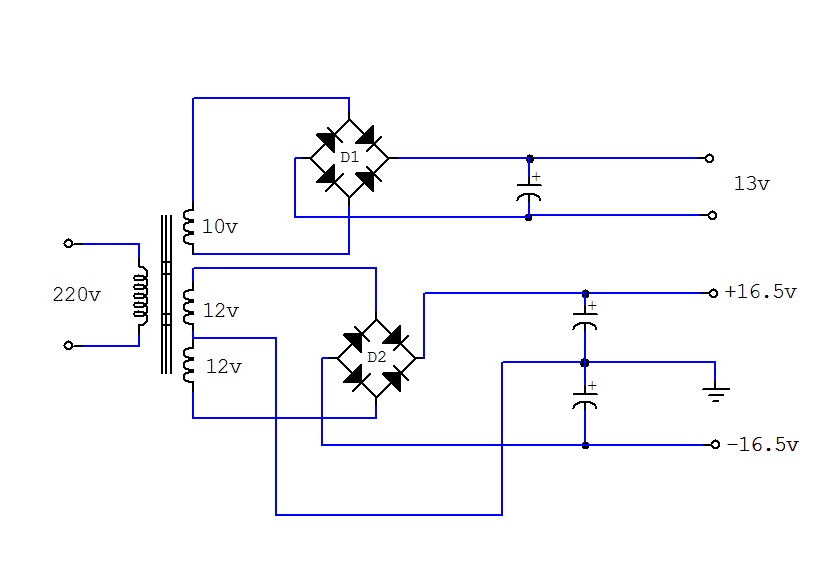

فکر کنم مدار تغذیه شبیه عکس زیر باشه
شما باید ترانس رو از مدار جدا کنید بعد ولتاژها رو به ورودی پل دیودها بدید
یا بهتره بگم به جای سیمهای آبی ترانس ولتاژ 13 ولت و به جای سیمهای زرد، مثبت و منفی 16.5 و سیم سبز هم مشترک ولتاژهای 16.5



[bbavvaffa]

با توجه به عکس مدار، دوتا پل دیود هست که یکیش به خازن کوچیکه میره و احتمالا ولتاژ 13 رو از اون گرفتید
دوتا خازن شبیه به هم هست که بزرگترن و اونا باید یکیش ولتاژ منفی 16.5 رو داشته باشه و یکیش ولتاژ مثبت 16.5
در واقع شما برا تست باید یه ولتاژ مثبت و منفی 16.5 و یه ولتاژ 13 ولت رو تامین کنید
فکر کنم مدار تغذیه شبیه عکس زیر باشه
شما باید ترانس رو از مدار جدا کنید بعد ولتاژها رو به ورودی پل دیودها بدید
یا بهتره بگم به جای سیمهای آبی ترانس ولتاژ 13 ولت و به جای سیمهای زرد، مثبت و منفی 16.5 و سیم سبز هم مشترک ولتاژهای 16.5

سپاس از راهنماییتون چک میکنم و اطلاع میدم
