شارژر سریع 15 وات اصل سامسونگ

[J1375]

سلام و خسته نباشید به تعمیرکاران محترم
یک عدد شارژر اصل سامسونگ هست که فکر کنم 15 واته
خروجی اصلا نداره

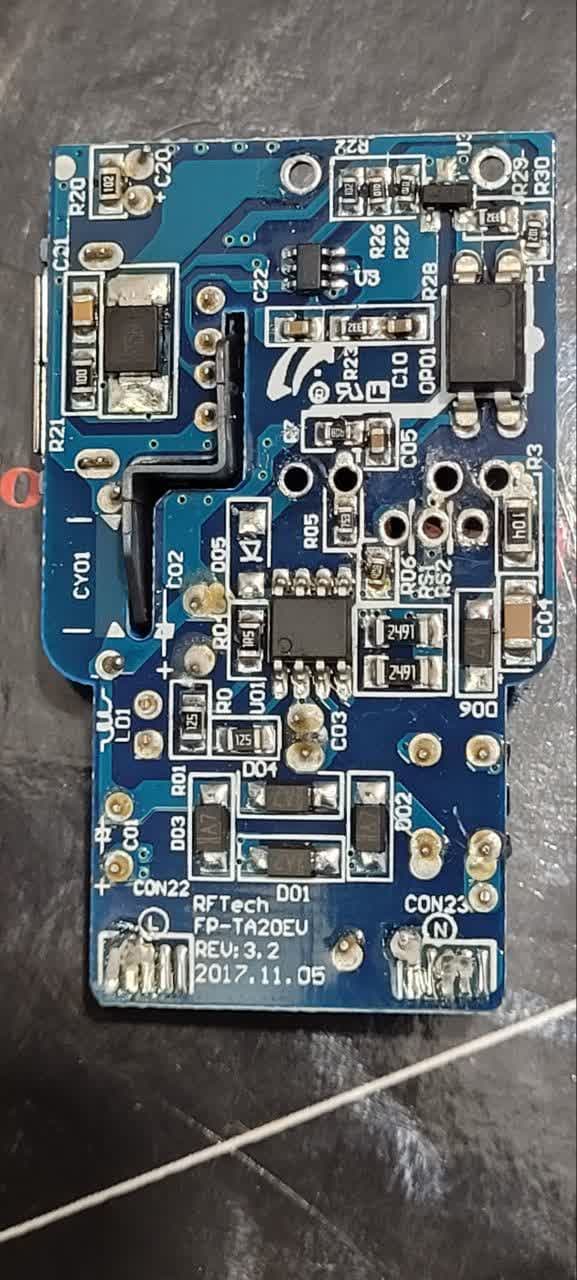

طبق بررسی ها دیود کنار تراس سوخته و نوشته روش هم پاک شده
چه دیودی جایگزین کنم؟



[Mohammad.sp]

سلام
از یک دیود فست استفاده کنید مثل SS36



[AzarElectron]

سلام . ببینید خود آی سی پالس سوئیچ رو تولید میکنه؟
مطمئنید که اون قطعه دیود هست؟ ببینید در اون قطعه در ورودی ترانس قرار داره یا در خروجی؟



[J1375]

سلام . ببینید خود آی سی پالس سوئیچ رو تولید میکنه؟
مطمئنید که اون قطعه دیود هست؟ ببینید در اون قطعه در ورودی ترانس قرار داره یا در خروجی؟

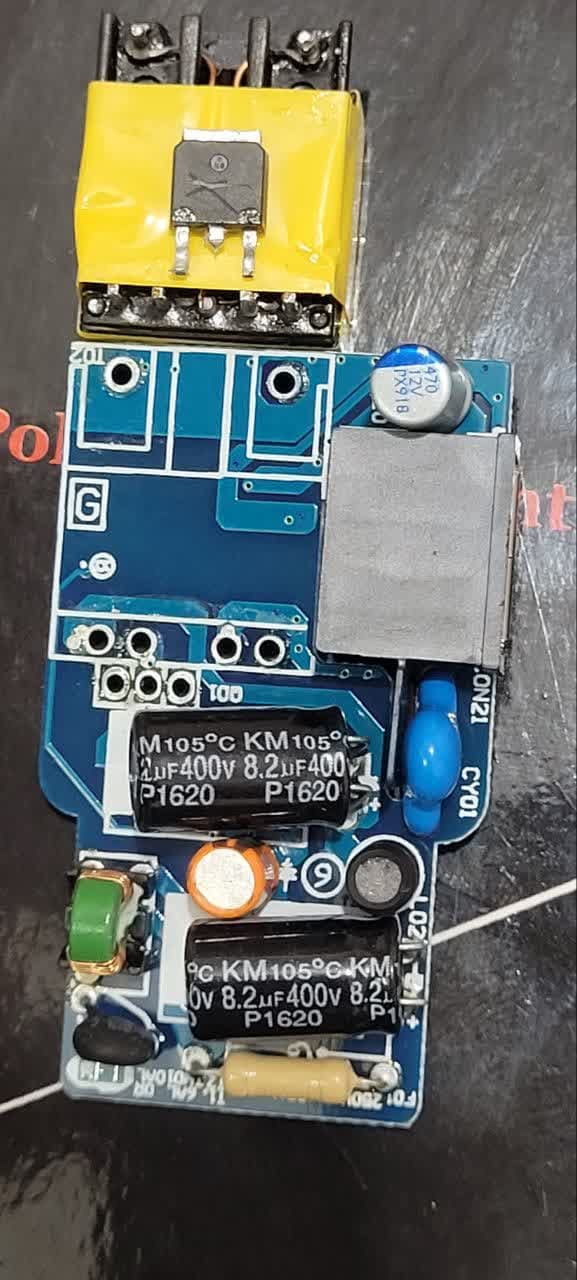

آیسی پالس نمیداد و اون قطعه هم در ورودی ترانس قرار داشت، نامش Q01 بود ولی یکی از پایه هاش به هیچ کجا متصل نبود و به همین دلیل دیود تشخیصش دادم. حالا یا دوبل بوده یا تک.
احتمالا دیود سوخته و بعد هم آیسی سوئیچینگ بخاطر ولتاژ مخرب ضربه و سوئیچ آسیب دیده
آیسی رو با DK1203 جایگزین کردم و یک دیود فست هم جایگزین کردم درست شد. البته پکیجش دیپ بود ولی با ظرافت داخل شارژر جاشد.
