سیم کشی سشوار

[alirezashabani]

سلام به دوستان ، یه سشوار اومده برام المنتش خراب بود دادم پیچیدن ۶سیم بود شده ۴سیم الان تو بستنش مشکل دارم چون دیود روی سشوار هست یکم گیج شدم ، یکی از سیم ها که مشترکه دوتاش هم مال المنته که یکی از اونا به سر مثبت دیود وصل شده یه سیم هم تز منفی دیود اومده اینا باید کجا وصل بشن؟



[hamid_nadery]

سلام
شما یک عکس هم از سشوار بزارید
کلیدهاش
داخلش
اگر هم بتونید یک مسیر از سیمکشی قبلیش بیارید رو کاغذ بهتر میتونید تعمیر کنید



[alirezashabani]

سلام
شما یک عکس هم از سشوار بزارید
کلیدهاش
داخلش
اگر هم بتونید یک مسیر از سیمکشی قبلیش بیارید رو کاغذ بهتر میتونید تعمیر کنید

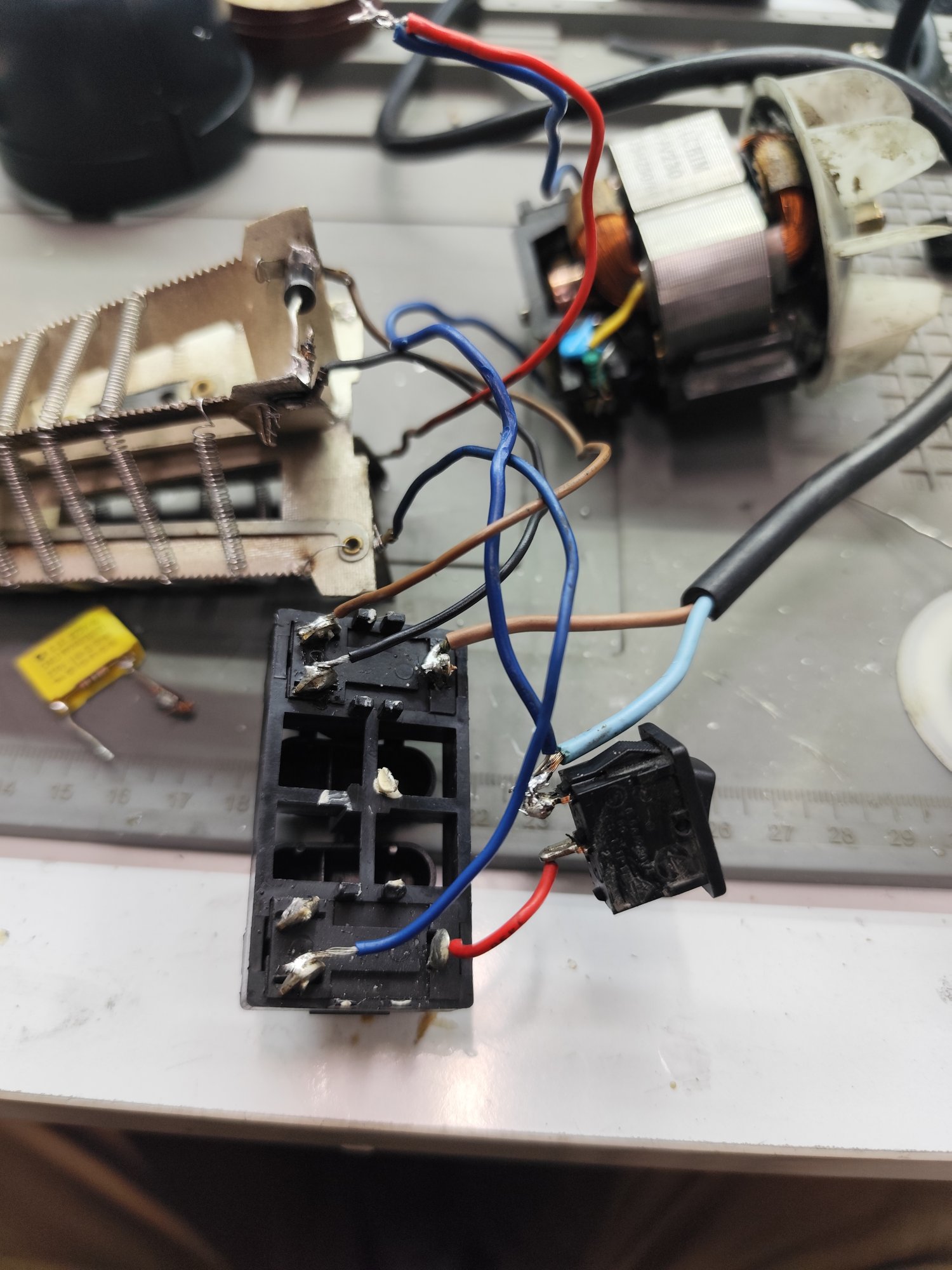

عکس الانش اینه اما متاسفانه سیمکشی قبلی رو ندارم



[alirezashabani]

دوستان درست شد متاسفانه کسی که المنت پیچی کرده بود سیم یکی از المنت هارو به پایه دیود داده بود کار رو خراب کرده بود من دیود رو جدا کردم روی خود کلید سوار کردم مشکل حل شد



[daniyal18]

دوستان درست شد متاسفانه کسی که المنت پیچی کرده بود سیم یکی از المنت هارو به پایه دیود داده بود کار رو خراب کرده بود من دیود رو جدا کردم روی خود کلید سوار کردم مشکل حل شد

درود فرقی نداره که ..شما تو ذهنت انگار دیود پایه هاش نمیرسه ی تکه اضاف کنی میرسه



[dj0123]

درود
نگاه به لینک زیر بندازید شاید بکارتون بیاد

مشکل: - راهنمای در سیم کشی سشوار

مهندس اومدم مثل عکس شما خودم بستم فقط تو هر کدوم از کلیدها یک دیود هم گذاشتم درود بر شما.همون دیود کلید اول برای کنترل دور موتور کفایت میکنه.ولی اگه دوست دارید حرارت المنت هم کمتر بشه میتونید یک دیود دیگه ای هم برای المنت استفاده بفرمائین و کمی حرارت کمتر میشه.ولی چون موتور های ac دورشون زیاده...
