سوال: سوییچینگ ۱۲ ولت بدون خروجی

[صادق اجلالی]

سلام این منبع خروجی نداره
خازن صافی سالم ماسفت هاش تعویض کردم



[hoss_bakh]

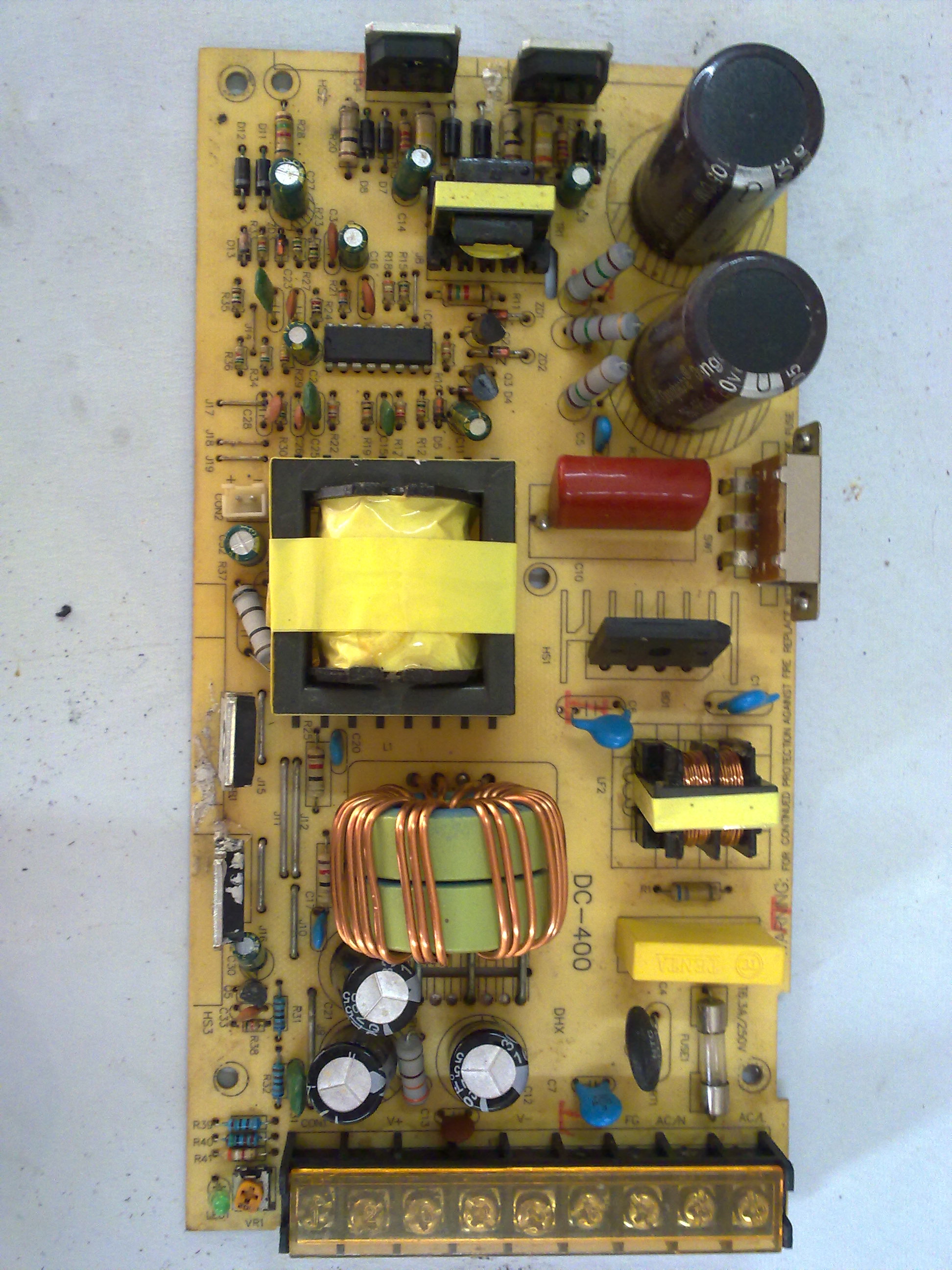

مشاهده فایل‌پیوست 157319


سلام این منبع خروجی نداره
خازن صافی سالم ماسفت هاش تعویض کردم

آیا ماسفت که میگین عوض کردین سوخته بودن؟
دیود ها و مقاومت های اطراف ماسفت یا ترانزیستورهای قدرت ورودی رو با دقت تست کنید

اگر سالم بودن آی سی pwm و طبقه دوم رو هم چک بکنید



[nishgon64]

فیوز سالمه؟
ولتاژ دو سر خازن های ورودی 300 ولته؟
روی کلکتور یا درین یکی از ترانزیستور ها 300 ولت رو داری؟
ولتاژ vcc ای سی چقدره؟
اگر تخصص کافی ندارید بیخودی چیزی رو عوض نکنید چون ایراد بیشتر و گمراه کننده تر خواهد شد



[jabalameli.s]

شما فت ها که همون ۱۳۰۰۹ هستن رو دربیار پل دیود رو تست کن و اگه سالم بود و پاور رو برق متصل کن و با مولتی متر روی رنج dc ولتاژ گیری از پایه های فت که درشون آوردین بکنین به این صورت که پروپ مشکی مولتی متر رو به پایه ی وسطی روی برد وصل کن و پروپ قرمز رو به پایه های کناری...در هرحالت باید شما ولتاژ حدود ۱۵۰ ولت داشته باشی در صورتی که ولتاژ کمتر از ۱۵۰ ولت روی هرپایه بود مقاومتی که به اون پایه هست رو تعویض کن که معمولا ۱.۵ اهم ۱وات هستش
بعد از این کار پشت چوک کوچک دوتا ترانزیستور Bjt میبینی که بینشون دوتا دیود زنر ۳۳ ولتی هستن با رنج بازر یا تست دیود اونا رو تست کن و درصورتی که سالم بودن که هیچ اما اگه عدد اونا کمتر نشون میداد اول ترانزیستور هاش رو دربیار و مجددا تست دیود رو انجام بده و دیود خراب رو تعویض کن و لذتش رو ببر.



[صادق اجلالی]

بیخود عوض نکردم چیزی رو
تخصص دارم بزرگوار



[ajamee]

آقای صادق کنار ترانزیستور 13009 را که مقلومت های کم اهم است یکبار دوبار برسی کنید و تمام خازن کم ظریف را تعویض کنید من با این پارو ه بیشتر سرکار دارم
خازن 50v4.7 دیود خروجی را برسی کنید



[Parsa2309]

شما فت ها که همون ۱۳۰۰۹ هستن رو دربیار پل دیود رو تست کن و اگه سالم بود و پاور رو برق متصل کن و با مولتی متر روی رنج dc ولتاژ گیری از پایه های فت که درشون آوردین بکنین به این صورت که پروپ مشکی مولتی متر رو به پایه ی وسطی روی برد وصل کن و پروپ قرمز رو به پایه های کناری...در هرحالت باید شما ولتاژ حدود ۱۵۰ ولت داشته باشی در صورتی که ولتاژ کمتر از ۱۵۰ ولت روی هرپایه بود مقاومتی که به اون پایه هست رو تعویض کن که معمولا ۱.۵ اهم ۱وات هستش
بعد از این کار پشت چوک کوچک دوتا ترانزیستور Bjt میبینی که بینشون دوتا دیود زنر ۳۳ ولتی هستن با رنج بازر یا تست دیود اونا رو تست کن و درصورتی که سالم بودن که هیچ اما اگه عدد اونا کمتر نشون میداد اول ترانزیستور هاش رو دربیار و مجددا تست دیود رو انجام بده و دیود خراب رو تعویض کن و لذتش رو ببر.

با احترام
حالا اگه ولتاژ ها در جای خالی ترانزیستورها (فت نیستند)۱۵۰ ولت باشه ، ایراد از کجا میتونه باشه ؟
ولتاژ ها ۱۵۰ ،: ترانزیستورها سالم ، ایراد بعدش رو بفرمائید؟؟



[araryan]

نقشه رو گیر نیاوردین؟



[arash_hj23]

سلام

اولا تعجب می کنم چرا دوستان به ترانزیستور های 13009 میگن ماسفت ؟!
دوست عزیزم اول توی چنین پاورهایی بدون مقدمه خازن 47 یا 100 میکرو کنار محدوده ترانس و دو خازن 4.7 میکروی مسیر بیس دو ترانزیستور 13009 رو تعویض کنین . بعد اهم چک کنید پایه های دو ترانزیستور 13009 رو که انشالا فرمودین تخصص دارین بلد هستین چطوری انجام بدین و مقاومت و دیود های کنار دو ترانزیستور رو . دیود های شاتکی خروجی هم تست کنین . دو ترانزیستور کنار ای سی و زنر هاش هم دربیارید بیرون اهم چک کنین . از چک کردن لحیم سردی و قلع مردگی پایه قطعات هم غافل نشو چون بسیار دیدم . پتانسیومتر کنار ترمینال و مسیرش تا ای سی هم چک کن عیبی جایی نباشه . در آخر هم اگر مشکلت با همه اینها حل نشد آی سی Tl494 .



[امیر سجاد]

مشاهده فایل‌پیوست 157319


سلام این منبع خروجی نداره
خازن صافی سالم ماسفت هاش تعویض کردم

مراحل عیب یابی
​

1- داخل مدار اهم کلکتور نسبت به بیس دو ترانزیستور قدرت را تست کن که از یکطرف شبیه دیود و از طرف دیگه بزرگتر از 100 کیلو باشن در غیراینصورت هر کدام که این دو شرط را نداشت ، سوخته

2- تغذیه را به برق بزن و ولتاژ دو خازن بزرگ تغذیه ( 680 میکرو 250 ولتی ) را تست کن و اگه هر کدام حدود 155 ولت نبودن هر دو را عوض کن و از 400 ولتی استفاده کن.

3- کلکتور امیتر Q5 را شورت کن

4- باری به خروجی متصل نباشه فقط ولتمتر را به خروجی متصل کن و تغذیه را به برق بزن

A ) اگه ولتاژ خروجی صفر ولته دراینصورت مسیر VCC را بگونه ای قطع کن که فقط دو دیود یکسوساز به خازن صافی متصل باشه و تغذیه را به برق بزن
دراینصورت vcc آی سی قطع میشه و اگه راه انداز سالم باشه ولتاژ خروجی بمقدار ضعیفی بالا میره و ثابت میکنه عیب در متعلقات آی سی و یا آی سی است.

الف ) اگه ولتاژ خروجی بالا اومد دراینصورت آی سی یا متعلقاتش صدمه دیده ( ولی بخاطر داشته باش احتمال صدمه آی سی بعیده و لذا به اقدامات قبلی خودت شک کن و اگه مطمئن شدی آی سی را عوض کن)
ب ) اگه کماکان ولتاژ خروجی صفر ولتهدراینصورت خازن C9, C14 ( در تغذیه 5 ولتی C10 , C11 ) را عوض کن اگه درست نشد اهم R8 , R14 که 390 کیلو است ( در تغذیه 5 ولتی R8 , R9 , R14 , R15 که 150 کیلو است) را داخل مدار تست کن هر کدام بزرگتر از مقدار خودش بود سوخته .


B ) اگه ولتاژ خروجی وجود داره اما نرمال نیست دراینصورت
ولتاژ خارجی 15 الی 20 ولت را برای اتصال به VCC آماده کن
حالا یک لحظه تغذیه را به برق متصل و سپس قطع کن و فورا (قبل از دشارژ دو خازن بزرگ) ، ولتاژ خارجی را به VCC متصل کن
الف ) اگه یکلحظه ولتاژ خروجی نرمال شد خازن VCC بنام C18 , C27 ( در تغذیه 5 ولتی C9 ) خرابه
ب) اگه ولتاژ خروجی کماکان نرمال نبود خازن های صافی خروجی خرابه

پس از پایان تعمیر شورتی کلکتور امیتر Q5 را آزاد کن.
