درخواست: سوکت تبدیل مانیتور قدیمی

[yaghot]

با سلام

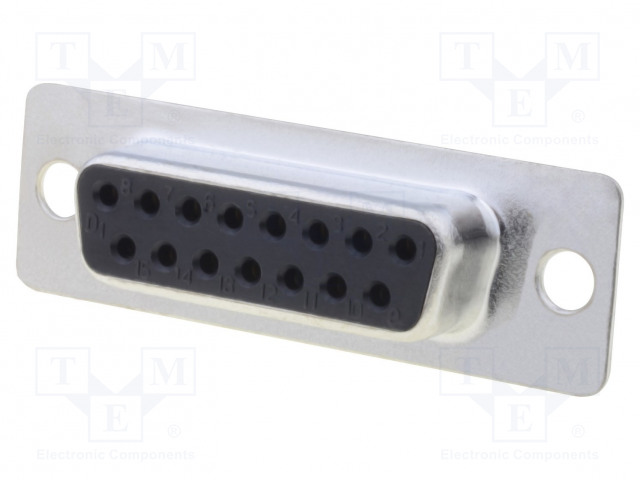

یدونه دستگاه آزمایشگاهی قدیمی هست که مانیتور خودش crt باابعاد 3 اینچ بوده که خراب شده و میخوام به پورت خروجی مانیتور یه تیدیل بزنم و وصل کنم به مانیتورهای معمولی توی بازار(باپورت vga) . شکل سوکت خروجی این شکلیه( سرچ کردم مربوط به مانیتورهای مکینتاش 1995 بوده و بهش da15 میگن)
کسی رابط سراغ داره
باتشکر



[yaghot]

دوستان کسی اطلاعی نداره؟؟



[reza.93]

سلام
اگر تو بازار پیدا نکردی میتونی دست به کار بشی و خودت واسش تبدیل درست کنی



[yaghot]

سلام
اگر تو بازار پیدا نکردی میتونی دست به کار بشی و خودت واسش تبدیل درست کنی

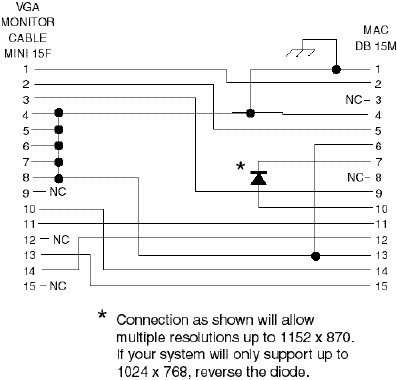

مشاهده فایل‌پیوست 163167

باتشکر از پاسه شما
بنده این مدار رو توی اینترنت دیدم ولی یه جدول برای تعیین استاندارد ورودی و خروجی باتوجه به نوع اتصال پین های 4.7.10 داره که از اون نتونستم نتیجه ای بگیرم
ورودی از استاندارد های apple قدیمیه و خروجی vga
لینکش: https://old.pinouts.ru/Audio-Video-Hardware/MacVideoToVGA_pinout.shtml
شما اگه وقت کردید بی زحمت یه بررسی بکنید
باتشکر دوباره



[reza.93]

باتشکر از پاسه شما
بنده این مدار رو توی اینترنت دیدم ولی یه جدول برای تعیین استاندارد ورودی و خروجی باتوجه به نوع اتصال پین های 4.7.10 داره که از اون نتونستم نتیجه ای بگیرم
ورودی از استاندارد های apple قدیمیه و خروجی vga
لینکش: https://old.pinouts.ru/Audio-Video-Hardware/MacVideoToVGA_pinout.shtml
شما اگه وقت کردید بی زحمت یه بررسی بکنید
باتشکر دوباره

سلام توی دستگاه قدیمی مانیتور با این پین ها به منبع سیگنال میفهمونده که رزولوشن چی هست.
مثلا اگر فقط پین 10 گراند بشه رزولوشن 870*640 میشه
شما 480*640 رو امتحان کنید.

* توی جدول 1 به معنی بدون اتصال و 0 به معنی اتصال به گراند هست.
** پین 11 گراند هست.
*** توی جدول دوم 0 به معنی اتصال به همدیگر هست یعنی مثلا پین 10 و 4 به هم وصل بشن و 1 بدون اتصال می باشد.

به هر حال باید تست کنید تا به نتیجه برسید
فقط لطفا نتیجه رو اعلام کنید
موفق باشید



[yaghot]

سلام توی دستگاه قدیمی مانیتور با این پین ها به منبع سیگنال میفهمونده که رزولوشن چی هست.
مثلا اگر فقط پین 10 گراند بشه رزولوشن 870*640 میشه
شما 480*640 رو امتحان کنید.

* توی جدول 1 به معنی بدون اتصال و 0 به معنی اتصال به گراند هست.
** پین 11 گراند هست.
*** توی جدول دوم 0 به معنی اتصال به همدیگر هست یعنی مثلا پین 10 و 4 به هم وصل بشن و 1 بدون اتصال می باشد.

به هر حال باید تست کنید تا به نتیجه برسید
فقط لطفا نتیجه رو اعلام کنید
موفق باشید

باتشکر از توجه شما
بله نتیجه رو اعلام می کنم حتما
