سويچر ويديو

[gadraj]

با سلام :

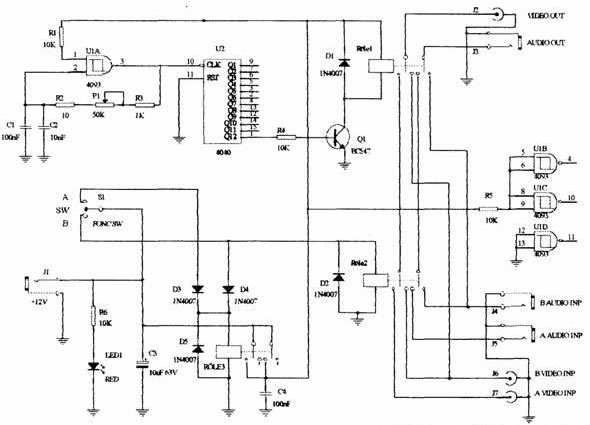

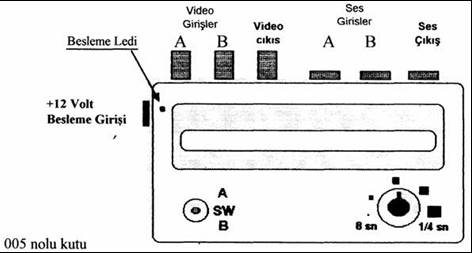

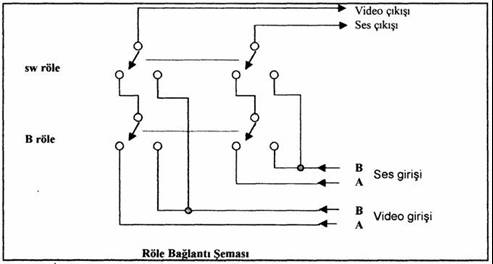

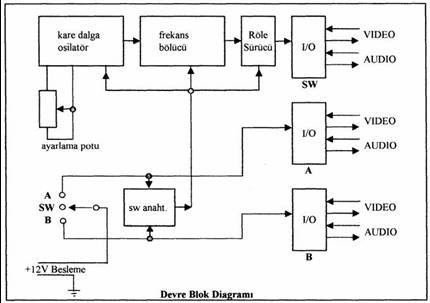

توسط اين مدار شما ميتونيد ورودي av دستگاه هاي تصويري خود را گسترش دهيد :
مدار با 12 ولت كار ميكند اين هم ليست قطعات :
[FONT=Verdana, Arial, Helvetica, sans-serif]R1,R4,R5,R6 =10K 1/4W [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]R2 =10 ohm 1/4W [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]R3 =1K 1/4W P1 =50K Potansiyometre [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]C1,C4 = lOOnF [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]C2 =lOnF [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]C3 = 10uF 63V [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]D1-D5 =1N4007 [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]LED1= LED(RED 0,3mm) [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]Q1 =BC 547 [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]U1 =CD 4093 [/FONT]
[FONT=Verdana, Arial, Helvetica, sans-serif]U2 =CD 4040 [/FONT]
با تشكر .
موفق باشيد .

كوفق باشيد .
