مشکل: سوخته شدن فلش نحوه تعمیر

[villy]

با سلام خدمت همه اساتید گرامی
این اواخر من فلشم رو به یک هاب یو اس بی وصل کردم بعد از چند بار روشن و خاموش شدن چراغ led دیگه روشن نشد بعدش من فهمیدم کلا هاب اتصالی داشت
لطفا کمکم کنید که از روی برد چه قطعه ای رو عوض کن تا مشکلم حل بشه

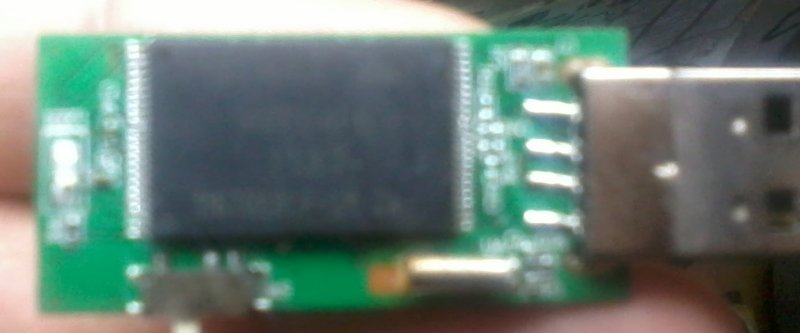

عکس هم از فلشم که مدلش RIDATA SPINNER 16 GB هم گذاشتم لطفا کمکم کنید.



[villy]

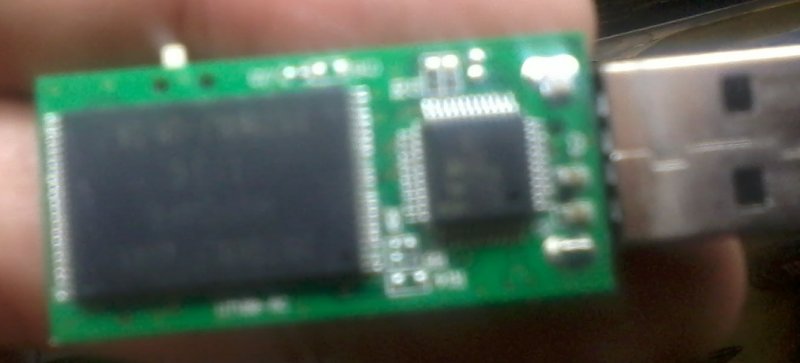

این هم عکس پشت برد فلشم
بنا به گفته استاد محترم taer_1354 من دو ایسی پشت برد رو چک کردم نه اصلا داغ نمی کرد البته فلش ربع ساعتی وصل بود و دستم رو گذاشتم رو آیسی ها اصلا حرارتی نداشت .
میشه بیشتر راهنمایی کنید ؟؟
مچکر



[TRZ]

با اجازه اساتید
دوست عزیز با قطع و وصل و عدم اعمال اضافه ولتاژ به احتمال زیاد در پایه کناری که یکی منفی و دیگر پایه کناری مثبت است یعنی پایه اول و چهارم سکوت usb در مسیر 5 ولت یک مقاومت فیوز یا کم اهم قرار دارد ابتدا آن را با اهم تر چک کنید.



[mehdi_0772]

با سلام
1- ولتاژ 5 ولت و 3.3 روی برد را چک کنید
2- در صورت داشتن ولتاژ ها دو پایه وسط که حامل دیتا میباشد را تا روی CPU هدایت و از اتصال کامل مطمعن شوید
ممکن است در مسیر دو پایه وسط تا آیسی CPU (آیسی کوچک 4 طرفه) یک سلف دوقلو چهار پایه و یا دو مقاومت 33 اهم وجود داشته باشد آنها را چک کنید و در صورت افزایش اهم آنرا تعویض کنید
3-کریستال تخت روی برد را چک کنید و با اسیلوسکوپ فرکانس گیری کنید
4- در صورت چکاپ موارد فوق و عدم راه اندازی CPU را تعویض کنید
5-در صورت نداشتن CPU , IC FALSH [hide] بیخیال شوید (چون شما تا همینجا پیروز میدان هستید) و بجایش عکاسی کار کنید تا شفاف تر عکس بگیرید (شوخی [/hide]



[reza_476]

باسلام
دوست عزیز قطعات روی عکس بایستی قابل خواندن باشد و شماره آنها بایستی واضح و روشن باشد تا بشود تحلیل و ارزیابی کرد



[villy]

سلام

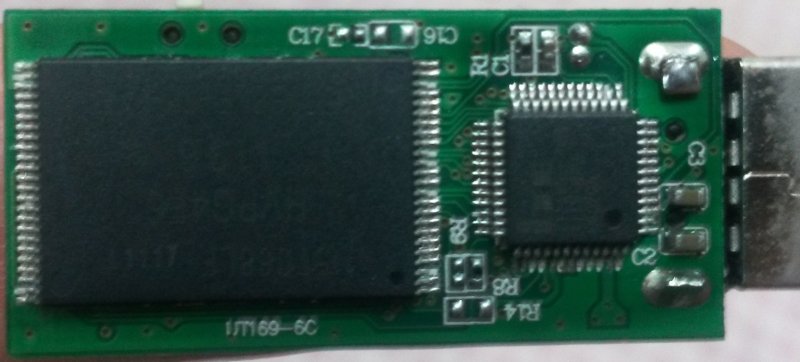

یه عکس با کیفیت از برد میزارم
ولتاژ هم چک کردم درست بود
مقاومت ها را چک کردم در عکس اولی زیر کپسول یک مقاومت بود که مقدارش 0.600 مگا اوهم که فکر کنم ایراد از همین مقاومت باشه چون مقاومت های سمت راستش رنجش 3-4 اهم است
بنظرتون مقاومت اولی خیلی زیاده دیگه ؟؟
با تشکر از همکاری همه اساتید



[villy]

سلام
با عرض پوزش به علت دیر قرار دادن عکس ها
امیدوارم اساتید علارقم حقیر سریع تر پاسخ بدهند.



[ali pashaei]

با سلام!

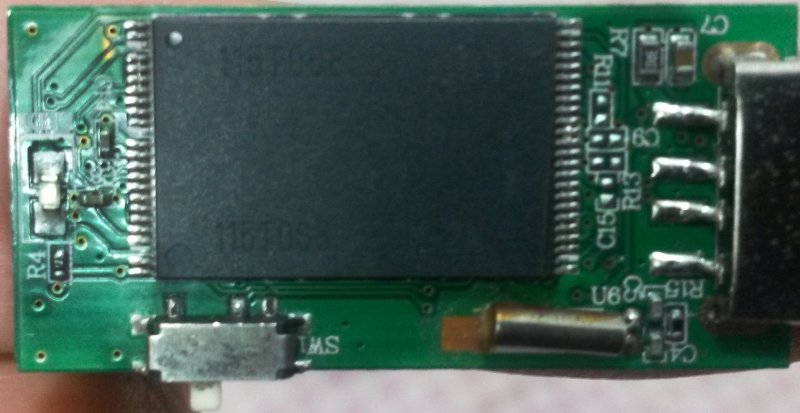

همینطور که دوستان اشاره کردند شما اول مقدار اهم بین پایه هارو چکن تا از قطعی پایه خاطر جمع شی بعد مقاومت فیوزی که در شکل دوم R7 هستش اونرو از مدار خارج و جمپر(اتصال)کن اگه مشکلت حل نشد به ترتیب کریستال و میکرو کنترلو عوض کن انشالله که مشکلت حل بشه!
موفق باشید!



[versoz]

ا



[versoz]

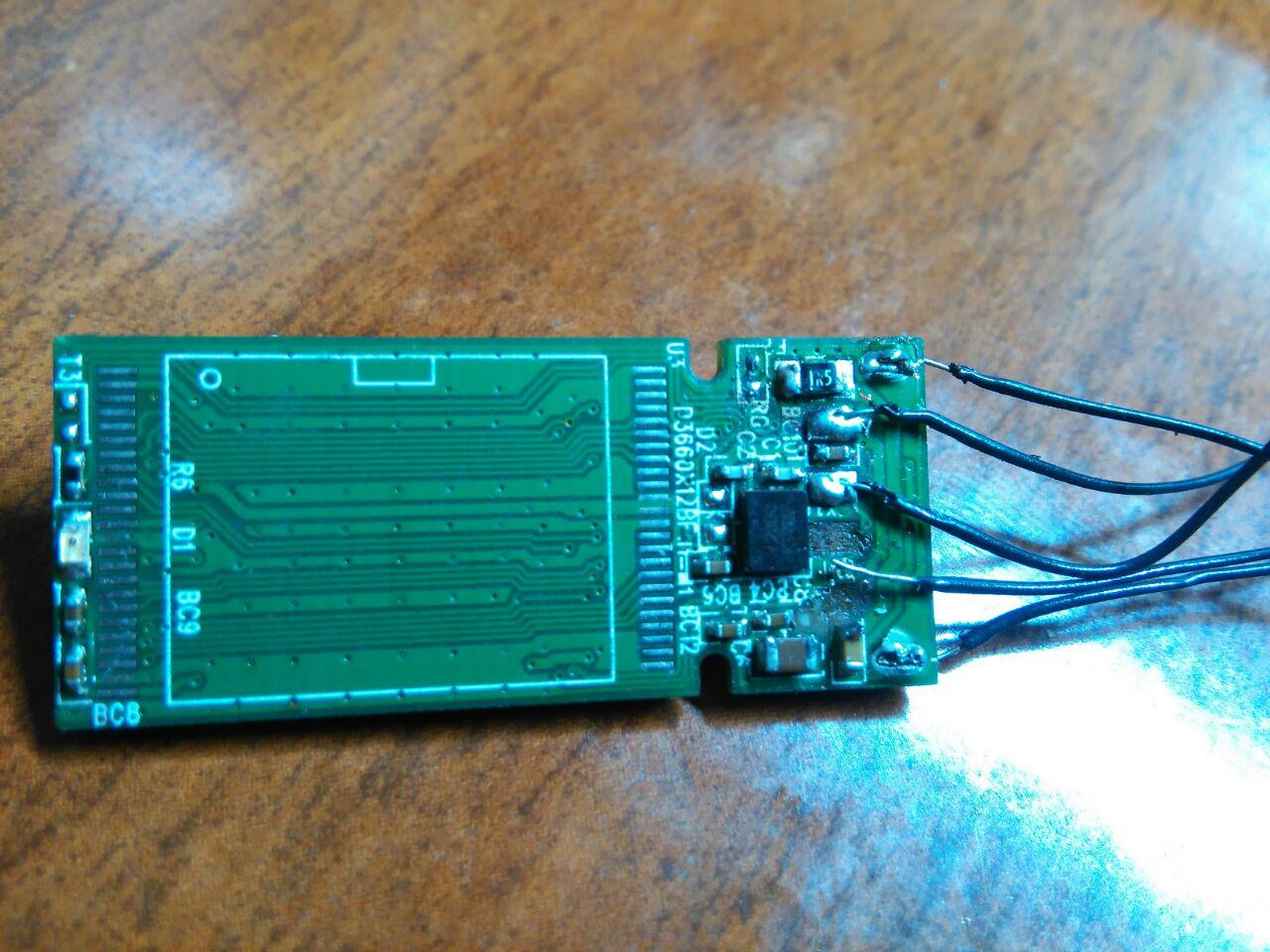

با سلام به همه اساتید یک عدد فلش مموری که مارکش هم نمیدونم برای تعمیر اومده که قسمتی از مدار روی برد کنده شده لطفا اگه کسی آشنایی داره یا مدل مشابه رو داره راهنماییم کنه باتشکر
