مشکل: سوختن مکرر زنر و ترانزیستور در این مدار ساده 12به 5

[samad-ch]

سلام خدمت همه اساتید محترم و گرامی

مداری که مشاهده میفرمایید وقتی به دست من رسیدd882و دیود زنر5,6ولت سوخته بود
تعویض شدن ولی این دفه زنر سوخت
قطعات مجددا بررسی و همزمان زنر و431 و 882تعویض شدن و مقاومت ها تست شدن
ولی باز زنر سوخت
لطفا در صورت امکان این مدار رو یه تحلیل و راهنمایی بفرمایید

توضیح1 اینکه این مدار بصورت تک رو قطعات smdهستن و عینا کپی برداری کردم
توضیح 2 مصرف کندده مدار مدار دیگری است که ولتاز رو به یه موتور5ولتی میده ولی هر ثانیه حدود2یا 3بار منفی و مثبت رو برای موتور جابجا میکنه
بدون اینکه مدار و موتور مصرف کندده رو هم به خروجی این مدار وصل کنم باز زنر میسوزه



[samad-ch]

اساتید محترم در صورت امکان یه وقت بزارید برا این مدار

ثواب داره بخدا

امکانش هست که 882 و 431شماره جعلی داشته باشن؟؟؟؟؟؟؟



[sovietiran]

سلام خدمت همه اساتید محترم و گرامی

مداری که مشاهده میفرمایید وقتی به دست من رسیدd882و دیود زنر5,6ولت سوخته بود
تعویض شدن ولی این دفه زنر سوخت
قطعات مجددا بررسی و همزمان زنر و431 و 882تعویض شدن و مقاومت ها تست شدن
ولی باز زنر سوخت
لطفا در صورت امکان این مدار رو یه تحلیل و راهنمایی بفرمایید

توضیح1 اینکه این مدار بصورت تک رو قطعات smdهستن و عینا کپی برداری کردم
توضیح 2 مصرف کندده مدار مدار دیگری است که ولتاز رو به یه موتور5ولتی میده ولی هر ثانیه حدود2یا 3بار منفی و مثبت رو برای موتور جابجا میکنه
بدون اینکه مدار و موتور مصرف کندده رو هم به خروجی این مدار وصل کنم باز زنر میسوزه

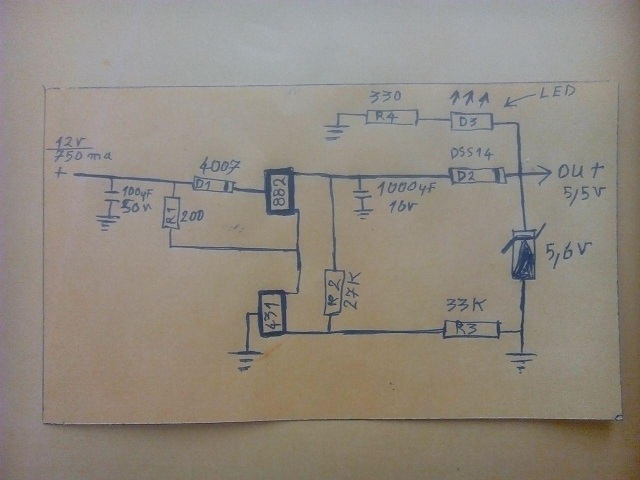

مشاهده فایل‌پیوست 150702

درود
با توصیفی که فرمودید الان فقط زنر سوخته است

زنر را بردارید و ولتاژ روی زنر را اندازی بگیرید و اعلام کنید تا نکات بعدی...

شما مدار را که اس ام دی بوده مشایه سازی با قطعات معمولی کرده اید درواقع؟

بدرود



[mehdifull]

سلام آیا خروجی موتور موکن است؟



[samad-ch]

سلام
ممنون بابت پاسخ

بله هرکار میکنم فقط زنر میسوزه
زنر رو هم خارج میکنم ولتاژ خروجی 12ولت هست در صورتی که باید 5ولت باشه

قطعات مصرفی هم smdعین خودش تعویض کردم
چرا با مصرف کننده و بدون مصرف کننده باید این زنر بسوزه؟؟؟؟؟؟؟؟؟



[samad-ch]

سلام آیا خروجی موتور موکن است؟

بله استاد عزیز
بررسی کردم مدار مصرف کننده بغیر از خط منفی و خط مثبت هیچ ارتباط دیگه ای با مدار بالا نداره
حتی مدار مصرف کننده رو هم از مدار جدا میکنم باز این زنر میسوزه



[mehdifull]

قطعاتی رو که خریدید رو قبل از نصب باید تست کنید شاید نو به نو خراب باشند یک عکی با کیفیت هم از برد بگذاربد



[Newman1]

خب جای همه اون قطعات یک ای سی 7806 بزارکار تمومه



[mehran76gh]

سلام خدمت همه اساتید محترم و گرامی

مداری که مشاهده میفرمایید وقتی به دست من رسیدd882و دیود زنر5,6ولت سوخته بود
تعویض شدن ولی این دفه زنر سوخت
قطعات مجددا بررسی و همزمان زنر و431 و 882تعویض شدن و مقاومت ها تست شدن
ولی باز زنر سوخت
لطفا در صورت امکان این مدار رو یه تحلیل و راهنمایی بفرمایید

توضیح1 اینکه این مدار بصورت تک رو قطعات smdهستن و عینا کپی برداری کردم
توضیح 2 مصرف کندده مدار مدار دیگری است که ولتاز رو به یه موتور5ولتی میده ولی هر ثانیه حدود2یا 3بار منفی و مثبت رو برای موتور جابجا میکنه
بدون اینکه مدار و موتور مصرف کندده رو هم به خروجی این مدار وصل کنم باز زنر میسوزه

مشاهده فایل‌پیوست 150702

دیود زنر را از مدار خارج کنید و ولتاژ 2 سر آن را اعلام کنید.(بیشتر از 10 ولت نباید باشد)
اگر خارج از این محدوده بود :
[hide]
ولتاژ تلاقی مقاومت 27 و33 کلیو اهم را بگیرید باید حدود 5.5 ولت باشد.[/hide][hide](اگر بیشتر بود باید کمتر بشه)
در مرحله آخر یک مقاومت یک چهارم وات 5 الی 10 کیلو اهمی با زنر طبق عکس سری کنید زنر نباید بسوزه و نتیجه را اعلام کنید.
[/hide][hide]

[/hide]



[samad-ch]

سلام
اوامر اجرا شد
با سری کردن مقاومت تغییر چندانی در ولتاژ خروجی ایجاد نشد ولی زنر نسوخت
این مدار بدون زنر باید حدود5ولت خروجی بده .زنر هم برا محافظت از مدار بعدیه که ولتاژ بالاتر نر

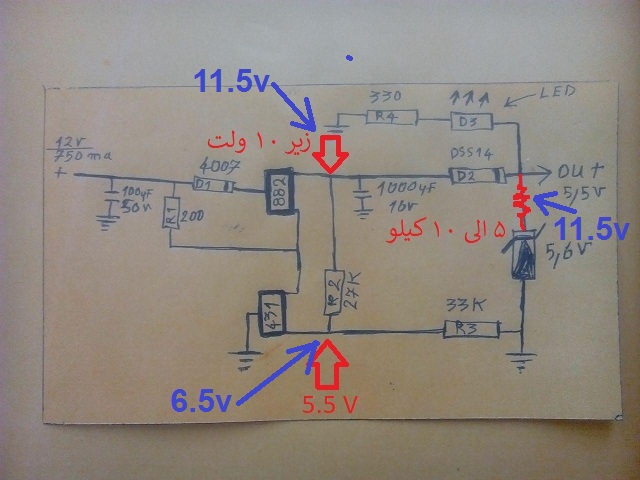

نقاطی رو که مشخص کردید رو ولتاژ گیری کردم طبق عکس
چرا طراح بجای این مدار از یک آداپتو5ولت 1آمپر استفاده نکرده؟؟؟
