سوال .تستر ترانس حلقه ابی

[aryamon]

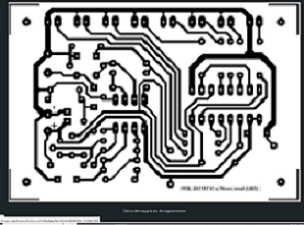

مدار این تستر لینک زیر هست از مدیریت محترم معذرت می خوام که لینک گذاشتم. اساتید محترم نظر بدهند ایا این مدار کارامد هست تشکر https://oshwlab.com/abuboryan85/blue-ring-tester



[MAHMOODI]

سلام
بله تستر خیلی معروفی هست و کارایی داره مخصوصا برای خرابی ترانس چاپر ها و هایولتاژ من زیاد استفاده کرده ام



[Navid-Aref]

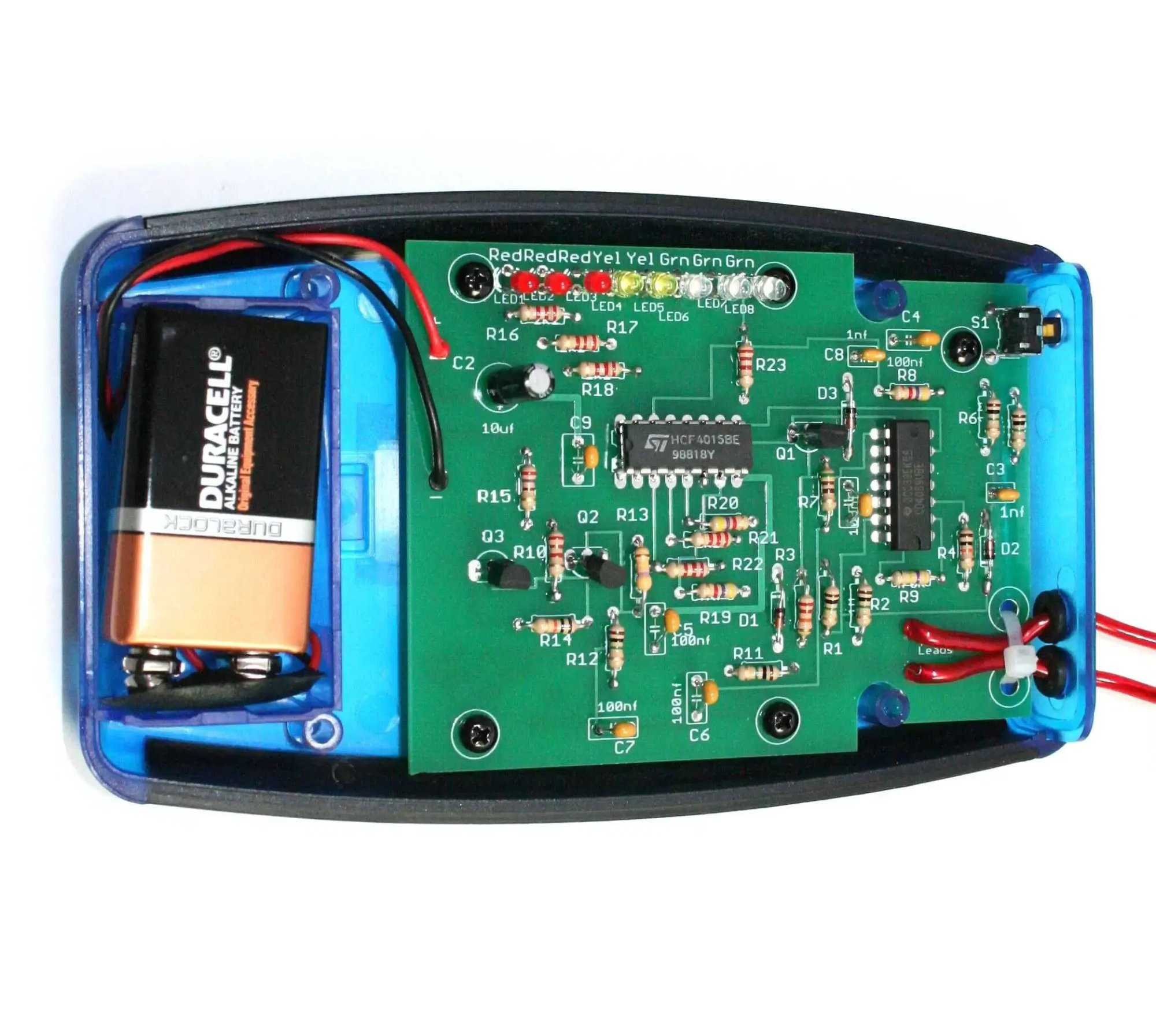

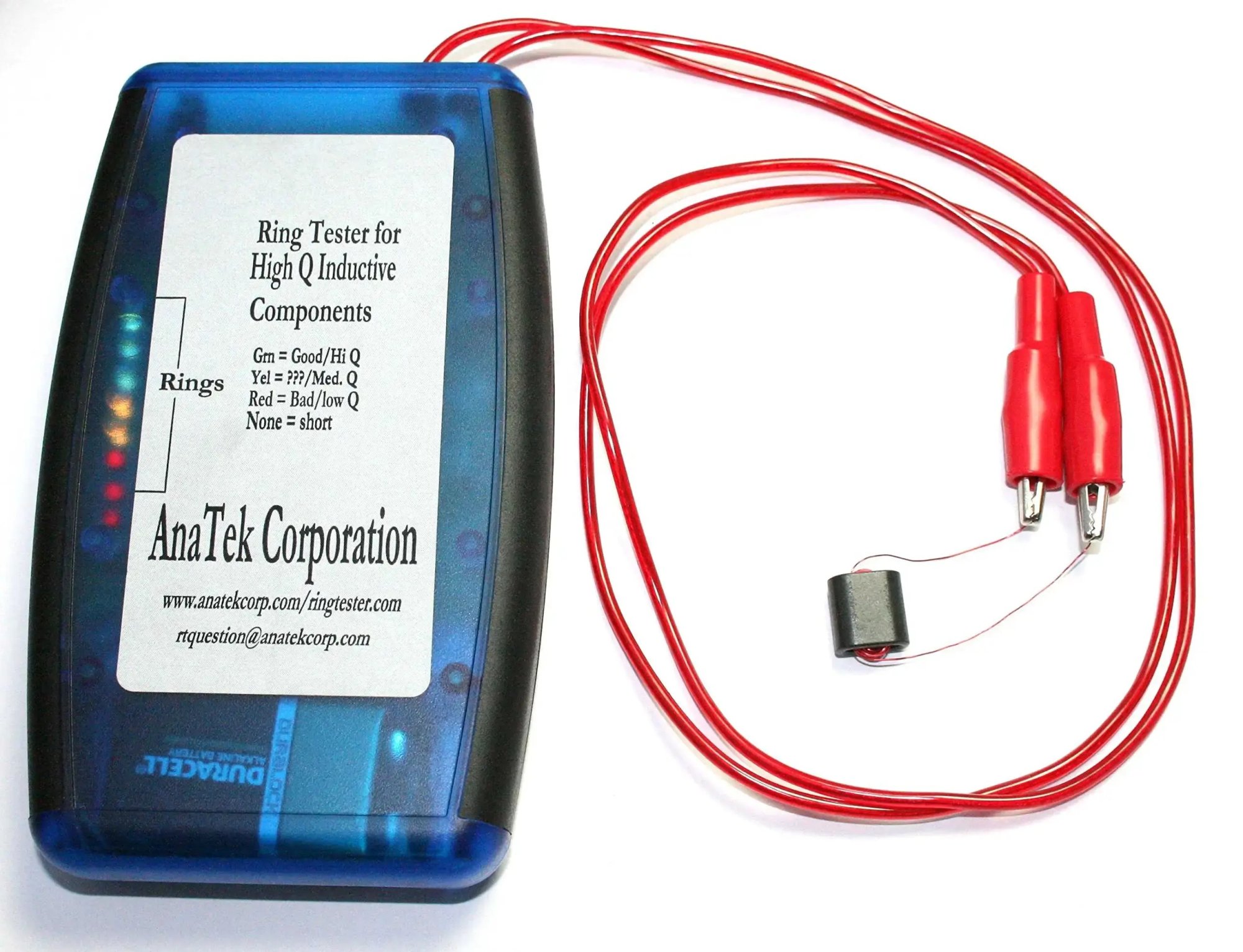

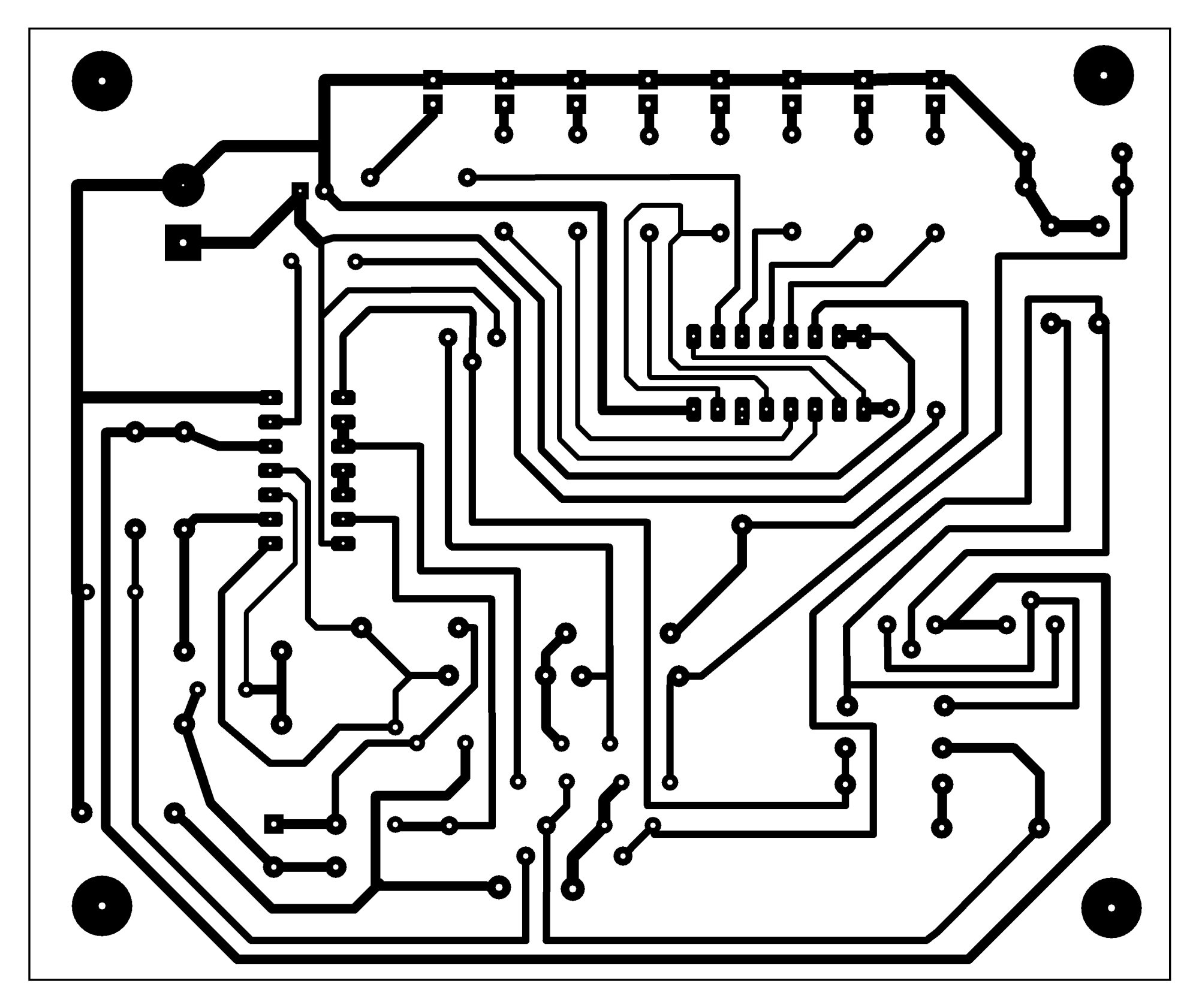

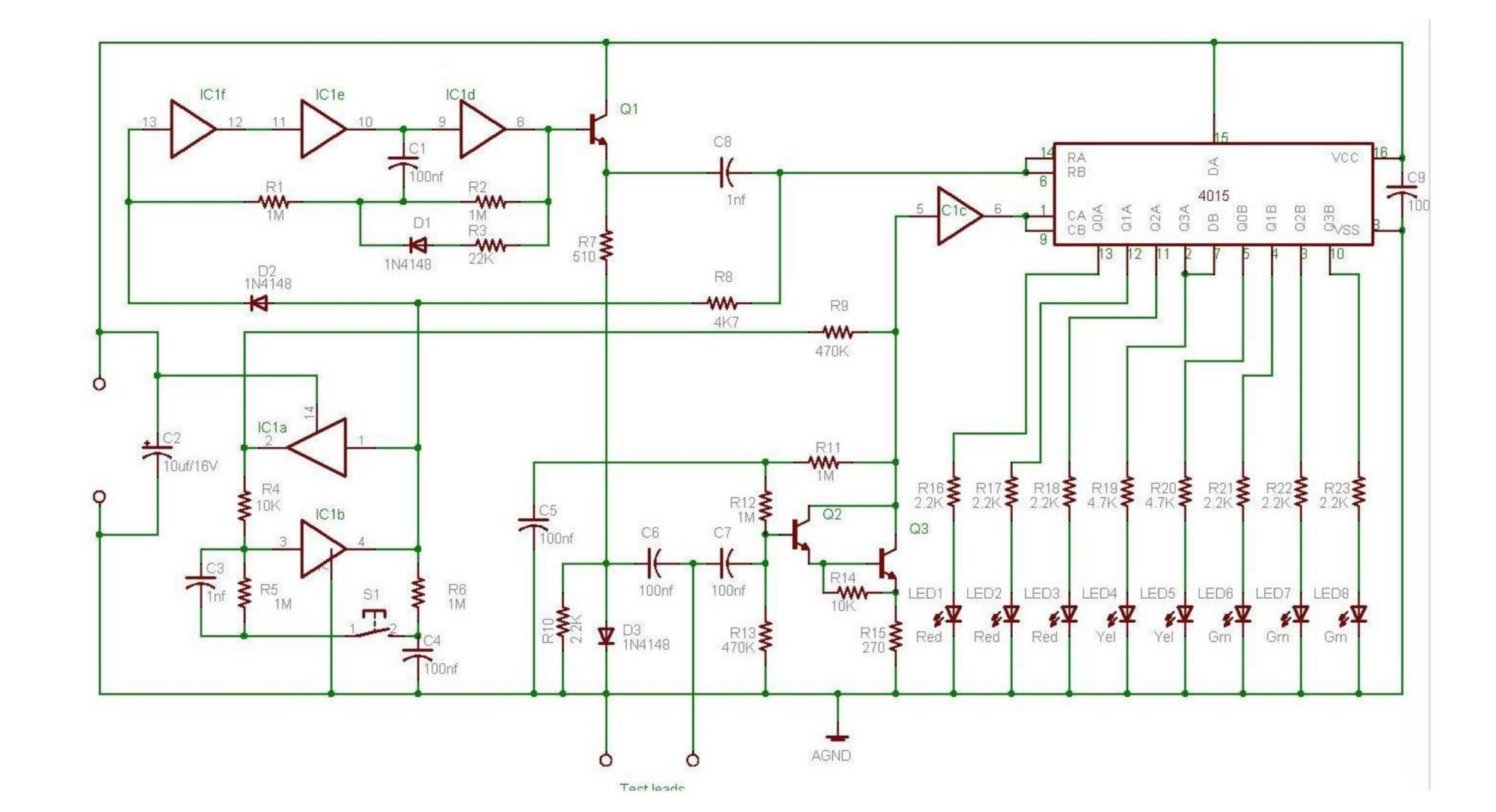

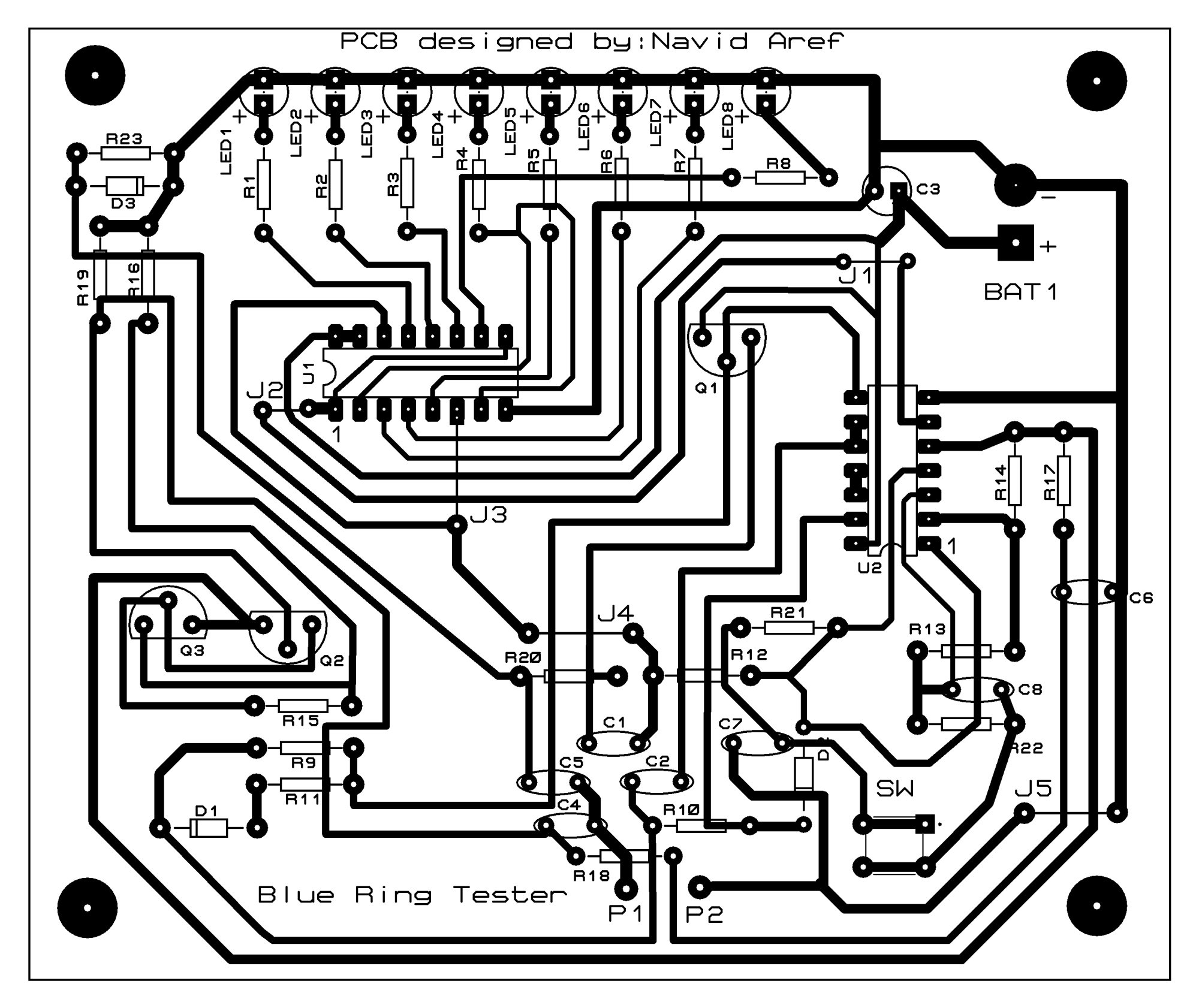

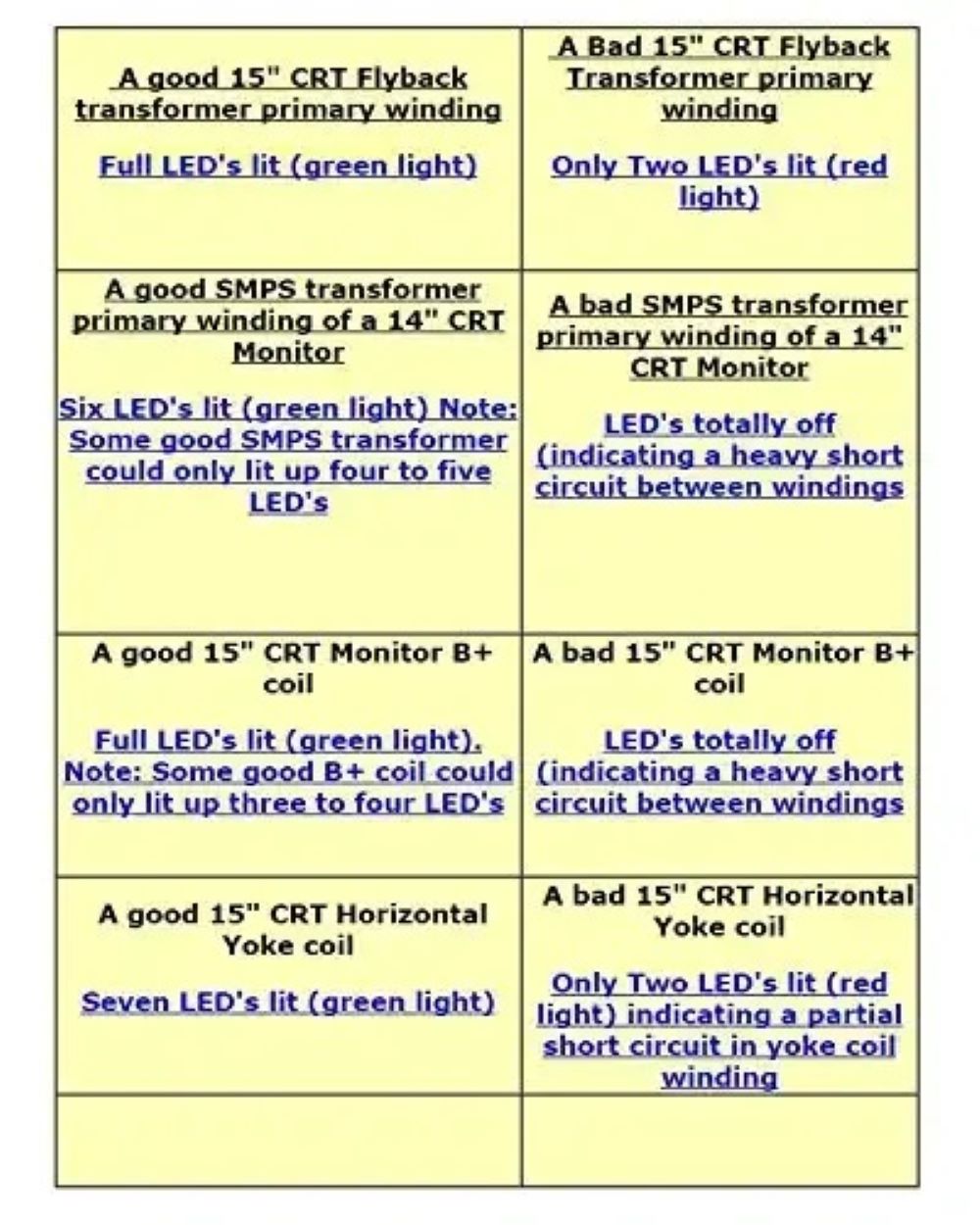

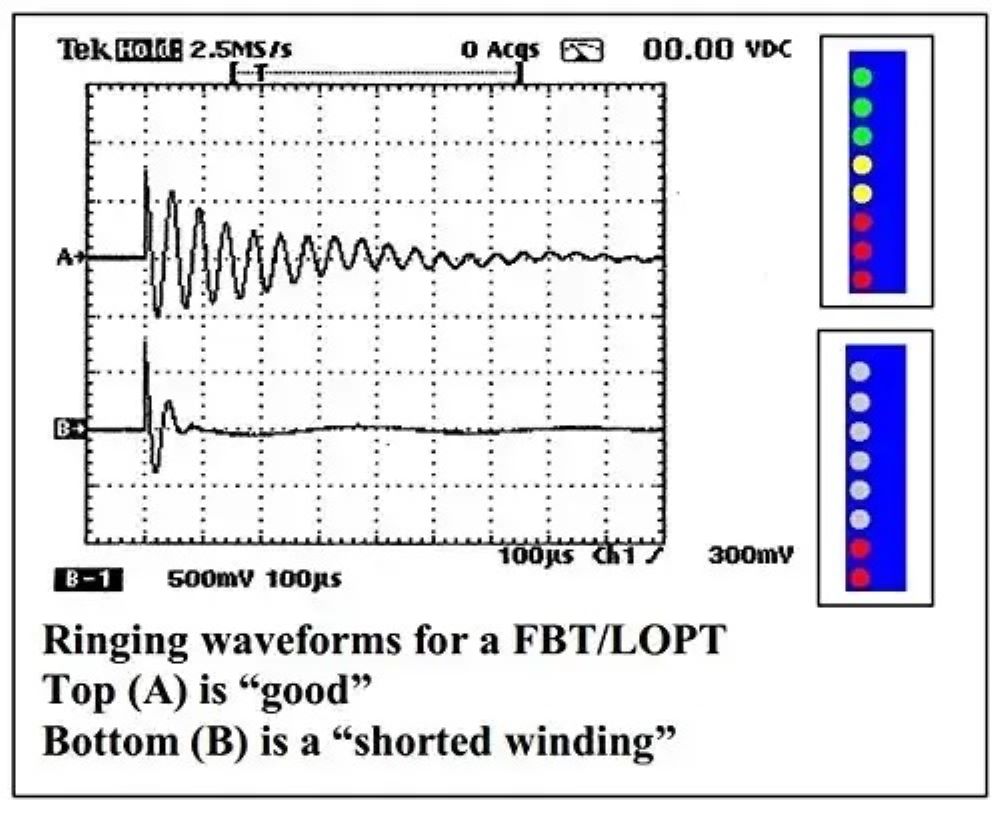

درود. چند روزی وقت گذاشتم و با بضاعت فنی کم خودم PCB این دستگاه تستر را بر روی برد تک لایه مسی با پروتئوس طراحی کردم و یک نمونه از آن را هم ساختم. طرح اصلی برای برد مسی دو رو ساخته شده و تبدیل آن به تک رو باعث بزرگتر شدن سطح برد و همچنین نیاز به جامپر گذاری شد. البته به پنج عدد محدودش کردم. اندازه برد 10*12 سانتی متر هست که برای اینکه بتوان باتری کتابی را هم بر روی آن سوار کرد می توان از یک برد 10*15 سانتی متری فایبر گلاس یا فیبر استخوانی استفاده کرد. شماتیک اصلی و فشرده در فایل راهنمای این تستر که ساخت AnaTek Instruments هست موجود است. بر اساس شماتیک اصلی، شماتیک ِ لینک موجود در پست اول را تصحیح و تکمیل کردم (چند خازن سرامیکی و مقاومت مقادیرشان اشتباه بود) و مدار PCB رو که در لینک فوق نیمه کاره رها شده بود با کمک نرم افزار از نو ترسیم کردم. ممکنه مدار کشی ترک های مسی بر اساس اصول الکترونیک حرفه ای نقص داشته باشه(مثلا از لحاظ نویز پذیری) که پیشاپیش عذر می خوام.



[Navid-Aref]

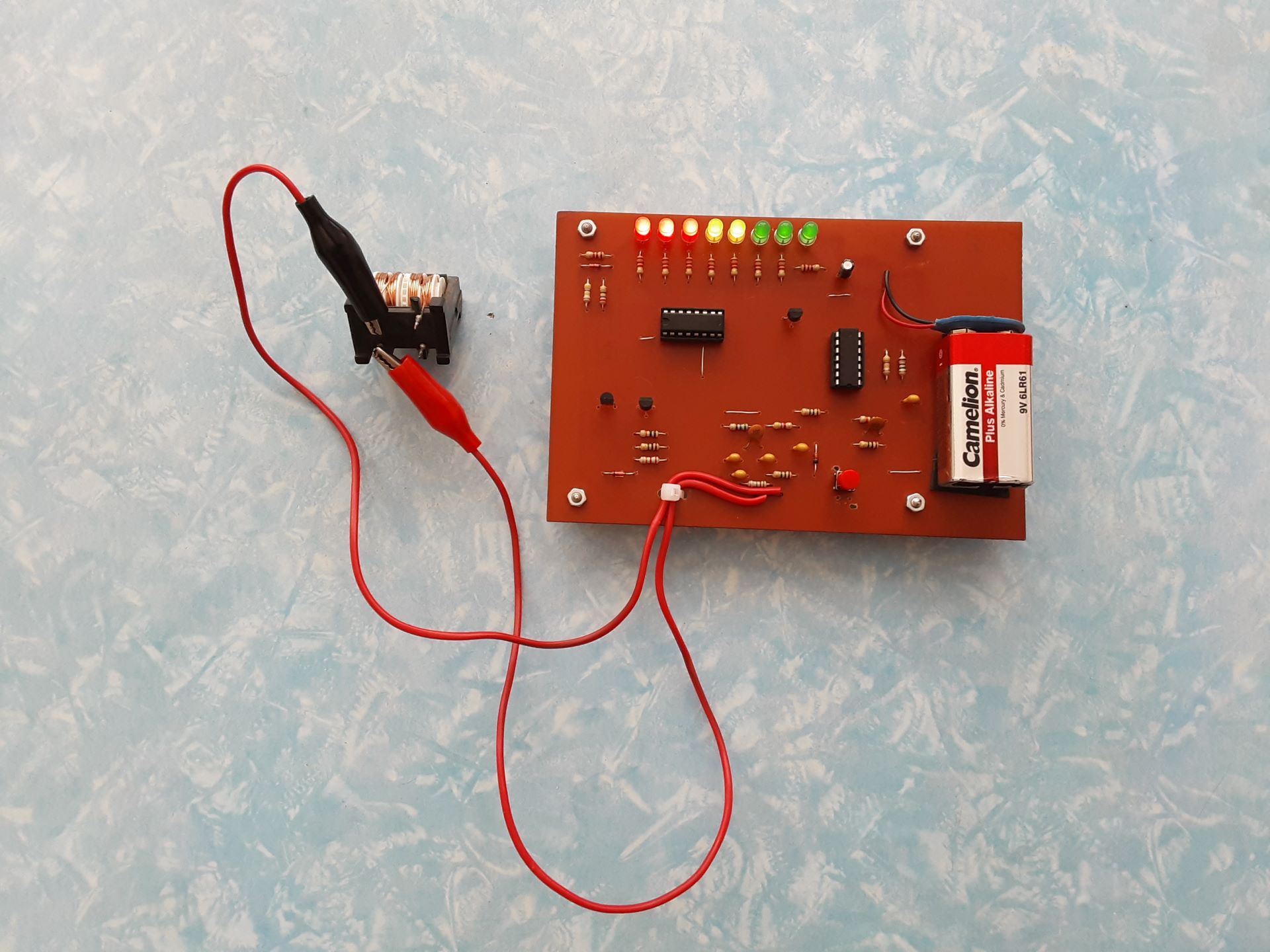

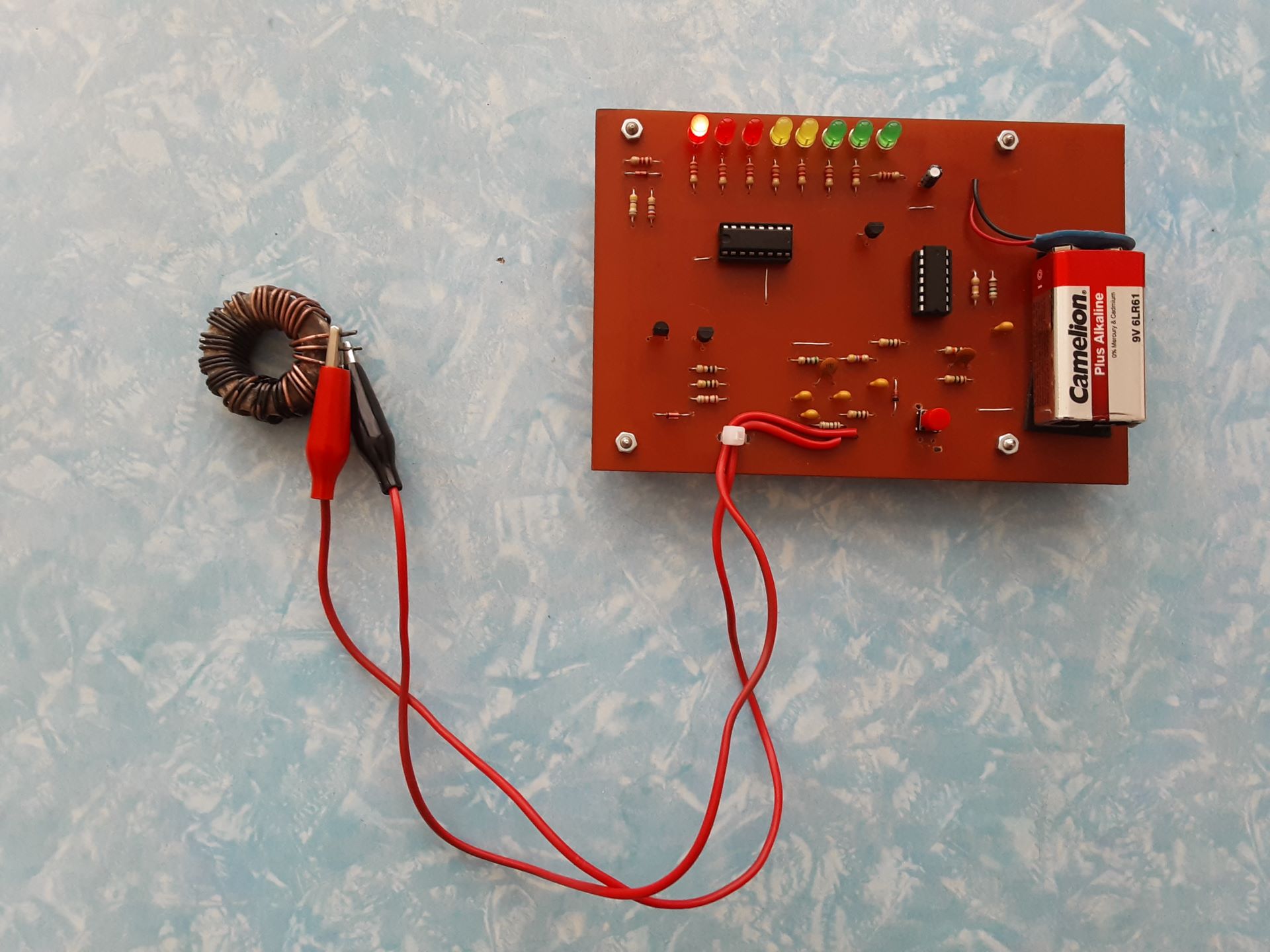

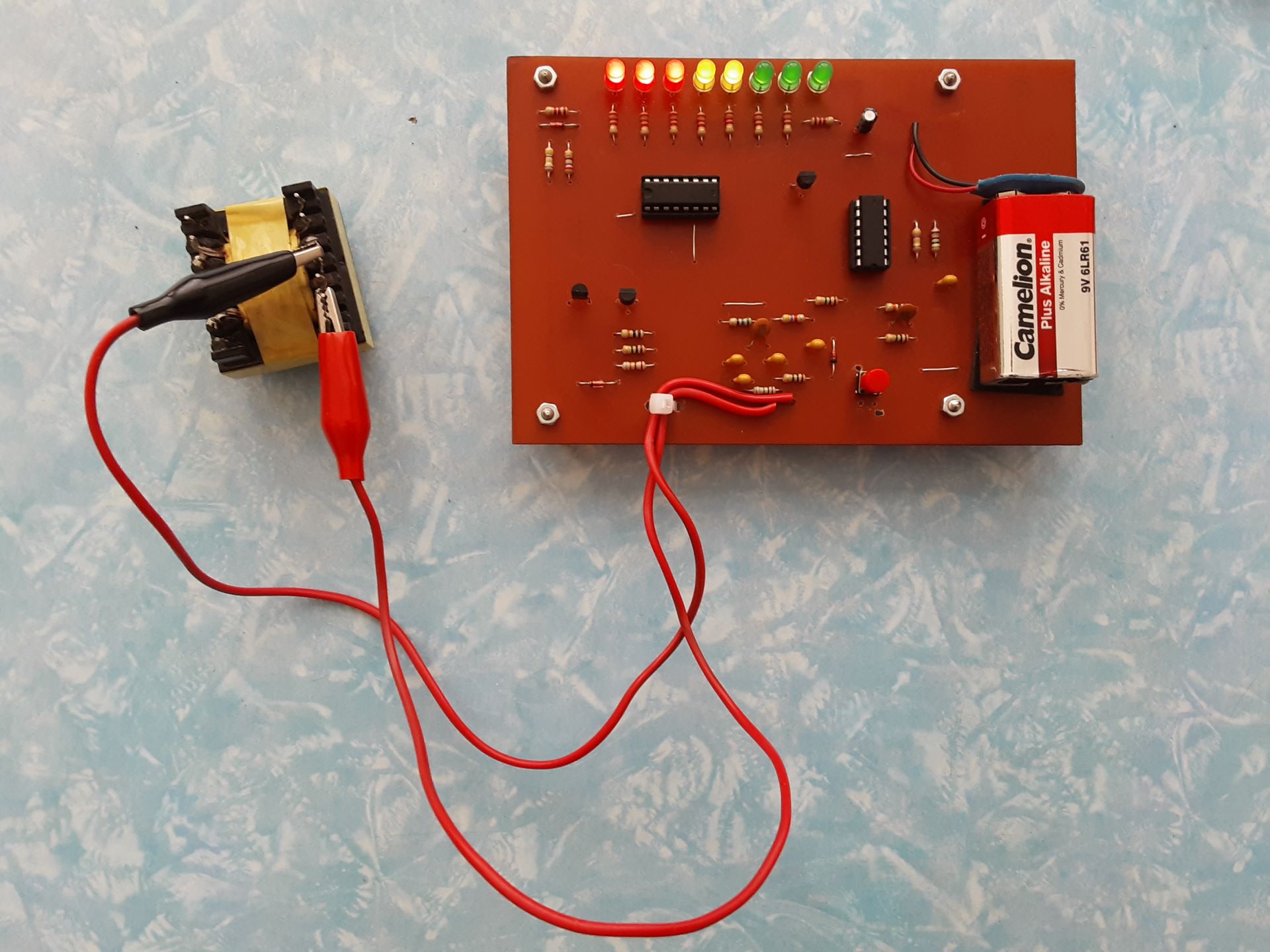

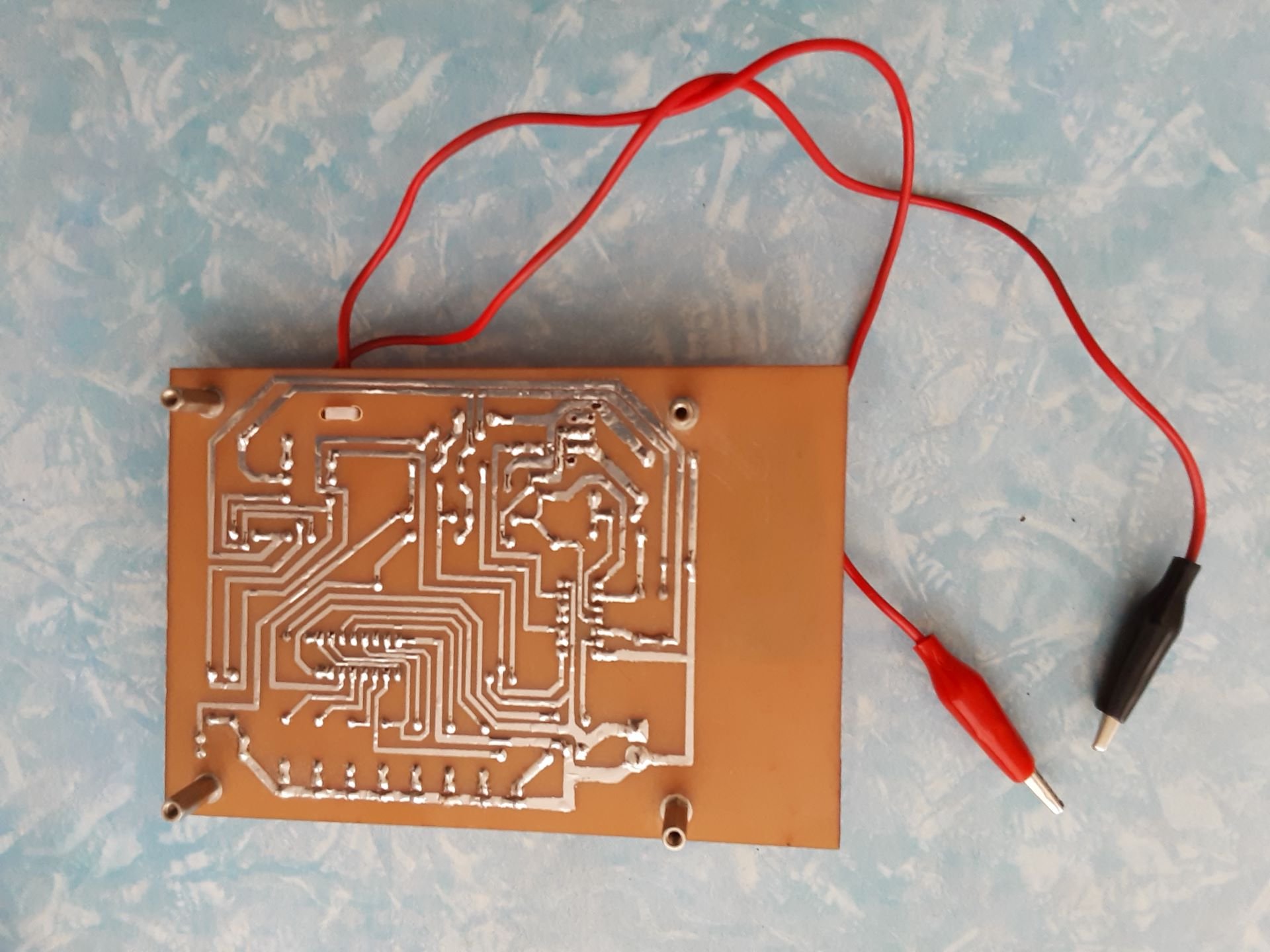

نسخه ساخته شده اولیه (در مورد کلیدش مطمئن نبودم و فکر می کردم نوع خاموش روشن می خواد که بعد از ساخت معلوم شد یک تک سوئیچ معمولی می خواد بدین صورت که با یک بار فشردن مدار روشن میشه و با فشار مجدد خاموش میشه - در نسخه آپلود شده تک سوئیچ جایگزین شده) به همراه فایلهای مورد نیاز به صورت PDF:

ویدئوی مفیدی درباره عملکرد این دستگاه و نحوه استفاده از آن در سه قسمت:
1 ، 2 و 3
با حداکثر دویست هزار تومن میشه ساختش (با باتری حساب کردم) در حالیکه آماده اش رو دو میلیون می فروشن!



[aryamon]

اینم مدار توی نت گشتم پیداش کردم pdf گذاشتم موفق باشید



[Navid-Aref]

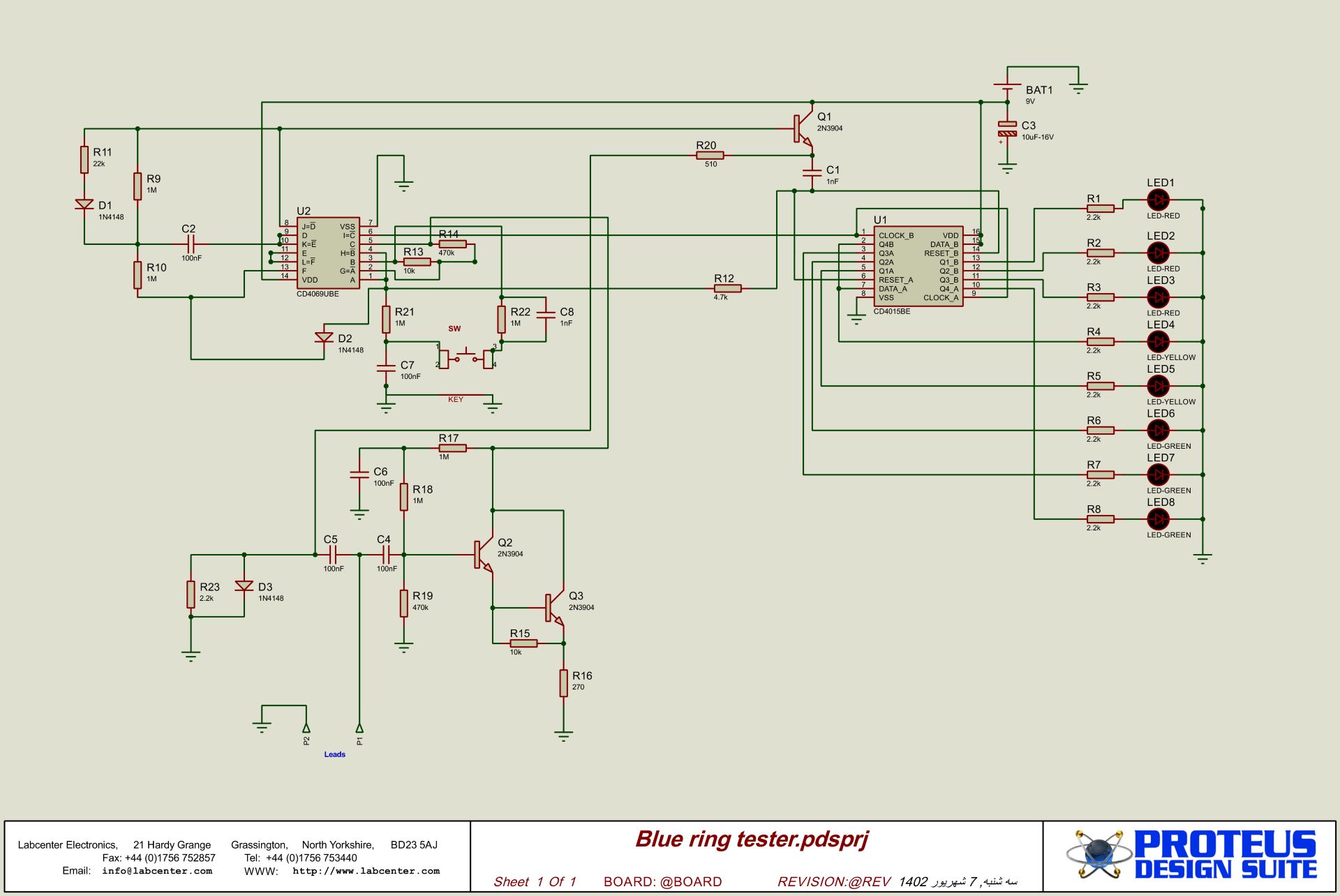

فایل پروتئوس نهایی و با شماتیک تصحیح شده خدمت دوستان:
(پولاریته باتری و خازن الکترولیت نزدیک آن در شماتیک نادرست بود! البته در PCB و نسخه ساخته شده واقعی درست بود).

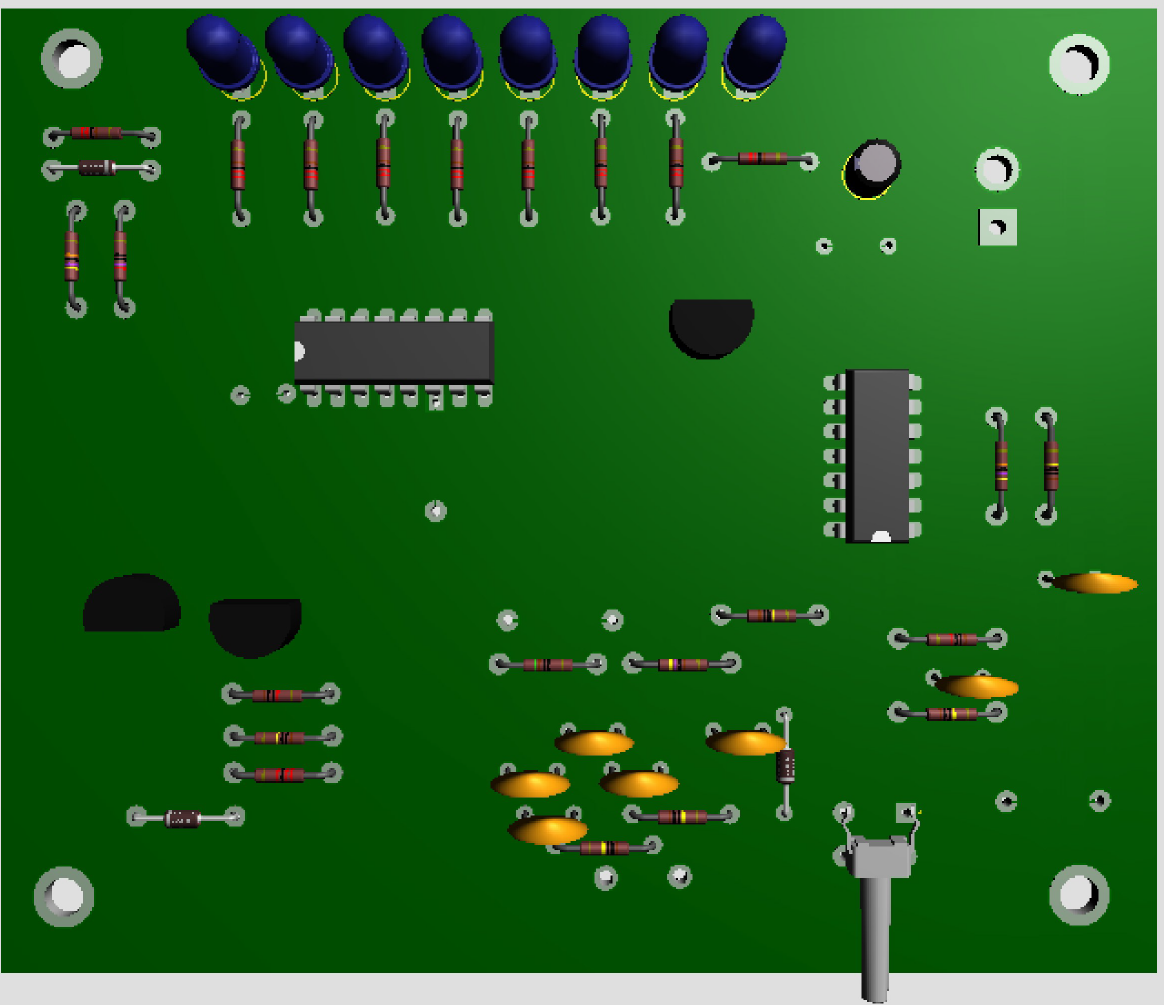

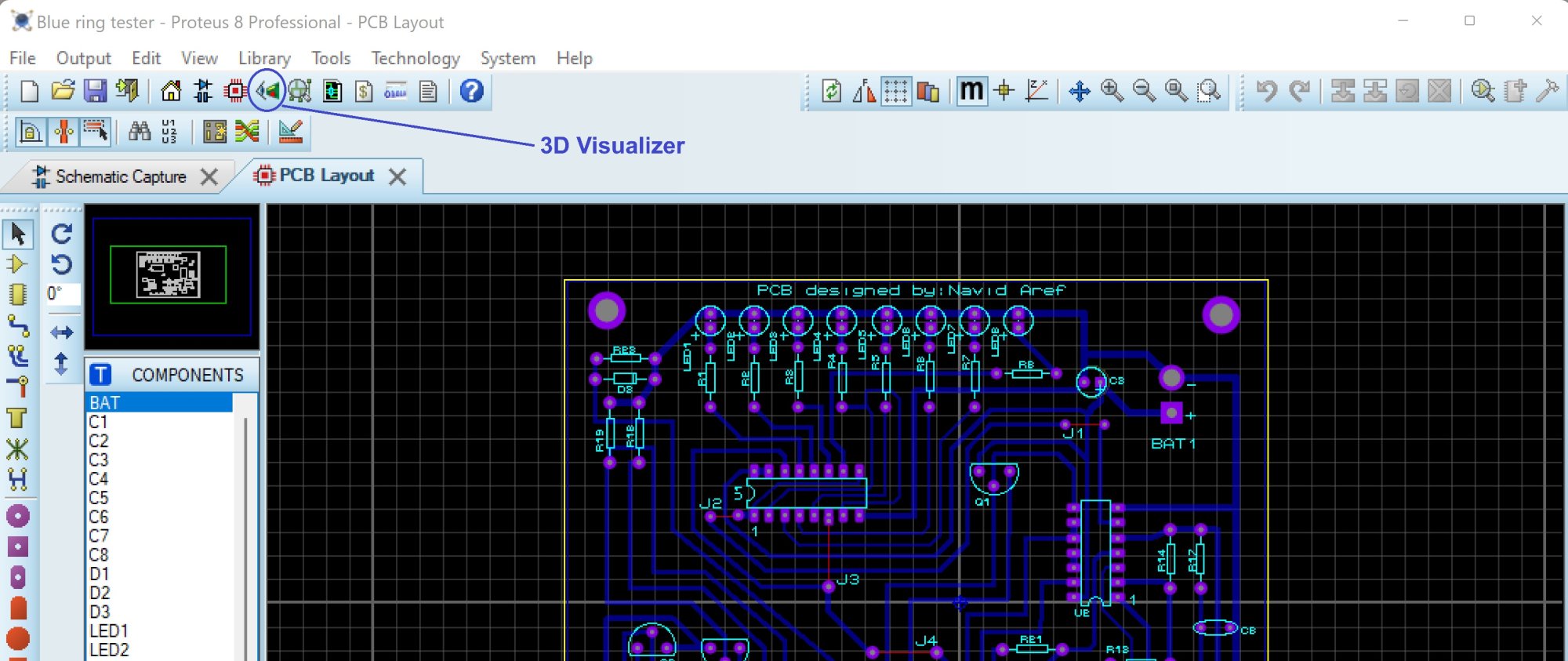

برای اینکه شکل سه بعدی مدار را هم در برنامه داشته باشید طبق تصویر پیوست از ابزار 3D Visualizer استفاده کنید.
این دستگاه از دو آی سی CD4015BE شانزده پایه و CD4069UBE چهارده پایه بهره می بره ولی دستگاهی که در پست قبلی دوست گرامیمان قرار دادن به جای 4069 از LM393 هشت پایه بهره می بره و چون پایه های کمتری دارد طراحی مدار چاپی ساده تری دارد و نیازی به جامپر ندارد.



[Navid-Aref]

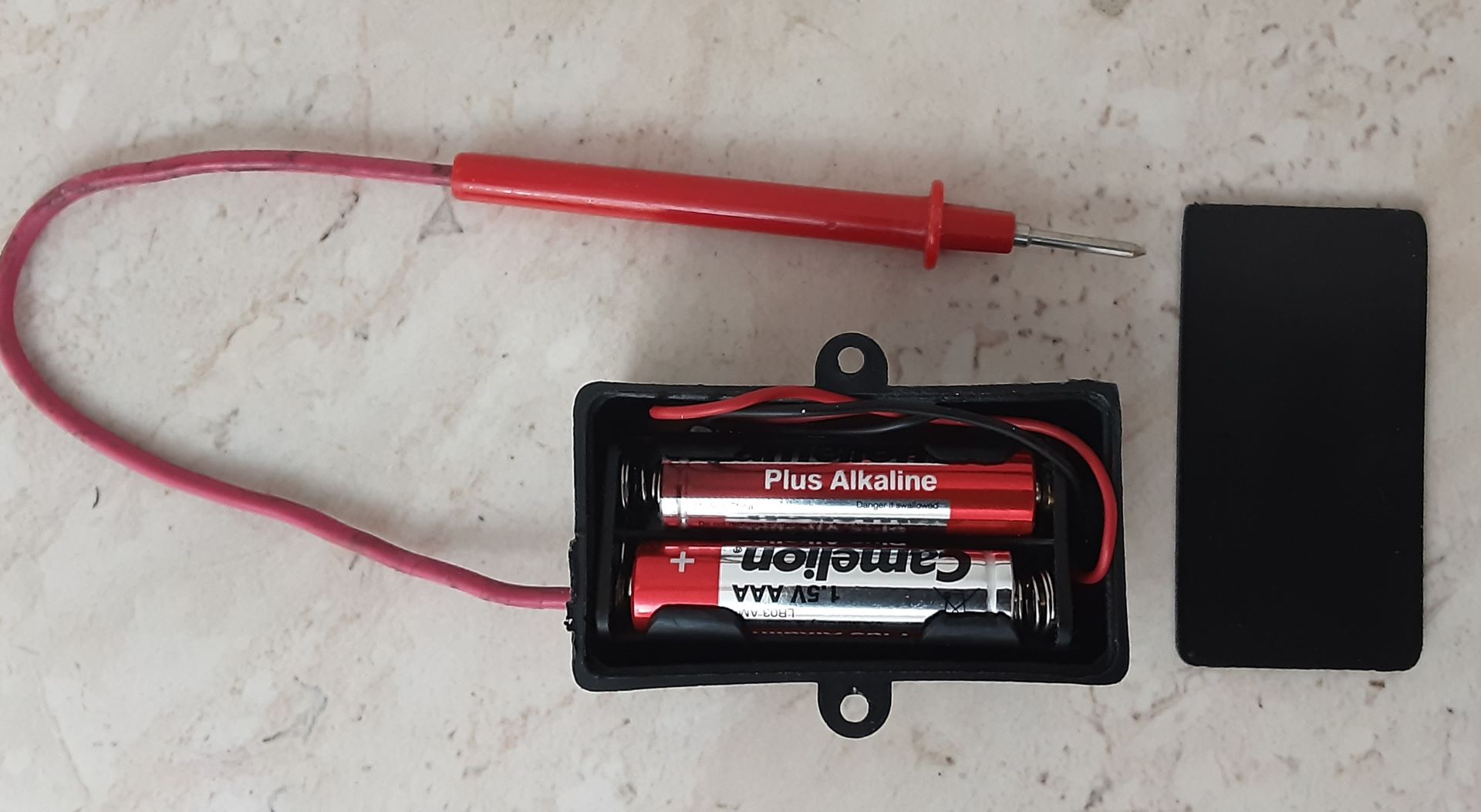

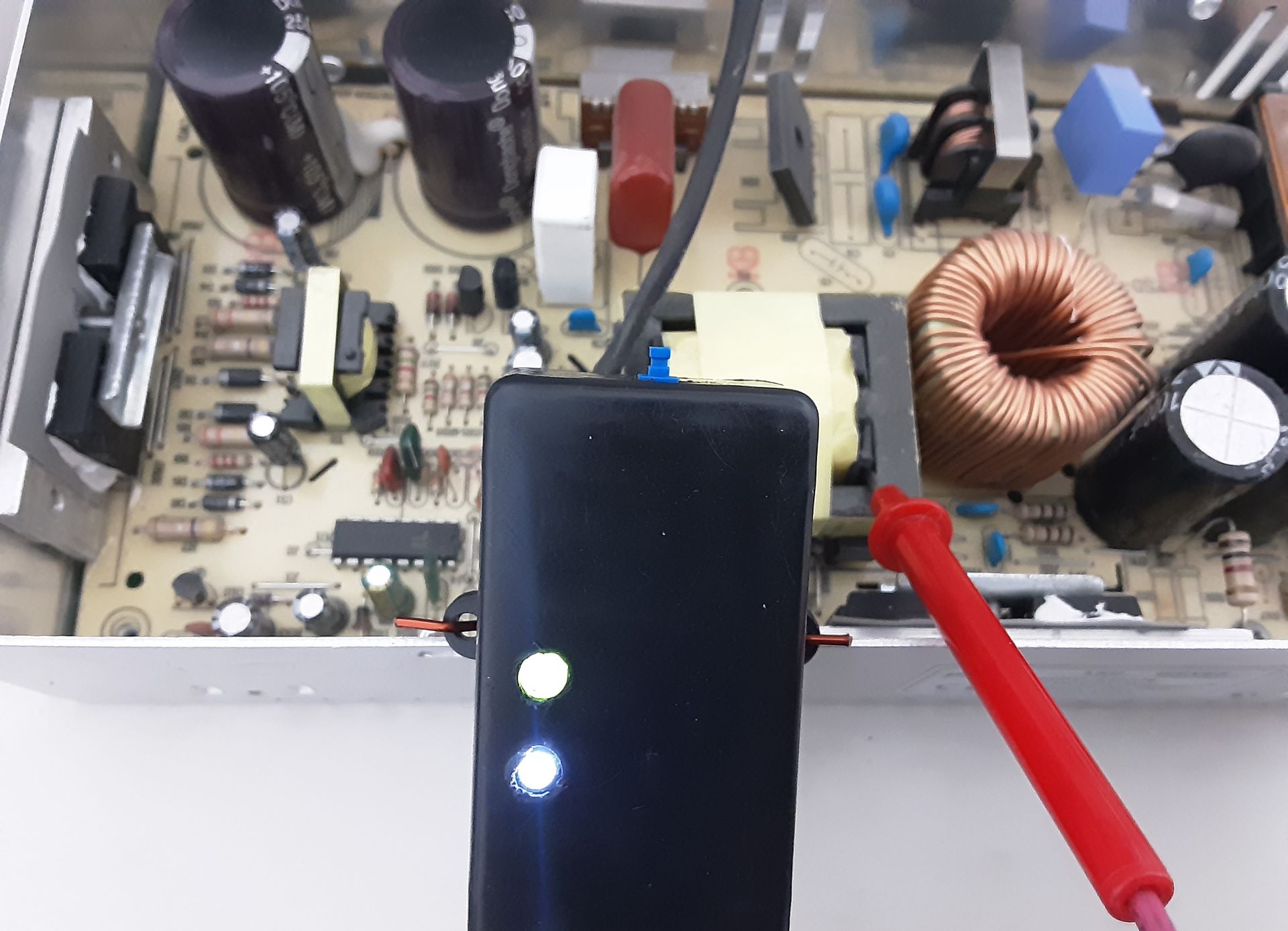

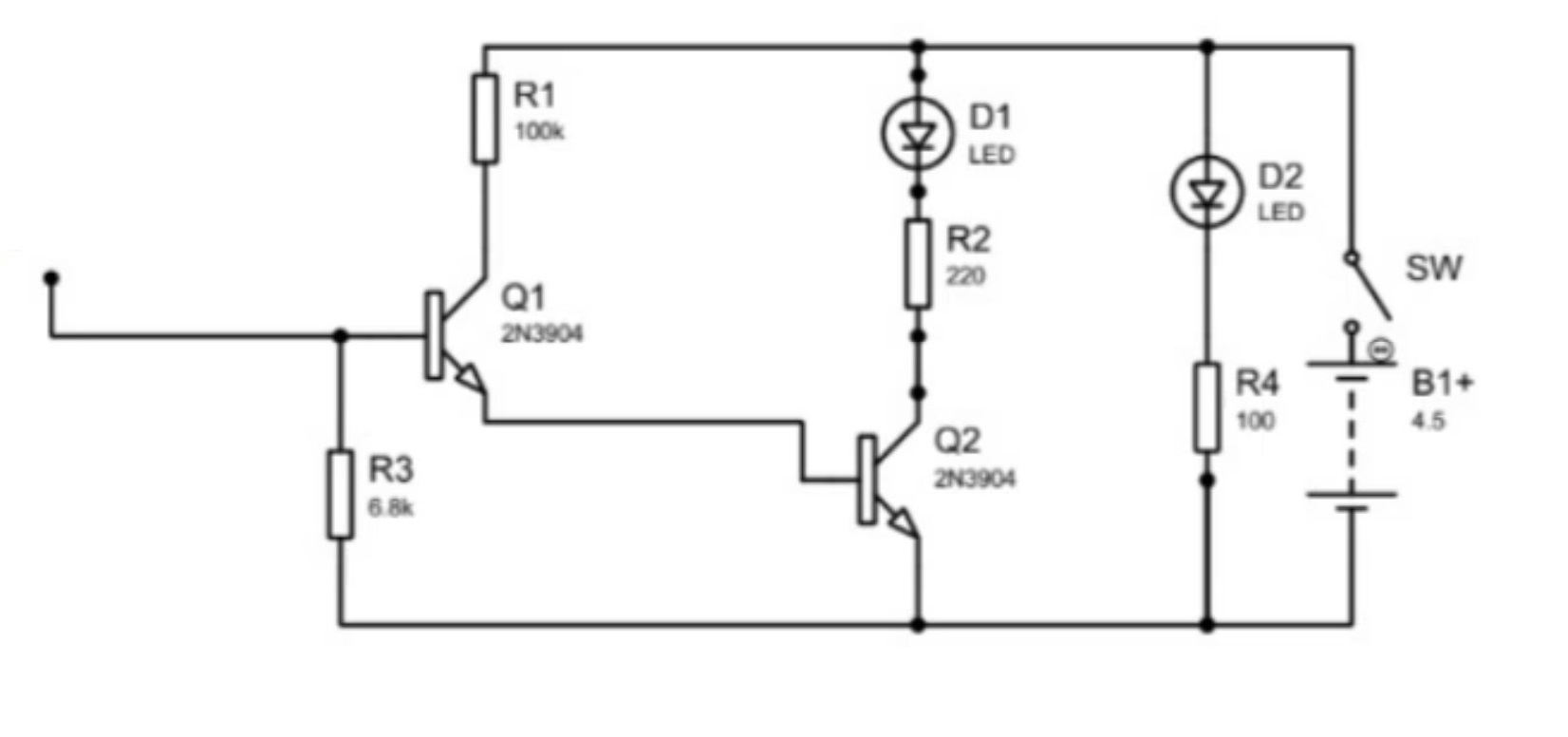

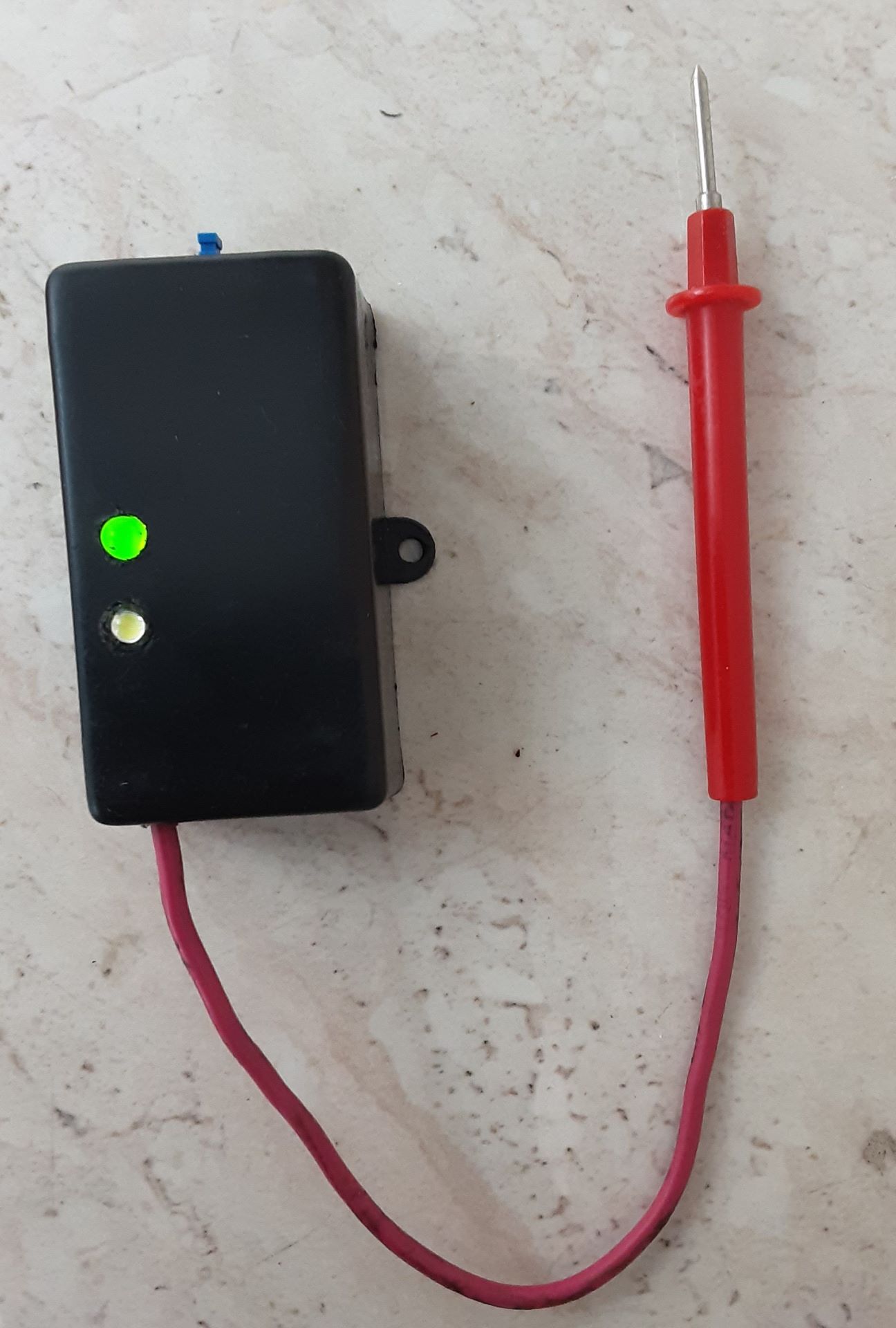

درود. یک ابزار دست ساز دیگر برای تست ِ بودن یا نبودن فرکانس بر روی چاپر اصلی. با این تستر کوچک و ساده به راحتی می توان این مورد را انواع مختلف منابع تغذیه سوئیچینگ با نزدیک کردن نوک پراب به بدنه فریتی چوک و تماس با خروجی ترانزیستور قدرت، چک کرد.

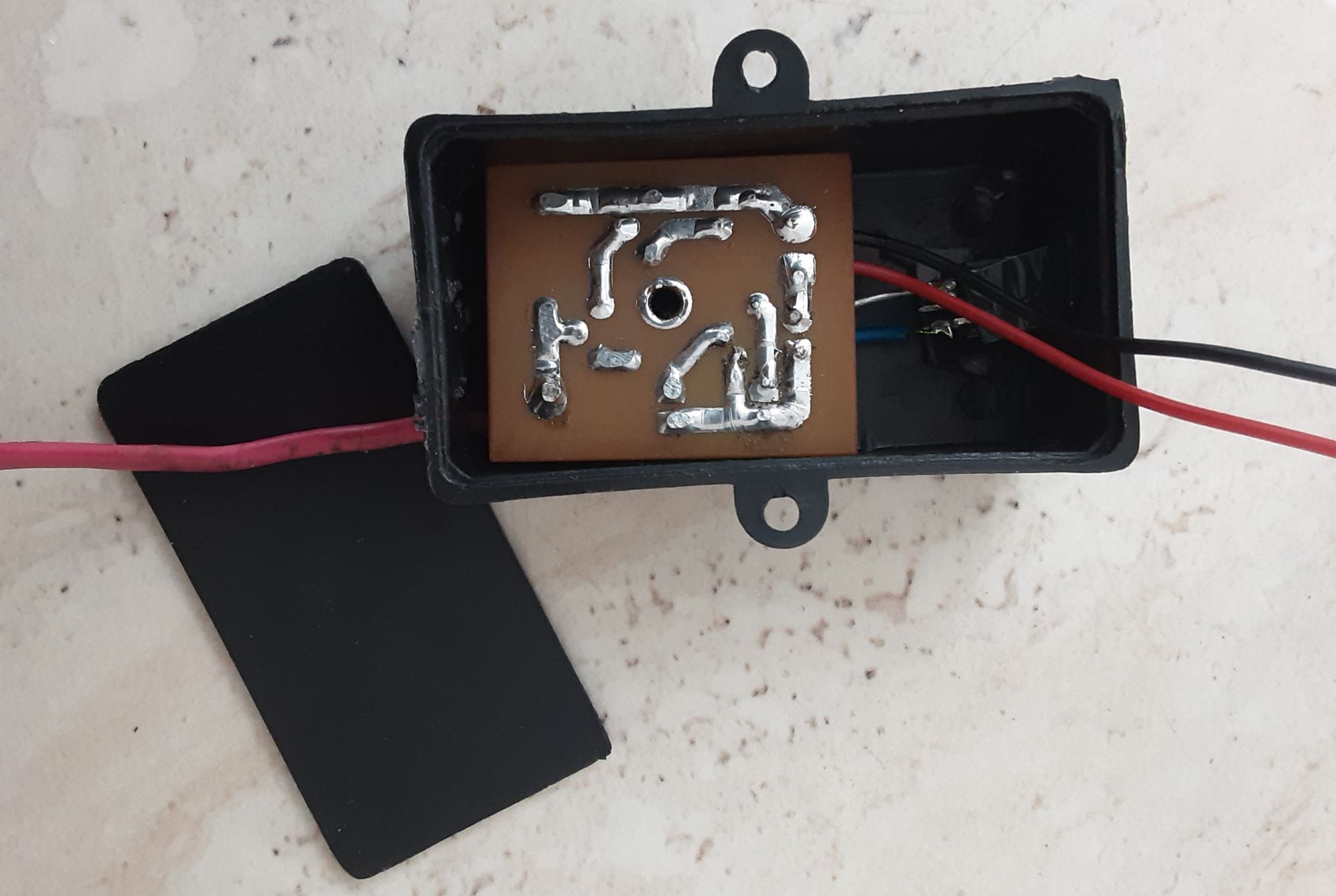

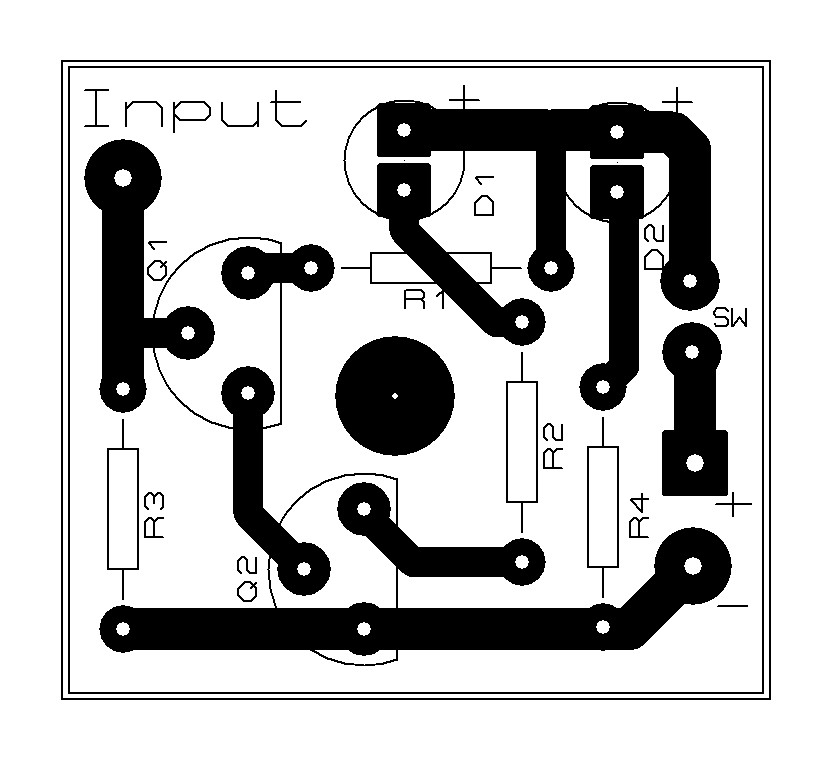

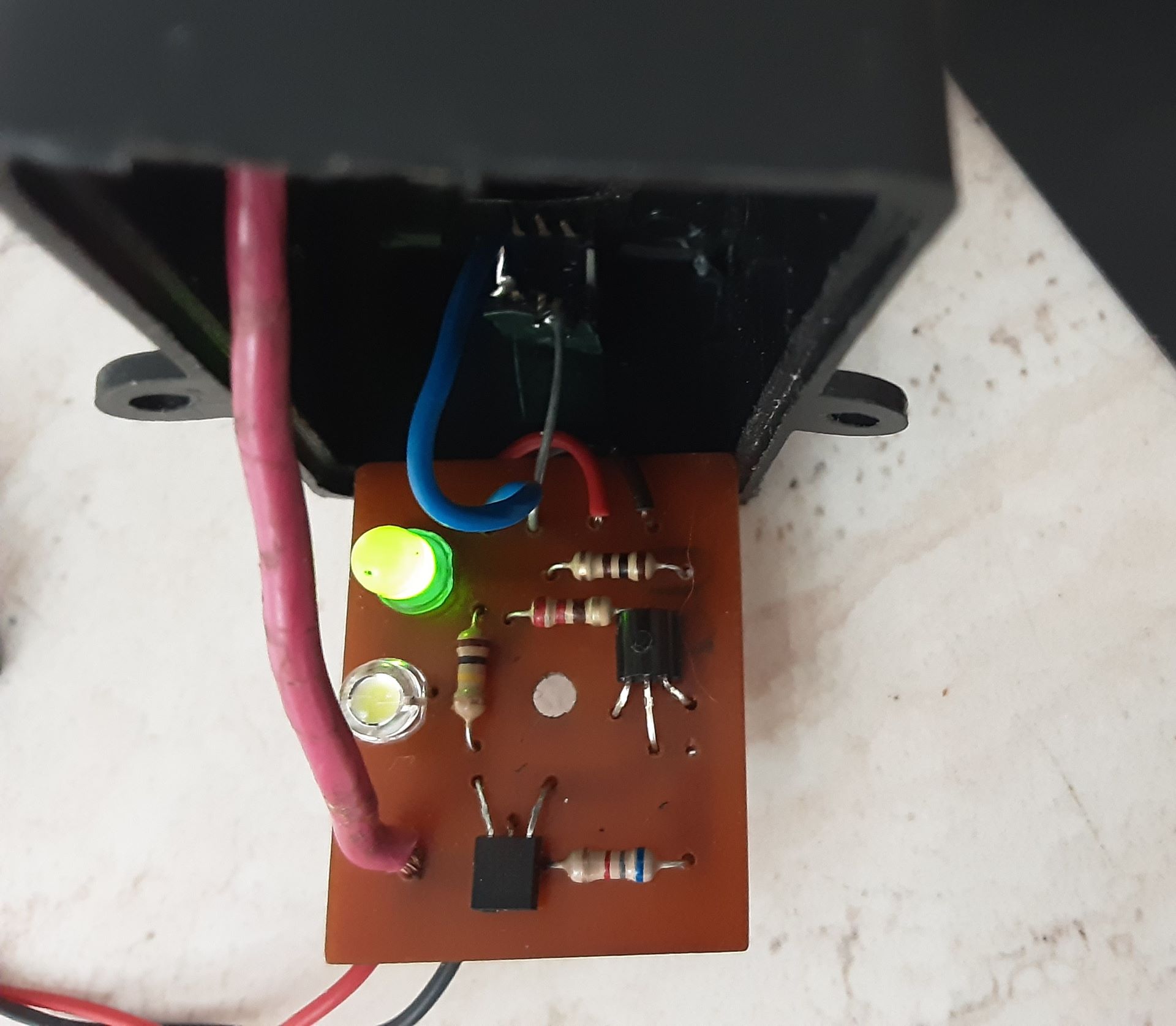

مدار و نحوه عملکر آن را مهندس کایدیان در یوتیوب مفصلا در دو بخش ِ روش استفاده و نحوه ساخت توضیح دادند. ایشان بر روی برد سوراخدار مونتاژ کردند و من براش با نرم افزار پروتئوس یک PCB خیلی کوچیک طراحی کردم که آسون میشه درون یک باکس بسیار کوچک قرارش داد.

قطعات اندک و ارزونی داره و به راحتی قابل ساخت هست. عملکردی شبیه فازمترهای جدید داره ولی با رنج فرکانسی متفاوت.

با ولتاژی بین 3 الی 4.5 ولت کار می کنه. چون پروبش به برق ولتاژ بالا متصل می شود بنابراین صرفا استفاده از باتری قلمی یا نیم قلمی توصیه می شود و قرار دادن باتری قابل شارژ با مدار کنترل شارژ یا پاور بانک برایش مناسب نیست. مصرف باتری خیلی کمی هم داره.

قطعات مورد نیاز:
- مقاومت ها : R1=100K , R2 = 220R , R3 = 6.8K , R4 = 100R
- ترانزیستور : 2N3904 * 2
- LED : دو رنگ دلخواه برای نشانگر ِ روشن بودن و نشانگر ِ وجود فرکانس
- جا باتری و باتری: نیم قلمی دو تایی
- یک عدد پروب مولتی متر با کابلش
- یک عدد سوئیچ خاموش و روشن فشاری یا کشویی



[Navid-Aref]

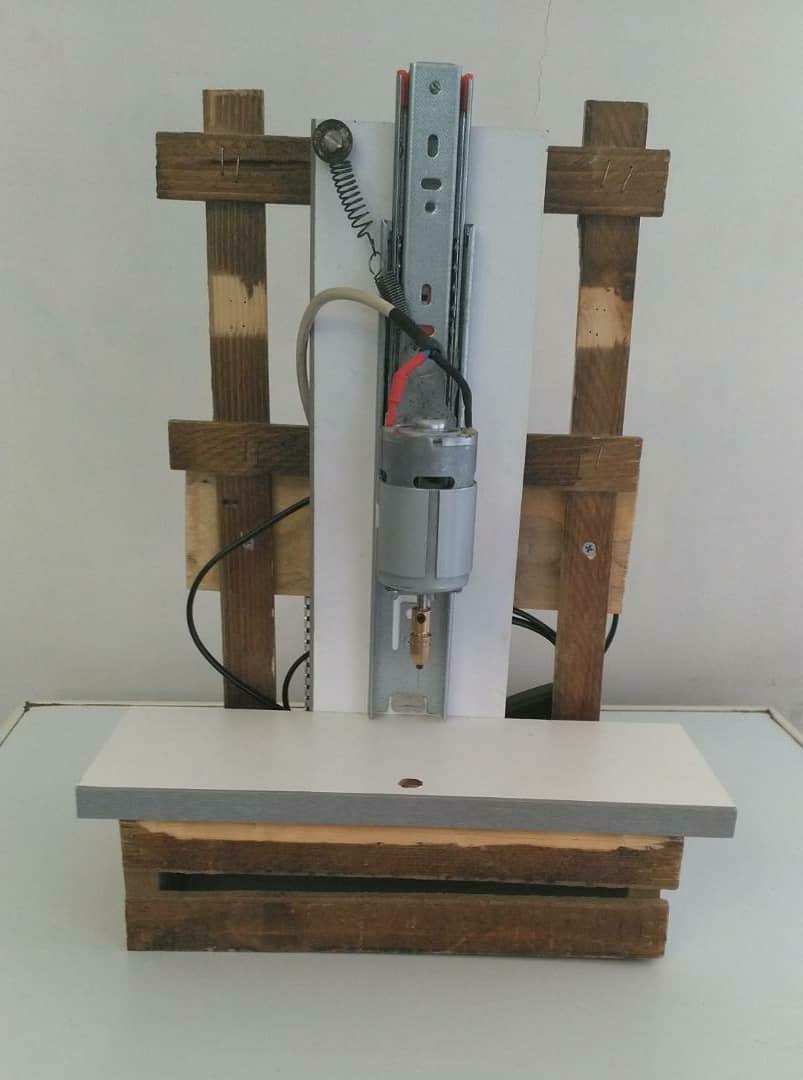

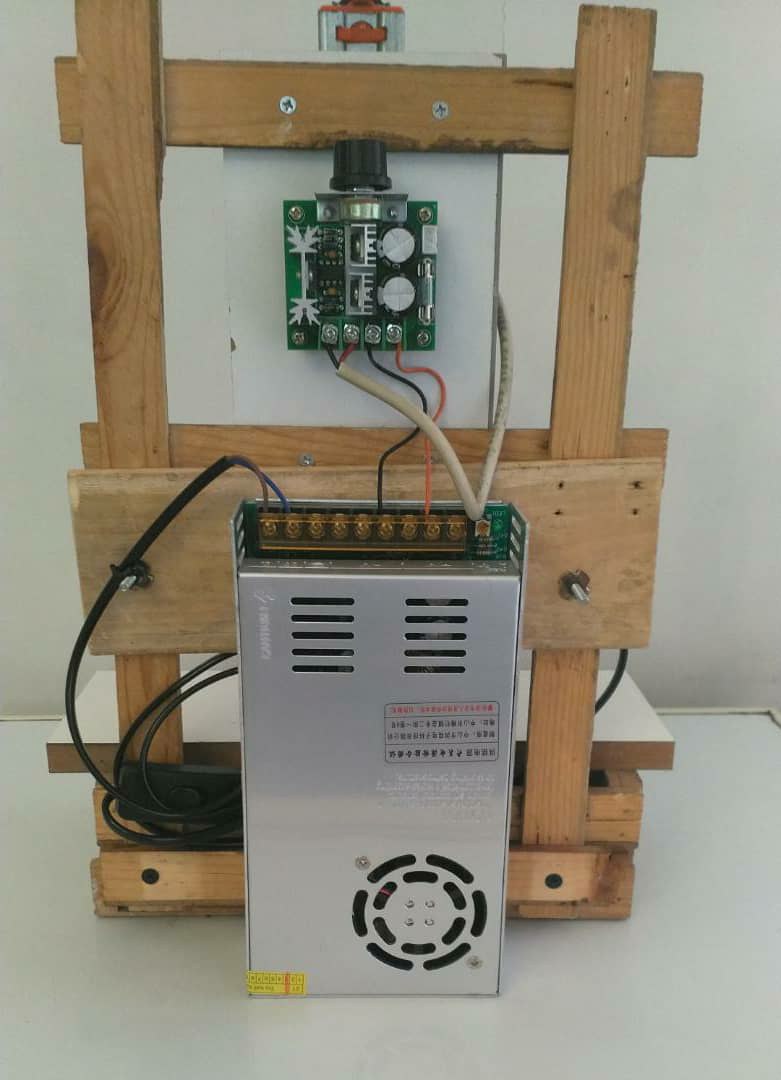

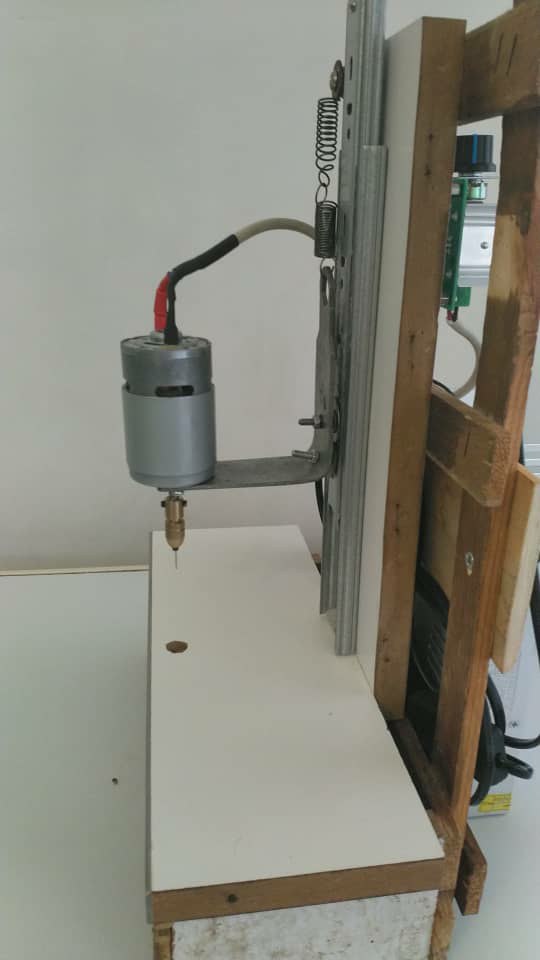

پارسال این دریل ستونی را برای سوراخکاری راحت و دقیق مدار چاپی درست کردم.
ایده پروژه رو از این سایت گرفتم و از لحاظ عملکردی بهینه اش کردم. مثلا تو وبسایت از یک نبشی آلومینیومی خیلی نافرم و بزرگ برای نگهدارنده موتور استفاده کرده بود که اصلا موقع دریل کاری آدم محل سوراخکاری رو نمی‌دید. از منبع تغذیه هم جوری استفاده کردم که مماس با پشت پایه بشه و جلوی لرزش اون رو بگیره و وزنش هم تو این موضوع کمک کنه. موتور رو هم کامل آوردم جلو تا برای برد های عریض هم جا کار وجود داشته باشه.



[abbas136824]

نسخه ساخته شده اولیه (در مورد کلیدش مطمئن نبودم و فکر می کردم نوع خاموش روشن می خواد که بعد از ساخت معلوم شد یک تک سوئیچ معمولی می خواد بدین صورت که با یک بار فشردن مدار روشن میشه و با فشار مجدد خاموش میشه - در نسخه آپلود شده تک سوئیچ جایگزین شده) به همراه فایلهای مورد نیاز به صورت PDF:

ویدئوی مفیدی درباره عملکرد این دستگاه و نحوه استفاده از آن در سه قسمت:
1 ، 2 و 3
با حداکثر دویست هزار تومن میشه ساختش (با باتری حساب کردم) در حالیکه آماده اش رو دو میلیون می فروشن!

سلام وعرض ادب به همکارای گرامی
کسی تا حالا این تستر رو درست کرده به نظر خیلی کارایی داره تو تعمیرات سویچینگ



[Navid-Aref]

سلام وعرض ادب به همکارای گرامی
کسی تا حالا این تستر رو درست کرده به نظر خیلی کارایی داره تو تعمیرات سویچینگ

درود. هم خودم این دستگاه رو ساختم و هم دوست گرامیhttps://www.irantk.ir/members/chapwolf.174859/ و داریم ازش برای تست بخش اصلی اولیه ترانس های سوئیچینگ استفاده می کنیم. نکته مهمی که داره اینه که فقط با باتری کتابی 9 ولتی نو، درست و دقیق کار می کنه. اصلا نباید هیچ گونه منبع تغذیه و باتری کتابی ضعیف شده بهش وصل کرد چون دچار خطا میشه. نکته دیگه اینکه برای ساخت از لیست قطعات مداری که در پروتئوس کشیده شده و یا شماتیک جدید استفاده کنید و به نقشه مدار اصلی کاری نداشته باشید. چون مقادیر دو مقاومت در نقشه اصلی اشتباه نوشته شده است و همچنین شماره قطعات دو شماتیک با هم فرق می کنن و تداخل آنها باعث اشتباه میشه.
