دوستان باعرض معذرت بابت دیر جواب دادن درباره این موضوع داشتم تحقیق می کردم.
در اصل تشکیل شده از 8 عدد ترانزیستور دارلینگتون بایاسینگ سرخود . و مع*** کننده ورودی که سطح یک منطقی خروجی را با اتصال زمینی که دارد قطع یا وصل نمود برای تغذیه کلکتور خودش از بیس ترانزیستور استفاده می کنه . وضمنا تا 50 ولت کلکتور باز می باشد .

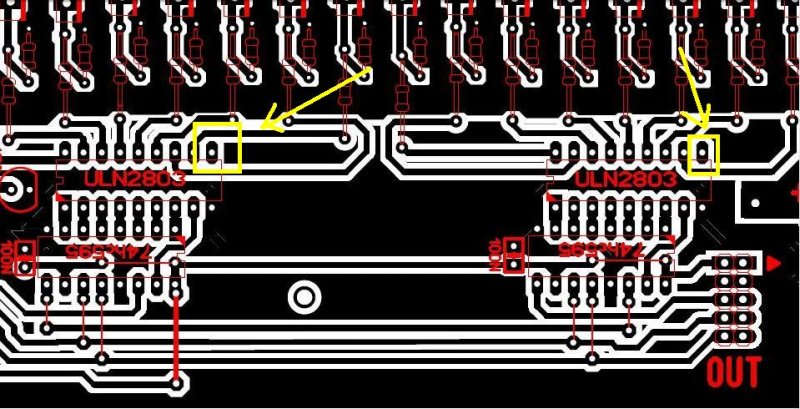

به این عکس دقت کنید.
در این عکس هم تغذیه ای صورت نگرفته . فقط منفی تغذیه رو قطع و وصل میکنه.
این اطلاعات مفید هم مال یزد کیت میباشد .
حتما تا به حال برایتان پیش امده که خواسته باشید بوسیله یک آی سی لامپ
یا رله را روشن و خاموش کنید معمولا مستقیما نمیتوان آن را به مدار م بوطه
وصل کرد و ممکن است در اثر کشیدن شدن جریان زیاد مدار آسیب ببیند.معمولا
در این مواقع از یک ترانزیستور در حالت سوئیچ استفاده میکنند که به عنوان
یک سوئیچ عمل میکند و خروجی مدار به بیس ترانزیستور وصل میشود و با تحریک
بیس خروجی ترانزیستور بسته به نوع ترانزیستور خروجی تغییر حالت داده و
جریان برقرار میشود که میتوان به کمک آن رله و یا مصرف کننده های دیگری را
روشن و خاموش کرد و جریان مورد نیاز از ترانزیستور عبور می کند و تامین
میشود و دیگر به مدار شما آسیبی نمیرسد.
اما اگر خواسته باشیم در مدار چندین خروجی داشته باشیم باید تعداد
ترانزسیتورها را افزایش داد که باعث شلوغی و پیچیده تر شدن مدار م شود. آی
سی که امروز میخوام براتون معرفی کنم یه آی سی هشت بیتی جریان بالا میباشد
که برای آی سی های سری TTL و PMOS,NMOS,CMOS هم سازگار شده ودر این پکیج
از ۸ ترانزیستور جریان بالا استفاده شده است.
نحوه کار بدین صورت میباشد که شما خروجی های مدارتان را به ورودی این
آی سی وصل می کنید و با تحریک شدن ورودی خروجی ها تغییر حالت داده و مدار
شما روشن میشود. البته ترانزیستور های این آی سی به صورت open collector
میباشد و اگر به شکل خوب دقت کنید یک دیود هم به تمام خروجی ها وصل شده و
از مدار خارج شده است که باید به تغذیه مثبت مدار وصل شود و یکی دیگر از
کاربرد های آن بدین صورت میباشد که در صورتی که این پایه زمین شود تمام
خروجی ها صفر میشود. البته باید توجه داشت این آی سی که در آن به صورت
بافر میباشد و به صورت مع*** عمل میکند. و از دیگر مزایای این آی روبرو هم
بودن ورودی ها و خروجی ها هست به طوری که مثلا اگر پایه ۱ که ورودی هست
خروجی ان پایه شماره ۱۸ می باشد که روبرو ان در طرف دیگر قرار دارد
این ای سی ها به شماره ULN2803,ULN2804 میباشد که آی سی ULN2803 برای
آی سی های خانواده TTL سازگار شده و شماره ULN2804 برای خانوده CMOS
سازگار شده است که برای ولتاژ های ۶ تا ۱۵ ولت مناسب میباشد.
