ساخت کابل دیباگ و UART برای پروگرامر RT809H

[bardia.t]

درود بر همه دوستان

من جهت دیباگ و برنامه زدن توسط پروگرامر RT نیاز به ساخت کابل دارم ولی هر مدل می سازم ارتباط بر قرار نمی کنه نمیدونم اشکال از کار من هستش یا فوت کوزه گری داره که من نمیدونم ...

کابل مورد نیاز VGA به HDMI هستش .

دوستانی که این کابل را ساختن ممنون میشم عکس واضح همراه با توضیحات بفرمایند .

ممنونم



[poya22]

درود

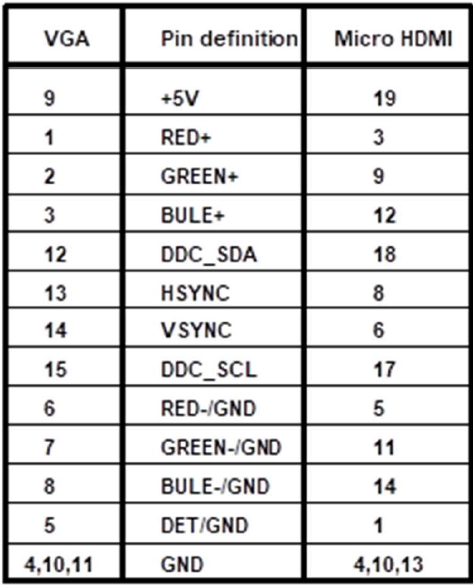

باید I2C باشد این روش را هم تست کنید

VGA PIN 12=SDA
VGA PIN 15=SCL

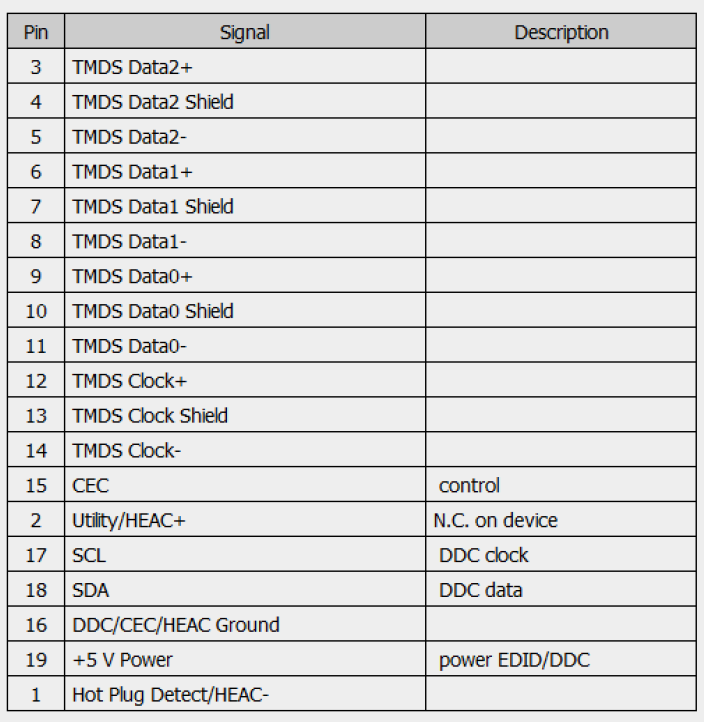

HDMI PIN 18=SCL
HDMI PIN 17=SDA

پین 18 را به پین 15 وصل کنید و پین 17 را به پین 12

گراند ها را هم وصل کنید



[Service Manual]

درود بر شما

برای چی قرار هست اینکار انجام بشه ؟

وقتی RT809H هم با کابل HDMi و هم VGA متصل میشه و کابل ها کاملا جداگانه هستند ؟



[bardia.t]

درود بر شما

برای چی قرار هست اینکار انجام بشه ؟

وقتی RT809H هم با کابل HDMi و هم VGA متصل میشه و کابل ها کاملا جداگانه هستند ؟

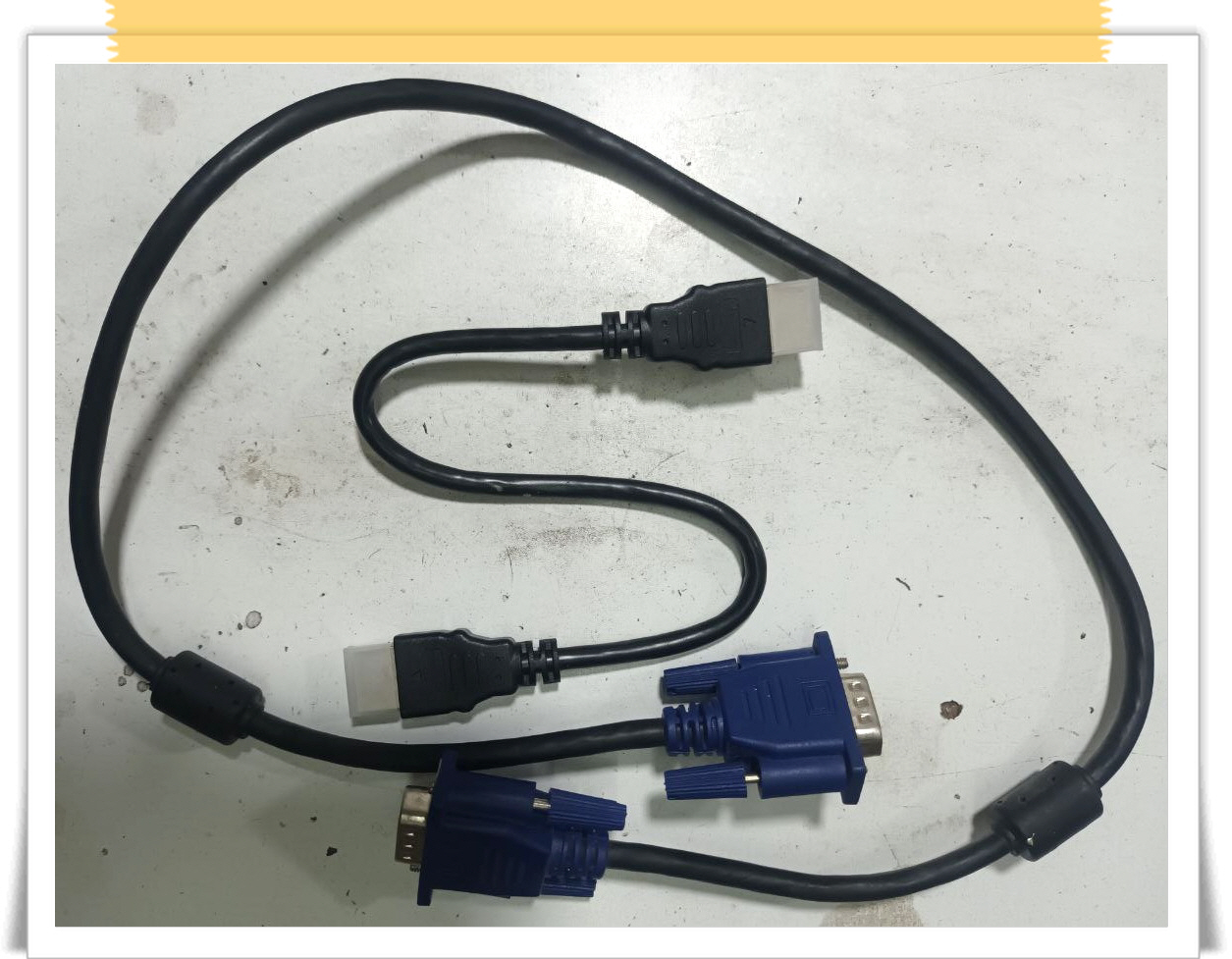

مشاهده فایل‌پیوست 220815

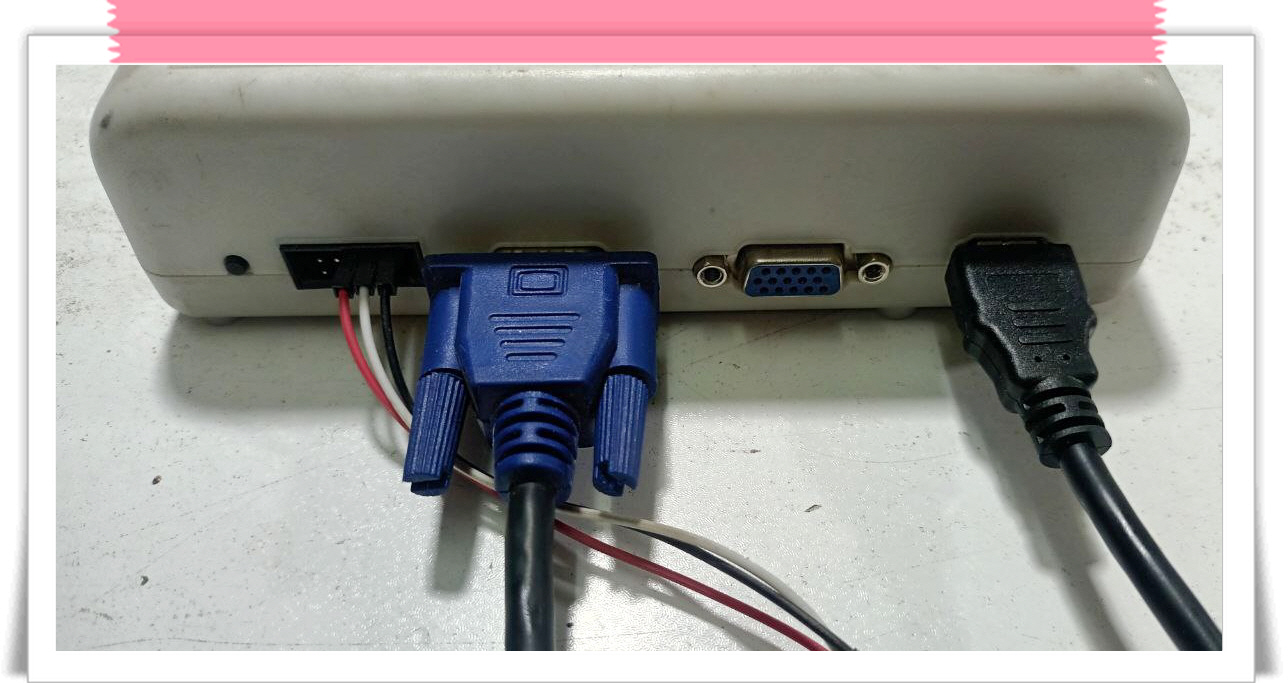

مشاهده فایل‌پیوست 220817

درود بر شما ....مهندس جان با vgaبه دستگاههایی که از طریق vgaدیباگ دارن وصل میشود ولی مدلهایی که با hdmiدیبگ باید بشود و پورت vgaندلرن هر کاری میکنم نرم افزار فیکس دامپ وصل نمیشه ....شما خودتون با hdmiدیباگ انجام دادید؟



[Service Manual]

درود مجدد

بله با HDMi هم متصل شدم .

بعضی مدل ها فقط با یکی از HDMi ها متصل میشه و بقیه کار نمی کنند.

در بعضی مدل ها باید سیم کشی بشه روی برد ، همون سیم های مشکی ، سفید و قرمزی که می بینید .

بعضی مدل ها هم UART غیرفعال هست .

ولی کاری که شما دارید انجام میدید رو من دلیلشو متوجه نشدم ؟



[bardia.t]

درود مجدد

بله با HDMi هم متصل شدم .

بعضی مدل ها فقط با یکی از HDMi ها متصل میشه و بقیه کار نمی کنند.

در بعضی مدل ها باید سیم کشی بشه روی برد ، همون سیم های مشکی ، سفید و قرمزی که می بینید .

بعضی مدل ها هم UART غیرفعال هست .

ولی کاری که شما دارید انجام میدید رو من دلیلشو متوجه نشدم ؟

درود دوباره .....مهندس جان توی کابلهای hdmiکه من دارم الان چک میکنم مثلا پایه 2اصلا وصل نیست سیم را هم شکافتم دیدم اصلا به پین 2سیم وصل نیست و خالی هستش هر دو سر سوکت همینطور بود



[Service Manual]

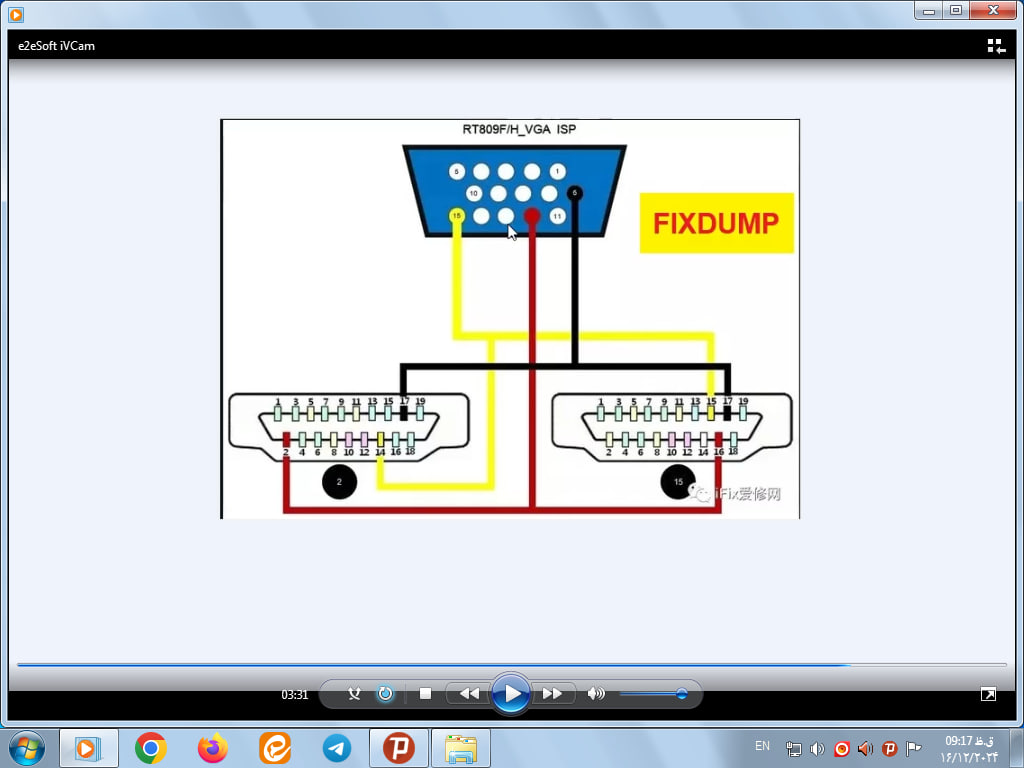

درود دوباره .....مهندس جان توی کابلهای hdmiکه من دارم الان چک میکنم مثلا پایه 2اصلا وصل نیست سیم را هم شکافتم دیدم اصلا به پین 2سیم وصل نیست و خالی هستش هر دو سر سوکت همینطور بود مشاهده فایل‌پیوست 220819

درود مجدد

والا من متصل شدم ، حالا خاطرم نیست چه مدلی بوده ...

اما هم اندروید بوده و هم سری MST که SPi FLASH دارند .

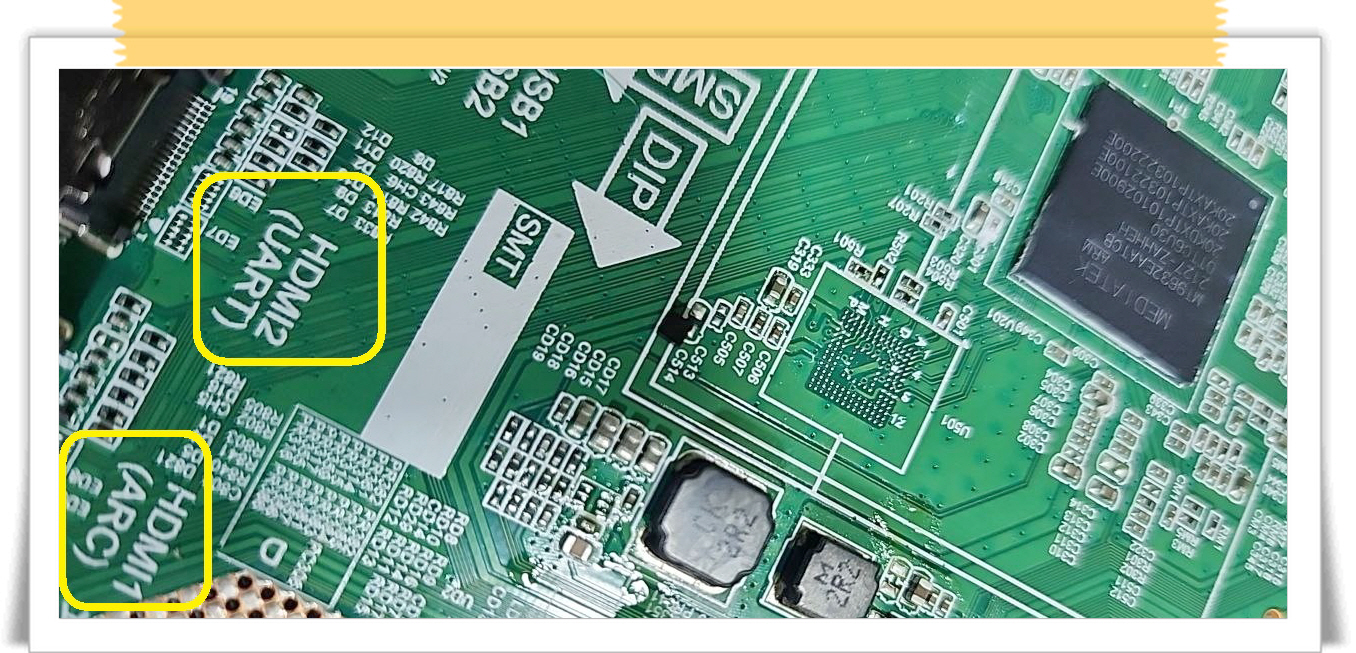

این یک نمونه عکس از یک برد اندرویدی ، کنار سوکت HDMi نوشته HDMi UART که با این پورت متصل میشه ولی پورت کناری که نوشته HDMi ARC متصل نمیشه ...

مواردی که متصل نمیشن رو باید از طریق پورت 10 پین ISP/JTAG کناری به برد متصل کنید .



[bardia.t]

درود مجدد

والا من متصل شدم ، حالا خاطرم نیست چه مدلی بوده ...

اما هم اندروید بوده و هم سری MST که SPi FLASH دارند .

این یک نمونه عکس از یک برد اندرویدی ، کنار سوکت HDMi نوشته HDMi UART که با این پورت متصل میشه ولی پورت کناری که نوشته HDMi ARC متصل نمیشه ...

مواردی که متصل نمیشن رو باید از طریق پورت 10 پین ISP/JTAG کناری به برد متصل کنید .

مشاهده فایل‌پیوست 220820

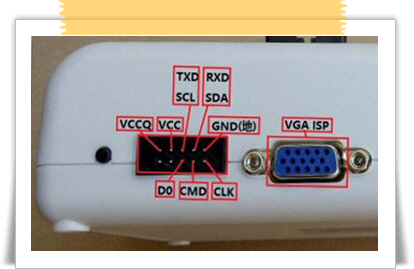

مشاهده فایل‌پیوست 220821

درود دوباره ...احتمال زیاد اون مدلی که شما وصل شدید از مدلهایی بوده که از پین 15 و 16 سوکتhdmiبه عنوان یوارت استفاده شده ولی در مواردی که از پین 2و14 استفاده شده باشه جواب نمیده و اصلا سیم به این پین ها وصل نیست
