ساخت کابل تبدیل VGA به RCA Component Cable

[mousavi21]

من فقط نقشه رومیزارم این بدون شرح هست چون تو عکس کامل نمایان هست فقط لازم به یاد اوری هست که کابل قبلا با اهممتر تست شده باشه و از بهترین جنس باشه همه تو بازار فراوان یافت میشه.

​

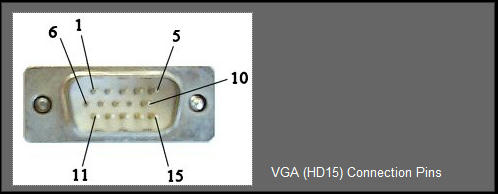

1 - Red - Orange

2 - Green - Green

3 - Blue - Blue

4 - No Connection

5 - Ground - No Connection

6 - Ground - Orange/White

7 - Ground - Green/White

8 - Ground - Blue/White

9 - No Connection

10 - Ground - No Connection -

11 - No Connect

12 - DDC DAT - No Connection

13 - Horizontal Synchronization - Brown

14 - Vertical Synchronization - Brown White

15 - DDC Clock - No Connection

​

اینم محصول تلاشتون

http://www.mediafire.com/imgbnc.php/d2f0b08131e34966aa3834c7c749b1354g.jpg




​



[SRY]

با عرض سلام چرا عکس نقشه وجود نداره علامت ضربدر



[dawoodiran]

سلام
من میخوام گیرنده دیجیتال را به مونیتور ال سی دی وصل کنم با این کابل میتونم
اگر آمده دارید خریدارم
گیرنده
RGB دارد
مانیتور فقط
VGA



[parham007]

آخه برادران مگه اين اصن ميشه؟؟؟؟ معمولا فقط يكي از سه رنگ تصوير را انتقال مي دهد و دو تاي ديگر صدا هستند



[Yek.Doost]

به نام تک دوست
سلام
مدتی پیش یکی باز از دوستان باز همین سوال رو کرده بود
دوستان توجه کنید که طبق تست هایی که بنده انجام دادم ورودی و یا خروجی اون سه فیش ها به رنگ آبی قرمز سبز باید باشه - اگه ورودی و یا خروجی شما به رنگ معمولی زرد سفید قرمز باشه اصلا جواب نمیده
اون دوستانی که این کابل رو درست میکنن و یا آماده میخرن باید توجه داشته باشن که دستگاه ورودیشون مثل تلویزیون و... باید سر فیششون به رنگ قرمز آبی سبز باشه و همچین اون دستگاهی که خروجی تصویر میده مثل سی دی اون هم باید خروجیش به رنگ سبز قرمز آبی باشه
امیدوارم به کارتون بیاد



[Service Manual]

آخه برادران مگه اين اصن ميشه؟؟؟؟ معمولا فقط يكي از سه رنگ تصوير را انتقال مي دهد و دو تاي ديگر صدا هستند

سلام

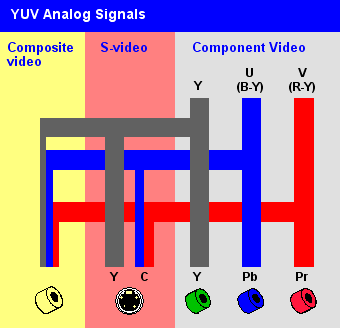

برادر عزيز خروجي Component فاقد صوت هست و هر سه خروجي تصوير مي باشد .

خروجي سبز يا Y داراي تصوير سياه و سفيد

خروجي آبي يا PB خروجي رنگ آبي

خروجي قرمز يا PR خروجي رنگ قرمز

​

تبديل هم داخل بازار موجود هست

​

اينجا را هم مطالعه بفرماييد :

Component video



[heidary3642]

سلام . آیا کسی نقشه تبدیل کابل مانیتور VGA به فیش HD را ندارد



[radar965]

با سلام .من یکی از این کابلها رو خریداری کردم ولی وقتی dvd player رو باهاش به مانیتور وصل میکنم تصویر رو سبز رنگ نشون میده (رنگ سفید تصویر متمایل به سبز میباشد)؟؟؟!!!!! مشکل چی میتونه باشه؟



[yousef12]

من فقط نقشه رومیزارم این بدون شرح هست چون تو عکس کامل نمایان هست فقط لازم به یاد اوری هست که کابل قبلا با اهممتر تست شده باشه و از بهترین جنس باشه همه تو بازار فراوان یافت میشه.

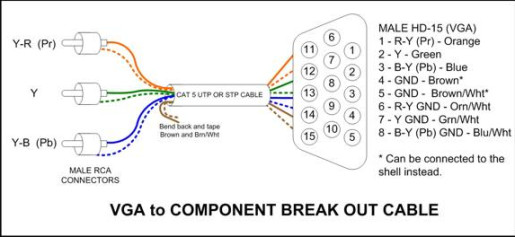

مشاهده فایل‌پیوست 43142

​

1 - Red - Orange

2 - Green - Green

3 - Blue - Blue

4 - No Connection

5 - Ground - No Connection

6 - Ground - Orange/White

7 - Ground - Green/White

8 - Ground - Blue/White

9 - No Connection

10 - Ground - No Connection -

11 - No Connect

12 - DDC DAT - No Connection

13 - Horizontal Synchronization - Brown

14 - Vertical Synchronization - Brown White

15 - DDC Clock - No Connection

​

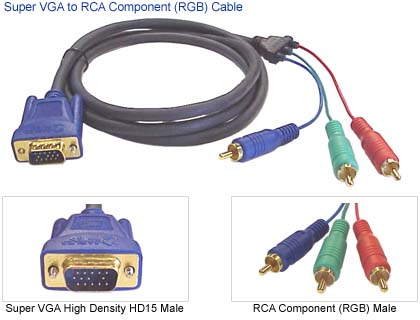

اینم محصول تلاشتون

مشاهده فایل‌پیوست 43143

مشاهده فایل‌پیوست 43144
​

سلام دوستان من این کابل درست کردم ولی تصویر درست نیست همراه با خطهای افقی وعمودی است
روی چند تلویزیون COMPONENET تست کردم لطفا با سیمکشی دقیق راهنمایی فرمایید
با سیم شیلددار خوب استفاده کردم ولی جواب نگرفتم.با تشکر.



[amir_clipper]

سلام ،تاپیک قدیمیه امیدوارم کسی باشه جواب بده ، من این کابل رو درست کردم ، ولی تصویر رو سبز نشون میده ، مثل همون دوستمون که این مشکل رو بالاتر نوشتن
