ساخت پروگرامر USB براي ميکروکنترل هاي Avr

REPTILE

کاربران vip(افتخاری)
vip افتخاری
کاربر
2008-04-09
50
926
ساخت پروگرامر USB براي ميکروکنترل هاي Avr

USB Avr Programmer

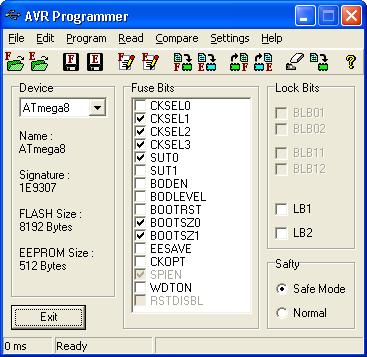

01-USB Programmer.JPG

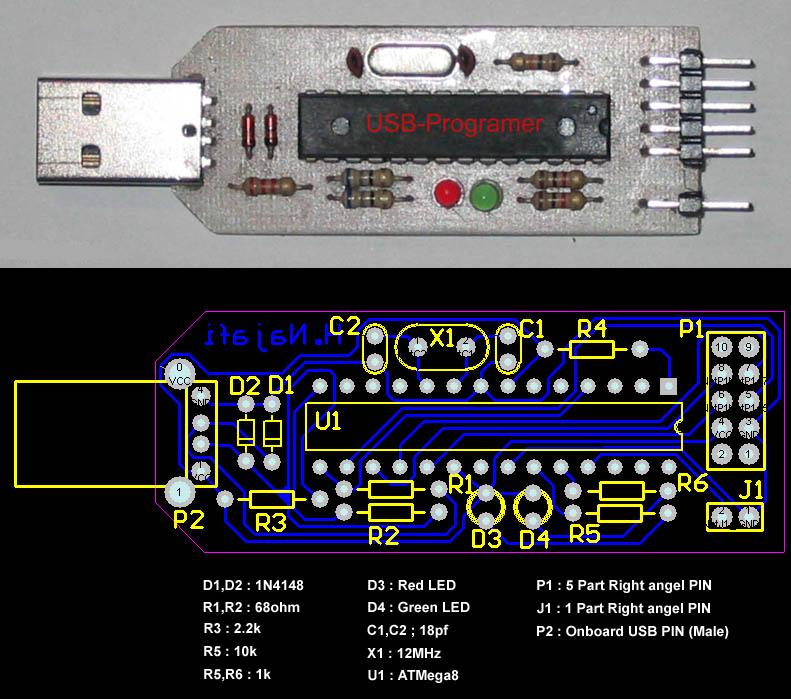

02-USB Programmer.jpg


پیوست‌ها

jooly

کاربر
2009-05-16
125
142
با سلام
یک سوال در باره ی این پروگرام داشتم
فایل هگز که در فایل rarهست برای راه اندازی این پروگرام هست وباید در نرم افزار از چه گزینه ای استفاده کنیم تا این ایسی روی برد پروگرام بشه
در ضمن اگر میشه شماتیک مدار روهم قرار بدین
با تشگر


david136561

کاربر
2009-10-01
1
5
این مدار عملا کار نمیکنه من اونو بستم ولی کار نداد
دوست عزیز به خاطر اینه که شما از mega 8/8pu استفاده کردید و این آیسی بیشتر از 8 مگا هرتز رو پشتیبانی نمی کنه شما باید از ایسی mega 8 /16 pu استفاده کنین که تا 16 مگا هرتز رو پشتیبانی می کنه و همچنین فیوز بیت ckcel آن را موقع پروگرام کردن روی 1111 قرار دهید.


arfan96

کاربر
2010-09-20
47
78
Orion Serial EEPROM programmer
با سلام:
آيا ترتيب سيمهاي مثبت و منفي روي سوكت 8 پايه هميشه به همين شكل است يا بر حسب
نوع آيسي ايپرام قابل تعويز است.مثلا براي 24LC08B به چه صورت است.
همچنين نوع پورت پرينتر مانند پشت كامپيوتر است (مادگي) يا خير.
با تشكر فراوان:


maxn

کاربر
2008-11-01
9
38
سلام این پروگرمر usb asp هست که میتونیین از این لینک نرم افزار شماتیک و آپدیت به روزشو دانلود کنید .
این پرگرمر به خوبی که میکنه فقط باید میکرو روشو برنامه ریزی کنید و فیوز بیتاشو تنظیم کنید + همه قطعه هاشو مونتاژ کنید
http://www.fischl.de/usbasp/
