ساخت پروگرامر Orion Serial EEPROM Programmer

[Service Manual]

ساخت پروگرامر Orion Serial EEPROM programmer
​

"Orion" - universal programmer Serial EEPROM:

24c00 24c01 24c02 24c04 24c08 24c16 24c32 24c64 24c65 24c128
24c164 24c174 24c256 24c512
25010 25020 25040 25080 25128 25160 25256 25320 25512 25640
2913 2914 2919 2922 2929 2934
33c101 33c104 33c116 33c204 33c704 33c80
35c102 35c104 35c108 35c116 35c202 35c204 35c80
59c11 59c13 59c22
6420
7002MN10
77005 77007
85c72 85c82 85c92
93c06 93c13 93c14 93c45 93c46 93c46X 93c56 93c56X 93c57 93c65
93c66 93c66X 93c67 93c86
BAW5742
CXK1011 CXK1012 CXK1013
GR 004
GRM008
GRN001 GRN002
GRS003
GRX003 GRX005 GRX008
KKZ01 KKZ06
NVM3060
P2100R
PDG011
PDH001 PDH004
PDR004
S24H30 S24H45 S24S30 S24S45
SDA2506 SDA2516 SDA2526 SDA2546 SDA2586
TC89101 TC89102
X24C00 X24C44 X24C45
ER5911
SIRASC2011
D6253
D6254​

​

​



[arfan96]

ساخت پروگرامر Orion Serial EEPROM programmer
​

"Orion" - universal programmer Serial EEPROM:

24c00 24c01 24c02 24c04 24c08 24c16 24c32 24c64 24c65 24c128
24c164 24c174 24c256 24c512
25010 25020 25040 25080 25128 25160 25256 25320 25512 25640
2913 2914 2919 2922 2929 2934
33c101 33c104 33c116 33c204 33c704 33c80
35c102 35c104 35c108 35c116 35c202 35c204 35c80
59c11 59c13 59c22
6420
7002MN10
77005 77007
85c72 85c82 85c92
93c06 93c13 93c14 93c45 93c46 93c46X 93c56 93c56X 93c57 93c65
93c66 93c66X 93c67 93c86
BAW5742
CXK1011 CXK1012 CXK1013
GR 004
GRM008
GRN001 GRN002
GRS003
GRX003 GRX005 GRX008
KKZ01 KKZ06
NVM3060
P2100R
PDG011
PDH001 PDH004
PDR004
S24H30 S24H45 S24S30 S24S45
SDA2506 SDA2516 SDA2526 SDA2546 SDA2586
TC89101 TC89102
X24C00 X24C44 X24C45
ER5911
SIRASC2011
D6253
D6254​

​

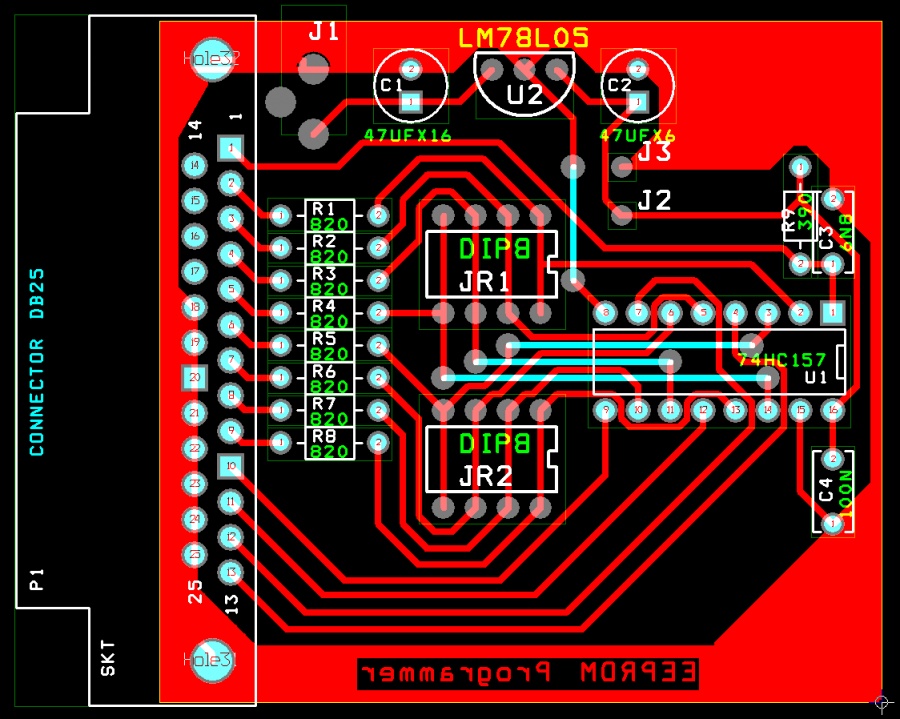

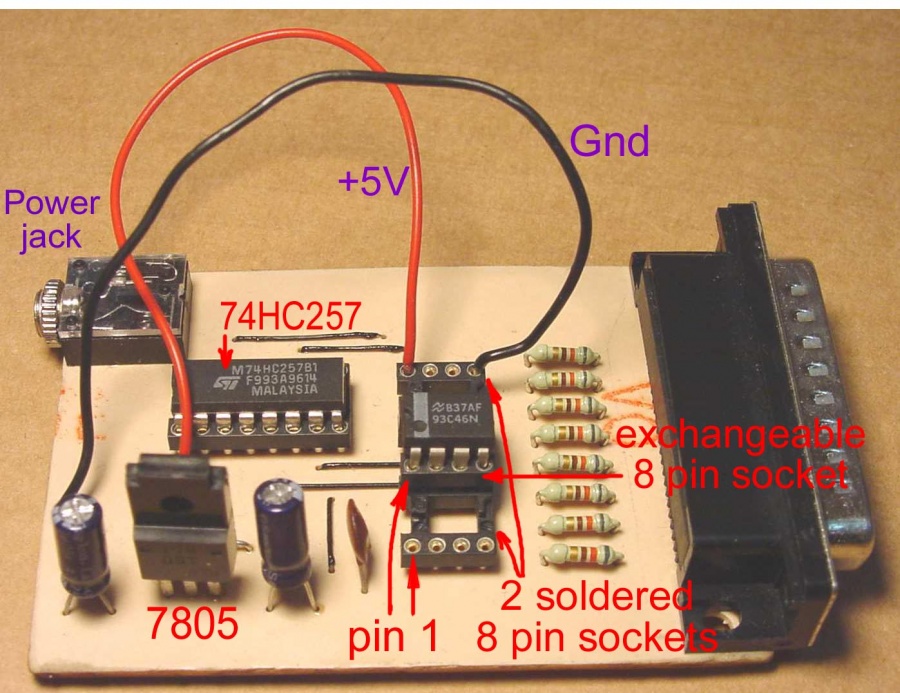

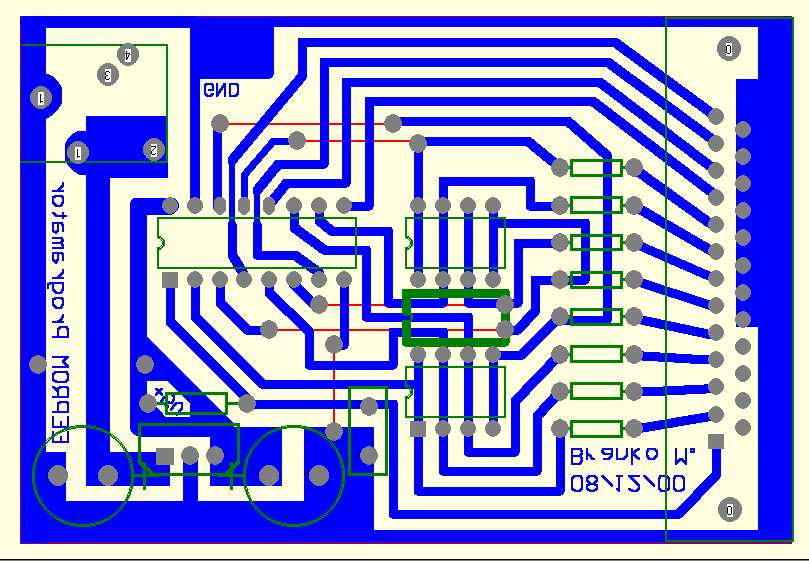

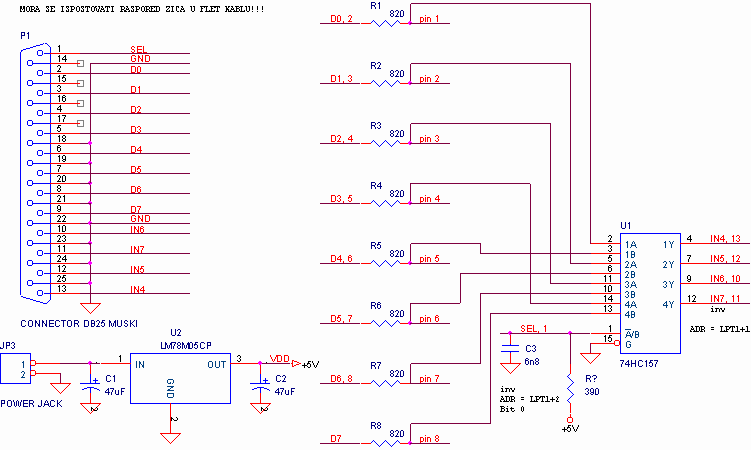

مشاهده فایل‌پیوست 21965

مشاهده فایل‌پیوست 21966

مشاهده فایل‌پیوست 21967

مشاهده فایل‌پیوست 21968

مشاهده فایل‌پیوست 21969​

Orion Serial EEPROM programmer
با سلام:
آيا ترتيب سيمهاي مثبت و منفي روي سوكت 8 پايه هميشه به همين شكل است يا بر حسب
نوع آيسي ايپرام قابل تعويز است.مثلا براي 4LC08B به چه صورت است.
همچنين نوع پورت پرينتر مانند پشت كامپيوتر است (مادگي) يا خير.
با تشكر فراوان:



[saeid svc]

کسی نقشه پروگرامر tnm رو نداره ؟؟؟



[arfan96]

سلام
لطفآ جواب بديد.
ممنون



[جمال س]

شكرا عزيزي سرفيس منيال



[josephx86]

باسلام و خسته نباشید یه سوال برای کامپیوترهایی که پورت lpt ندارند هم این مدار رو میشه با مبدل ft245 که مبدل usb بهlpt هست استفاده کرد؟ و اینکه با چه نرم افزاری کار میکنه؟ باتشکر



[ALIGHOLAMPOR]

سلام دوست عزیز آیا این پروگرامر ای سی های 8پایه ایپرام مانیتور ها را هم شناسایی میکنه (اگر یک مبدل بسازیم ) مانند ای سی A81sc ممنون می شوم جواب بدهید



[reza05]

سلام
اولآ مقاومت ها تو شکل بهشون نمیاد 820 اهم باشند
دومآ بالاخره ای سی بافر 74hc257 هستش یا 74hc157
سومآ ای سی بافر مشابه اگر وجود داره چند تا رایج بازار رو معرفی کنید لطفآ



[m_b]

عالیییی ممنون
