سلام دوستان تقدیم به شما

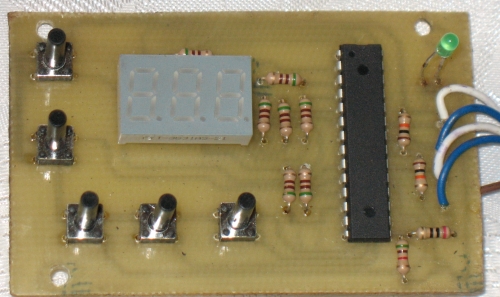

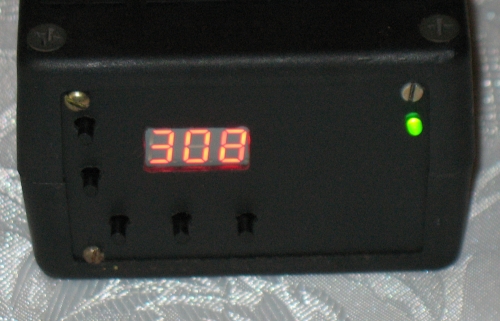

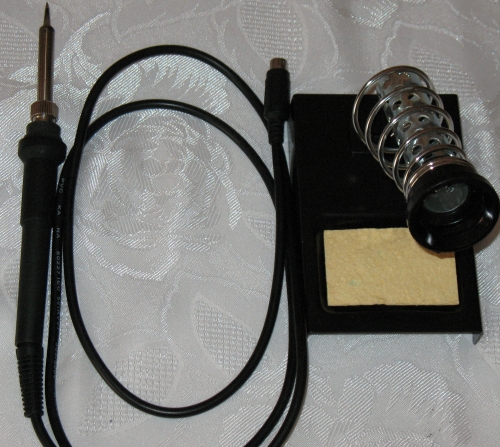

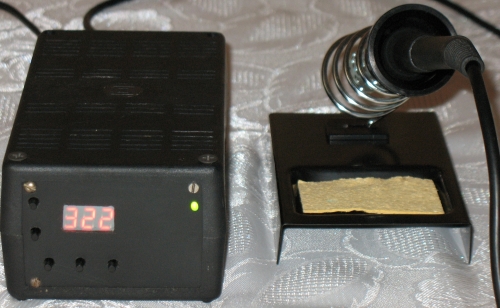

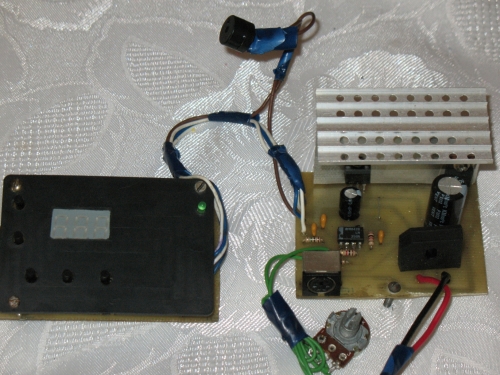

jfrras مدير انجمن تخصصی الکترونیک مدیر تالار 2007-04-13 3,117 74,139 48 ایران 2012-03-28 #1 سلام دوستان تقدیم به شما [hide] مشاهده فایل‌پیوست 02.rar[/hide] آخرین ویرایش: 2013-11-15
kavosh83 VIP+ افتخاری کاربر 2008-09-27 528 3,595 بهشت خدا در زمین 2012-04-15 #2 jfrras گفت: سلام دوستان تقدیم به شما مشاهده فایل‌پیوست 48506مشاهده فایل‌پیوست 48507مشاهده فایل‌پیوست 48508مشاهده فایل‌پیوست 48509مشاهده فایل‌پیوست 48510مشاهده فایل‌پیوست 48511hidden content may not be quoted کلیک کنید تا گسترش یابد... سلام کاش شماتیک و برنامه avr را هم میگذاشتید،
jfrras گفت: سلام دوستان تقدیم به شما مشاهده فایل‌پیوست 48506مشاهده فایل‌پیوست 48507مشاهده فایل‌پیوست 48508مشاهده فایل‌پیوست 48509مشاهده فایل‌پیوست 48510مشاهده فایل‌پیوست 48511hidden content may not be quoted کلیک کنید تا گسترش یابد... سلام کاش شماتیک و برنامه avr را هم میگذاشتید،

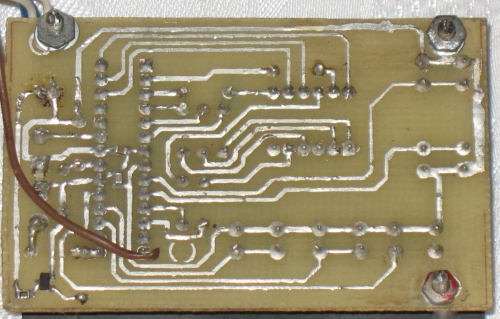

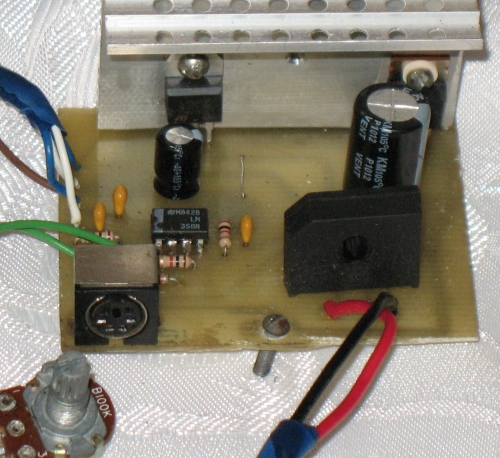

jfrras مدير انجمن تخصصی الکترونیک مدیر تالار 2007-04-13 3,117 74,139 48 ایران 2012-04-15 #3 kavosh83 گفت: سلام کاش شماتیک و برنامه avr را هم میگذاشتید، کلیک کنید تا گسترش یابد... سلام موجود هست کنار عکس پشت فیبر با نام rar.02 تشکر
kavosh83 گفت: سلام کاش شماتیک و برنامه avr را هم میگذاشتید، کلیک کنید تا گسترش یابد... سلام موجود هست کنار عکس پشت فیبر با نام rar.02 تشکر
mster0072000 کاربر vip vip کاربر 2011-11-11 236 902 خراسان شمالی www.jajarm.com 2012-06-01 #4 اون قطعات ریز مقاومت فیوزی ها و یک ظاهرا ترانزیستور مقدارشون چیه ؟ برنامه داخل ایسی کو ؟لازم نیست پروگ بشه ؟ دوستان کسی ساخته ok گرفته ؟
اون قطعات ریز مقاومت فیوزی ها و یک ظاهرا ترانزیستور مقدارشون چیه ؟ برنامه داخل ایسی کو ؟لازم نیست پروگ بشه ؟ دوستان کسی ساخته ok گرفته ؟
jfrras مدير انجمن تخصصی الکترونیک مدیر تالار 2007-04-13 3,117 74,139 48 ایران 2012-06-02 #5 mster0072000 گفت: اون قطعات ریز مقاومت فیوزی ها و یک ظاهرا ترانزیستور مقدارشون چیه ؟ برنامه داخل ایسی کو ؟لازم نیست پروگ بشه ؟ دوستان کسی ساخته ok گرفته ؟ کلیک کنید تا گسترش یابد... سلام بله قابل ساخت است فایل ررش یکم دقت کنید کنار عکس پایین است اینم لینکش .مدار هایی که میذارم سعی میکنم همشون قابل ساخت باشند و تست شده. تشکر دانلود کنید : [hide] مشاهده فایل‌پیوست hit controler.rar[/hide] http://www.irantk.ir/attachments/48513d1332885027-02.rar آخرین ویرایش توسط مدیر: 2013-10-22
mster0072000 گفت: اون قطعات ریز مقاومت فیوزی ها و یک ظاهرا ترانزیستور مقدارشون چیه ؟ برنامه داخل ایسی کو ؟لازم نیست پروگ بشه ؟ دوستان کسی ساخته ok گرفته ؟ کلیک کنید تا گسترش یابد... سلام بله قابل ساخت است فایل ررش یکم دقت کنید کنار عکس پایین است اینم لینکش .مدار هایی که میذارم سعی میکنم همشون قابل ساخت باشند و تست شده. تشکر دانلود کنید : [hide] مشاهده فایل‌پیوست hit controler.rar[/hide] http://www.irantk.ir/attachments/48513d1332885027-02.rar
H hossein1354 کاربر vip کاربر 2010-05-03 229 264 زمین خدا 2013-11-14 #6 سلام مقدار ظرفیت قطعات معلوم نیست دوتا لینک کار می کند که نقشه مدار در آن است بقیه لینک کار نمی کند

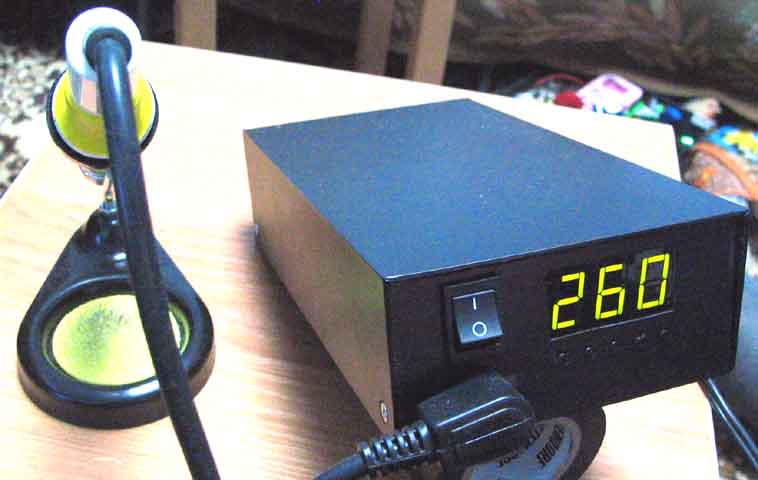

jfrras مدير انجمن تخصصی الکترونیک مدیر تالار 2007-04-13 3,117 74,139 48 ایران 2013-11-15 #7 hossein1354 گفت: سلام مقدار ظرفیت قطعات معلوم نیست دوتا لینک کار می کند که نقشه مدار در آن است بقیه لینک کار نمی کند کلیک کنید تا گسترش یابد... سلام ببخشید اگه کوتاهی رخ داده . این هم لیست قطعات . R1 - 1M R2 - 1k R3 - 10k R4 - 82k R5 - 47k R7, R8 - 10k Indicator R-0.5k C3 - 1000mF/50v C2 - 200mF/10v C - 0,1 mF Q1 - IRFZ44 IC4 - 7805 ATmega8 , LM358 [hide][/hide]اینهم تصویر یک ورژن دیگر: آخرین ویرایش: 2013-11-15
hossein1354 گفت: سلام مقدار ظرفیت قطعات معلوم نیست دوتا لینک کار می کند که نقشه مدار در آن است بقیه لینک کار نمی کند کلیک کنید تا گسترش یابد... سلام ببخشید اگه کوتاهی رخ داده . این هم لیست قطعات . R1 - 1M R2 - 1k R3 - 10k R4 - 82k R5 - 47k R7, R8 - 10k Indicator R-0.5k C3 - 1000mF/50v C2 - 200mF/10v C - 0,1 mF Q1 - IRFZ44 IC4 - 7805 ATmega8 , LM358 [hide][/hide]اینهم تصویر یک ورژن دیگر:
H hossein1354 کاربر vip کاربر 2010-05-03 229 264 زمین خدا 2013-11-15 #8 سلام ترانس مورد نیاز آن مشخص نیست که چند ولتی است
jfrras مدير انجمن تخصصی الکترونیک مدیر تالار 2007-04-13 3,117 74,139 48 ایران 2013-11-15 #9 hossein1354 گفت: سلام ترانس مورد نیاز آن مشخص نیست که چند ولتی است کلیک کنید تا گسترش یابد... سلام 18 ولت 3 آمپر
hossein1354 گفت: سلام ترانس مورد نیاز آن مشخص نیست که چند ولتی است کلیک کنید تا گسترش یابد... سلام 18 ولت 3 آمپر
pars694252 کاربر vip کاربر 2012-10-22 75 1,233 ریوش 2018-06-18 #10 سلام آیا امکانش هست برنامه این هویه رو با ال سی دی 16*2 بزارین
