ساخت تغذیه

[baby202020]

با سلام من میخواهم یک تغذیه درست کنم که با یک باطری 6 یا 9 ولت 5 امپر ولتاژهای 30-23-12-5-7/5-3/3 را درست کنم راهنمایی لطفا



[gadraj]

با سلام من میخواهم یک تغذیه درست کنم که با یک باطری 6 یا 9 ولت 5 امپر ولتاژهای 30-23-12-5-7/5-3/3 را درست کنم راهنمایی لطفا

با سلام :
دوست عزيز مدار درخواستي شما با استفاده از اصول منابع تغذيه سويچينگ عملي هست ولي اگر مبتدي هستيد ابتدا با مدارات ساده اي شروع كنيد تا به نتيجه برسيد .

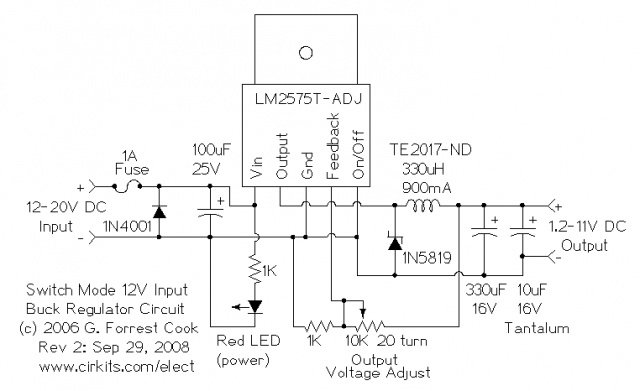

با استفاده از يك عدد ايسي lm2575t طبق نقشه زير ميتوان هر ولتاژ dc را به dc تبديل كرد :
با تشكر .
موفق باشيد .



[baby202020]

لطفا بیشتر توضیح دهید که ولتاژ خروجی ان به چه صورت است چون من 6 عدد ولتاژ متفاوت میخواهم درست کنم



[gadraj]

لطفا بیشتر توضیح دهید که ولتاژ خروجی ان به چه صورت است چون من 6 عدد ولتاژ متفاوت میخواهم درست کنم

با سلام :

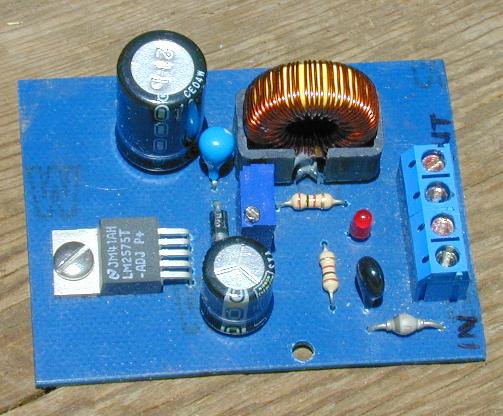

دوست عزيز اين يك مدار نمونه اي از مدارات dc2dc ميباشد كه جهت اشنايي اپلود كردم اين مدار فقط يك ذوج سيم خروجي دارد كه با تغيير پتانسيومتر مدار ميتوان از 1.3 الي 12 ولت و با شرايطي تا 20 ولت گرفت براي تقسيم بندي به گام هاي مختلف ميتوان همون پتانسيومتر 10 دور اشاره شده در نقشه را به 10 گام تقسيم كرده و در هر گام ولتاژ ثابت تعريف شده توسط مقاومتش ولتاژ گرفت ضمنا به بخش dc2dc هم سر بزنيد مدارات ساده تري اونجا اپلود شده است سعي كنيد از مدارات ساده تري شروع كنيد .
با تشكر .
موفق باشيد .



[baby202020]

از مدارتون بسیار متشکر فقط من چگونه ولتاژ 23 و 30 ولت را درست کنم



[baby202020]

و من میخواهم با با ولتاژ 6 ولت آن را درست کنم نه 12 ولت .



[ali481]

با سلام
من مدار یک منبع تغذیه متناوب 220 به مستقیم 0-100 ولت را میخواهم که آمپر آن هم از 0 تا 5 آمپر تغییر کند لطفاً راهنمایی کنید.
متشکرم
