آموزشی: ساختن دیود های کمیاب از ترانزیستور

[bahramikhah]

با سلام محضر اساتید فن و پیشکسوتان علم الکترونیک
بنده نیاز شدید به دیود ولتاژ و جریان بالا نیاز داشتم و بدلیل نوسان دلار و قیمت قطعات
تصمیم گرفتم از لوازم و وسایل استوک این قطعه را درست کنم وبا جستجو در سایت
انجمن تعمیرکاران ایران ، جناب استاد غزال ابن مبحث را مطرح فرموده بودند
https://www.irantk.ir/threads/30603-طریقه-تبدیل-یک-ترانزیستور-به-یک-دیود?p=161817#page=4
برام جالب بود بصورت عملی این کارو انجام بدم پس تصاویر و تجاربو محضر دوستان ارائه می کنم
از اینکه مطلب تکراریه پوزش می طلبم ولی تکرار تجربه و آزمون و خطا راه یادگیری علومه

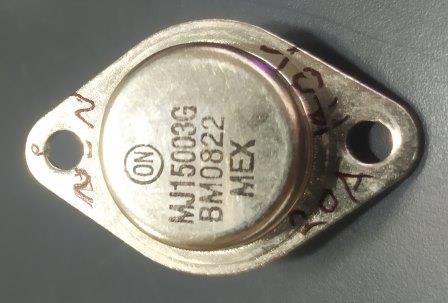

برای انجام این آزمایش از یه ترانزیستور قدرت که ولتاژ 140 ولت و جریان 20 آمپر استفاده کردم

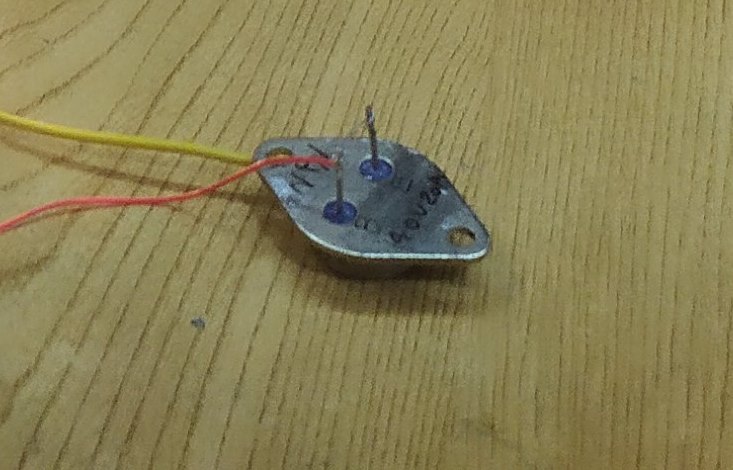

پایه های B و E را بهم متصل و بعنوان یکی از پایه های دیود و پایه C را بعنوان پایه دیگه در نظر گرفتم

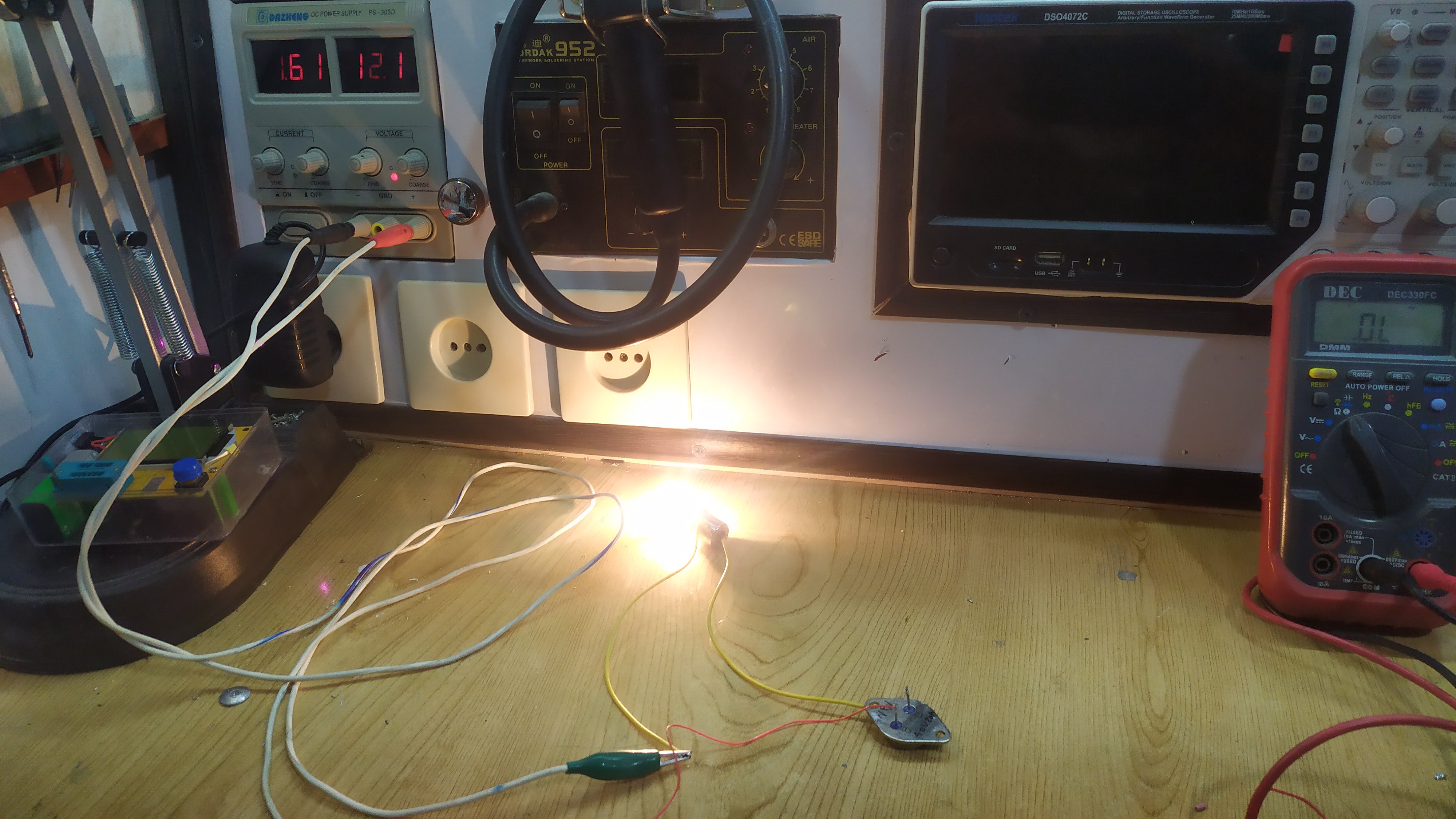

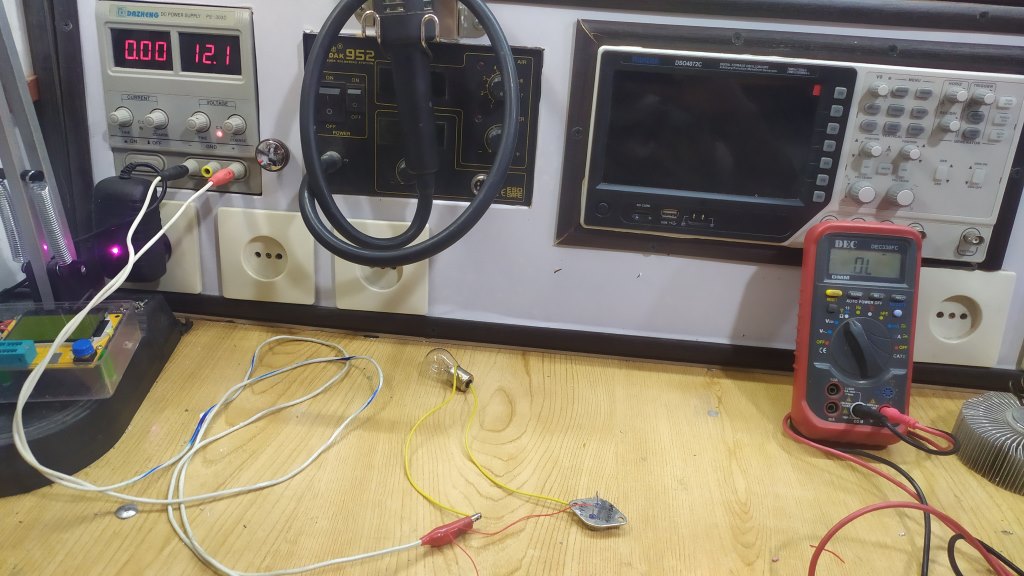

و این دیود دست ساز را بصورت سری به یک لامپ 12 ولت چراغ راهنمایی پراید بسته و مدار را به پاور زدم

در نهایت مدار دیود در یک جهت هدایت و در جهت بر عکس لامپ روشن نمی شد ، گرمای بدنه ترانزیستور هم قابل تحمل بود

جواب آزمایش بسیار عالی بود و قیمت تمام شده یک پنجم الی یکدهم قیمت دیود اصلی در اومد
انشاالله مدارو با ترانزیستور های ماسفت هم تست نموده و نتیجه را خدمت علاقمندان ارائه می نمایم



[azarbai]

با ماسفت نمیشه این کار رو کرد . در ضمن شما امیتر و کلکتور رو باید به هم وصل میکردید



[غزال]

با ماسفت نمیشه این کار رو کرد . در ضمن شما امیتر و کلکتور رو باید به هم وصل میکردید

درود

هر دو موردی که فرمودید نادرسته..
۱- اتصال درین و گیت فت هم مقدوره
۲- کلکتور امیتر نباید بهم متصل بشه.
البته از این حیث حق با شماست که با اتصال کلکتور امیتر بیکدیگر ، دو تا دیود موازی داریم اما دیود بی خاصیتی که جریان بسیار ناچیزی تحمل میکنه .

سپاس
