مشکل: زیاد شدن خروجی منبع تغذیه

[arstan]

سلام
منبع تغذیه که خروجی روی برد آن نوشته به ترتیب 5 و 3.3 و 5 و 12 و 23 است . که با وصل کردن به برق خروجی 7.7 و 3.4 و 7.7 و 18.6 و 33.2 ( با ولت متر اندازه گرفتم ) شده . که نسبت به خود خروجی های نوشته خیلی زیاد است . و مشکل دستگاه اینه که پنل جلو چهار تا 8 نشون میده . آیا مشکل از این اختلاف خروجی است یا چیز دیگه . با تشکر .



[kharad]

درود
عنوان کامل نیست بهتر است ویرایش شود
خازن های خروجی و همچنین
اپتوکوپلر و tl431 را همزمان تعویض نمایید



[غزال]

سلام
منبع تغذیه که خروجی روی برد آن نوشته به ترتیب 5 و 3.3 و 5 و 12 و 23 است . که با وصل کردن به برق خروجی 7.7 و 3.4 و 7.7 و 18.6 و 33.2 ( با ولت متر اندازه گرفتم ) شده . که نسبت به خود خروجی های نوشته خیلی زیاد است . و مشکل دستگاه اینه که پنل جلو چهار تا 8 نشون میده . آیا مشکل از این اختلاف خروجی است یا چیز دیگه . با تشکر .

سلام

بدون مشخصات تغذیه شبیه اینه که بفرمایید شخصی که تب و ضربان قلب و سن و قد و وزن و سابقه بیماری و جنسیتش معلوم نیست همه جاش درد میکنه عیبش چیه ؟

اینکه تغذیه خرابه تردیدی نیست
احتمالا خازن مسیر 3.3 خرابه
از کدوم ولتاژ برای 431 نمونه گرفته ؟

اگه نقشه داری عنایت کن و اگه نداری مارک و مدل دستگاه را اعلام کن
قطعا با رفع ایراد تغذیه چهار تا 8 هم رفع و درست میشه و درهرصورت ابتدا باید تغذیه درست بشه
فیش تغذیه را جدا کن که جایی نسوزه

سپاس



[reza_476]

باسلام
عکسهای روشن و واضح و قابل ارزیابی از برد مدار تغدیه از زیر و رو قرار بده تا راحتتر راهنمایی شوی



[arstan]

سلام و با تشکر

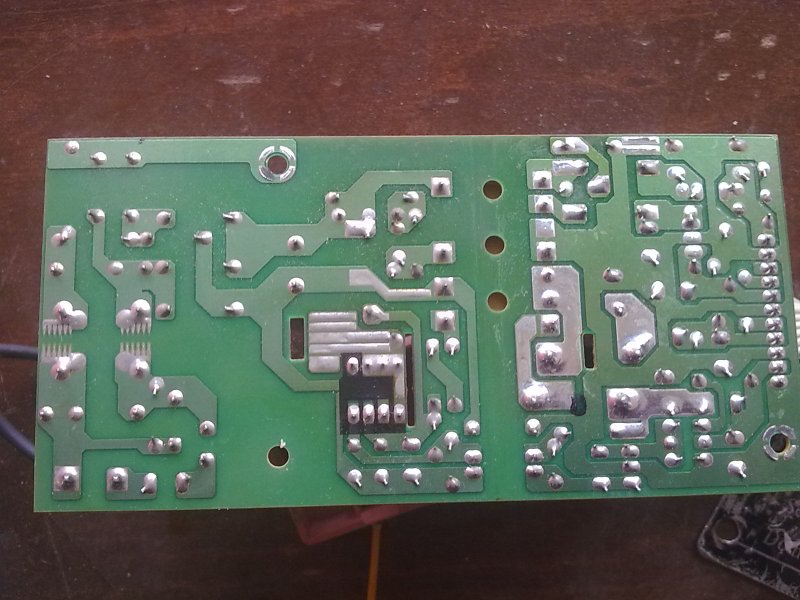

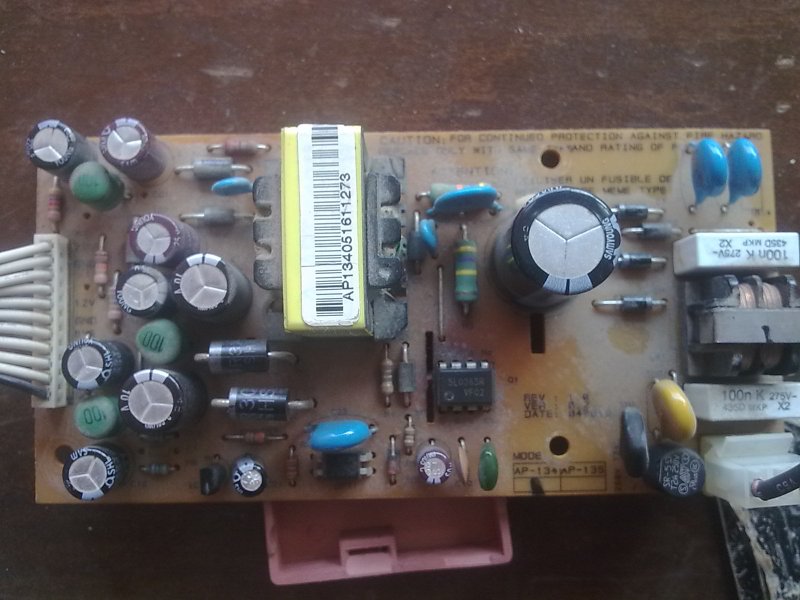

عکس برد میفرستم . و آی سی به شماره 5L0365R و ترانزیستور 431AZ و اوپتی کوپلر به شماره 514V , PC-17L1 است .



[غزال]

سلام و با تشکر
عکس برد میفرستم . و آی سی به شماره 5L0365R و ترانزیستور 431AZ و اوپتی کوپلر به شماره 514V , PC-17L1 است .
مشاهده فایل‌پیوست 83644مشاهده فایل‌پیوست 83645

سلام

خازنهای مسیر 3.3 ولت را تعویض فرمودید ؟
ضمنا نفرمودید کوپلر از کدوم ولتاژ نمونه گرفته
اگر نمیدانید یا نمیتوانید بدانید اشکال نداره ، به روش کورمال خازن بقیه ولتاژها را هم یکی یکی تعویض فرمایید تا درست بشه

سپاس



[arstan]

با سلام
جناب غزال اگه میشه در رابطه با (

کوپلر از کدوم ولتاژ نمونه گرفته ) توضیح مختصری بدید ؟
و کوپلر گرفتم ولی به شماره 741V , PC-17K1 میشه با هم تعوبض کرد ؟
سپاس​



[غزال]

با سلام
جناب غزال اگه میشه در رابطه با (

کوپلر از کدوم ولتاژ نمونه گرفته ) توضیح مختصری بدید ؟
و کوپلر گرفتم ولی به شماره 741V , PC-17K1 میشه با هم تعوبض کرد ؟
سپاس​

سلام

عزیزم من نگفتم کوپلر بخر
با توجه به اینکه مشخصاتی از تغذیه نداده بودید و چاره ای جز تعویض تصادفی قطعات نبوده یکی از دوستان پیشنهاد فرمودند

فعلا فقط پاسخ ها را ارسال کنید کوپلر سالمه

کوپلر 4 پایه داره که دو پایه مرتبط با ولتاژ خروجی تغذیه است و یکی از این دو پایه به 431 مرتبطه
و 431 از طریق دو مقاومت تقسیم ولتاژ به یکی از ولتاژهای خروجی مرتبطه
یعنی وسط این دو مقاومت به پایه فرمان 431 متصل شده
مقدار دومقاومت مذکور چقدره ؟
یکی از این دو مقاومت به کدامیک از ولتاژ ها متصل شده

ضمنا یک خازن خرابه که قبلا هم عرض کردم با توجه به اطلاعات ناچیز بهتره یکی یکی خازنها را تعویض کنی تا درست بشه

اگه میخوای بیشتر بدونی از پست 13 به بعد را در تاپیک زیر مطالعه کن
http://www.irantk.ir/showthread.php?t=35369&p=187073&viewfull=1#post187073

سپاس



[♦Nosrat♦]

سلام
منبع تغذیه که خروجی روی برد آن نوشته به ترتیب 5 و 3.3 و 5 و 12 و 23 است . که با وصل کردن به برق خروجی 7.7 و 3.4 و 7.7 و 18.6 و 33.2 ( با ولت متر اندازه گرفتم ) شده . که نسبت به خود خروجی های نوشته خیلی زیاد است . و مشکل دستگاه اینه که پنل جلو چهار تا 8 نشون میده . آیا مشکل از این اختلاف خروجی است یا چیز دیگه . با تشکر .

سلام دوست عزیز بفرمایید منبع تغذیه چی دستگاهی هست؟



[arstan]

سلام

عزیزم من نگفتم کوپلر بخر
با توجه به اینکه مشخصاتی از تغذیه نداده بودید و چاره ای جز تعویض تصادفی قطعات نبوده یکی از دوستان پیشنهاد فرمودند

فعلا فقط پاسخ ها را ارسال کنید کوپلر سالمه

کوپلر 4 پایه داره که دو پایه مرتبط با ولتاژ خروجی تغذیه است و یکی از این دو پایه به 431 مرتبطه
و 431 از طریق دو مقاومت تقسیم ولتاژ به یکی از ولتاژهای خروجی مرتبطه
یعنی وسط این دو مقاومت به پایه فرمان 431 متصل شده
مقدار دومقاومت مذکور چقدره ؟
یکی از این دو مقاومت به کدامیک از ولتاژ ها متصل شده

ضمنا یک خازن خرابه که قبلا هم عرض کردم با توجه به اطلاعات ناچیز بهتره یکی یکی خازنها را تعویض کنی تا درست بشه

اگه میخوای بیشتر بدونی از پست 13 تاپیک زیر مطالعه کن
http://www.irantk.ir/showthread.php?t=35369&p=187073&viewfull=1#post187073

سپاس

با تشکر
یک پایه کوپلر که به یکی از پایه های 431 وصل است . و دو پایه دیگر 431 که وسطی به گرند و بعدی با دو مقاومتی که گفتید (یکی 1k اهم به 3.3 ولت و دیگری 3k اهم به گرند وصل است . با اهم متر اندازه گرفتم) یکی به گرند و دیگری به خروجی 3.3 ولت وصل است .
