مشکل: ریپل دار بودن خروجی تغذیه بعد از تعمیر

[aomidi]

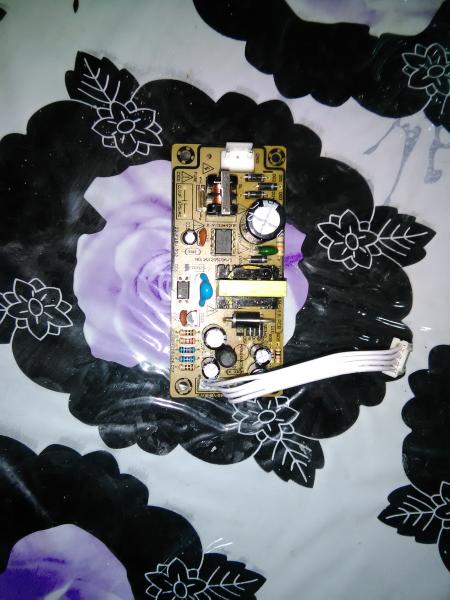

با سلام دستگاهی برای تعمیر اوردنددر تغذیه ان ایسی
ترکیده بود عوض شد وخازنهای دور وبر وخروجی چاپر هم با تعویض تست شد اما خروجی تغذیه ریپل دارد ودر استان ما هم تغذیه کوچک اماده گیرم نیامد ایا راهی برای VIPER22A
تعمیرش هست تمام دیود ها وحتی فتوکوپلر وتی ال 431هم تست شد



[mehran76gh]

سلام بزرگوار

خازن های مسیر خروجی و وردی را تعویض کردید؟؟

و منظور شما از ریپل چی هست؟ اگر دستگاه اسکپ دارید شکل موج ولتاژ خروی را عکس بگیرید و برام ارسال کنید



[aomidi]

سلام تمام خازنها تعویض شدند ودستگاه اسکپ ندارم مثل وقتی با اهمتر عقربه ای خروجی ولتاژ را میگیریم مدام عقربه اهمتر تکان میخوره



[hami5673]

سلام اي سي جنس مرغوب نيست



[mehdifull]

خازن تغذیه تعویض شود
مقاومت 100 که یک سرش به مثبت خازن اصلی و سر دیگرش به کاتد دیود فرکانسی که آندش به درین ای سی میخورد خراب میشود
دیود زنری 12 ولت 1 وات که بین پایه های 1-2 و 3 ای سی است هم میسوزد
زیر بار تست شود اگر باز هم ریپل داشتید ای سی را جنس مرغوب بگذارید .
اما احتمالا زیر بار مشکل نداشته باشه



[aomidi]

متشکر از پاسخهای شما من هم شکم به ایسی میروداما چکار کنم که در شهرکرد یک قطعه فروش بدرد بخور پیدا نمیشه همشون فقط بفکر این هستند که چیزی بدهند دست مشتری پول بگیرند حالا میخواهد دستگاه درست شود میخاد قطعه خراب باشه هیچ فرقی بحالشون نمیکنه پول را گرفتند



[mehdifull]

دیود های خروجی را هم چک کنید بعضی اوقات یکیشون شارت میشه و این مشکل ایجاد میشه .
