سلام
ممنون میشم راهنمایی بفرمایید

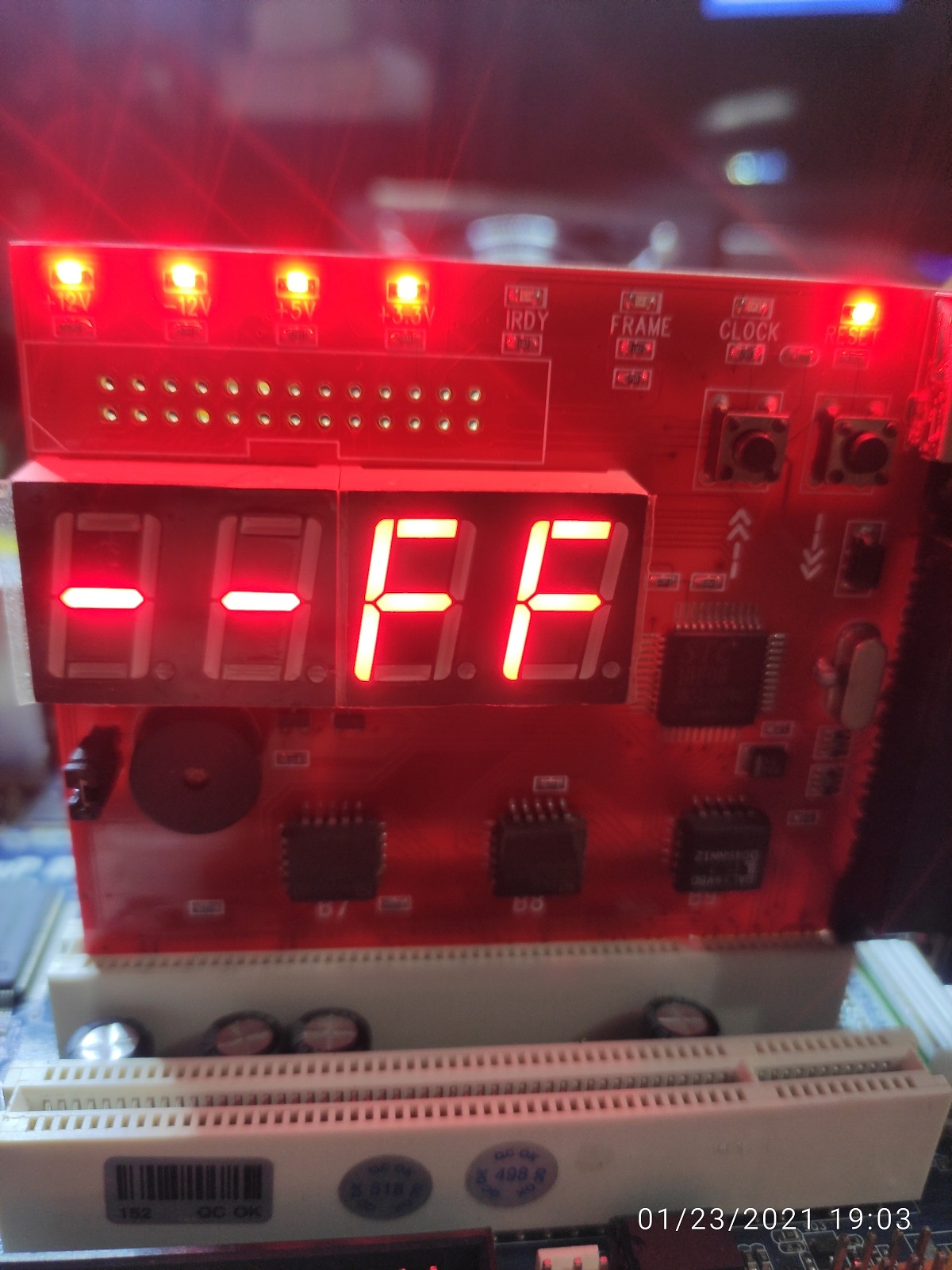

مادربرد روشن میشه و ریست دایم هست طبق عکس
مین روشن میشه و برای خاموش کردن باید فورس شاتدون کرد
سی پی یو و چیپ شمالی دماش ملایم هست
چیپ جنوبی سرد هست و بقیه قطعات هیچ داغی شدیدی ندارن

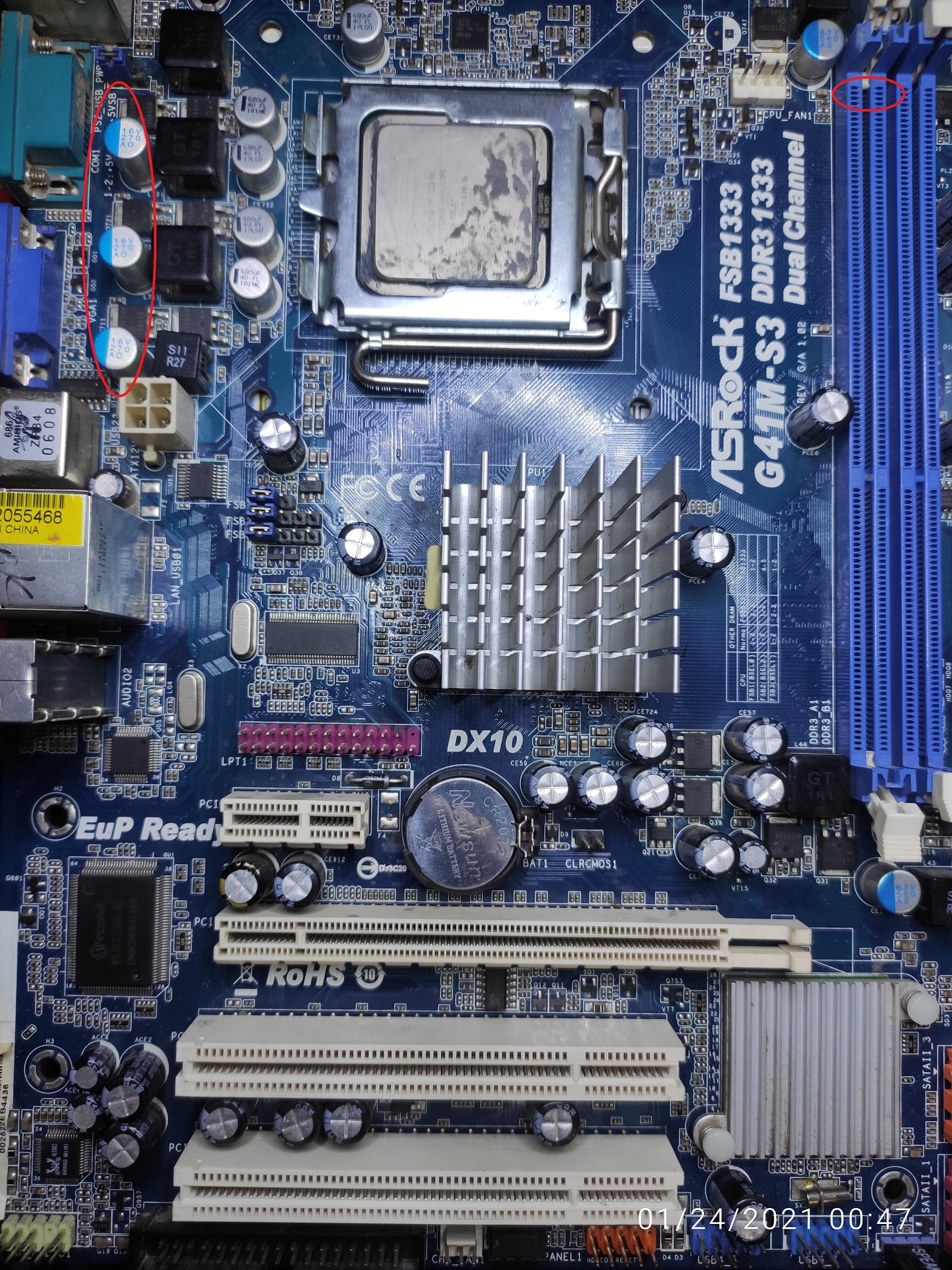

ولتاژ 3 تا خازن و 3 تا ماسفت بینشون 12 هست و این سه تا ماسفت ولتاژ خروجی ندارن بهمراه اون سه تا سلف و سه تا ماسفت بینشون که ولتاژ ندارن
اون پنج تا خازن توسی رنگ هم ولتاژی ندارن
به جز این موارد در تمام خازن ها و چوک ها ولتاژ های مربوط هست
5 و 3 ولت روی پین فرانت و usb هست
ولتاژ رم و ماسفت هاش اوکی هست
ریگلاتور کنار پل جنوبی و pci هر دو ولتاژ 3 و 5 رو دارن
کریستال کنار پل جنوبی دوسرش ولتاژ 0.4 و 0.5 رو دارن
تو اطراف پل جنوبی و شمالی ولتاژ هایی هست

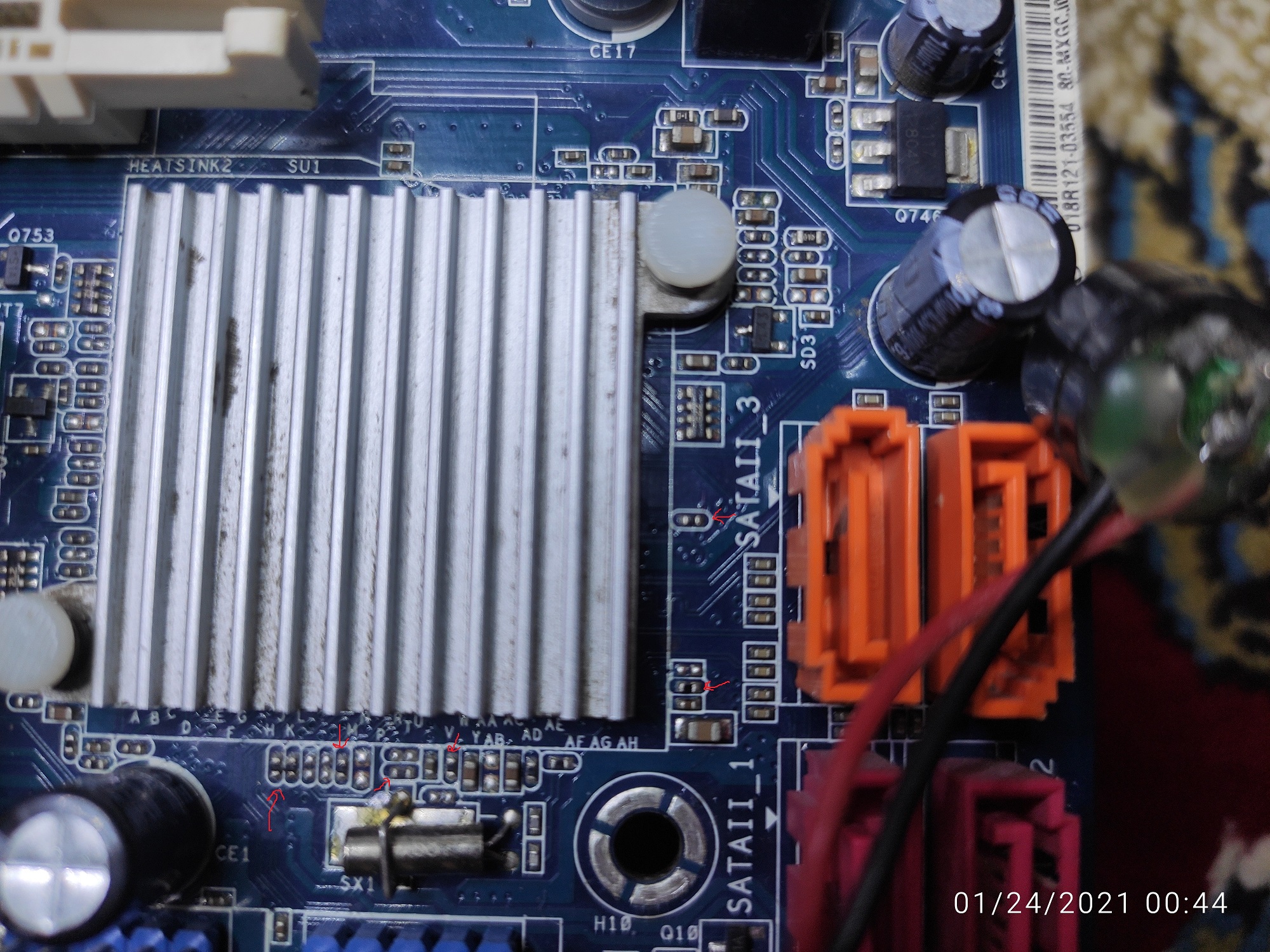

فقط کنار پل جنوبی چند تا خازن smd هست تو عکس مشخص کردم
که دو پایه هاش به هم اتصال کوتاه هستن
مثل اینکه برد ویو این مین موجود نیس
طبق دیتا شیت ازراک g41m-vs3 که همین i.o رو داره پایه 96 به جای 12 میده 1.5 و پایه 97 به جای 5 میده 3 و پایه 98 به جای 3 میده 1.8
پایه های 61 و 91 که برای پل جنوبی ان 3 ولت رو دارن
دیگه اینکه زیر پل ها رو با سرنگ و تزریق تینر شستشو دادم یکم خاکی بود و باتری 3 ولت اوکیه
ای سی بایوس تعویض شده حتی
و مشکلی در سی پی یو و رم یا حتی پاور نیست چون تعویض هم شدند
اگه موردی هست ممنون میشم راهنمایی کنید
فقط میمونه بایوس
پروگرامر من tni 5000 هست خب
بایوس میزنه و مشکلی نیس

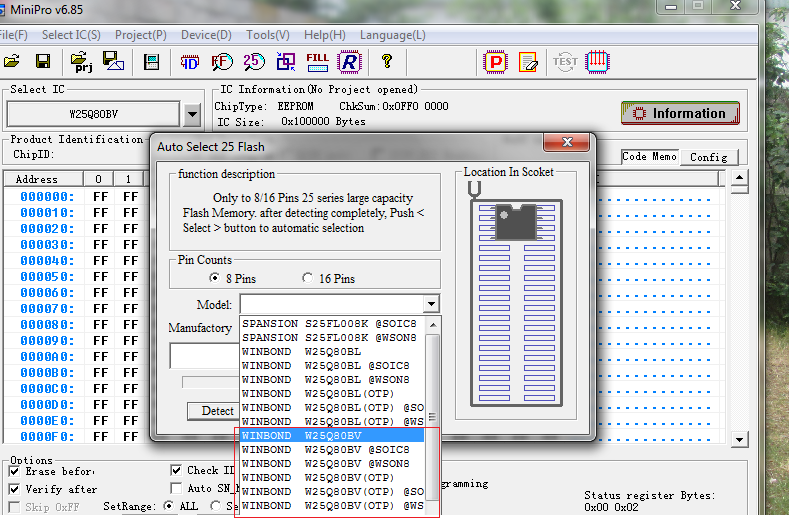

فقط وقتی ای سی بایوس رو تو پروگرامر قرار میدم طبق عکس چند تا گزینه میاره که با توجه به اینکه مدل ای سی W25Q80BVAIG هست نمی‌دونم باید کدوم گزینه رو بزنم یکی دو تا مورد بایوس زدم ولی همون ارور رو دیباگر میاره
و موندم سر این مورد
ممنون از دوستان ببخشید انقدر زیاد نوشتم
ممنون میشم راهنمایی بفرمایید
مادربرد روشن میشه و ریست دایم هست طبق عکس
مین روشن میشه و برای خاموش کردن باید فورس شاتدون کرد
سی پی یو و چیپ شمالی دماش ملایم هست
چیپ جنوبی سرد هست و بقیه قطعات هیچ داغی شدیدی ندارن
ولتاژ 3 تا خازن و 3 تا ماسفت بینشون 12 هست و این سه تا ماسفت ولتاژ خروجی ندارن بهمراه اون سه تا سلف و سه تا ماسفت بینشون که ولتاژ ندارن
اون پنج تا خازن توسی رنگ هم ولتاژی ندارن
به جز این موارد در تمام خازن ها و چوک ها ولتاژ های مربوط هست
5 و 3 ولت روی پین فرانت و usb هست
ولتاژ رم و ماسفت هاش اوکی هست
ریگلاتور کنار پل جنوبی و pci هر دو ولتاژ 3 و 5 رو دارن
کریستال کنار پل جنوبی دوسرش ولتاژ 0.4 و 0.5 رو دارن
تو اطراف پل جنوبی و شمالی ولتاژ هایی هست
فقط کنار پل جنوبی چند تا خازن smd هست تو عکس مشخص کردم
که دو پایه هاش به هم اتصال کوتاه هستن
مثل اینکه برد ویو این مین موجود نیس
طبق دیتا شیت ازراک g41m-vs3 که همین i.o رو داره پایه 96 به جای 12 میده 1.5 و پایه 97 به جای 5 میده 3 و پایه 98 به جای 3 میده 1.8
پایه های 61 و 91 که برای پل جنوبی ان 3 ولت رو دارن
دیگه اینکه زیر پل ها رو با سرنگ و تزریق تینر شستشو دادم یکم خاکی بود و باتری 3 ولت اوکیه
ای سی بایوس تعویض شده حتی
و مشکلی در سی پی یو و رم یا حتی پاور نیست چون تعویض هم شدند
اگه موردی هست ممنون میشم راهنمایی کنید
فقط میمونه بایوس
پروگرامر من tni 5000 هست خب
بایوس میزنه و مشکلی نیس
فقط وقتی ای سی بایوس رو تو پروگرامر قرار میدم طبق عکس چند تا گزینه میاره که با توجه به اینکه مدل ای سی W25Q80BVAIG هست نمی‌دونم باید کدوم گزینه رو بزنم یکی دو تا مورد بایوس زدم ولی همون ارور رو دیباگر میاره
و موندم سر این مورد
ممنون از دوستان ببخشید انقدر زیاد نوشتم
