با عرض وادب

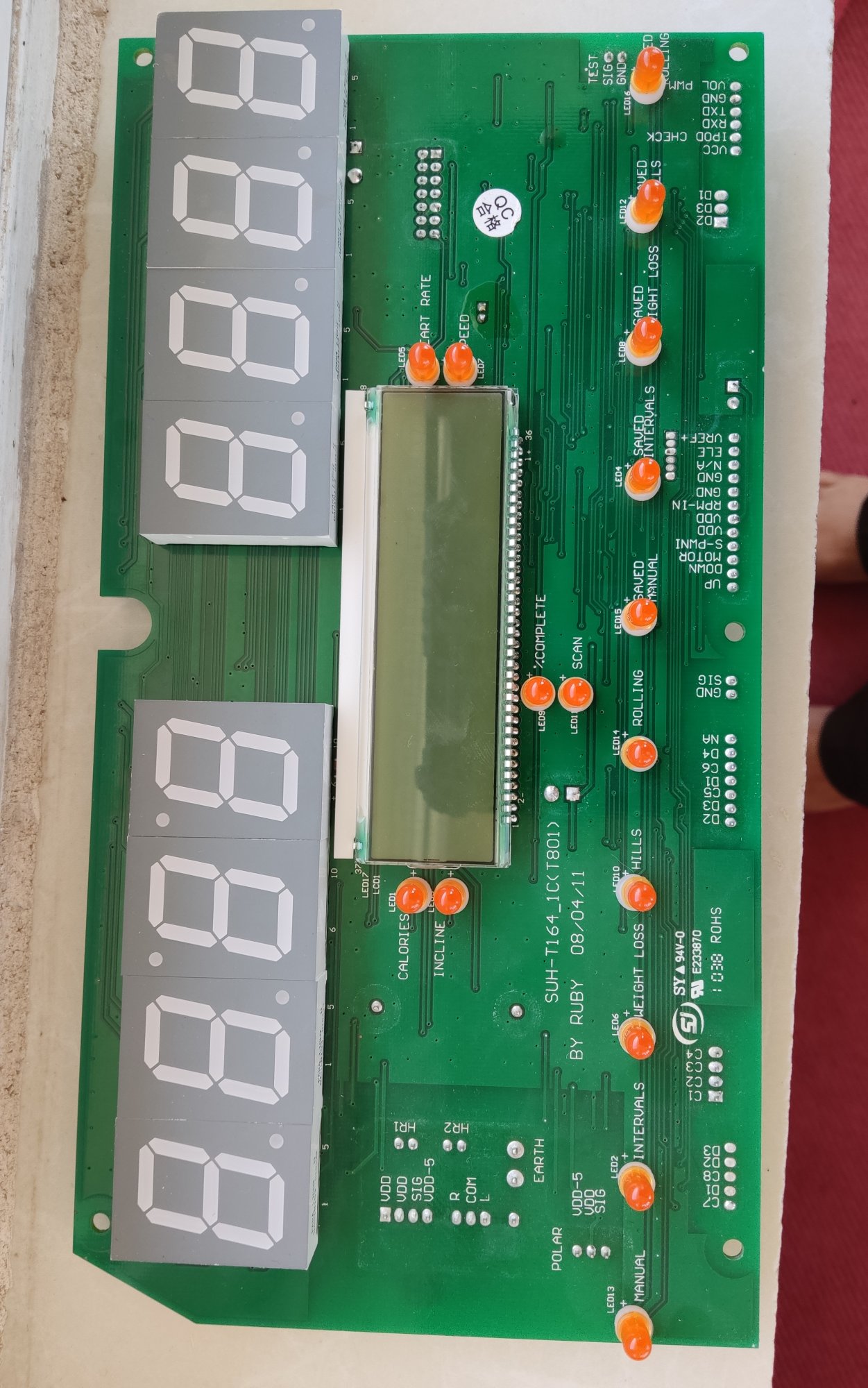

اساتید، مشتری برد نمایشگر تردمیل برا تعمیر اورده بررسی شد یک ایسی ۸ پایه که بنام u1روی برد که احتمالا رگولاتور باشه سوخته متاسفانه نوشته رگولاتور سوخته فقط اخر شمارش 060A میباشد دوستان بنظر شما میتونه رگولاتور باشه؟ و شماره اش می‌تونه چند باشه؟با تشکر از همه



[infoshinfo]

با عرض وادب
اساتید، مشتری برد نمایشگر تردمیل برا تعمیر اورده بررسی شد یک ایسی ۸ پایه که بنام u1روی برد که احتمالا رگولاتور باشه سوخته متاسفانه نوشته رگولاتور سوخته فقط اخر شمارش 060A میباشد دوستان بنظر شما میتونه رگولاتور باشه؟ و شماره اش می‌تونه چند باشه؟با تشکر از همه

سلام
با توجه به آرایش دیود و سلف در کنار آیسی، این قطعه یه DC DC Convertor هست و به نظر تشخیص شما صحیحه.

۱- تا قبل از اینکه همکاران نظر خودشون رو بدن؛ زحمت بکشید و بررسی بفرمایید؛ خروجی آیسی DC DC Convertor که ظاهرا وارد دیود DZ و سپس سلف ۳۳۰ هانری در سمت راست تصویر میشه (البته اگر مسیر ترک‌ها رو از روی تصویر ارایه شده شما درست تشخیص داده باشم) به کدوم آیسی‌ها وارد شد؛ و سپس از روی دیتاشیت آیسی‌ها؛ ولتاژ VCC اونها رو استخراج بفرمایید؛ تا مشخص بشه خروجی DC DC Convertor چند ولته.

۲- دقت داشته باشید که سوختن DC DC Convertor بی دلیل نیست و قطعا آمپر کشیدن بیش از حد مسبب چنین حالتیه، لذا از یافتن عیب اصلی که باعث سوختن DC DC Convertor شده؛ غافل نشید.

۳- اگر تصویر نزدیک و واضحی از بخش بالای برد که آسیب دیده ارایه بدید؛ به نحوی که علاوه بر قابل تشخیص بودن کد باقی مانده آیسی، مسیر ترک‌ها مشخص باشه؛ مطلوب‌تر خواهد بود.



[پاپ]

درود واقعا سپاسگزارم بسیار مطالب آموزشی فرمودید که برای تعمیربردهای دیگه ای بکار گرفته شود.ممنونم در اسرع وقت عکس واضحی خدمتتان آپلود میشه



[پاپ]

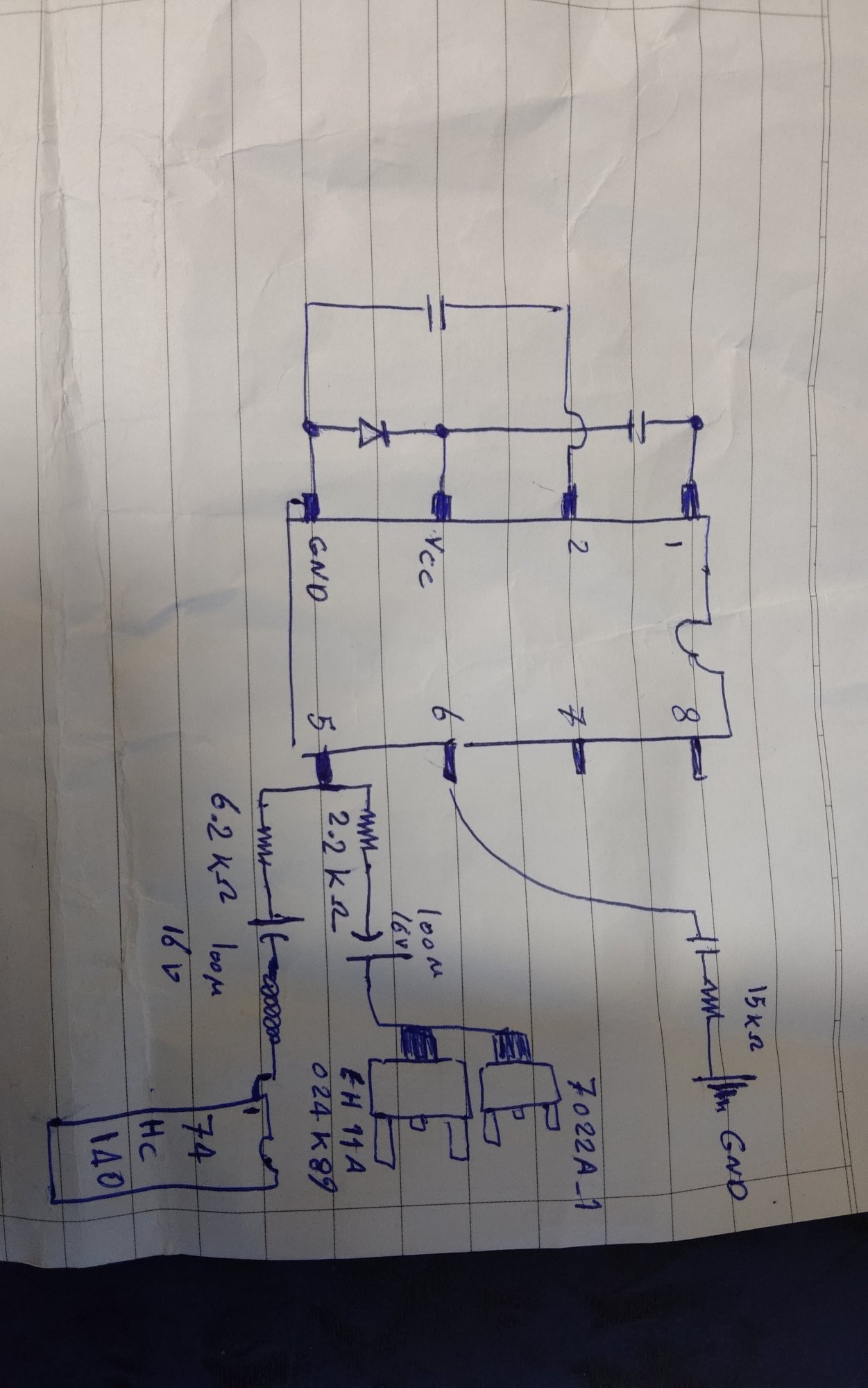

سلام خدمت همه دوستان نمایشگر ترمیل باز مشتری آورده.گفتم خدمتتان نقشه ورودی و خروجی ایسی بکشم تا اگه زحمتی نیست راهنمایی بفرمایید رگولاتور سوخته بود فقط اخر شماره اش 060A بود حدوداً بنظر شما چی بزارم بجاش
