سلام

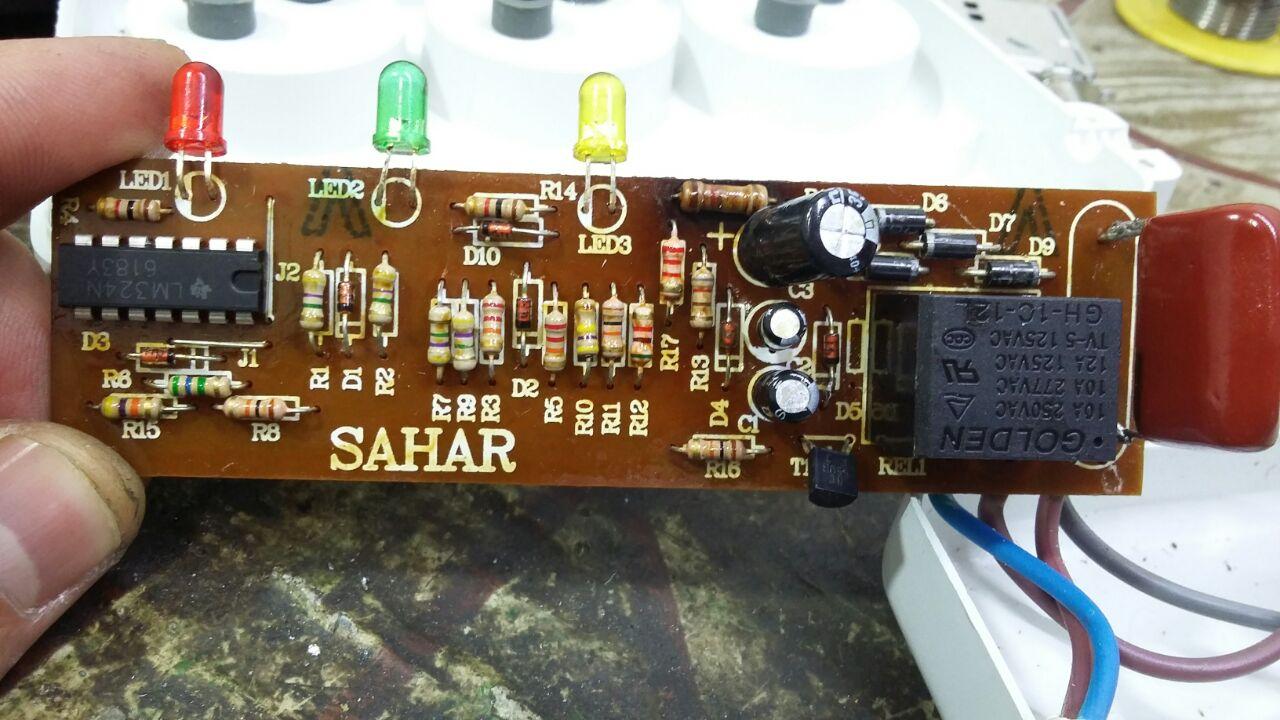

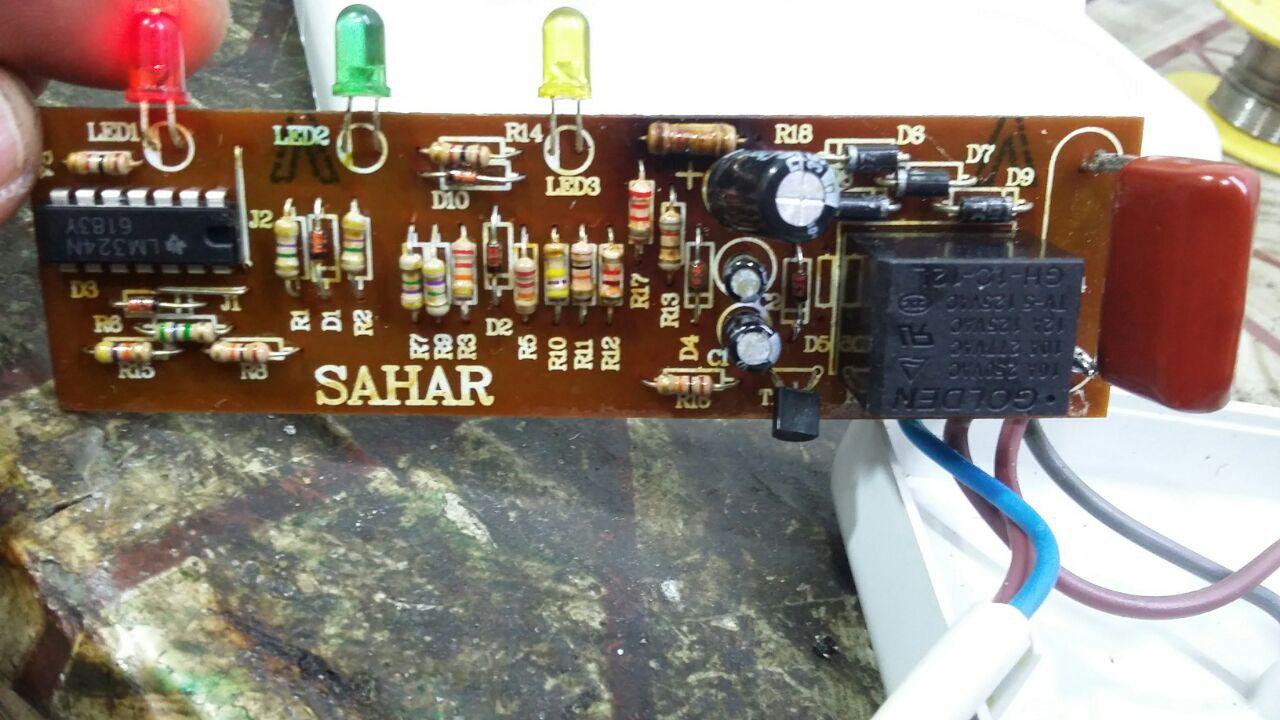

چرا قطعاتو اینجوری لحیم کردی بگذریم
طبق دیتاشیت lm324ببین تغذیه به پایه هتی مورد نظر ایسی میرسه اگه نرسه با این شرایط احتمال خرابی یکی از زنرها هست
2.خازن تایمر که فکر کنم100میکرو باشه، رو تعویض کن به پایه 2ایسی وصل میشه
3.ترانزیستور945را تست یا تعویض کن
4.احتمال سوختن ال ای دی سبز و زرد وجود دارد و چون در بعضی مدارها نقش دیودم دارن عملکرد ایسیو مختل میکنه
با سلام
قبل از تعویض آی سی از میزان خروجی تغذیه مدار مطمئن می شدید ممکنه بخاطر نوساناتش بازم اسیب بزنه. رله و خازن 684 اخرین قطعات تعویضی می بودن. اول دیود ها و ترانزیستور ها رو خارج از مدار تست کنید
تشکر از شما اساتید عزیز

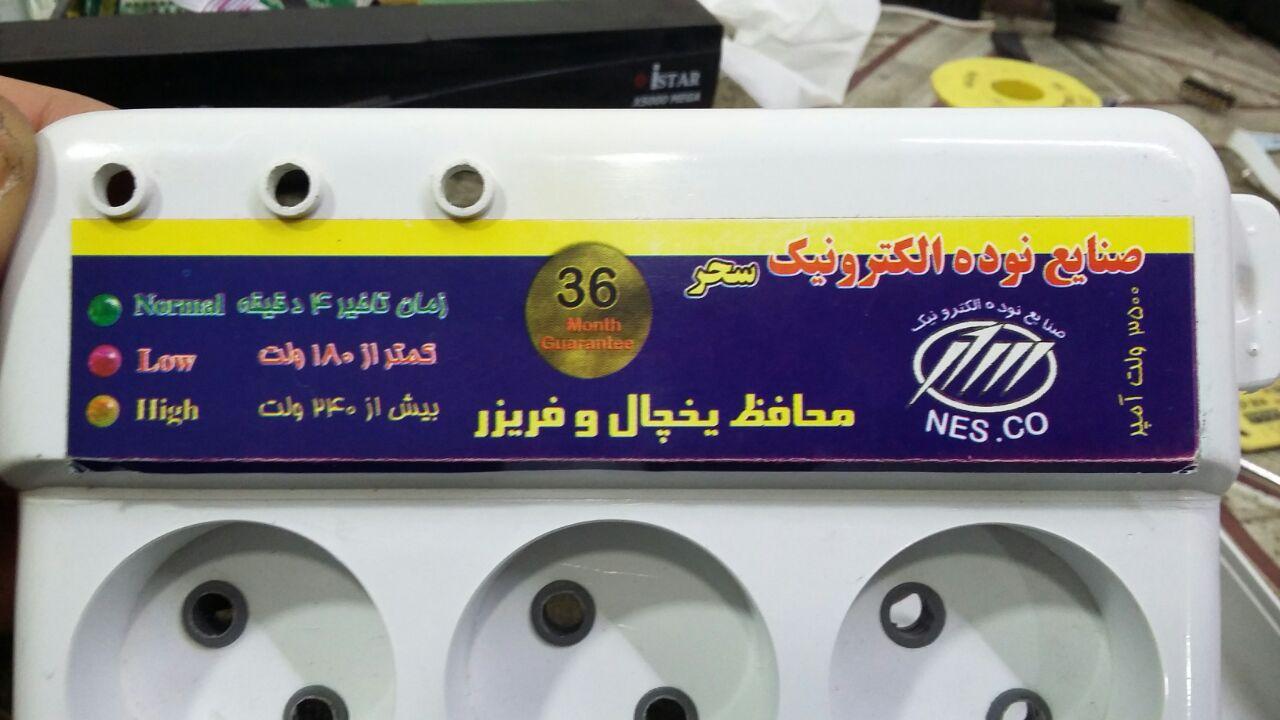

دوستان تمام دیودها تست شدن و سالم هستن LED ها هم چک کردم سالم هستن این نوع محافظ خیلی اشغالن مگه اساتید تجربه ی در این زمینه داشته باشن چون واقعیت همه قطعات تست شدن.
