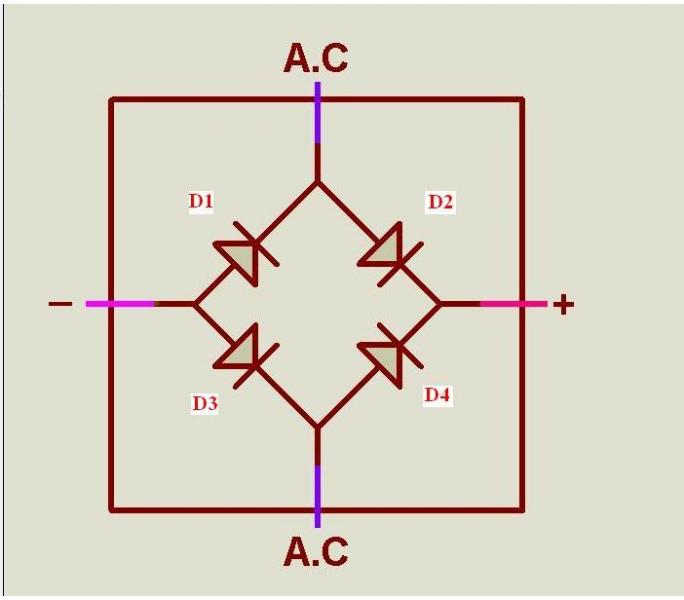

برای تست پل دیود به روش زیر اقدام می کنیم.
اول، مولتی میتر دیجیتال را روی علامت تست دیود قرار می دهیم.
1- سیم قرمز مولتی میتر را روی علامت منفی پل دیود قرار می دهیم، سیم مشکی را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، ولتاژ خوانده شده باید بین 0.5 الی 0.7 ولت باشد.
2- سیم مشکی مولتی میتر را روی علامت منفی پل دیود قرار می دهیم، سیم قرمز را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد.
نتیجه : دیود های D1 و D3 سالم می باشند.
3- سیم قرمز مولتی میتر را روی علامت + پل دیود قرار می دهیم، سیم مشکی را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد.
4- سیم مشکی مولتی میتر را روی علامت + پل دیود قرار می دهیم، سیم قرمز را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، ولتاژ خوانده شده باید بین 0.5 الی 0.7 ولت باشد.
نتیجه : دیود های D4 و D2 سالم می باشند.
5- سیم قرمز مولتی میتر را روی علامت منفی پل دیود و سیم مشکی را روی علامت + پل دیود قرار می دهیم، ولتاژ خوانده شده بایدبین 1 الی 1.4 باشد( جمع ولتاژ سری 2 دیود در حالت بایاس مستقیم)
6- سیم قرمز مولتی میتر را روی روی علامت + پل دیود و سیم مشکی را روی علامت - پل دیود وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد. ( البته نیازی به تست مرحله 5 و 6 نیست، فقط اشاره به تست دو دیود سری شده و روش آزمایش آن ها اشاره می شود)
روش تست پل دیود با اهمتر عقربه ای:
اول مولتی میتر عقربه ای را در وضعیت اهم قرار دهید، سپس برای تست پل دیود با مولتی میتر عقربه ای، شما باید فیش نری قرمز اهمتر را داخل فیش مادگی سیاه رنگ دستگاه و فیش نری مشکی را به فیش مادگی قرمز دستگاه وصل کنید و موارد 1 الی 6 را تکرار کنید.
توجه :
چون جهت جریان در اهمتر های عقربه ای 180 درجه با اهمتر های دیجیتال تفاووت دارد.
برای تست پل دیود به روش زیر اقدام می کنیم.
اول، مولتی میتر دیجیتال را روی علامت تست دیود قرار می دهیم.
1- سیم قرمز مولتی میتر را روی علامت منفی پل دیود قرار می دهیم، سیم مشکی را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، ولتاژ خوانده شده باید بین 0.5 الی 0.7 ولت باشد.
2- سیم مشکی مولتی میتر را روی علامت منفی پل دیود قرار می دهیم، سیم قرمز را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد.
نتیجه : دیود های D1 و D3 سالم می باشند.
3- سیم قرمز مولتی میتر را روی علامت + پل دیود قرار می دهیم، سیم مشکی را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد.
4- سیم مشکی مولتی میتر را روی علامت + پل دیود قرار می دهیم، سیم قرمز را به دو سر علامت A.C بصورت جداگانه و تک تک وصل می کنیم، ولتاژ خوانده شده باید بین 0.5 الی 0.7 ولت باشد.
نتیجه : دیود های D4 و D2 سالم می باشند.
5- سیم قرمز مولتی میتر را روی علامت منفی پل دیود و سیم مشکی را روی علامت + پل دیود قرار می دهیم، ولتاژ خوانده شده بایدبین 1 الی 1.4 باشد( جمع ولتاژ سری 2 دیود در حالت بایاس مستقیم)
6- سیم قرمز مولتی میتر را روی روی علامت + پل دیود و سیم مشکی را روی علامت - پل دیود وصل می کنیم، مولتی میتر علامت بینهایت یا مدار باز را باید نشان دهد. ( البته نیازی به تست مرحله 5 و 6 نیست، فقط اشاره به تست دو دیود سری شده و روش آزمایش آن ها اشاره می شود)
روش تست پل دیود با اهمتر عقربه ای:
اول مولتی میتر عقربه ای را در وضعیت اهم قرار دهید، سپس برای تست پل دیود با مولتی میتر عقربه ای، شما باید فیش نری قرمز اهمتر را داخل فیش مادگی سیاه رنگ دستگاه و فیش نری مشکی را به فیش مادگی قرمز دستگاه وصل کنید و موارد 1 الی 6 را تکرار کنید.
توجه :
چون جهت جریان در اهمتر های عقربه ای 180 درجه با اهمتر های دیجیتال تفاووت دارد.
