تجربیات: روش تست ترانزیستور های فت

[محمدزادهmmh]

روش تست ترانزیستور های فت

سلام و درود خدمت همکاران عزیز

بنده تعمیرکار تلویزیون هستم
جهت تست ترانزیستور های فت در خارج از برد بدین بدین صورت عمل میکنم و تا به حال نتیجه گرفته ام
و روی فت هایی که در پاور تلویزیون، پاور مانیتور ، پاور و مین کامپیوتر و لب‌تاپ هستند آزمایش شده و نتیجه داده
[اگر مغایرتی وجود دارد،
یاهمکاران نقطه نظر یا پیشنهادی دارنداصلاح کنند]

درود



[محمدزادهmmh]

روی دستگاه‌های ذکر شده بر اساس نوع فت ممکن است ۳ حالت مختلف وجود داشته باشد



اگر در هنگام تست یکی از این حالتها بود فت سالم است



[محمدزادهmmh]

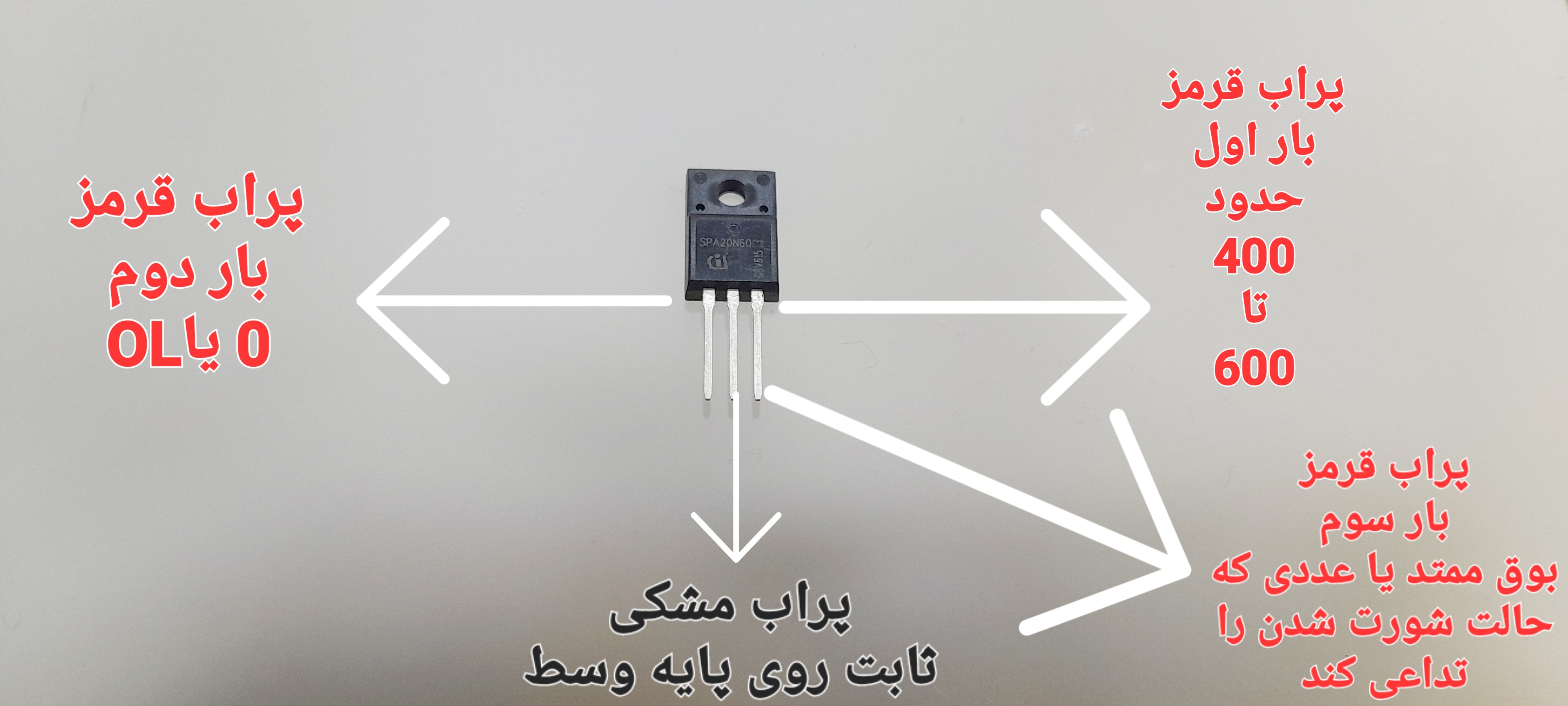

(حالت اول)
پروب مشکی روی پایه وسط بصورت ثابت نگه داشته شود
و مولتی متر در حالت دیود چک باشد
-پروب قرمز یک بار به پایه سمت راست
(عددی حدود 400تا 600 نمایش داده میشود)
-سپس پروب مولتی متر را به پایه سمت چپ میزنیم هیچ عددی نباید نشان بدهد( صفر یا عدد پیش‌فرض مولتی متر)
مجددا پراب قرمز را به پایه سمت راستی میزنیم این بار مولتی متر بوق می‌زند یا عددی در حد شورت در نمایشگر نشان میدهد


مانند فت 20n60

که این نشان از سلامت فت است



[محمدزادهmmh]

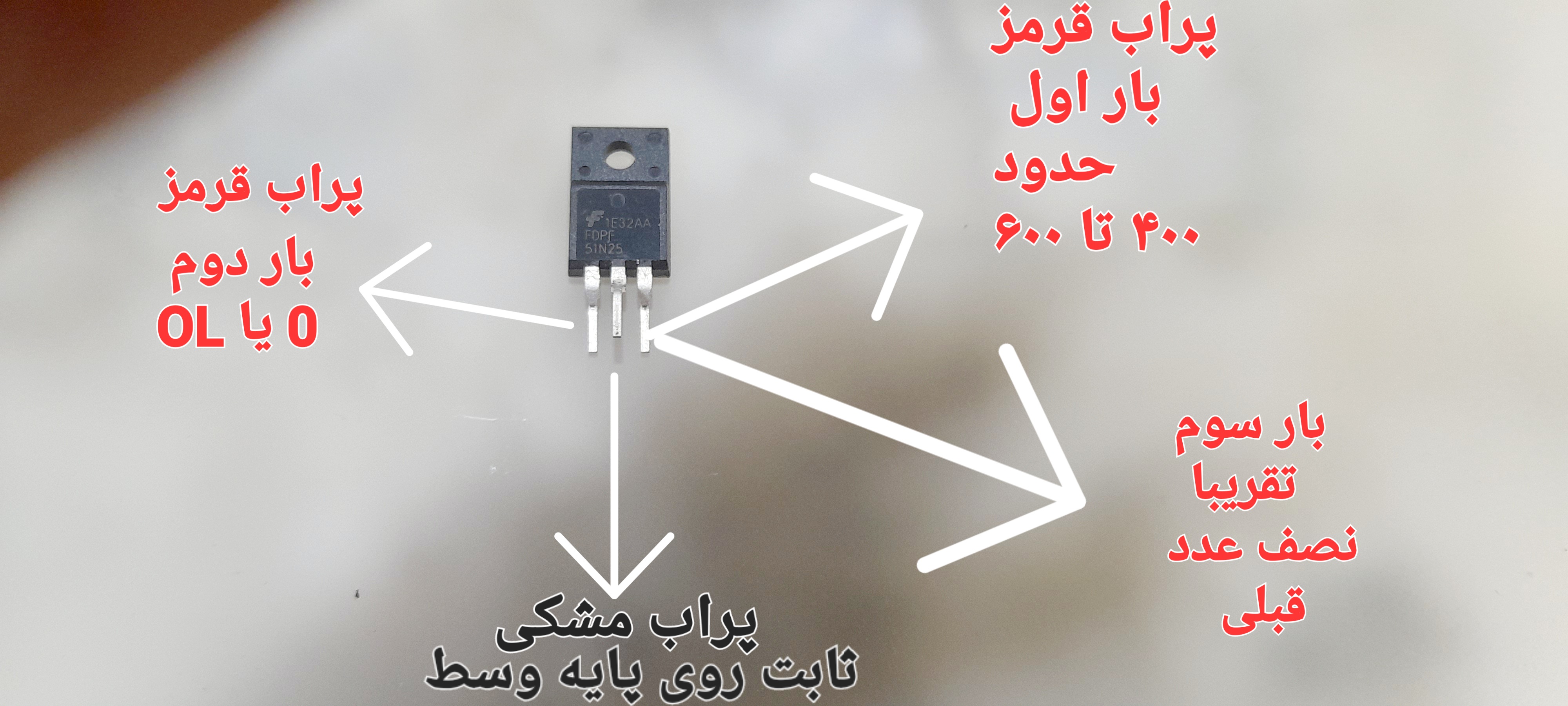

حالت دوم
-پروب قرمز یک بار به پایه سمت راست
(عددی حدود 400تا 600 نمایش داده میشود)
-سپس پروب مولتی متر را به پایه سمت چپ میزنیم هیچ عددی نباید نشان بدهد( صفر یا عدد پیش‌فرض مولتی متر)
سپس مجددأ پراب قرمز را به پایه سمت راستی میزنیم
در نمایشگر مولتی متر حدودا نصف عدد قبلی نشان داده میشود


مانند فت 51n25


که این نشان از سلامت فت است



[محمدزادهmmh]

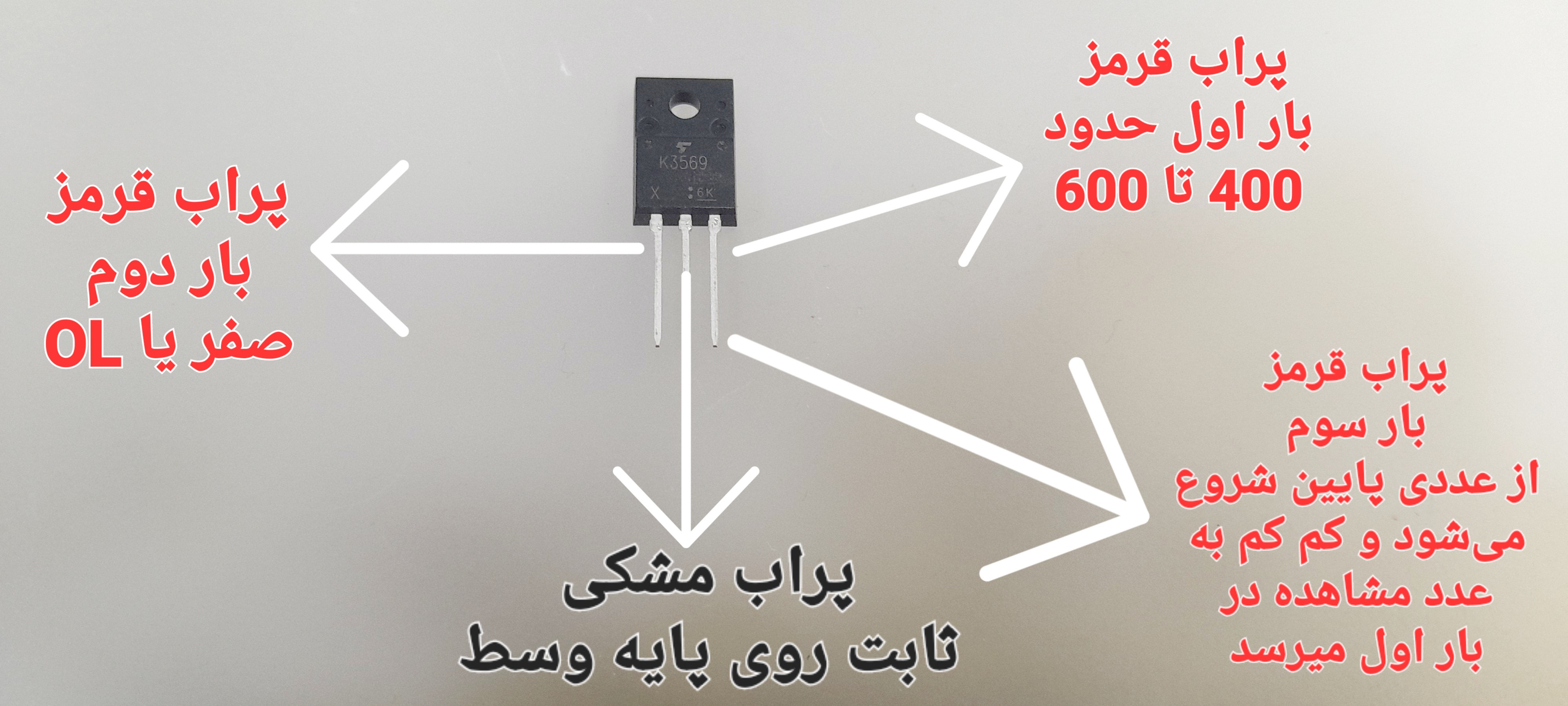

حالت سوم

-پروب قرمز یک بار به پایه سمت راست
(عددی حدود 400تا 600 نمایش داده میشود)
-سپس پروب مولتی متر را به پایه سمت چپ میزنیم هیچ عددی نباید نشان بدهد( صفر یا عدد پیش‌فرض مولتی متر)
سپس مجددأ پراب قرمز را به پایه سمت راستی میزنیم
مشاهده می‌شود از یک عدد پایین شروع شده و کم کم زیاد می‌شود و دقیقا به عدد اولی که قبلا دیدیم می‌رسد
که این نشان از سلامت فت است


مانند فت K3569



[محمدزادهmmh]

اگر یکی از این حالات بود فت سالم است غیر از این بود فت خراب است

البته تمامی حالات و رفتارهای فت در مدار را بااین روش ها نمی‌توان تست کرد

اما کاچی بعض هیچی است
و معمولا روش کارآمد و کار راه اندازی است


البته دوستان هم در پست‌هایی روش‌هایی رو برای تست اعلام کرده اند و من کاری رو که خودم انجام می‌دهم رو بیان کردم
و تا به حال کارم لنگ نمونده

امید که حق مطلب عطا شده باشد

بدرود



[محمدزادهmmh]

برای اینکه موضوع به چالش کشیده بشه و نقاط قوت و ضعف روش‌هایی که عرض کردم پیدا بشه لطفا اساتید
از نظریات خود دریغ نفرمایند
سپاس و تشکر



[electronium]

ماسفت چند نوع داریم n-channel و p-channel و همین طور به نوع افزایشی و کاهشی در نتیجه دو نوع روش تست متفاوت ازهم را دارا هستند و اینکه در هر تست به حالت تست دیودی - تست بوق - تست اهم تقسیم می شوند که در واقع تست تکمیلی این قطعه محسوب می شود که اکثراٌ به تست دیودی اکتفا می کنند ولی کافی نیست تست تکمیلی تست اهم (تست نشتی می باشد)
برای تست هر قطعه باید با ساختار قطعه آشنا باشیم تا بتوانیم درک کاملی از قطعه و نحوه کار و تست آن را داشته باشیم
در نوع کانال منفی n سورس گراند است ولی در نوع p کانال مثبت درین گراند هست تست تکمیلی قطعه زمانی ساده هست که فقط از lcr متر استفاده کنیم واگرنه تست تکمیلی با مولتیمتر بالغ بر بیش از 10 مرحله هست



[محمدزادهmmh]

ماسفت چند نوع داریم n-channel و p-channel و همین طور به نوع افزایشی و کاهشی در نتیجه دو نوع روش تست متفاوت ازهم را دارا هستند و اینکه در هر تست به حالت تست دیودی - تست بوق - تست اهم تقسیم می شوند که در واقع تست تکمیلی این قطعه محسوب می شود که اکثراٌ به تست دیودی اکتفا می کنند ولی کافی نیست تست تکمیلی تست اهم (تست نشتی می باشد)
برای تست هر قطعه باید با ساختار قطعه آشنا باشیم تا بتوانیم درک کاملی از قطعه و نحوه کار و تست آن را داشته باشیم

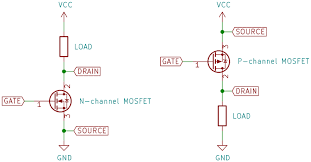

در نوع کانال منفی n سورس مشترک است ولی در نوع p کانال مثبت درین مشترک هست تست تکمیلی قطعه زمانی ساده هست که فقط از lcr متر استفاده کنیم واگرنه تست تکمیلی با مولتیمتر بالغ بر 10 مرحله هست
مشاهده فایل‌پیوست 190521

با تشکر از شما اگه امکان داره در مورد روش تست باlcr متر

و تست تکمیلی که بالغ بر ۱۰ مرحله است توضیحاتی ارائه فرمایید تا از تجربتان استفاده نماییم
با تشکر



[electronium]

با تشکر از شما اگه امکان داره در مورد روش تست باlcr متر

و تست تکمیلی که بالغ بر ۱۰ مرحله است توضیحاتی ارائه فرمایید تا از تجربتان استفاده نماییم
با تشکر

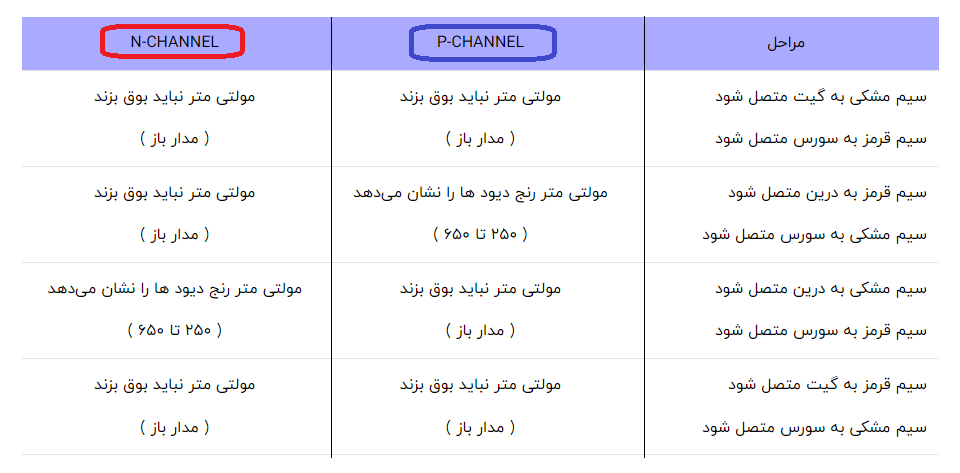

1- تست بوق(هر پایه ای در حالت ماسفت خاموش بوق بزنه ماسفت مرخصه)
2-تست دیود (میزان دیود فست بین پایه درین و سورس) قبل تست ماسفت رو تخلیه( سه پایه رو شورت می کنیم) می کنیم اگر پیوند درین سورس بسته هست باز شود
3- تست نشتی (میزان مقاومت نشتی بین پایه درین - سورس- گیت) نباید از حالت سالم در حالت خاموش قطعه به مراتب پایین تر باشد
4- تست تکمیلی
5-6-7-8-9-10-11-12-13
14-نشانه بعضی از ماسفت های لو ولتاژا وقتی ماسفت بسته می شود (روشن می شود) درین به سورس بوق می زند ولی در ماسفت های های ولتاژ با اهم کم هم عکس العمل نشان می دهند
