مشکل: روشن ولتاژB+ و ارور 8در لپتاپ اچ پی ELITEBOOK8740W

[samad-ch]

سلام

لپتاپ مدل فوق آبخوردگی روی مین برد داشت
محدوده آبخوردگی رو مشخص کردم

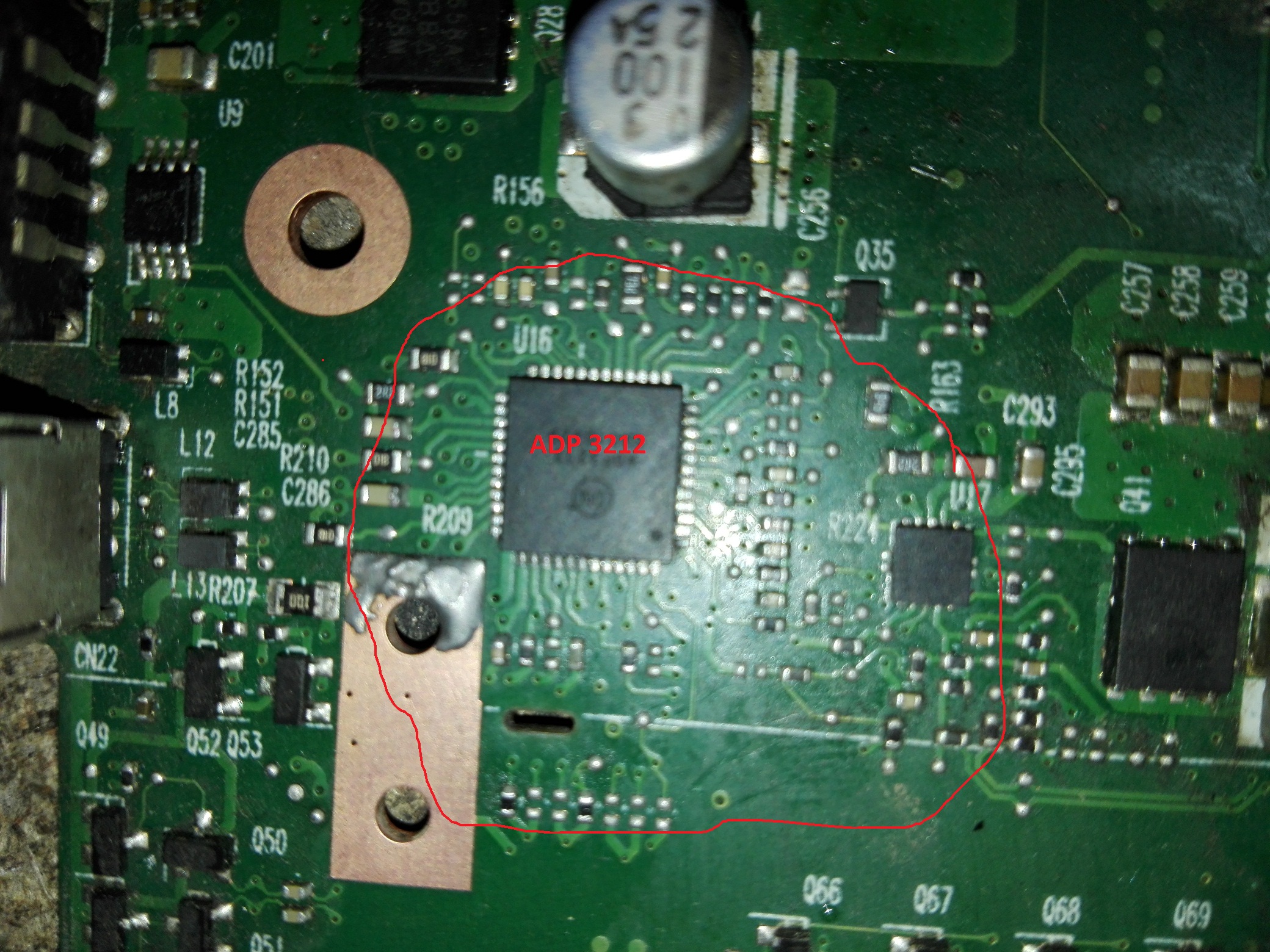

شستشو دادم و آی سیADP3212رو مجددا لحیمکاری کردم
الان ارور8میزنه

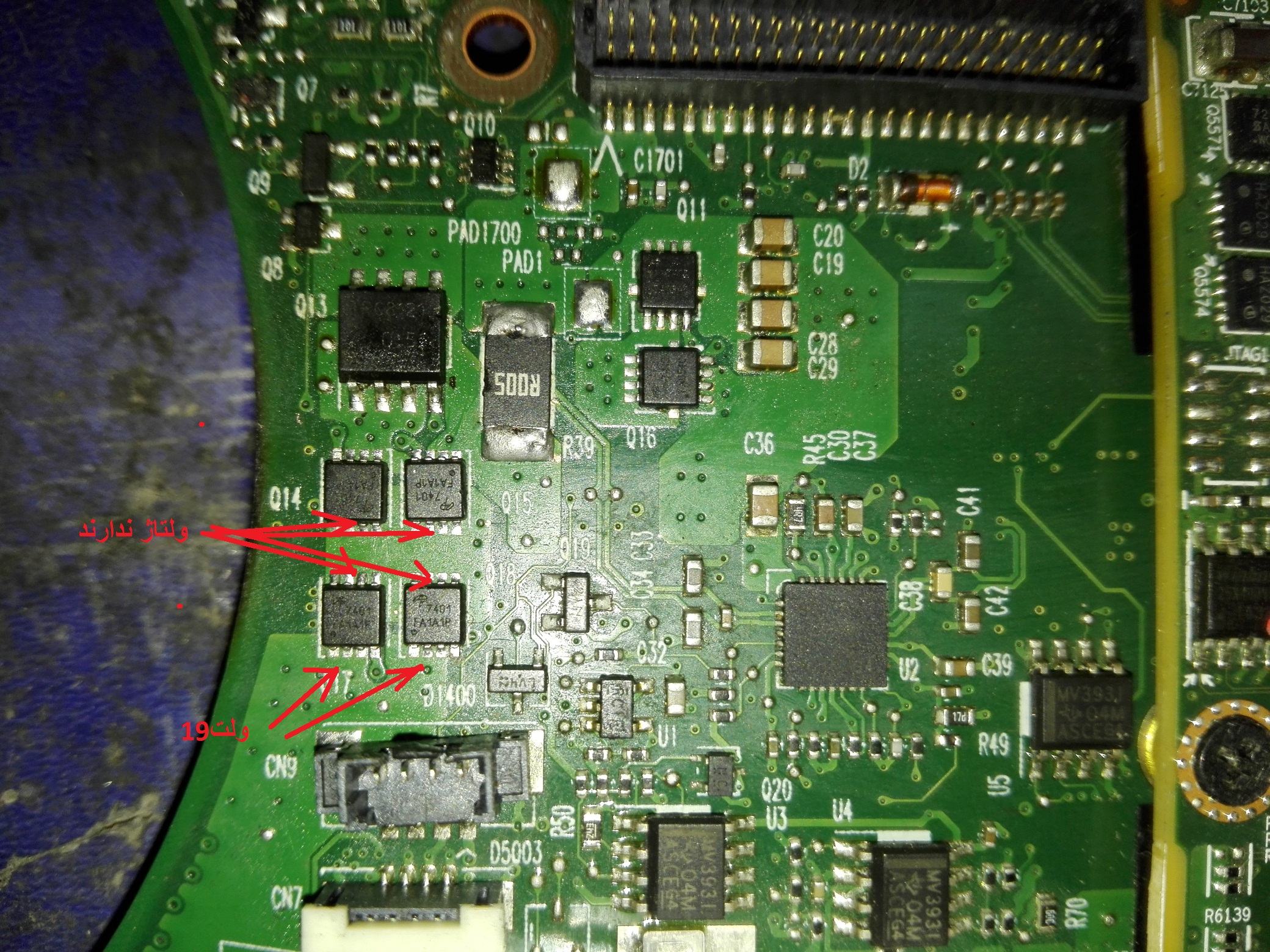

19ولت رو فقط تا 2عدد فت اول دارم و روی کارت گرافیگ دارم
IOولتاژ های1.8 و 2.2 و 3.3 رو داره ولی ولتاژ بالاتری رویIO نیست
آی سی بایوس ولتاژ داره
آی سی شارژ هیچ ولتاژی نداره
فت های اطراف CPUهیچ ولتاژی ندارن

ADP3212 دیتاشیتش زده قابل پروگرام

لطفا راهنمایی بفرمایید



[khelane]

سلام
ارور 8 یعنی چی>؟ دقیقا توضیح بدید
زمان وصل کردن شارژر قطعه ای داغ میکنه ؟
بررسی چشمی و استفاده از لوپ توصیه میشه
فتها هم بهتره تست بگیرید
خود ای سی هم ببیند پایه های ورودی و خروج یولتاژ دارند و پایه های تحریک ماسفتها هم همینطور
ضمنا یه بار بدونه سی پی یو استارت کن ببین ولتاژها تغییر میکنن
دیتاشیت هم بزارید بهتر میشه بررسی کرد
موفق باشی



[samad-ch]

ارور8 یعنی با زدن کلید پاور چراغ شارژ 8بار روشن میشه
هیچ قطعه ای داغ نمیکنه
با لوپ نگاه کردم پایه های آی سی درست لحیم شدن
فتها هر4تاش سالم هستن
آی سی adp3212هیچ ولتاژی نه ورودی نه خروجی نداره
بدونcpu تغییری نکرد
با تحریک موسفت ها با لمس ولتاژ19از موسفت ها عبور میکنه و موسفت هایcpu و قسمت های زیادی از مین برد ولتاز بهش میرسه ولی روی ارور تاثیری نداره

من فقط رویioولتاژ های زیر5ولت رو دارم
همچنین کارت گرافیک این مدل روی اسلت سوار میشه و19 ولت رو روی ورودیش دارم
روی آیسی بایوس هم 3.3دارم.اگه آی سی رو خام بزارم چراغ شارژ مرتب چشمک میزنه-اگه یه فایل بایوس مال یه مدل دیگه بریزم روش چراغ شارژ هنگاه وصل آداپتور 2ثانیه روشن میمونه و با استارت زدن دیگه ارور8 رو نداره
کلا با بایوس های مختلف چراغ شارژ حالت های مختلفی چشمک میزنه
رویecهیچ ولتاژی ندارم
روی آی سی شارژ ولتاژ ندارم
هیچ قطعه معیوبی پیدا نکردم

ممنون بابت پاسخ



[samad-ch]

اینم دیتاشیت خدمت شما بزرگوار

متاسفانه نقشه و بایوس این مدل رو نتونستم پیدا کنم



[khelane]

8 بار روشن شدن میتونه از خرابی بخش برق باشه که تو اینترنت هم سرچ کنی بهش میرسی
بهتون پیشنهاد میدم حتما از یه اداپتور مطمئن یا از منبع تغذیه استفاده کنید چون خودم سر شارژری که ولتاژ درست میداد و مشکلی نداشت یه دستگاه رو خراب اعلام کردم بعد اتفاقی یه شارژر دیگه وصل کردم و دیدم نه از شارژر هستش بهتون پیشنهاد میکنم حتما از یه منبع مطمئن استفاده کنید
ضمنا تا از بایوس و ای سی EC مطمئن نشدید نرید سراغ بقیه چیزها حتما حتما از این بابت مطمئن بشید و قبلش از ای سی ها بکاپ بگیرید
ای این سی هم که گذاشتید برای فعال شدن نیاز به ولتاژی مناسب برای فعال شدن داره یعنی باید هم ولتاژ ورودی ای سی رو داشته باشید
پایه های PVCC و VCC و EN رو اندازه گیری کنید ببینید ولتاژ لازم رو دارند یا 5 یا 3.3 دارند برای فعال شدن هم باید پایه EN ولتاژ 3.3 رو داشته باشه حالا میتونه این ولتاژ از ای سی ای او یا از چیپ صادر بشه

موفق بایشد



[samad-ch]

سلام

چیزی که دستگیرم شده اینه که شارژر مشکل داره و موقع اتصالی پروتکت نمیکنه
پس یه شارژر 19ولت 4.5آمپر میتونه به خیلی جاها آسیب بزنه



[khelane]

بازم پیشنهاد میکنم از یه شارژر مطمئن واسه تست استفاده کنید
ضمنانگفتید مدار 19 ولت مشکل داره یا نه؟



[samad-ch]

سلام
به علت نداشتن نقشه دستکاری نکردم
تو پست اول 2عدد فت بود که خروجی19 ندارشتن

عیب مشخص شد ولی نمیتونم حلش کنم

4عدد خازن تانتال تخت 470 وجود داره که کنار سوکتcpuهست که روی ولتاژ vcor هست یکی از اونها اتصال بود
خازن رو تعویض کردم.به محض وصل کردن 19ولت یکی از اونها مجدد میسوزه حتی فرصت اندازه گیری جریان رو نمیده
بدونcpuیا باcpu فرقی نداره یکی از 4عدد خازن رو میسوزونه

علت سوختن خازن چی میتونه باشه؟

موسفت های اطراف سی پی یو سالم هستن
از منبع تغذیه که قابلیت پروتکت اتصال داره استفاده کردم
از شارژر دل هم استفاده کردم با خازن میسوزه



[khelane]

درخواست نقشه دستگاه رو بدید شاید همکارا داشته باشند
راستی قطعات رو وقتی تست میکنید بدوونه سی پی یو حتما تست اهمی یا دیود بگیرید
برای اون خازن هم که دوباره میسوزه ببینید وقتی درش میارید بازم اتصالی روی برد هست؟
نقشه دستگاه هم ندارم وگرنه براتون میزاشتم یا بهتر راهنمایی میکردم
میتونید از همون جای مشکل دار چندتا عکس بزارید شاید بشه راهنمایی کرد
موفق باشید



[sistana]

سلام.دوست عزیز چک کنید خروجی مدار محافظ اتصالی دارین یا نه؟
