مشکل: روشن نشدن پاور سوئیچینگ با خروجی 5+ ولت 2 آمپر و 5- ولت 0.5 آمپر

[Balmoral]

با سلام خدمت اساتید محترم
دوستان یک پاور دارم دارای خروجی 5+ ولت 2 آمپر و 5-ولت 0.5 آمپر یعنی خروجی 3 سیم هست با بررسی اولیه لیست زیر خراب و تعویض شد:
آی سی 3843b
ماسفت 4n60
وریستور
خازن خروجی 10ولت 2200میکرو
خازن خروجی 10 ولت 470 میکرو
مقاومت 10 اهم متصل به سورس و منفی پل دیود (جای این دو را شک دارم)
مفاومت 100اهم متصل به درین و مثبت خازن 400 ولت (جای این دو را شک دارم)

بقیه قطعات را خارج از مدار تست و سالم بودند ولی کماکان خروجی ندارد و روشن نمی شود فقط ماسف تعویضی 7n80 گذاشنم که فکر نمیکنم مشکلی باشه باز نظر اساتید مهم است
ولتاژ خازن 400 ولت هست
ولتاژ سورس 317 ولت
ولتاژ درین 317 ولت
در خروجی و پایه های ترانس هیچ ولتاژی نیست
ورودی آی سی در دیتا شیت ماکزیمم 30 ولت زده و من 7 ولت دارم

مشکوک

در بقیه پایه های ای سی 316 ولت dc دارم
ولتاژ گیت ندارم

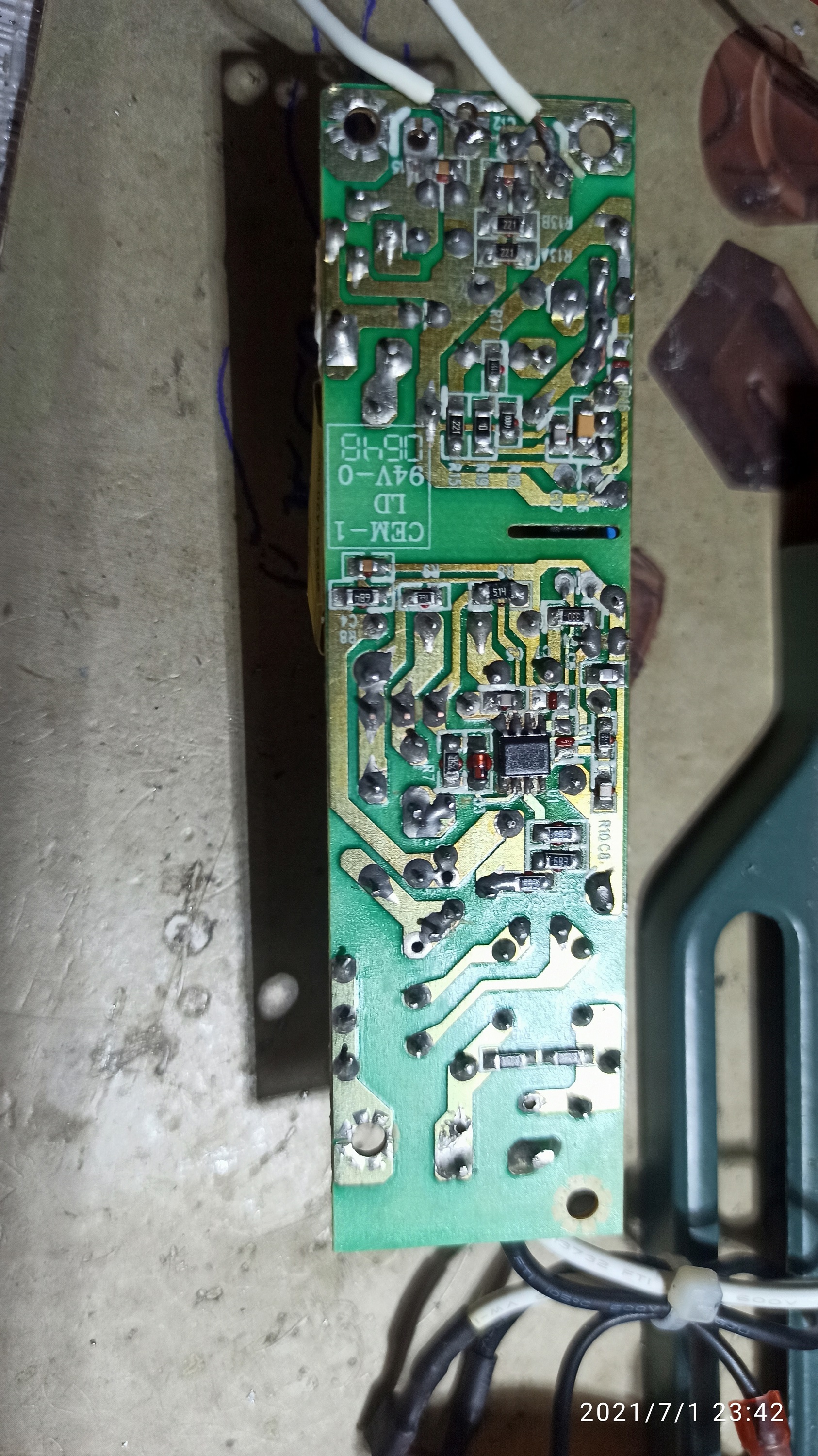

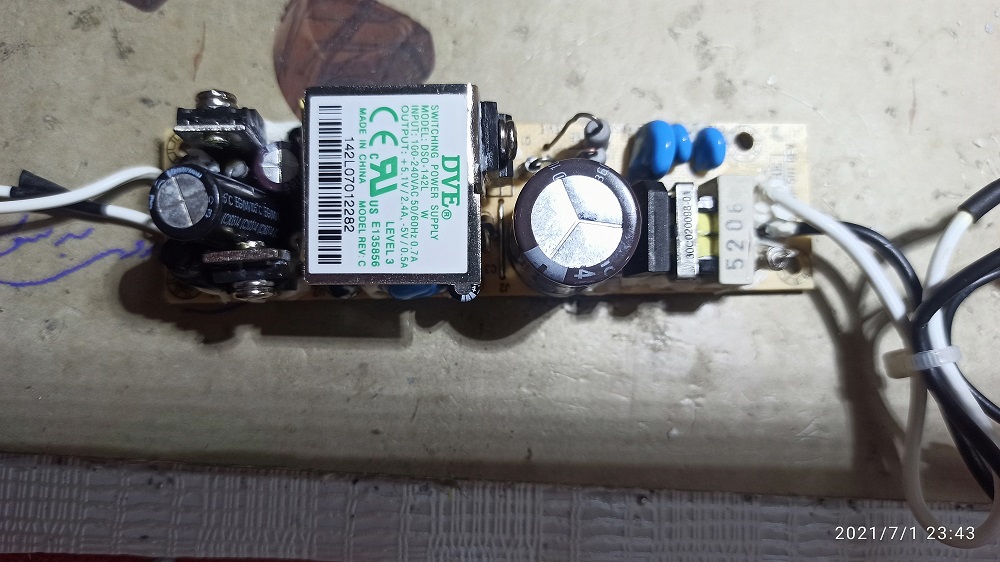

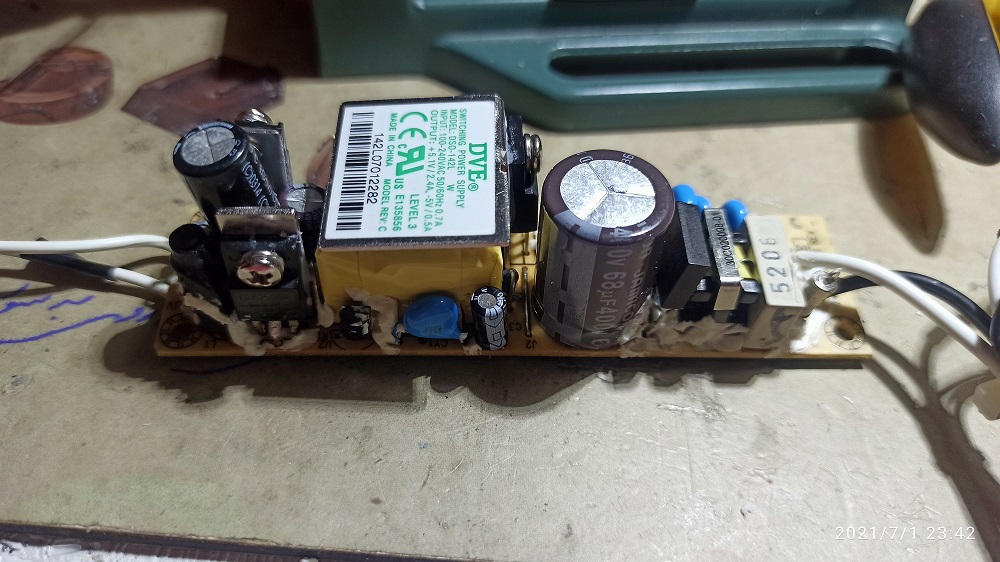

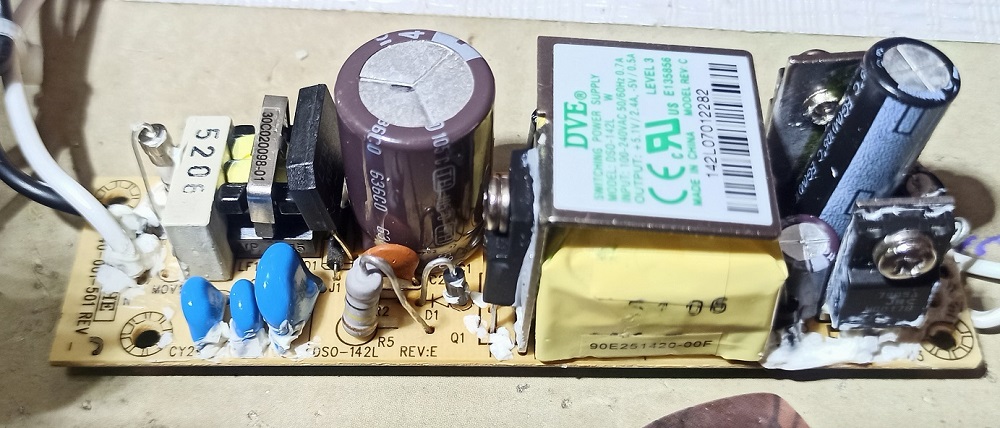

این مدار اپتوکوپلر ندارد و یک خازن سرامیکی دارد که هیچ ولتاژی ندارد (خازن در عکس ها مشخص است)

لطفا اساتید محترم راهنماییم بفرمایند البنه فکر میکنم پاور و چالش جالبی برای همه باشد چون نمونه اش را در سایت ندیدم.
خیلی تلاش کردم ولی نقشه این مدار را پیدا نکردم



[mehdi63_teh]

سلام
3843b که عوض کردین احتمال داره خراب باشه اصا نو خریده باشین
و اینکه ماسفت رو نو گزاشتین جایگزین 4n60 ؟؟؟؟
سوال این مدار دیود بک تو بک نداشت ؟؟
سوال 2 : ترانس خروجی داره ؟



[mehdi63_teh]

سلام مجدد نوشتین:
در خروجی و پایه های ترانس هیچ ولتاژی نیست
ورودی آی سی در دیتا شیت ماکزیمم 30 ولت زده و من 7 ولت دارم

ماسفت شما ایراد داره عوض کنید با ماسفت مناسب .
2- برای تست خروجی ترانس رو قطع کنید جدا کنید از روی برد .ثانویه ترانس باید خروجی بده .
بعد برید سراغ مرحله بعدی



[Balmoral]

سلام مجدد نوشتین:
در خروجی و پایه های ترانس هیچ ولتاژی نیست
ورودی آی سی در دیتا شیت ماکزیمم 30 ولت زده و من 7 ولت دارم

ماسفت شما ایراد داره عوض کنید با ماسفت مناسب .
2- برای تست خروجی ترانس رو قطع کنید جدا کنید از روی برد .ثانویه ترانس باید خروجی بده .
بعد برید سراغ مرحله بعدی

سلام جناب استاد عزیز ممنون ار اینکه وقت گداشتید و جواب دادید قربان
منظورتون اینه که ممکنه ای سی نو خراب باشه؟
ماسفت رو هم عوض کردم یعنی اونم ممکنه نو خراب باشه؟
چشم هردورو دومرتبه عوض میکنم فقط یک سوال موقع تعویض اون دوتا مقاومت جاشون رو یادم رفته یکیش 10 اهم هست یکی 100 کیلو که به پابه های سورس و درین وصل بودن
ماسفت هم بیرون مدار تست میگیرم سالمه البته ولی چشم عوض میکنم
در خروجی یک دیود دوبل هست که اونم خارج مدار سالم هست
بله ماسفن خودش 4 آمپر بود 600 ولت که من 7 آمپر 800 ولت گداشتم چون نداشتم میتونه مشکل ساز باشه؟
بله در برد ترانس خروجی نداره
بله ماسفت نو انداختم بجاش
استاد عزیز طبق دیتا شیت ای سی پایه 5 و 7 8 باید دیود دیده بشه که هست اما طبق فرمایش شما تعویض میکنم



[Balmoral]

کسی نیست؟



[Balmoral]

ممنون از مدیران انجمن که با دریافت حق عضویت و اشتراک پیگیر سوالات اعضاء می باشند:disturbed::uncomfortableness::ambivalence:



[electronium]

با سلام خدمت اساتید محترم
دوستان یک پاور دارم دارای خروجی 5+ ولت 2 آمپر و 5-ولت 0.5 آمپر یعنی خروجی 3 سیم هست با بررسی اولیه لیست زیر خراب و تعویض شد:
آی سی 3843b
ماسفت 4n60
وریستور
خازن خروجی 10ولت 2200میکرو
خازن خروجی 10 ولت 470 میکرو
مقاومت 10 اهم متصل به سورس و منفی پل دیود (جای این دو را شک دارم)
مفاومت 100اهم متصل به درین و مثبت خازن 400 ولت (جای این دو را شک دارم)

بقیه قطعات را خارج از مدار تست و سالم بودند ولی کماکان خروجی ندارد و روشن نمی شود فقط ماسف تعویضی 7n80 گذاشنم که فکر نمیکنم مشکلی باشه باز نظر اساتید مهم است
ولتاژ خازن 400 ولت هست
ولتاژ سورس 317 ولت
ولتاژ درین 317 ولت
در خروجی و پایه های ترانس هیچ ولتاژی نیست
ورودی آی سی در دیتا شیت ماکزیمم 30 ولت زده و من 7 ولت دارم

مشکوک

در بقیه پایه های ای سی 316 ولت dc دارم
ولتاژ گیت ندارم
این مدار اپتوکوپلر ندارد و یک خازن سرامیکی دارد که هیچ ولتاژی ندارد (خازن در عکس ها مشخص است)

لطفا اساتید محترم راهنماییم بفرمایند البنه فکر میکنم پاور و چالش جالبی برای همه باشد چون نمونه اش را در سایت ندیدم.
خیلی تلاش کردم ولی نقشه این مدار را پیدا نکردم

اگه ماسفت کانال منفی باشه نباید در پایه سورس ولتاژ داشته باشی
و اینکه از ترانس ولتاژ نداری چون فرکانس بالاست مولتیمتر نمیتونه ولتاژ رو بخونه
ولتاژ ایسی میرسه کمی افزایش بدید تا 12 ولت ولی باید ماسفت روشن کنه خروجی ایسی رو با اسکوپ ببنید یا خروجی پالس دارد یا خیر؟
