مشکل: روشن نشدن لپ تاپ Asus K43B

[shadow_tanha]

[FONT=&quot]با سلام[/FONT][FONT=&quot]

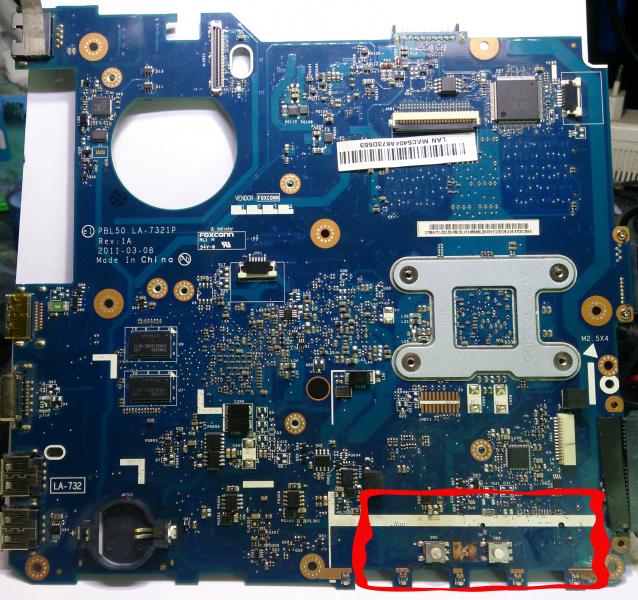

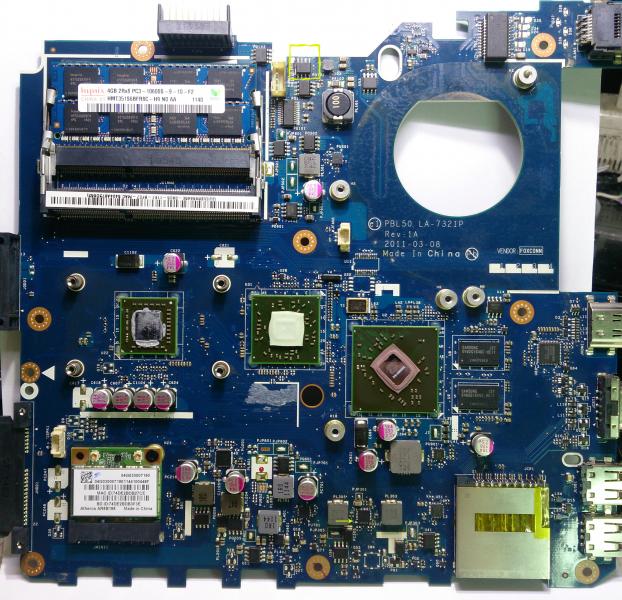

[/FONT][FONT=&quot]لپ تاپ ذکر شده آب خورده (قسمت آب خورده توی عکس با کادر قرمز رنگ مشخص کردم[/FONT][FONT=&quot] ) [/FONT][FONT=&quot]، ولتاژ ورودی 19 ولت در آی سی pu301[/FONT][FONT=&quot] [/FONT][FONT=&quot]( با فلش زرد رنگ مشخص کردم ) با بدنه اتصالی داره ، که باعث خاموش شدن چراغ شارژر میشه ، یکی از ماسفت ها با شماره[/FONT][FONT=&quot] pq102 ( [/FONT][FONT=&quot]با کادر زرد رنگ مشخص شده است ) سوخته بود که تعویض هم کردم ، اما فرقی نکرد ( دوباره ماسفت سوخت[/FONT][FONT=&quot] )
[/FONT][FONT=&quot]اقدامات انجام شده[/FONT][FONT=&quot] :
[/FONT][FONT=&quot]شستشوی برد[/FONT][FONT=&quot] .
[/FONT][FONT=&quot]یک سری قطعات هم روی برد اتصالی داشتن ، اما بیرون از برو سالم بودن[/FONT][FONT=&quot] .
[/FONT][FONT=&quot]پاور جک هم سالمه[/FONT][FONT=&quot] .
[/FONT][FONT=&quot]وقتی شارژر رو وصل مکنم فقط همون ماسفت[/FONT][FONT=&quot] pq102 [/FONT][FONT=&quot]داغ میشه[/FONT]



[hoseyn1258]

با سلام
لپ تاپ ذکر شده آب خورده (قسمت آب خورده توی عکس با کادر قرمز رنگ مشخص کردم ) ، ولتاژ ورودی 19 ولت در آی سی pu301( با فلش زرد رنگ مشخص کردم ) با بدنه اتصالی داره ، که باعث خاموش شدن چراغ شارژر میشه ، یکی از ماسفت ها با شماره pq102 ( با کادر زرد رنگ مشخص شده است ) سوخته بود که تعویض هم کردم ، اما فرقی نکرد ( دوباره ماسفت سوخت )
اقدامات انجام شده :
شستشوی برد .
یک سری قطعات هم روی برد اتصالی داشتن ، اما بیرون از برو سالم بودن .
پاور جک هم سالمه .
وقتی شارژر رو وصل مکنم فقط همون ماسفت pq102 داغ میشه

سلام دوست گرامی

شما روی 19 ولت اتصالی دارین

قطعه PR101 از مدار خارج کنید(نزدیک همان ماسفت هست) انوقت دو سر جای خالی این قطعه را با زمین مدار تست مقاومت بگیرین و اعلام کنید که مولتی متر در کدام سر بوق میزند یعنی شماره پایه را بنویسید در نظر داشته باشید بنده فقط شماتیک دستگاه شما را در اختیار دارم

اگر شماره پایه روی برد نوشته نشده بود انگاه تست کنید که کدام سر این قطعه به همان ماسفت (pq102) وصل است وقتی سر اتصال به ماسفت را پیدا کردید انگاه تست کنید که کدام سر قطعه (PR101) با زمین اتصال دارد ( سری که به ماسفت وصل است یا ان یکی )

اعلام گزارش کنید



[shadow_tanha]

سلام دوست گرامی

شما روی 19 ولت اتصالی دارین

قطعه PR101 از مدار خارج کنید(نزدیک همان ماسفت هست) انوقت دو سر جای خالی این قطعه را با زمین مدار تست مقاومت بگیرین و اعلام کنید که مولتی متر در کدام سر بوق میزند یعنی شماره پایه را بنویسید در نظر داشته باشید بنده فقط شماتیک دستگاه شما را در اختیار دارم

اگر شماره پایه روی برد نوشته نشده بود انگاه تست کنید که کدام سر این قطعه به همان ماسفت (pq102) وصل است وقتی سر اتصال به ماسفت را پیدا کردید انگاه تست کنید که کدام سر قطعه (PR101) با زمین اتصال دارد ( سری که به ماسفت وصل است یا ان یکی )

اعلام گزارش کنید

ممنون از راهنمایی شما .

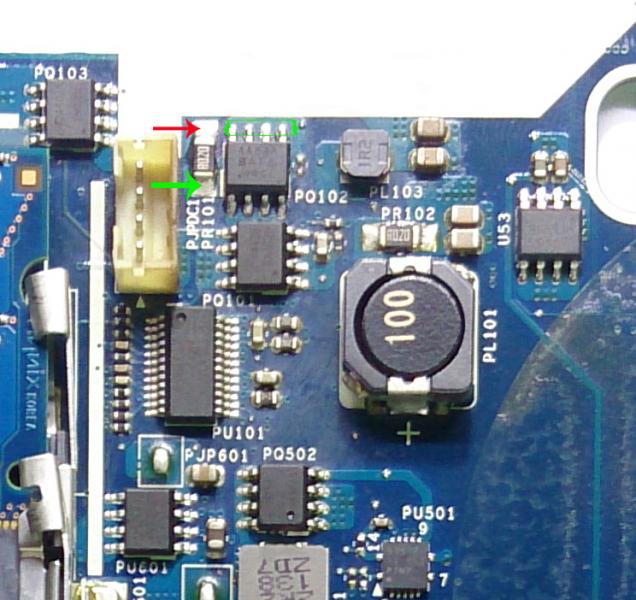

پایه مقاومت (فلش قرمز رنگ ) به زمین اتصال دارد .
پایه دیگر مقاومت ( فلش سبز رنگ ) به پایه های درین ماسفت مذکور (کادر سبز رنگ ) اتصال دارد .
این تست در صورتی انجام شد که ماسفت روی برد نبود ( ماسفت به دلیل معیوب شدن اتصالی پیدا کرده است )



[hoseyn1258]

ممنون از راهنمایی شما .
پایه مقاومت (فلش قرمز رنگ ) به زمین اتصال دارد .
پایه دیگر مقاومت ( فلش سبز رنگ ) به پایه های درین ماسفت مذکور (کادر سبز رنگ ) اتصال دارد .
این تست در صورتی انجام شد که ماسفت روی برد نبود ( ماسفت به دلیل معیوب شدن اتصالی پیدا کرده است )

سلام دوست گرامی

این تست رو شما باید در حالتی که pr101 روی برد نباشد انجام دهید (امیدوارم چنین کرده باشید ولی عکس چیز دیگری نشان میدهد)

حالا به اون سر مقاومت که با زمین اتصال دارد یک سیم لحیم کنید (مقاومت نباید روی برد باشد ) منظور ان سر مقاومت است که به ماسفت اتصال ندارد


اگر پاور ساپلای دارین که چه بهتر وگرنه یک اداپتور سه یا چهار امپری لازم دارید (بیشتر نباشد وگرنه قطعه اتصال منفجر خواهد شد )

سیم منفی اداپتور یا پاور ساپلای رو به زمین برد لحیم کنید ( به یکی از اون جای پیچها )

سیم مثبت را به اون سیمی که به سر مقاومت لحیم کردین لحیم کنید ( ولتاژ در این تست 19 ولت است )

در این حالت قطعه اتصال که باعث خاموشی دستگاه شده داغ میکنه و شما باید سریع دستتان را روی برد بچرخانید تا قطعه معیوب را پیدا کنید

هر قطعه ای که داغ کرد و دست شما را سوزاند باعث این خراب کاری هست و باید تعویض بشه

بعد از تعویض ان قطعه خرابکار ماسفتی که روی برد نیست رو هم بچسبانید و دستگاه را روشن کنید

دوباره اعلام وضعیت کنید

موفق باشید



[shadow_tanha]

سلام دوست گرامی

این تست رو شما باید در حالتی که pr101 روی برد نباشد انجام دهید (امیدوارم چنین کرده باشید ولی عکس چیز دیگری نشان میدهد)

حالا به اون سر مقاومت که با زمین اتصال دارد یک سیم لحیم کنید (مقاومت نباید روی برد باشد ) منظور ان سر مقاومت است که به ماسفت اتصال ندارد


اگر پاور ساپلای دارین که چه بهتر وگرنه یک اداپتور سه یا چهار امپری لازم دارید (بیشتر نباشد وگرنه قطعه اتصال منفجر خواهد شد )

سیم منفی اداپتور یا پاور ساپلای رو به زمین برد لحیم کنید ( به یکی از اون جای پیچها )

سیم مثبت را به اون سیمی که به سر مقاومت لحیم کردین لحیم کنید ( ولتاژ در این تست 19 ولت است )

در این حالت قطعه اتصال که باعث خاموشی دستگاه شده داغ میکنه و شما باید سریع دستتان را روی برد بچرخانید تا قطعه معیوب را پیدا کنید

هر قطعه ای که داغ کرد و دست شما را سوزاند باعث این خراب کاری هست و باید تعویض بشه

بعد از تعویض ان قطعه خرابکار ماسفتی که روی برد نیست رو هم بچسبانید و دستگاه را روشن کنید

دوباره اعلام وضعیت کنید

موفق باشید

سلام .
یعنی اون ماسفت pq102 رو وصل نکنم ؟؟؟ ( قبل از تستی که شما راهنمایی کردید) چون مشابه سالم ماسفت رو دارم



[shadow_tanha]

سلام دوست گرامی

این تست رو شما باید در حالتی که pr101 روی برد نباشد انجام دهید (امیدوارم چنین کرده باشید ولی عکس چیز دیگری نشان میدهد)

حالا به اون سر مقاومت که با زمین اتصال دارد یک سیم لحیم کنید (مقاومت نباید روی برد باشد ) منظور ان سر مقاومت است که به ماسفت اتصال ندارد


اگر پاور ساپلای دارین که چه بهتر وگرنه یک اداپتور سه یا چهار امپری لازم دارید (بیشتر نباشد وگرنه قطعه اتصال منفجر خواهد شد )

سیم منفی اداپتور یا پاور ساپلای رو به زمین برد لحیم کنید ( به یکی از اون جای پیچها )

سیم مثبت را به اون سیمی که به سر مقاومت لحیم کردین لحیم کنید ( ولتاژ در این تست 19 ولت است )

در این حالت قطعه اتصال که باعث خاموشی دستگاه شده داغ میکنه و شما باید سریع دستتان را روی برد بچرخانید تا قطعه معیوب را پیدا کنید

هر قطعه ای که داغ کرد و دست شما را سوزاند باعث این خراب کاری هست و باید تعویض بشه

بعد از تعویض ان قطعه خرابکار ماسفتی که روی برد نیست رو هم بچسبانید و دستگاه را روشن کنید

دوباره اعلام وضعیت کنید

موفق باشید

با تشکر از پیگیری شما

با منبع تغذیه 19 ولت 4 آمپر تست کردم ، هیچ کدوم از قطعات داغ نکرد .

هنگام تست مقاومت pr101 و ماسفت pq102 روی برد نبودن .

هنگام تست ماسفت pq102 روی برد باید باشه ؟؟ سالم باشه یا سوخته ؟؟



[hoseyn1258]

با تشکر از پیگیری شما

با منبع تغذیه 19 ولت 4 آمپر تست کردم ، هیچ کدوم از قطعات داغ نکرد .

هنگام تست مقاومت pr101 و ماسفت pq102 روی برد نبودن .

هنگام تست ماسفت pq102 روی برد باید باشه ؟؟ سالم باشه یا سوخته ؟؟

سلام

وقتی یک سر اون مقاومت با زمین مدار اتصال است و مولتی متر بوق میزند یعنی اتصال کامل با زمین پس چطور امکان دارد که منبع تغذیه جریانی ازش کشیده نشود و چیزی داغ نکند

متاسفانه شما یا تست ها را بخوبی انجام نمیدهید یا گزارشات اشتباه میفرستین

منبع را به سری(مقاومت)که به زمین اتصال است وصل کنید نه به سری که به سمت قسمت سالم مدار وصل است

اعلام گزارش کنید



[shadow_tanha]

سلام

وقتی یک سر اون مقاومت با زمین مدار اتصال است و مولتی متر بوق میزند یعنی اتصال کامل با زمین پس چطور امکان دارد که منبع تغذیه جریانی ازش کشیده نشود و چیزی داغ نکند

متاسفانه شما یا تست ها را بخوبی انجام نمیدهید یا گزارشات اشتباه میفرستین

منبع را به سری(مقاومت)که به زمین اتصال است وصل کنید نه به سری که به سمت قسمت سالم مدار وصل است

اعلام گزارش کنید

دقیقا طبق گفته ی شما عمل کردم، منبع تغذیه 4 آمپر میکشه، اما قطعه ی داغ نمیشه، هنگام تست ماسفت pq102 باید روی برد وصل باشه یا نه؟؟



[hoseyn1258]

دقیقا طبق گفته ی شما عمل کردم، منبع تغذیه 4 آمپر میکشه، اما قطعه ی داغ نمیشه، هنگام تست ماسفت pq102 باید روی برد وصل باشه یا نه؟؟

سلام اون ماسفت لازم نیست باشه اگرم بگذارینش ضرر نمی کنید ولی خود شما گفتین که یکی از سرهای اون مقاومت با زمین مدار بوق میزنه منبع رو به همون سر وصل کنید و اون مقاومت هم نباید روی مدار باشه



[shadow_tanha]

سلام اون ماسفت لازم نیست باشه اگرم بگذارینش ضرر نمی کنید ولی خود شما گفتین که یکی از سرهای اون مقاومت با زمین مدار بوق میزنه منبع رو به همون سر وصل کنید و اون مقاومت هم نباید روی مدار باشه

با سلام
همه چی رو مرور کردم، درست وصل کردم و درست تست میکنم، نمی دونم چرا قطعه ای داغ نمیشه
