مشکل: روشن نشدن شارژر

saroveh

کاربران vip(افتخاری)
vip افتخاری
کاربر
2011-09-19
1,328
4,848
sari

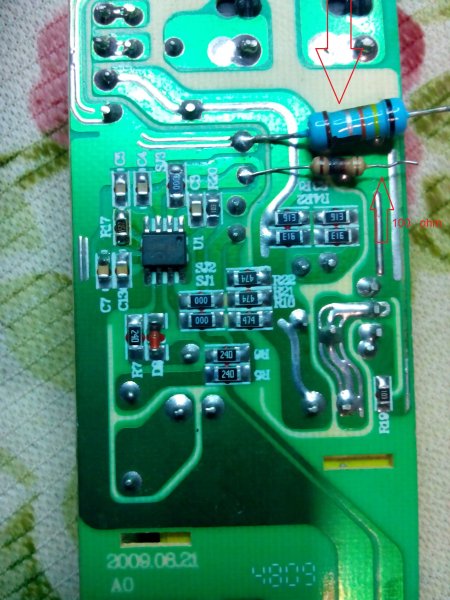

سلام شارژر فوق مال لب تاب ایسر هست البته احتمال میدم از نوع تقلبی باشه دو تا از مقاومتهاش سوختن و روشن نمیشه یکیشون 100 اهم و یکی دیگه یک مقاومت عجیبی هست که رنگهای اون سیاه -زرد -نارنجی- نقره ایی و قهوهایی هست کسی میدونه این مقاومت چند اهمی هست البته به گفته اقایی مقاومت4.7 کیلو گذاشتم اما روشن نمیشه ایسی رو تعویض کردم تمام قطعات رو برد و هم تست کردم سالمن و مشکلی ندارن تصویر رو هم میذارم


پیوست‌ها

  • 70.3 کیلوبایت بازدیدها: 120

آریان رحیمی

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2013-11-14
656
9,934
سلام شارژر فوق مال لب تاب ایسر هست البته احتمال میدم از نوع تقلبی باشه دو تا از مقاومتهاش سوختن و روشن نمیشه یکیشون 100 اهم و یکی دیگه یک مقاومت عجیبی هست که رنگهای اون سیاه -زرد -نارنجی- نقره ایی و قهوهایی هست کسی میدونه این مقاومت چند اهمی هست البته به گفته اقایی مقاومت4.7 کیلو گذاشتم اما روشن نمیشه ایسی رو تعویض کردم تمام قطعات رو برد و هم تست کردم سالمن و مشکلی ندارن تصویر رو هم میذارم
درود
آیسی شما uc3842 میباشد اگر مقاومت از پایه منفی به پایه سه آیسی مذکور میرود از مقاومت 43صدم استفاده کنید
اگر مقاومت را در بازار یافت نکردیداز دو عدد مقاومت 22صدم استفاده کنید
فکر کنم در چت باکس پایه مثبت خازن را عنوان کردید که مقدار4.7کیلو توصیه شد
تست با اعلام نتیجه البته فیوز را برداشته و از یک لامپ 100وات استفاده کنید
موفق باشید


WeFixIT

VIP PLUS
VIP PLUS
vip
کاربر
2014-04-03
108
153
سلام،یه پاور ساپلای 220 به 12 دارم،که کار نمیکنه، مشکلم در شناسایی دیود زنری هست که سوخته، در تایپک شناسایی قطعه دوستان گفتن دیود زنر 5.1 ولت می باشد.
خوب مشکلی که باعث شده کار نکنه اینه که سوئیچ زنی اتفاق نمیافته و ولتاژ مستقیم به پایه های ترانس وارد میشه، آیا مشکل بخاطر همین دیود زنر هست؟

ماسفت IRF 820 را نیز با ماسفت IRF840 جایگزین کردم. هیچ آیسی دیگری در مدار وجود ندارد.
اینم عکس مدار
1 .محل ماسفت 2. محا دیود زنر

آخرین ویرایش:

saroveh

کاربران vip(افتخاری)
vip افتخاری
کاربر
2011-09-19
1,328
4,848
sari
درود
آیسی شما uc3842 میباشد اگر مقاومت از پایه منفی به پایه سه آیسی مذکور میرود از مقاومت 43صدم استفاده کنید
اگر مقاومت را در بازار یافت نکردیداز دو عدد مقاومت 22صدم استفاده کنید
فکر کنم در چت باکس پایه مثبت خازن را عنوان کردید که مقدار4.7کیلو توصیه شد
تست با اعلام نتیجه البته فیوز را برداشته و از یک لامپ 100وات استفاده کنید
موفق باشید
سلام اقای رحیمی خدمتون گفته بودم که مقاومت مذکور مسیر پایه منفی به پایه کنار فت وصله اما 43صدم انداختم و فت رو هم تعویض کردم شارژر روشن شده بود ایسی رو هم که فبلا عوض کرده بودم من کلا تمام تغذیه های معیوب رو با لامپ سری روشن میکنم


آریان رحیمی

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2013-11-14
656
9,934
43صدم انداختم و فت رو هم تعویض کردم شارژر روشن شده بود ایسی رو هم که فبلا عوض کرده بودم من کلا تمام تغذیه های معیوب رو با لامپ سری روشن میکنم
درود
همکار گرامی تغذیه رفع عیب گردیده یا اشتباه تایپی میباشد؟؟؟؟


آریان رحیمی

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2013-11-14
656
9,934
سلام،یه پاور ساپلای 220 به 12 دارم،که کار نمیکنه، مشکلم در شناسایی دیود زنری هست که سوخته، در تایپک شناسایی قطعه دوستان گفتن دیود زنر 5.1 ولت می باشد.
خوب مشکلی که باعث شده کار نکنه اینه که سوئیچ زنی اتفاق نمیافته و ولتاژ مستقیم به پایه های ترانس وارد میشه، آیا مشکل بخاطر همین دیود زنر هست؟

ماسفت IRF 820 را نیز با ماسفت IRF840 جایگزین کردم. هیچ آیسی دیگری در مدار وجود ندارد.
اینم عکس مدار
1 .محل ماسفت 2. محا دیود زنر
درود
دوست عزیز شما باید برای مشکل خود یک تایپک جداگانه باز میکردید منبعد رعایت فرمایید
اما برای رفع مشکل
[hide]از دیود زنیر 18 ولت استفاده کنید [/hide]


WeFixIT

VIP PLUS
VIP PLUS
vip
کاربر
2014-04-03
108
153
ممنون آقای رحیمی،چشم از این به بعد تایپک جدید باز میکنم.
خوب
از دیود زنر 18 ولت استفاده کردم. ولی بعد از یه مدت کوتاه ماسفت میسوزه و اتصال کوتاه میشه،دوباره با دیود زنر 5.1 ولت امتحان کردم نتیجه همین شد. به نظرتون مشکل از کجاش میتونه باشه؟


مجید89

کاربران vip(افتخاری)
vip افتخاری
کاربر
2010-12-14
799
4,106
شمال
چرا این تاپیک اینقدر بی سرو ته شد؟
