سوال: رفع مدار پروتکت منبع تغذیه

[khelane]

سلام

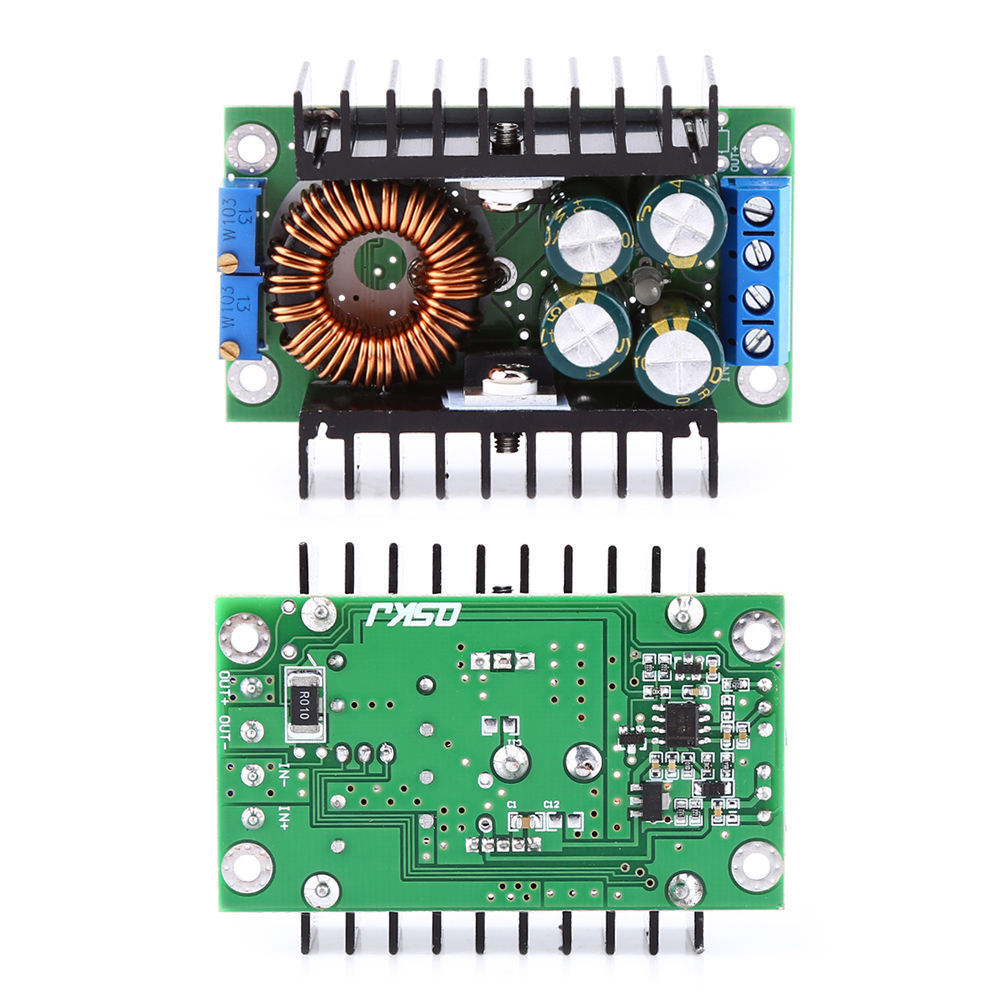

یه منبع تغذیه برای یه نفر خواست درست کردم البته طبق اموزشی که خودش داشت فقط من مونتاژش کردم براش
همه چی درست کار میکنه فقط میخواد مدار پروتکت دستگاه رو غیرفعال کنه . دلیلش رو پرسیدم میخواد ولتاژ تزریق کنه و عیب یابی کنه فرضا قطعه مورد دار رو پیدا کنه ولی به محض اینکه به مدار وصلش میکنه منبع تغذیه در جا افت ولتاژ میکنه و هیچ عکس العملی نشون نمیده



ممنون میشم راهنمایی کنید



[عبدالودود]

باسلام لطفا اگر میشود مدار12ولت 2آمپر با شکل مدار نمایش ویا توضیح دهید.متشکر



[khelane]

باسلام لطفا اگر میشود مدار12ولت 2آمپر با شکل مدار نمایش ویا توضیح دهید.متشکر

سلام
ببخشید متوجه منظورتون نشدم



[khelane]

سلامی دوباره به دوستان و همکاران

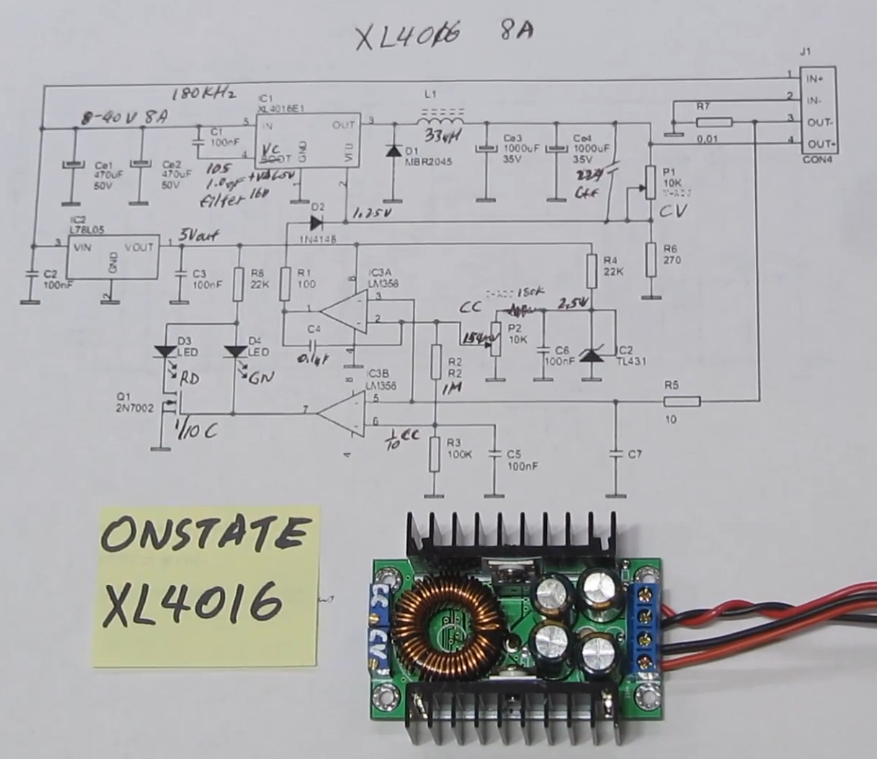

شماتیکشو پیدا کردم ممنون میشم از همکاران راهنمایی کنند که چطوری بتونم موقت مدار پروتکت رو غیر فعال کنم


با سپاس



[sovietiran]

درود..
در چه حالتی پروتکت میکند؟
قصد دارید جریان بیش از ماکزیمم بکشید؟
یا در مقابل اتصال کوتاه پروتکت نکند؟
بدرود



[hamedshd]

یه منبع تغذیه دارم روشن میشه 2 دقیقه خاموش میشه. دوباره یک ساعت ولش میکم دوباره روشن میکنم 20 دقیقه روشن میشه خاموش میشه دیگه روشن نمیشه. چکارش کنم؟



[azarbai]

سلامی دوباره به دوستان و همکاران
شماتیکشو پیدا کردم ممنون میشم از همکاران راهنمایی کنند که چطوری بتونم موقت مدار پروتکت رو غیر فعال کنم
مشاهده فایل‌پیوست 158713

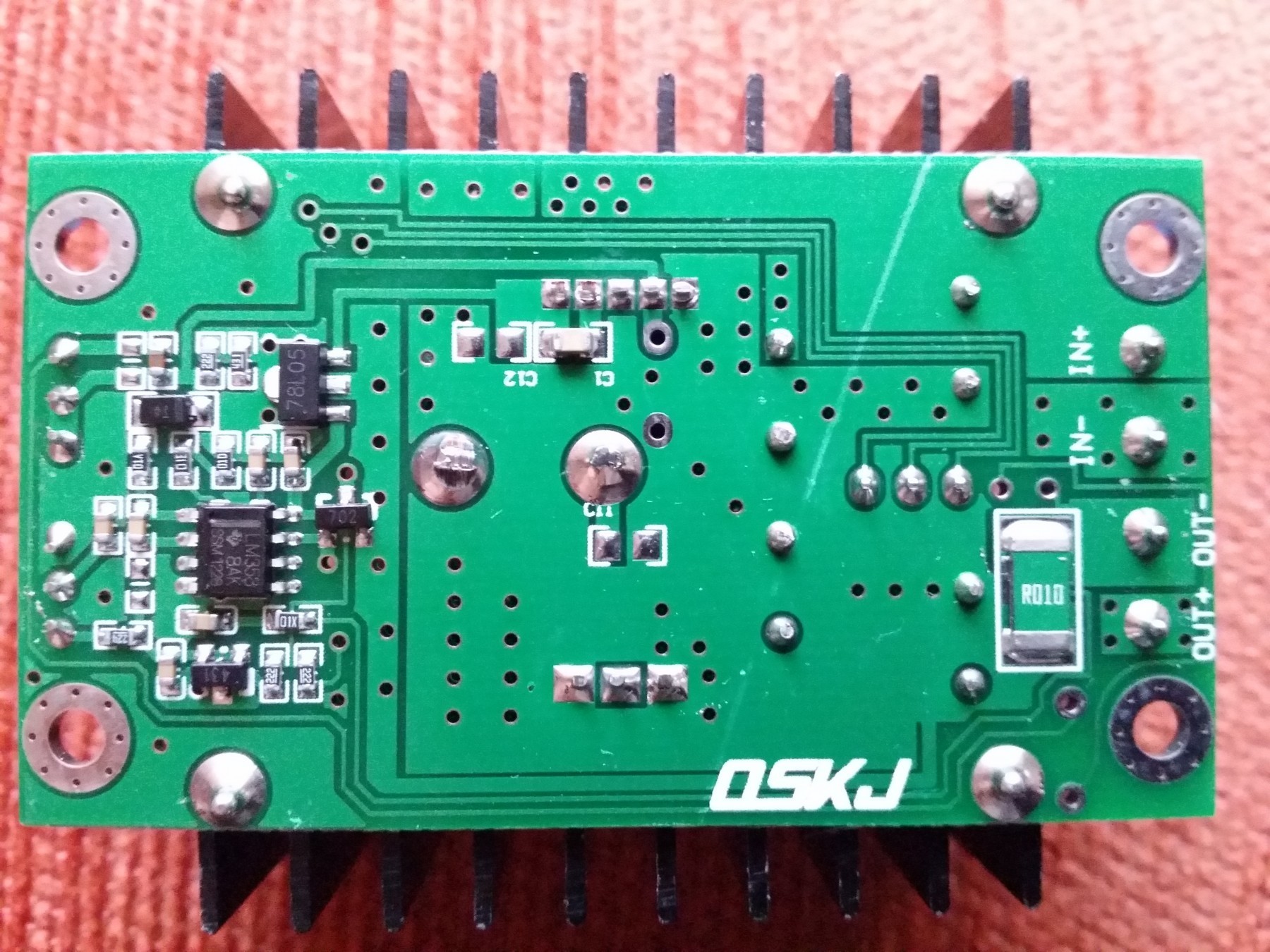

مشاهده فایل‌پیوست 158714
با سپاس

برای قطع کامل مدار پروتکت ، دیود 4148 , D2 رو دربیارید.



[Kalhorr]

برای قطع کامل مدار پروتکت ، دیود 4148 , D2 رو دربیارید.

سلام
با عرض پوزش میشه توضیحی در مورد اینکه چه طور تشخیص دادید که با حذف این دیود مدار پروتکت از کار می افته بدهید ممنون



[azarbai]

سلام
با عرض پوزش میشه توضیحی در مورد اینکه چه طور تشخیص دادید که با حذف این دیود مدار پروتکت از کار می افته بدهید ممنون

سلام. ابتدا باید توضیحی در مورد مدار آی سی XL4016 بدم. اگه با مدارات استپ-داون سروکار داشته باشید حتما میدونید که این مدارها قسمتی دارند بنام فیدبک که میزان ولتاژ خروجی رو اندازه گیری میکنه که بتونه هم میزان ولتاژ رو ثابت نگه داره و هم زمانی که جریان بیشتری میخوایم ازش بکشیم با افزایش فرکانس ، بازهم مقدار ولتاژ رو ثابت نگه داره.


اگه به دیتاشیت آی سی 4016 که در این مدار استفاده شده نگاه کنید متوجه میشید که پایه ۲ این آی سی همون پایه فیدبک هست و دو مقاومت P1و R6 هم مدار تقسیم ولتاژ هست .
مقاومت R7 هم که در مدار دوستمون میبینید رو برای اندازه گیری جریان بیش از حد گذاشتن که توسط آی سی LM358 که یک اپ-امپ هست آنالیز و خروجی اون از پایه یک همون آیسی و مقاومت R1 و دیود D2 به پایه فیدبک 4016 اعمال میشه و طرز کار اون اینگونه هست که وقطی جریان زیادی از مدار میکشید ، ولتاژی در دو سر R7 ایجاد میشه که اپ-امپ اون رو تقویت و بصورت ولتاژی مثبت به پایه فیدبک اعمال میکنه تا آی سی XL4016 اینجوری فکر بکنه که ولتاژ در خروجی زیاد هست و باید خروجی رو کاهش بده و این روند تا صفر شدن خروجی ادامه پیدا میکنه. پس اگر ما مسیر پایه یک اپ-امپ تا پایه دو ۴۰۱۶ رو هرجا که خواستیم قطع کنیم ، مدار پروتکت از کار میافته . البته میشه مسیر ورودی اپ-امپ رو هم دستکاری کرد اما بنا به ملاحظاتی ، من توصیه نمیکنم
-------------
متاسفانه دیگه ساده تر از این نمیتونستم توضیح بدم



[Kalhorr]

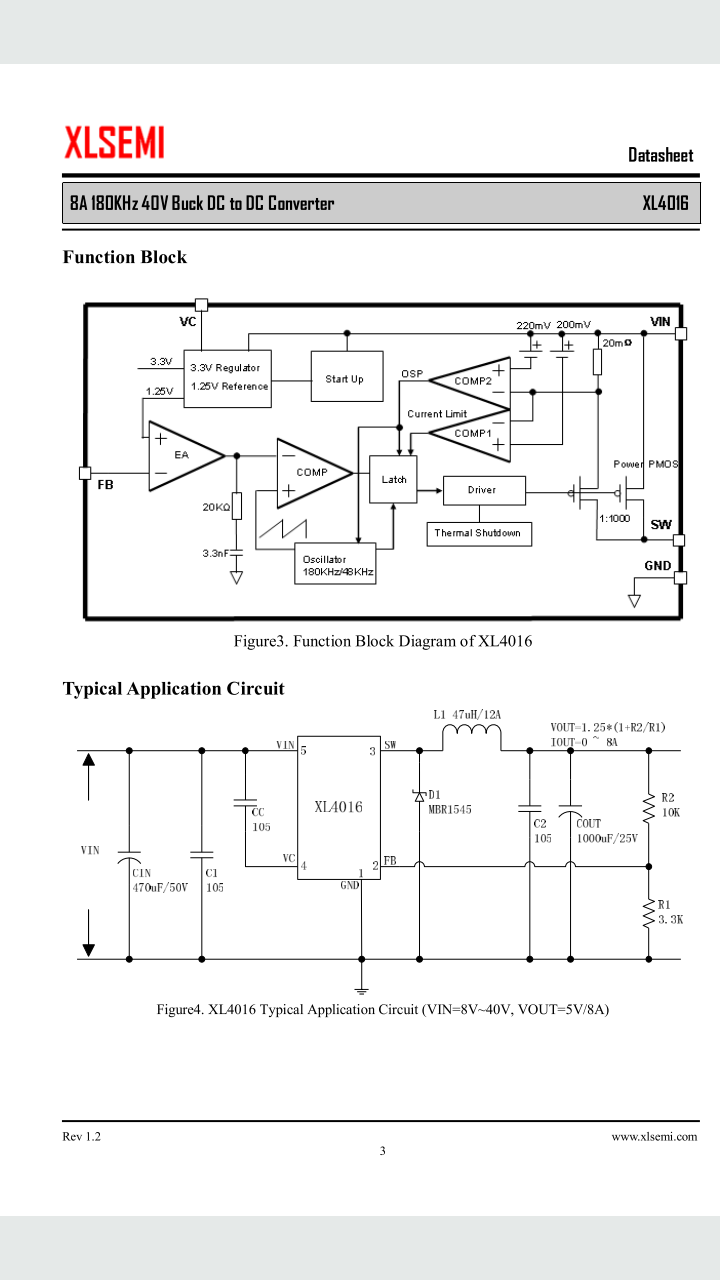

سلام. ابتدا باید توضیحی در مورد مدار آی سی XL4016 بدم. اگه با مدارات استپ-داون سروکار داشته باشید حتما میدونید که این مدارها قسمتی دارند بنام فیدبک که میزان ولتاژ خروجی رو اندازه گیری میکنه که بتونه هم میزان ولتاژ رو ثابت نگه داره و هم زمانی که جریان بیشتری میخوایم ازش بکشیم با افزایش فرکانس ، بازهم مقدار ولتاژ رو ثابت نگه داره.

مشاهده فایل‌پیوست 158753
اگه به دیتاشیت آی سی 4016 که در این مدار استفاده شده نگاه کنید متوجه میشید که پایه ۲ این آی سی همون پایه فیدبک هست و دو مقاومت P1و R6 هم مدار تقسیم ولتاژ هست .
مقاومت R7 هم که در مدار دوستمون میبینید رو برای اندازه گیری جریان بیش از حد گذاشتن که توسط آی سی LM358 که یک اپ-امپ هست آنالیز و خروجی اون از پایه یک همون آیسی و مقاومت R1 و دیود D2 به پایه فیدبک 4016 اعمال میشه و طرز کار اون اینگونه هست که وقطی جریان زیادی از مدار میکشید ، ولتاژی در دو سر R7 ایجاد میشه که اپ-امپ اون رو تقویت و بصورت ولتاژی مثبت به پایه فیدبک اعمال میکنه تا آی سی XL4016 اینجوری فکر بکنه که ولتاژ در خروجی زیاد هست و باید خروجی رو کاهش بده و این روند تا صفر شدن خروجی ادامه پیدا میکنه. پس اگر ما مسیر پایه یک اپ-امپ تا پایه دو ۴۰۱۶ رو هرجا که خواستیم قطع کنیم ، مدار پروتکت از کار میافته . البته میشه مسیر ورودی اپ-امپ رو هم دستکاری کرد اما بنا به ملاحظاتی ، من توصیه نمیکنم
-------------
متاسفانه دیگه ساده تر از این نمیتونستم توضیح بدم

خیلی ممنون از توضیحتون
فقط این قسمت کنترل جریانش که گفتید از مسیر R7 هستش به این شکل میشه؟
