با سلام
گفتم این پست و بزنم که دیدنش خالی از لطف نباشه..........
یکی از همکاران تغذیه ای برای تعمیر واسم اورد که آی سی ld7550 سوخته بود متاسفانه آی سیش تو بازار نبود و مشتریش هم عجله داشت و من مثل همیشه از 5l0380 و ای سی های مشابه برای این منابعی که آی سی شون نایاب است استفاده کردم و قطعاتی که در مسیر بود رو حذف کردم از جمله فت و آی سی ......و با روشن کردن تغذیه دیدم صدای تیک تیک از تغذیه می اید و طبیعتا ولتاژهای خروجی هم افت کرده مثلا 3.3 شده 0.5 با تغییر خازن استارت از 10میکرو به 4.7 دیدم ولتاژهای خروجی بیشتر شده و با کمتر کردن خازن استارت به 2.2 تغذیه بعد از یک صدای ویز 2 ثانیه ای راه افتاد و تمام ولتاژهای خروجی درست و هم فیکس است و با کشیدن جریان مشکلی ندارد (دستگاه پیشم نیست که تست کنم)

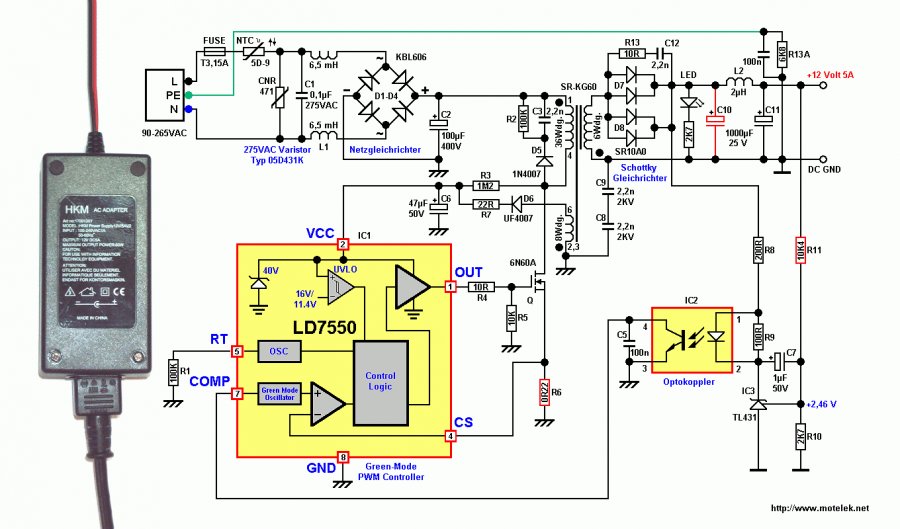

نقشه ای داشتم که تقریبا مشابه با نقشه تغذیه من است ولی جریان تغذیه من خیلی کمتر است
به نظر شما کاهش مقدار این خازن (c6 در نقشه 47 میکرو است ولی در تغذیه من 10 میکرو بود )به 2.2 میکرو به همراه دیود که vcc آی سی را تامین میکنند (در آی سی 5m بین 12 تا 18 ولی در این یکی 36 است و ابهام هم همینجاست) آیا میتونه مشکلی بوجود بیاره؟
تشکر
گفتم این پست و بزنم که دیدنش خالی از لطف نباشه..........
یکی از همکاران تغذیه ای برای تعمیر واسم اورد که آی سی ld7550 سوخته بود متاسفانه آی سیش تو بازار نبود و مشتریش هم عجله داشت و من مثل همیشه از 5l0380 و ای سی های مشابه برای این منابعی که آی سی شون نایاب است استفاده کردم و قطعاتی که در مسیر بود رو حذف کردم از جمله فت و آی سی ......و با روشن کردن تغذیه دیدم صدای تیک تیک از تغذیه می اید و طبیعتا ولتاژهای خروجی هم افت کرده مثلا 3.3 شده 0.5 با تغییر خازن استارت از 10میکرو به 4.7 دیدم ولتاژهای خروجی بیشتر شده و با کمتر کردن خازن استارت به 2.2 تغذیه بعد از یک صدای ویز 2 ثانیه ای راه افتاد و تمام ولتاژهای خروجی درست و هم فیکس است و با کشیدن جریان مشکلی ندارد (دستگاه پیشم نیست که تست کنم)
نقشه ای داشتم که تقریبا مشابه با نقشه تغذیه من است ولی جریان تغذیه من خیلی کمتر است
به نظر شما کاهش مقدار این خازن (c6 در نقشه 47 میکرو است ولی در تغذیه من 10 میکرو بود )به 2.2 میکرو به همراه دیود که vcc آی سی را تامین میکنند (در آی سی 5m بین 12 تا 18 ولی در این یکی 36 است و ابهام هم همینجاست) آیا میتونه مشکلی بوجود بیاره؟
تشکر
