راهنمایی قطعات برد دیمر ترانس جوش

[aliesf1]

با سلام
یه ترانس جوش دارم که ولتاژ ورودی با دیمر کنترل میشه و برد دیمر را کامل با چسب پوشانده بودن و چون مدار اتصال کوتاه شده بود با مصیبت چسب ها را جدا کردم . اما چند تا قطعات مقدارشون مشخص نیست . کسی میتونه راهنمایی کنه ؟
این دیمر چهارتا ترایاک bta41 و دو تا دیاک داره



[aliesf1]

مقادیر
C1
C2
R1
را میخوام



[aliesf1]

خودم فک میکنم
C1 و. C2 صد نانو باشه
R1 هم صد کیلو .
اما مطمئن نیستم و چون چهارتا ترایاک حدود پونصد هزار تومن شده میخواستم مطمئن بشم



[شهریآر]

با سلام
یه ترانس جوش دارم که ولتاژ ورودی با دیمر کنترل میشه و برد دیمر را کامل با چسب پوشانده بودن و چون مدار اتصال کوتاه شده بود با مصیبت چسب ها را جدا کردم . اما چند تا قطعات مقدارشون مشخص نیست . کسی میتونه راهنمایی کنه ؟
این دیمر چهارتا ترایاک bta41 و دو تا دیاک داره

سلام داداش دستگاهت درست شد ؟



[aliesf1]

سلام داداش دستگاهت درست شد ؟

نه هنوز



[saeedesgh]

سلام

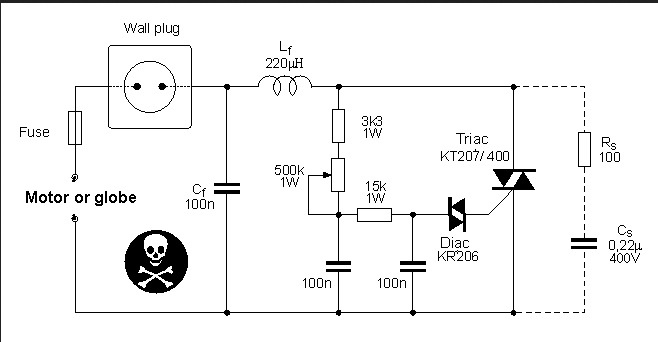

تقریبا یه همچین ترکیبی میتونی استفاده کنی👇



[گل بنفشه]

از برد ترانس جوش یک تصویر واضع پیوست کنید . تا اساتید راهنمایی کنند .



[aliesf1]

سلام
تقریبا یه همچین ترکیبی میتونی استفاده کنی👇

متشکرم
اما از این مدل نقشه زیاد دیدم اما هیچکدوم مقادیرش با مدار من یکسان نیست .
با توجه به اینکه مقادیر r2 و r3 مشخصه و الان که بیشتر دقت کردم r1 هم ده کیلو هست . و این مقادیر با نقشه شما خیلی متفاوته .
تو پست اول هم گفتم این برد چون چهار تا ترایاک داره یه مقدار متفاوته .
و چون این مدار چند سالی کار داده بدنبال این بودم که قطعات خودش را جایگزین کنم . البته اگه نقشه پیدا کنم



[aliesf1]

از برد ترانس جوش یک تصویر واضع پیوست کنید . تا اساتید راهنمایی کنند .

برد که تقریبا داغون شده . قطعاتی که قابل خوندن بودن را تو نقشه نوشتم .



[habbib]

برد که تقریبا داغون شده . قطعاتی که قابل خوندن بودن را تو نقشه نوشتم .

وقت بخیر
۴ تا ترایاک 40 آمپرچه خبره آخه !

مگر این ترانس چند آمپر داره از برق شهر میکشه ؟
در هر صورت ۴ تا ترایاک موازی ۴۰ آمپر کمی مشکوک هست
باید از مدار مطمعن باشی
Bt41600 هم در بازار تغلبی فراوونه قیمتش هم بالاست مقادیر اشتباه ببندی دود میشه هوا

اگر میخوای از مدار مطمعن باشی استاد غزال را در جریان بذار
تنها شخصی که میتونه در این قبیل موارد بهتون کمک کنه فقط ایشون میباشند
خصوصا که در منابع تغدیه صاحب نظر میباشند

موفق باشید
