درود بر دوستان و همکاران عزیز

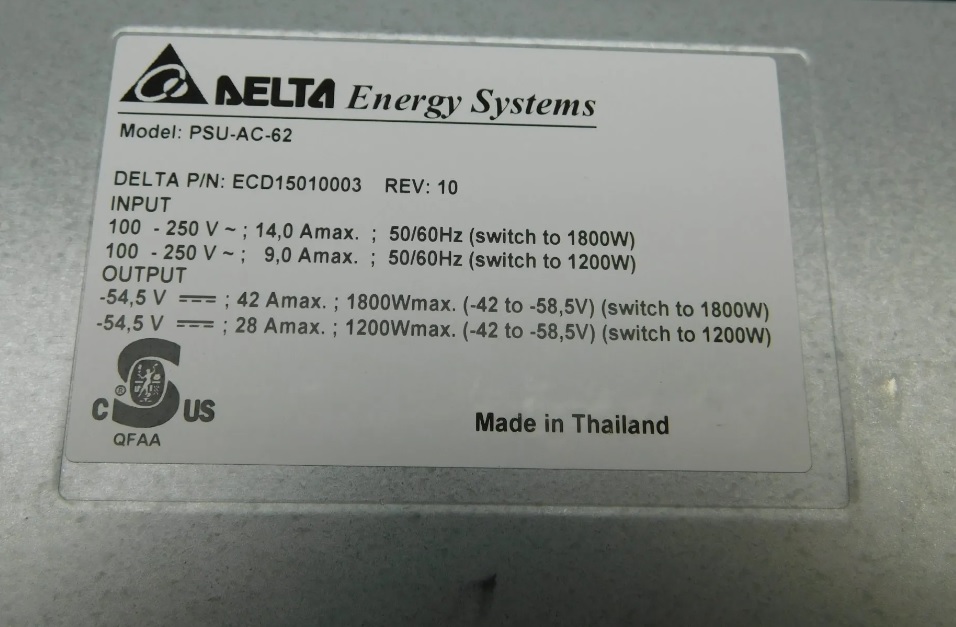

این مدل از پاور رو یکی از رفقا واسم اورد جهت استفاده از قطعاتش. خودش هم شناختی ازش نداشت. بنده باز کردم و کنجکاو شدم جهت تعمیرش. مارک پاورDelta Energy Systems Power Module Model PSU-AC-62 ECD15010003v هست. با توجه به ولتاژ خروجیش که روی توضیحات دستگاه هست تشخیص ندادم جهت چه کاری استفاده میشه. در وبسایتش هم اطلاعاتی ازش موجود نبود و گویا قدیمی هست.

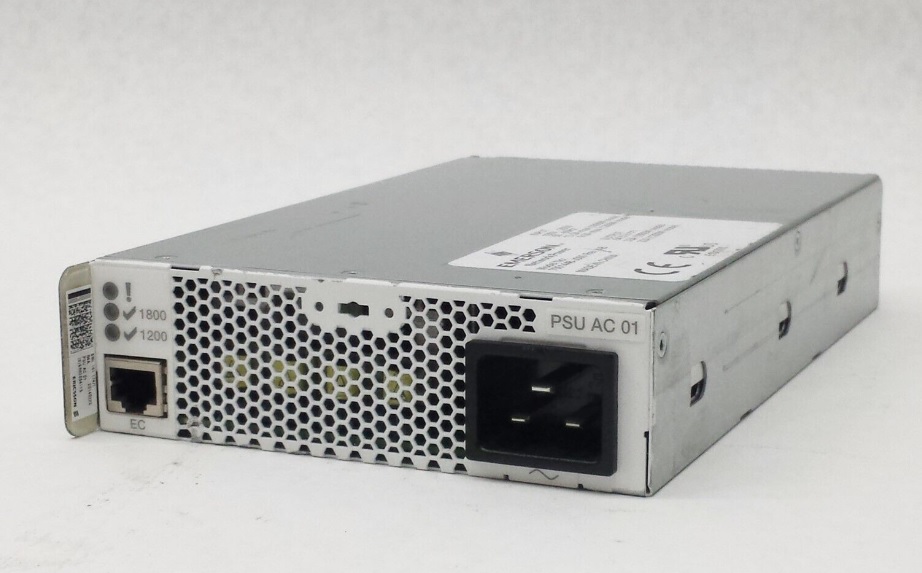

وجود یه سوکت پورت LAN در جلوی دستگاه هم برام جای سوال داشت. پاور بسیار سنگین هست و تا جایی که دیدم برد دستگاه سه لایه هست. قطعات سوخته شامل چند دیود فست و یک ماسفت 20N60C3 بود و چندجا تِرک های مسی معیوب شده بود که اصلاح شد. الان که با لامپ تست روشن میکنم ولتاژ روی پل دیود های دوبل میوفته ولی به خازن های بزرگ خیر. احتمال دادم ممکنه به نوعی توسط اون کابل LAN بخش کنترل و دو رله سمت ورودی فعال میشه. چون شناختی از این نوع پاور ندارم تحلیل محدودی هم دارم . دوستان کسی در مورد این پاور شناخت داره و میتونه بنده رو راهنمایی کنه؟
تصاویر هم ضمیمه شد
