راهنمایی در سیم بندی اسپیکر Viera 806

msi6969

VIP+ افتخاری
کاربر
2019-01-16
430
250
HMD Global
با سلام.
اسپیکر قبلا باز شده و برد چسبونده بودن کفش، الان بردش تعمیر کردم.
فقط مشکل اینه که سوکت هاشو قبلا در آوردن و الان نمیدونم به کجا وصل کنم،به جز یکیش که سوکتش 4تایی هستش.
ممنون از راهنمایی دوستان.


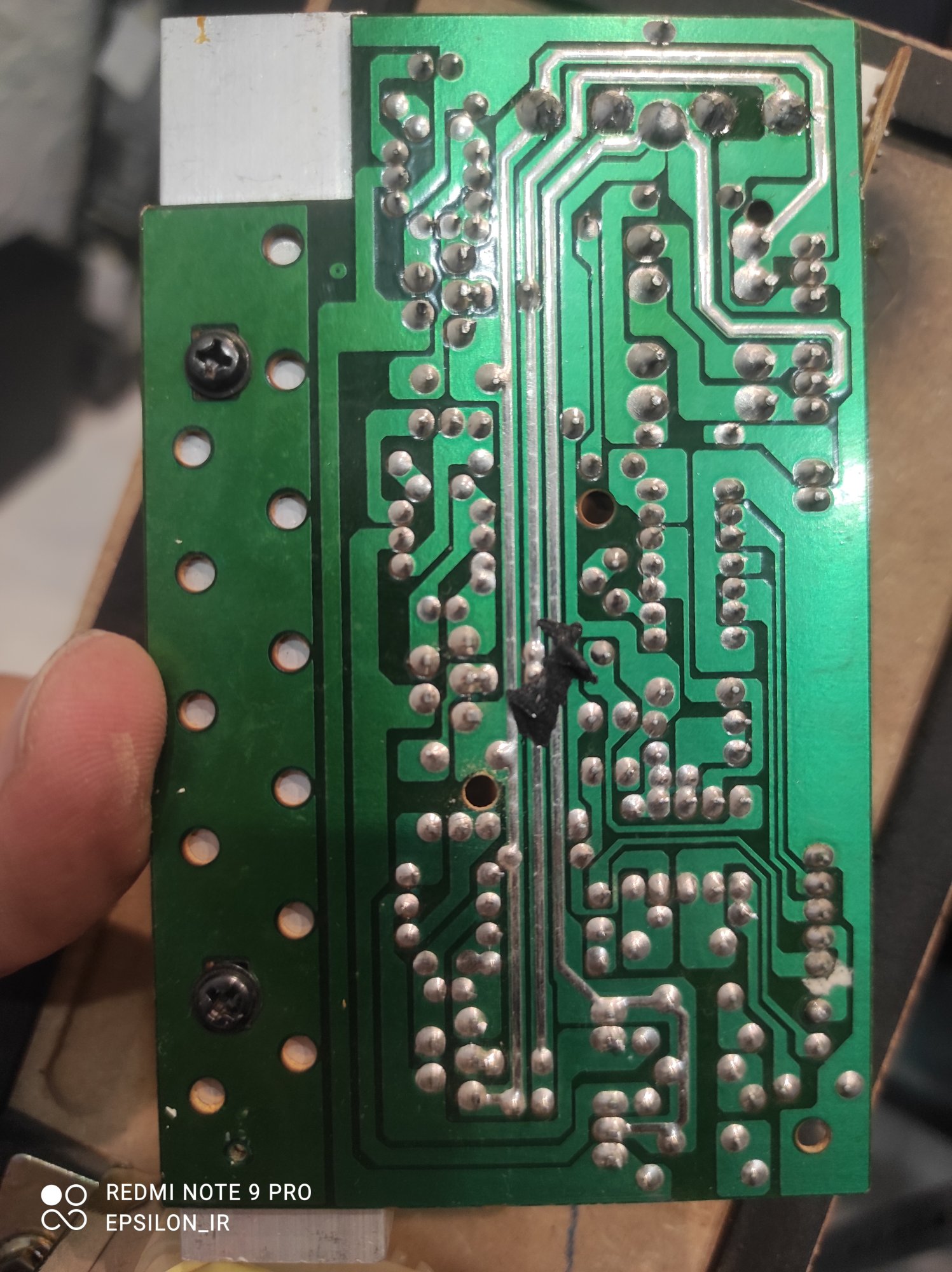

پیوست‌ها

  • 245.9 کیلوبایت بازدیدها: 20
  • 340.9 کیلوبایت بازدیدها: 19
  • 351.6 کیلوبایت بازدیدها: 22
  • 398.7 کیلوبایت بازدیدها: 21
  • 412.5 کیلوبایت بازدیدها: 22
  • 408.7 کیلوبایت بازدیدها: 18

404

VIP PLUS
VIP PLUS
vip
کاربر
2023-10-31
376
662
اردکان
درود
باید با توجه به نقش هر سیم اون رو به جایگاه وصل کنید
اکثریت به ۳ دسته
تغدیه
صدا
خروجی
تقسيم میشن
بعضی ها هم برای LED


FX55

کاربر vip
کاربر
2014-10-18
367
448
ایران
سلام.

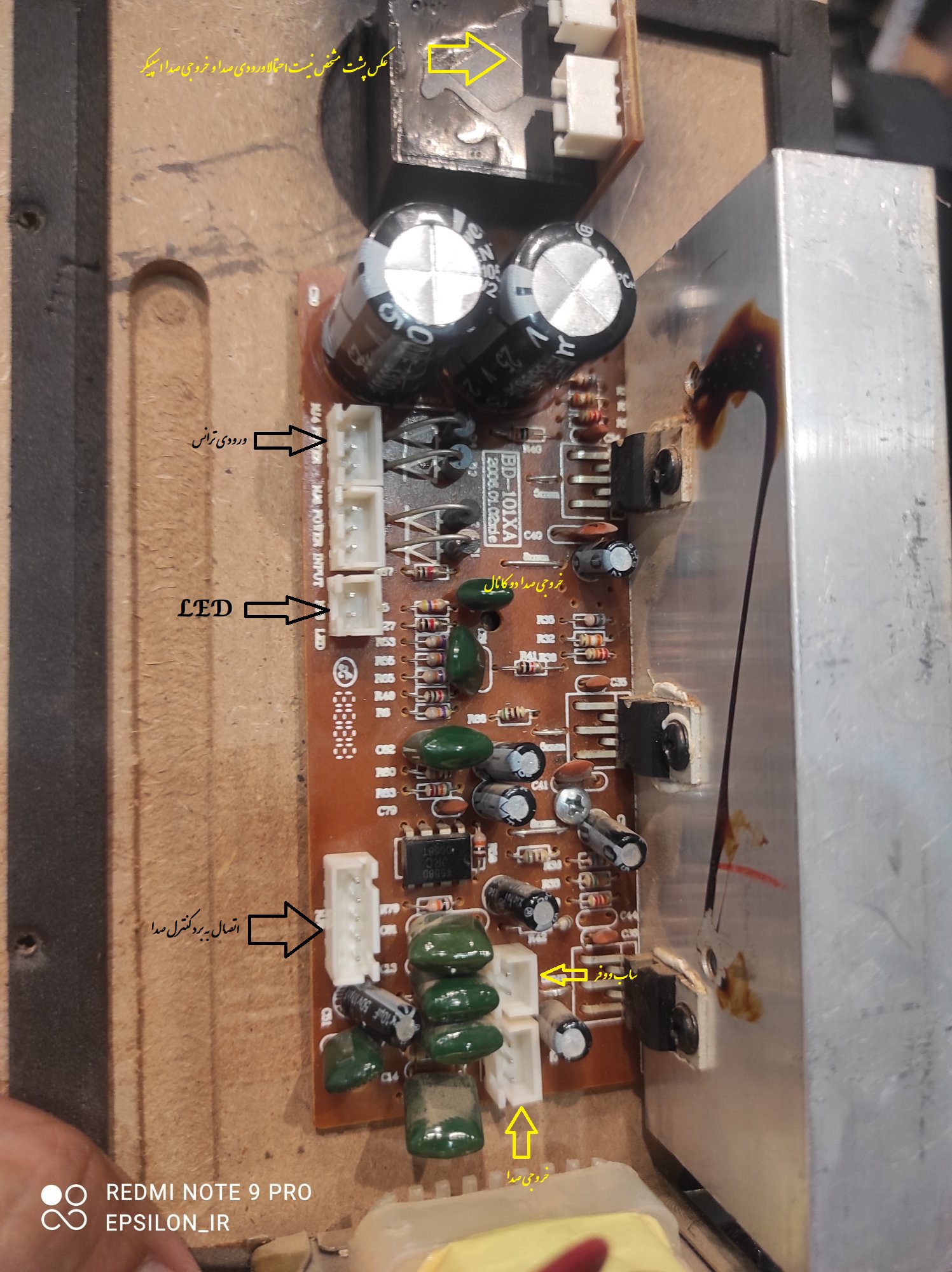

1- سوکتی که از ترانس می آید را به اولین سوکت سه سیم کنار خازن های بزرگ الکترولیت متصل کن.

2 - سوکت کنارش برای تغذیه برد دیگر مدار میره.

3 - سوکت دو پین کنارش برای LED هست.

4 - سوکت 5 پین متصل به برد جانبی دیگر - ورودی صدا .

سوکت 2 و 3 پین خروجی صدا برای ساب ووفر و دو بلندگو دیگر.

موفق باشید.


msi6969

VIP+ افتخاری
کاربر
2019-01-16
430
250
HMD Global
سلام.

1- سوکتی که از ترانس می آید را به اولین سوکت سه سیم کنار خازن های بزرگ الکترولیت متصل کن.

2 - سوکت کنارش برای تغذیه برد دیگر مدار میره.

3 - سوکت دو پین کنارش برای LED هست.

4 - سوکت 5 پین متصل به برد جانبی دیگر - ورودی صدا .

سوکت 2 و 3 پین خروجی صدا برای ساب ووفر و دو بلندگو دیگر.

موفق باشید.
درود بر شما.
مهندس، الان یک سوکت دو پین رو برد اضافه دارم. نمیدونم نفر قبلی گمش کرده یا خود برد نداشته از اول.
بعد تشکر از توضیح خوبتون.

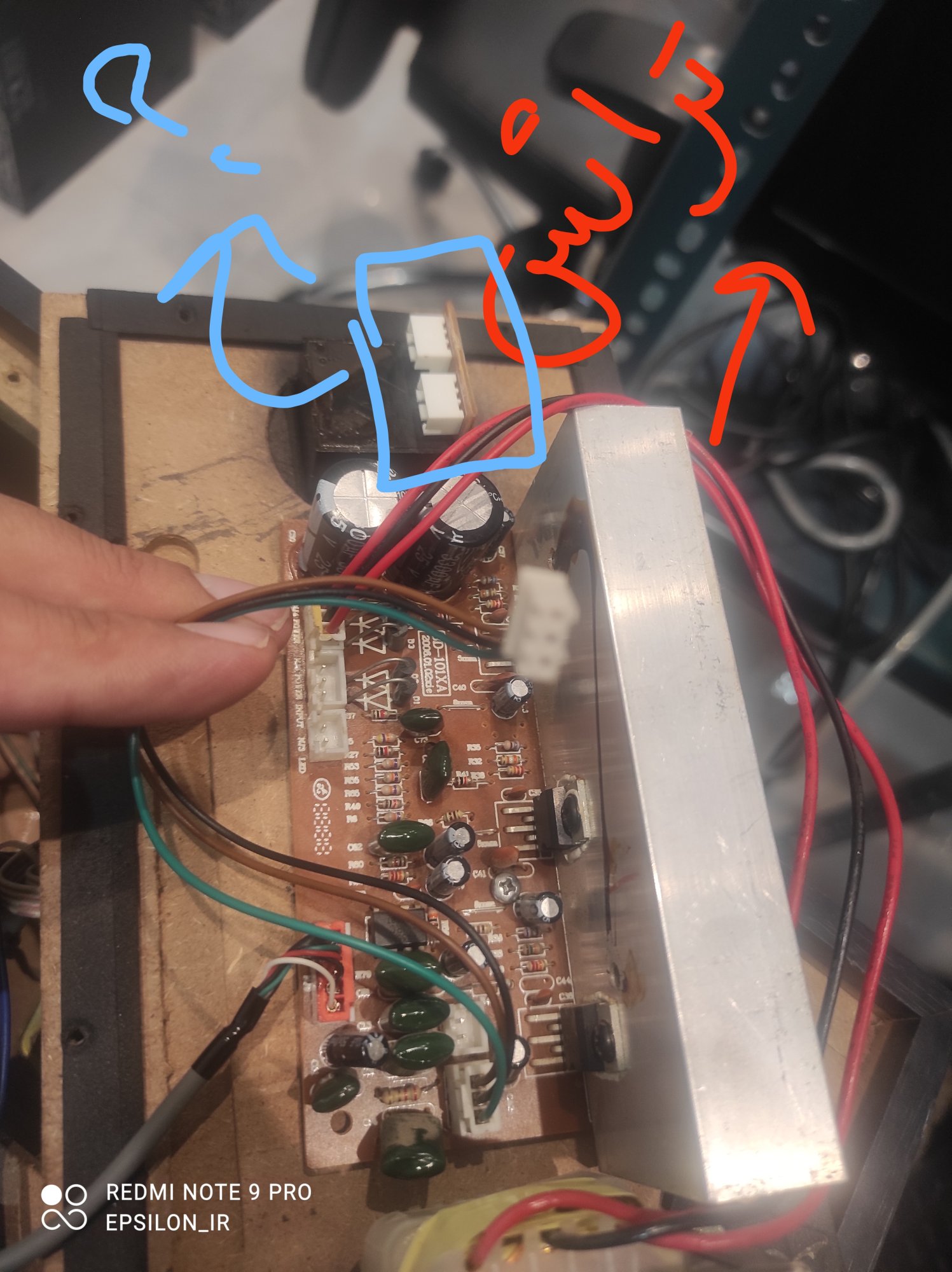

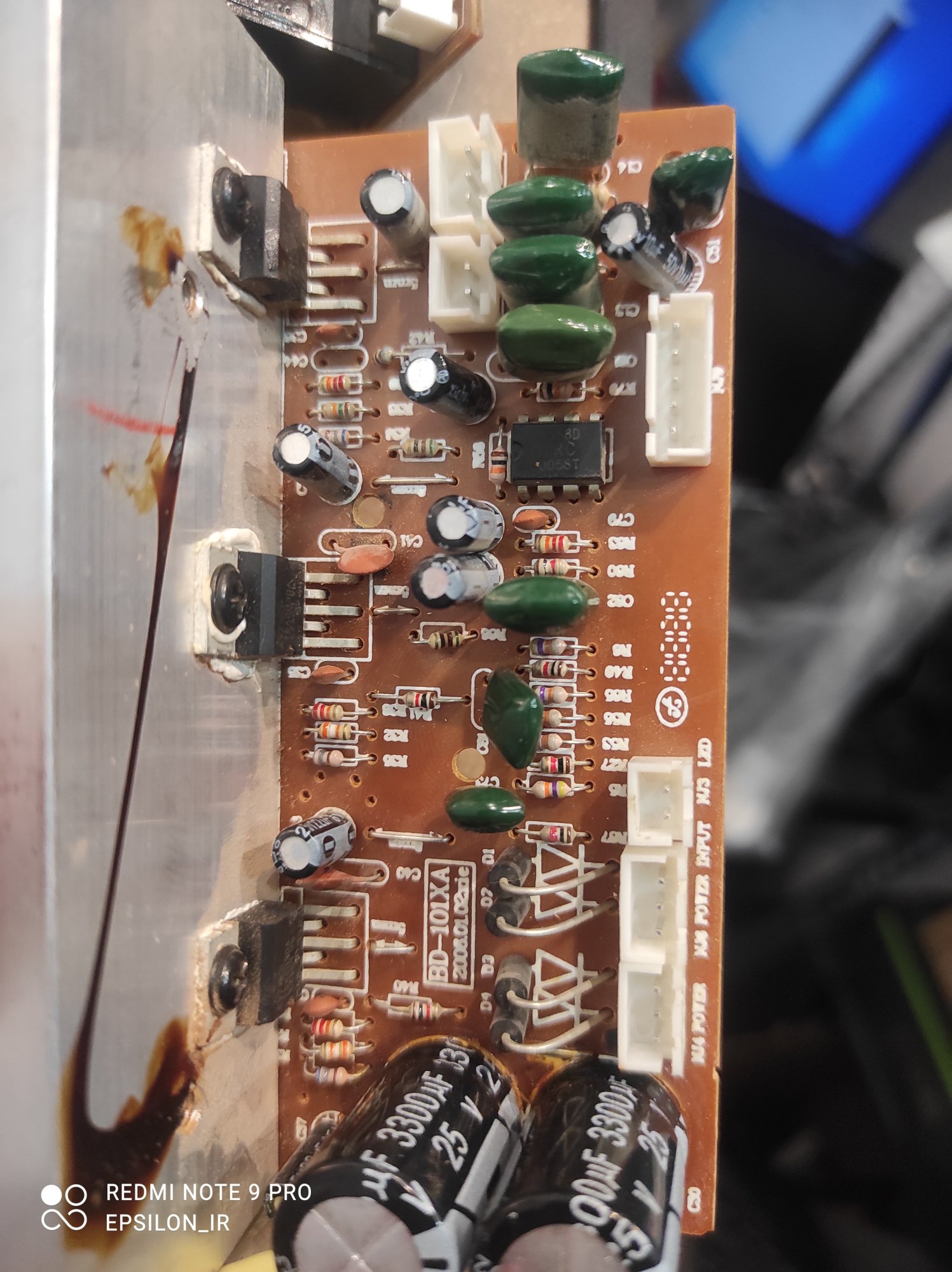

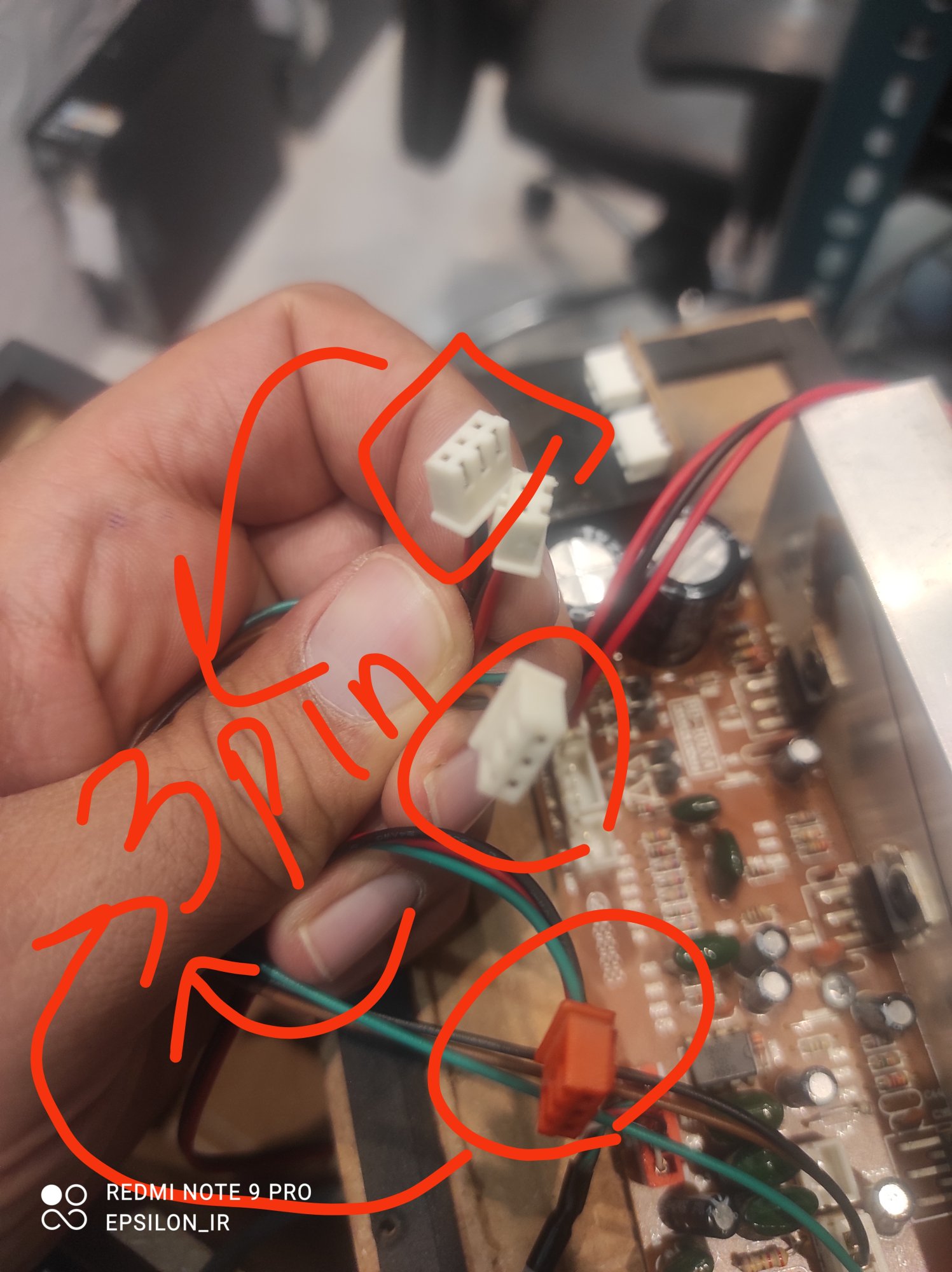

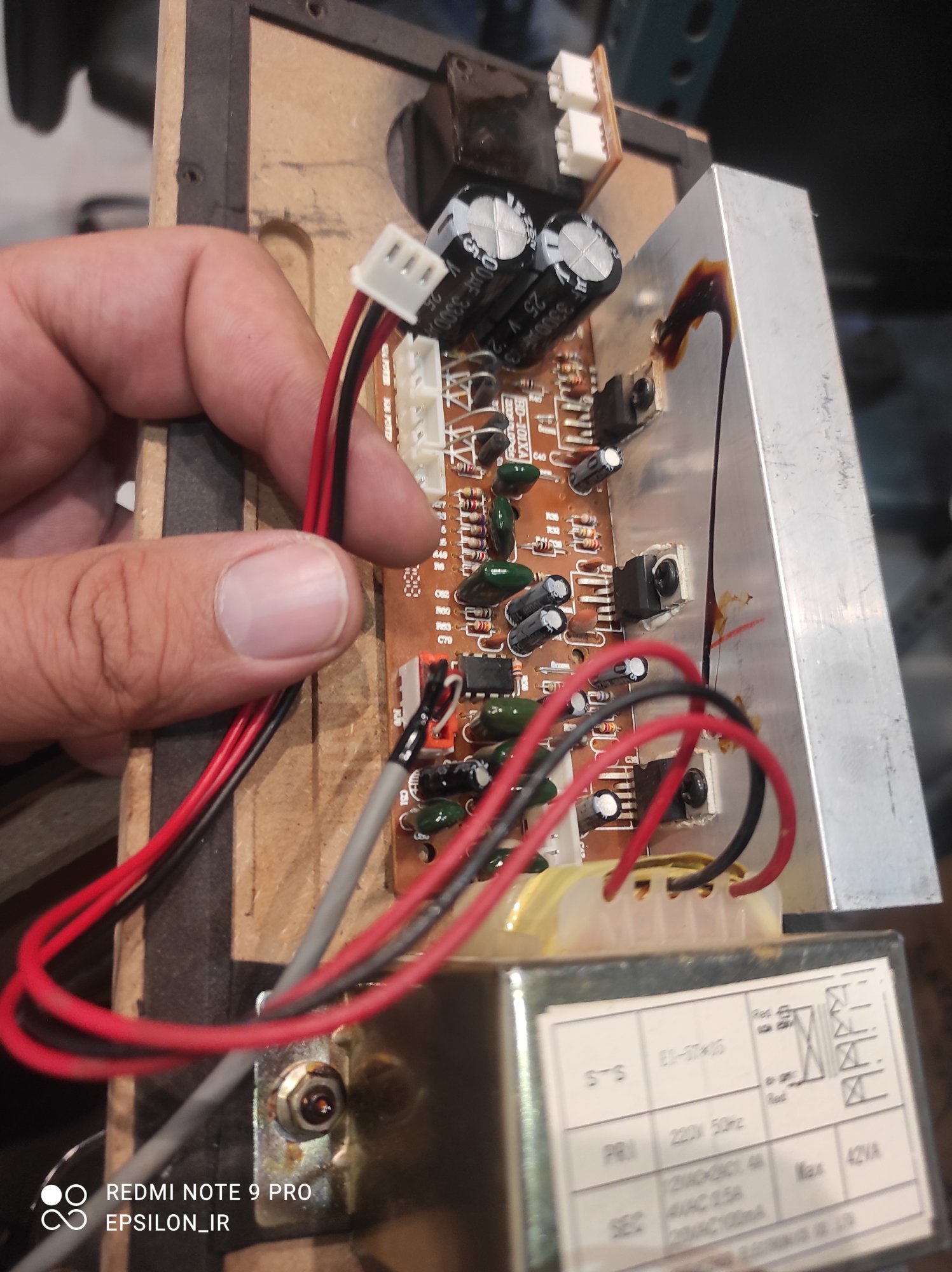

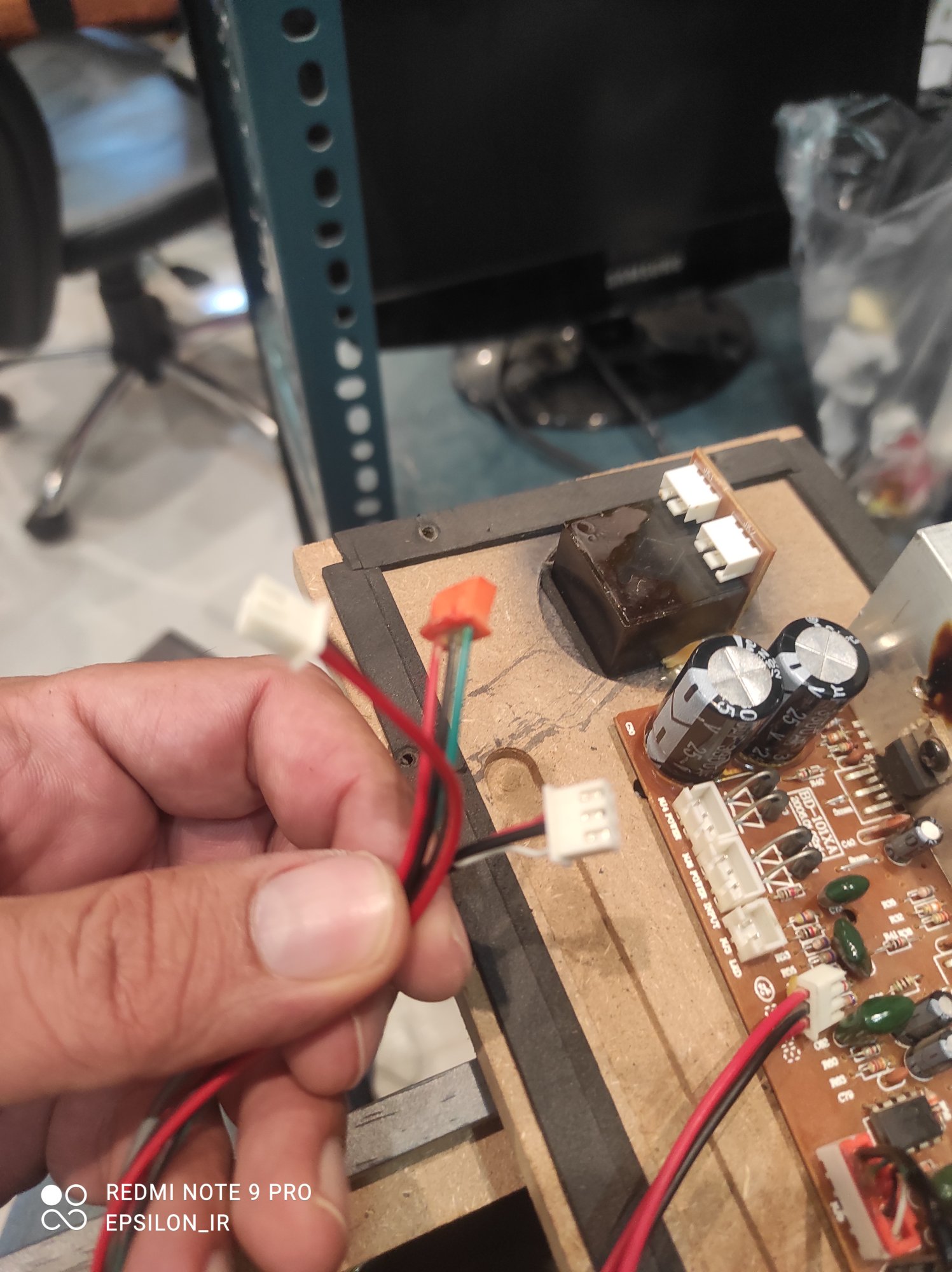

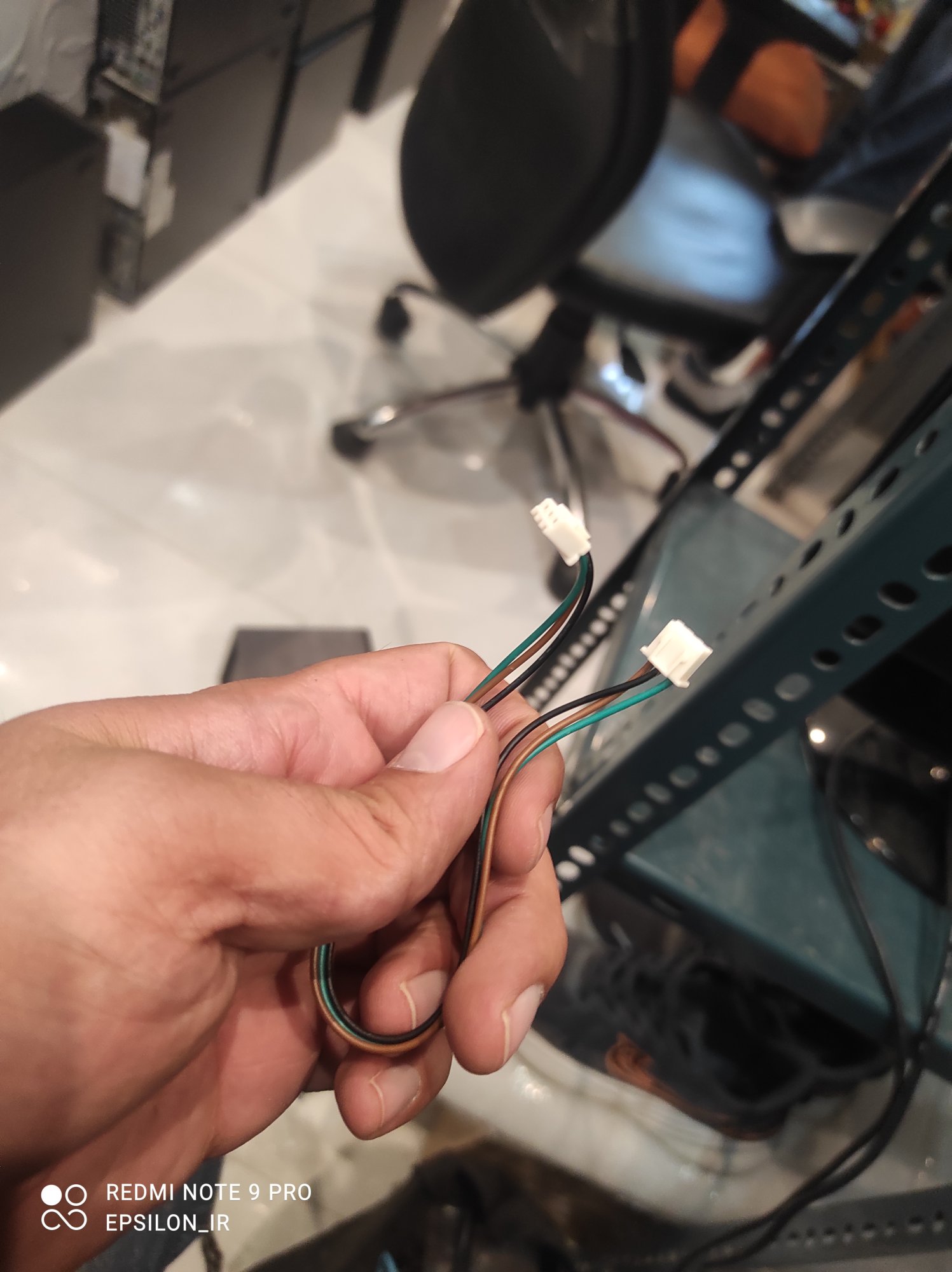

کامل متوجه ن ش دم، عکس ها رو علامت زدم و فرستادم خدمتتون، اگر لطف کنی علامت بزنید ممنون میشم. معذرت. 🙏🙏
