راهنمایی درخصوص سوختن ترایاک جاروبرقی پاکشوما

[arashpi]

سلام دوستان
دربردکنترلی جاروبرقی پاکشوماترایاک ۱۶امپری۶۰۰ولتش سوخته بودکه تعویض کردم اماالان بازدن دکمه استارتش فن استارت میخوره ولی درهمون لحظه اول ترایاکم میسوزه
سوال:
اهم سیم پیچ موتورفنش حدود۲اهم است واتصال بدنه نیست ایامطمئن میشه گفت سالمه؟
داخل بردکنترلی یک ایسی۱۴پایه است به شمارهYLT501_14Pکه بنظرم میکرواست،ایااحتمال سوختنش هست یابهتره بگم میشه فرض کردکه فن سالم باشه وبدلیل سوختن این ایسی گیت ترایاک به صورت کامل تحریک بشه وباعث فشاربیش ازحدبه ترایاک بشه واونوبسوزونه یانه واقعابردکنترلی مشکلی نداره واحتمال اتصال حلقه سیم پیچ فن میره وبارزیادروی ترایاک ایجادمیکنه وباعث سوختنش میشه؟
لازم به ذکره که قبل ازایرادظاهراکمی اب کف زمین رومکش کرده بوده.
ضمنابقیه قطعات کنترل شدکه ظاهراسالمند.



[چگيني]

سلام دوستان
دربردکنترلی جاروبرقی پاکشوماترایاک ۱۶امپری۶۰۰ولتش سوخته بودکه تعویض کردم اماالان بازدن دکمه استارتش فن استارت میخوره ولی درهمون لحظه اول ترایاکم میسوزه
سوال:
اهم سیم پیچ موتورفنش حدود۲اهم است واتصال بدنه نیست ایامطمئن میشه گفت سالمه؟
داخل بردکنترلی یک ایسی۱۴پایه است به شمارهYLT501_14Pکه بنظرم میکرواست،ایااحتمال سوختنش هست یابهتره بگم میشه فرض کردکه فن سالم باشه وبدلیل سوختن این ایسی گیت ترایاک به صورت کامل تحریک بشه وباعث فشاربیش ازحدبه ترایاک بشه واونوبسوزونه یانه واقعابردکنترلی مشکلی نداره واحتمال اتصال حلقه سیم پیچ فن میره وبارزیادروی ترایاک ایجادمیکنه وباعث سوختنش میشه؟
لازم به ذکره که قبل ازایرادظاهراکمی اب کف زمین رومکش کرده بوده.
ضمنابقیه قطعات کنترل شدکه ظاهراسالمند.

سلام
با توجه به اینکه آبخوردگی است،احتمال آسیب موتور هم هست،برد جدا و موتور را مستقیم یا با لامپ 200 التهابی سری،اگه موتور سالم بود، برد تعمیر یا تعویض.
موفق باشید



[arashpi]

سلام
با توجه به اینکه آبخوردگی است،احتمال آسیب موتور هم هست،برد جدا و موتور را مستقیم یا با لامپ 200 التهابی سری،اگه موتور سالم بود، برد تعمیر یا تعویض.
موفق باشید

ممنونم بزرگوار
بنظرشماباتوجه به اینکه درهمون لحظه اول باروشن کردن جاروبرقی واستارت موتورش ترایاک میسوزه میشه بااطمینان گفت که موتورصدمه دیده؟
باتوجه به اینکه باردیگه ای هم ازترایاک نرفته.



[amookhteh]

با مدار محافظ ۱۱۰ تست کنید قدرت مکش جاروبرقی رو کمو زیاد کنید ببین نور لامپ کمو زیاد میشه؟از برد عکس بزارید



[چگيني]

ممنونم بزرگوار
بنظرشماباتوجه به اینکه درهمون لحظه اول باروشن کردن جاروبرقی واستارت موتورش ترایاک میسوزه میشه بااطمینان گفت که موتورصدمه دیده؟
باتوجه به اینکه باردیگه ای هم ازترایاک نرفته.

سلام
شما فعلا موتور را تست کنید.



[gasemi.m100]

اکثر قطعات داخل بازار فیک هستن مخصوصا قطعات قدرت
مقدار تست دیودی پایه گیت نسبت به اند 1 باید خیلی هم باشه در حد صفر در این صورت شاید ارجینال باشه



[arashpi]

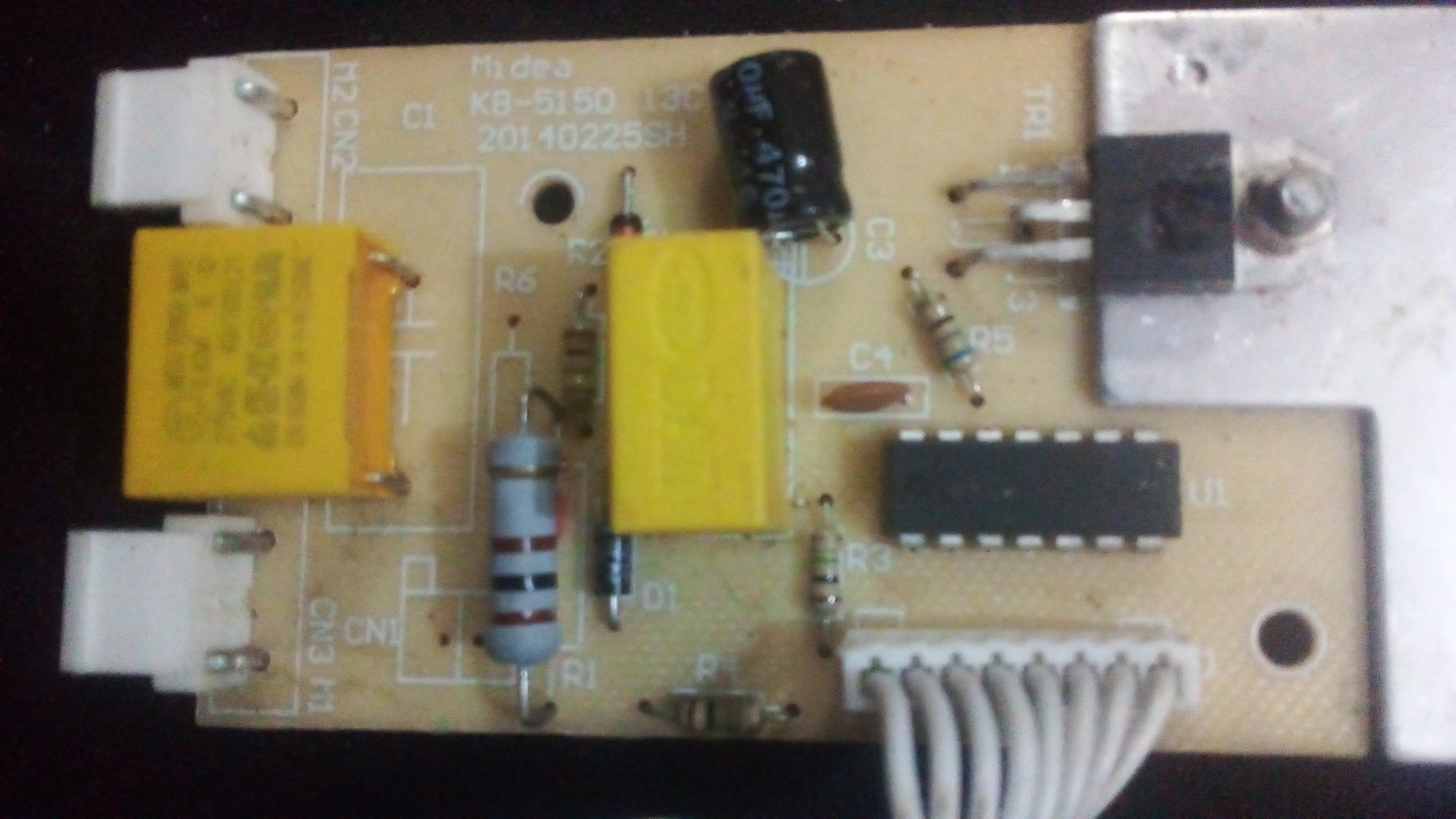

این هم عکس برد



[md25]

این هم عکس برد

درود ترایاکت فیکه،اورجینال بذار حل میشه،واسه منم پیش اومد چندتا ترکوندم که اورجینال گذاشتم مشکل حل شد،از فروشگاه‌های معتبر خرید کنید،موفق باشید



[arashpi]

قبل ازتعویض ترایاک اصلی بااهممترکه کنترلش کردم پایهA1 وA2 اون اتصال کوتاه شده بود وباوصل برق موتورش روشن میشداماکلیدمینیاتوری بعدازکنتورمیپرید.
حالاسوالم اینه اگه موتورسالمه چراامپرمیکشیدومیتاتوری میپرید؟
وسوال دیگه اینکه مقاومت اهمی دواهم برای سیم پیچ موتوربنظرکم نیست؟
کسی تاحالااندازهگیری نکرده تامطابقت بدم؟



[md25]

قبل ازتعویض ترایاک اصلی بااهممترکه کنترلش کردم پایهA1 وA2 اون اتصال کوتاه شده بود وباوصل برق موتورش روشن میشداماکلیدمینیاتوری بعدازکنتورمیپرید.
حالاسوالم اینه اگه موتورسالمه چراامپرمیکشیدومیتاتوری میپرید؟
وسوال دیگه اینکه مقاومت اهمی دواهم برای سیم پیچ موتوربنظرکم نیست؟
کسی تاحالااندازهگیری نکرده تامطابقت بدم؟

موتور رو مستقیم زدید به برق؟اگه موتور مشکل داشته باشه باید جرقه بزنه یا صدای حالت پف بده،مگر اینکه خیلی داغون باشه که در اون صورت اتصالی داره و روشن نمیشه مینیاتوری هم قطع میشه،و اینکه ترایاک هم اگه قلابی باشه به محض روشن کردن دستگاه میترکه و مینیاتوری قطع میشه
