منبع تغذیه مشکلی نداره ولتاژها را برای برسی می خوام

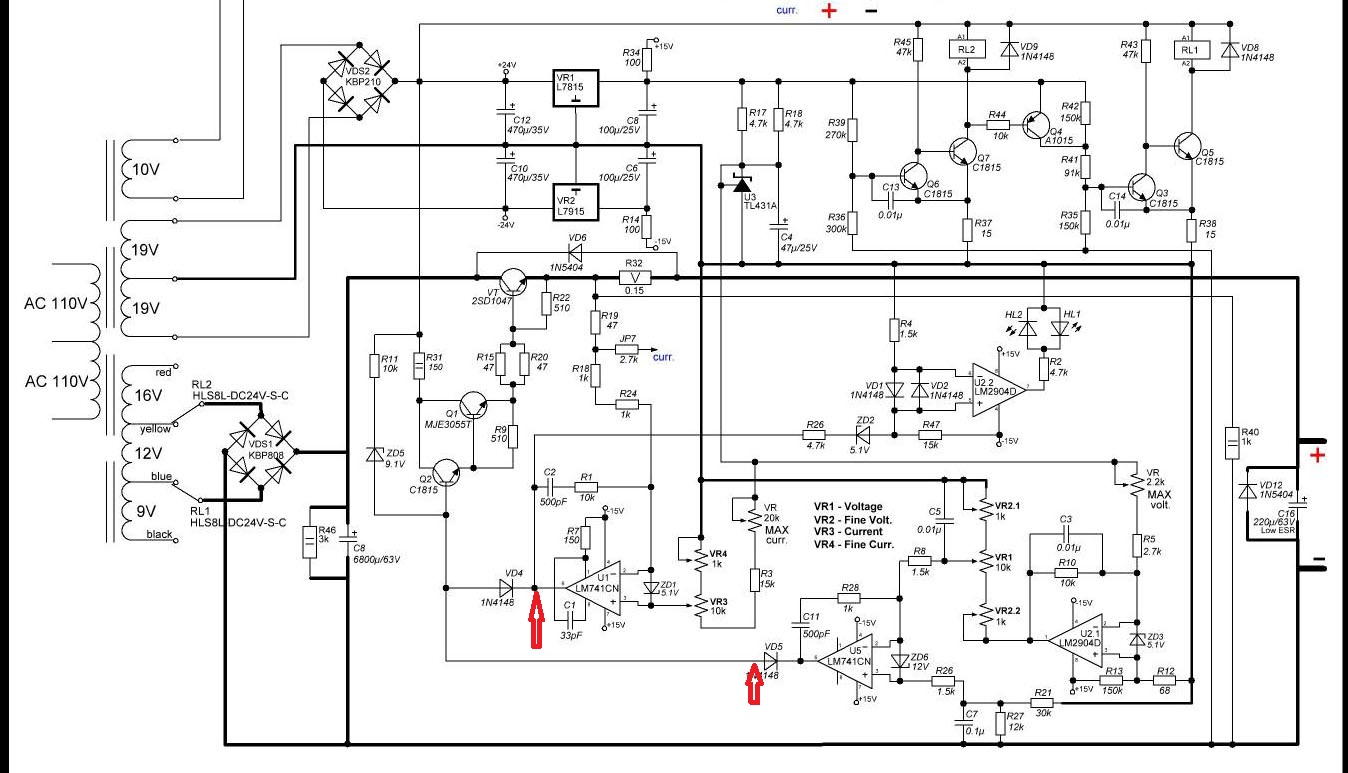

یه سوال دیود VD5 برعکس قرار گرفته نباید ولتاژ منفی از ای سی به کاتد دیود برسه که دیود روشن بشو و ولتاژ از ان عبور بکنه
اما ولتاژ منفی از ای سی خارج نمی شه طبق ولتاژهایی که من گرفتم روی کاتد دیود VD5 نسبت به منفی خازن برزرگ 13.1 ولت است
ونسبت منفی c12 بالایی 2.7 ولت است که هیچ کدوم منفی نیست
درود
هرچند لوازم پاسخگویی از جمله نقشه را به پست خود منتقل نکردی
و نگارش ناصحیح جملات ، موجب استنباط نادرست و اتلاف بیمورد وقت میشه و ممکنه از سوال شما درک صحیحی نداشته باشم اما ، فرمودید:
یه سوال دیود VD5 برعکس قرار گرفته نباید ولتاژ منفی از ای سی به کاتد دیود برسه که دیود روشن بشو و ولتاژ از ان عبور بکنه
اما ولتاژ منفی از ای سی خارج نمی شه
اگر درست درک کرده باشم اظهار داشتید که خروجی آپ امپ های مورد نظر منفی نمیشه و لذا همیشه دیود VD4 و VD5 قطع و خاموشند و دراینصورت چه ثمری دارند و چگونه میتونن ولتاژ و جریان را کنترل کنند؟

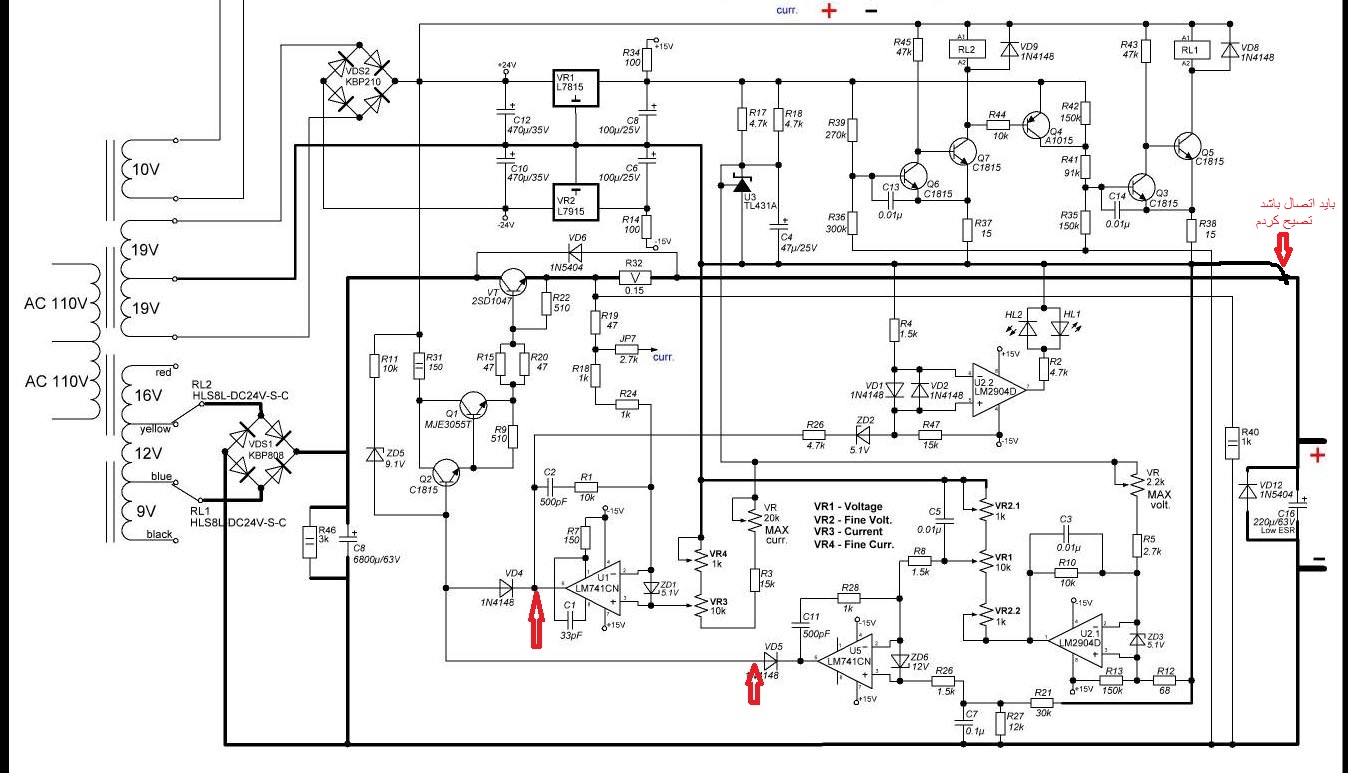

اگر به تصویر پیوست دقت کنید .
و ولتاژ آستانه یا ولتاژ دو سر دیود روشن را جهت سهولت تحلیل ، صفر ولت فرض کنیم. دراینصورت ازآنجاکه :

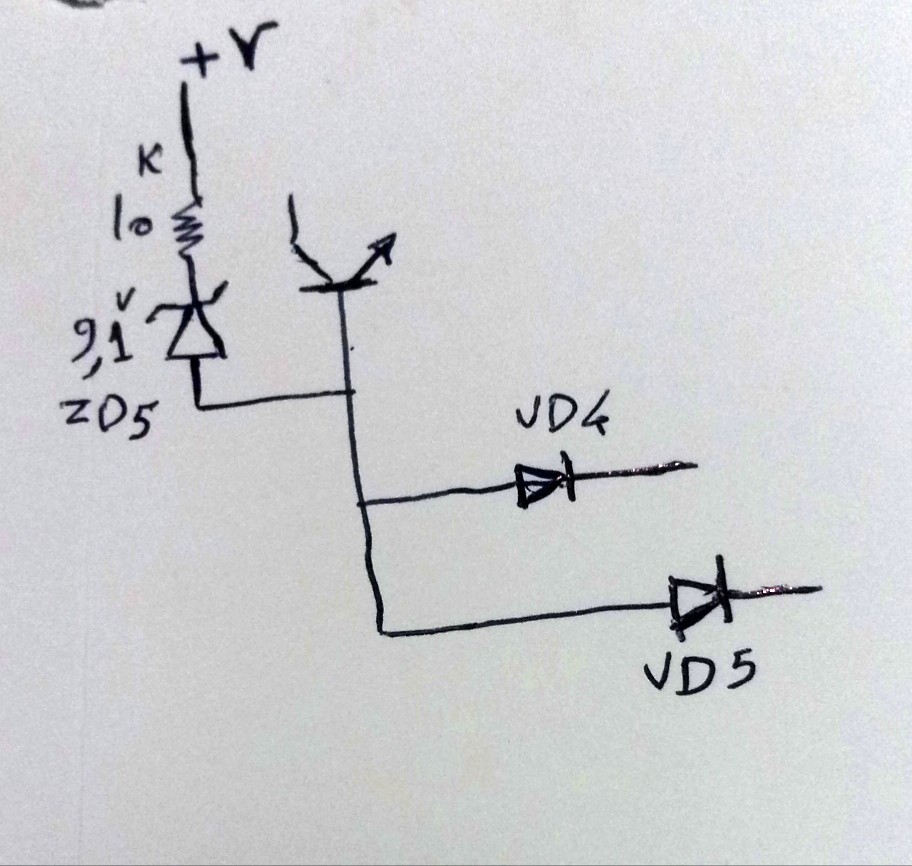

بیس ترانزیستور Q2 متصل به آند دو دیود مذکور است و از طرفی ولتاژ آندها از طریق مقاومت ۱۰ کیلو و زینر ۹ ولت تامین میشه .
بنابرین ۹ ولت از ولتاژ V (که نسبت به گراند آپ امپ یا نسبت به گراند رگلاتورهای پانزده ولتی ، مقدار ۲۴ ولته ) کم میشه و درواقع منبع ۱۵ ولتی با مقاومت سری ۱۰ کیلو ، به آند دیودها و بیس متصل شده و این ولتاژ ضعیف ۱۵ ولتی ، ولتاژ آند دیودهای فوق و بیس رو تامین میکنه .
حالا اگر کاتد VD5 مثلا 8 ولت شود بدیهی است که کمتر از ولتاژ ۱۵ ولتی آند میشه و VD5 روشن میشه و ولتاژ کاتد آند (با توجه به فرضیه ابتدای تحلیل) تقریبا یکسان و ازآنجاکه ولتاژ خروجی آپ امپ متصل به کاتد ، ثابت و قویتر از ولتاژ ۱۵ ولتی آندهاست لذا ولتاژ هر دو طرف دیود VD5 یکسان و تابع کاتد یا خروجی آپ امپ میشه و لذا 8 ولت میشه و بتبع آن ، بیس هم 8 ولت میشه.
حالا چنانچه کاتد VD4 که کنترل کننده جریانه ، بیشتر از 8 ولت باشه دراینصورت VD4 خاموش و بلااثر است .
اما اگه کاتد همین دیود VD4 بمقدار کافی کمتر از 8 ولت مثلا 3 ولت بشه که روشنش کنه دراینصورت VD4 روشن میشه و آند هر دو دیود که به بیس متصله هم 3 ولت میشه و VD5 خاموش میشه چون کاتدش 8 ولت و بزرگتر از آند میشه( که اکنون 3 ولت شده) و لذا خاموشش میکنه .
بنابرین برای انتقال ولتاژ از طریق دیودها ، لازم نیست که حتما ولتاژ کاتد دیودها ، ولتاژ منفی یا آند دیودها حتما ولتاژ مثبت باشه بلکه فقط کافیه ولتاژ کاتد به اندازه ولتاژ آستانه (7/. ولت) کمتر از آند باشه تا روشن بشه مثلا اگه کاتد به 3- ولت و آند با مقا‌ومتی به منبع 2- ولت متصل باشه هم روشن میشه .
دراینصورت ولتاژ ثابت و پرقدرت تر یکطرف دیود ، ولتاژ ضعیفِ طرف دیگر را متاثر و مغلوب میکنه ( بعنوان مثال قابل لمس و جهت هضم موضوع ، دقیقا مشابه ایرانِ ذلیل و مطیع روسیه ) که با توجه به مقاومت ۱۰ کیلو که با قدرت واقعی ایران سری شد و ۱۵ ولت واقعی ایران ذلیل شد ، لذا بسهولت با جریان ناچیز و با تشر و تلنگر کوچکی ، گویی ایران روسیه تر از روسیه میشه و هر دو برای منافع روسیه تلاش کرده و، لذا همانطور که هدف و منافع روسیه ملاک میشه و 8 ولتی روسیه توی سر ۱۵ ولتی ایران میزنه ، در این منبع تغذیه هم ولتاژ قوی و تثبیت شدهٔ کاتد دیود ، ملاک و تعیین کننده است و ولتاژ ضعیف و ذلیل شدهٔ آند را دنباله رو و برابر با ولتاژ خودش میکنه .
در این فرایند ازآنجاکه مننبع ولتاژی که به آند دیود VD4 و VD5 متصله بدلیل مقاومت سری ۱۰ کیلو ، خیلی ضعیف تر از ولتاژ خروجی آپ امپ هاست زیرا خروجی آپ امپ فقط از طریق ورودی آپ امپ تغییر میکنه و درغیراینصورت اگه بخواهیم بدون استفاده از ورودی ها ، ولتاژ خروجی آپ امپ را با زور و با اتصال به منبع پرقدرت تری تغییر دهیم دراینصورت درسته که ولتاژ خروجی آپ امپ با اتصال به منبع خفن و قوی و لذا با جریان زیاد ، مطیع این منبع جدید پرقدرت میشه و ولتاژ خروجی آپ امپ تابع منبع جدید و معادل ولتاژش میشه اما حتما بابای آپ امپ درمیاد و میسوزه .
شبیه اکراین ضعیفتر از ایران که با تدابیری ، نه تنها مقاومت سری و اطاعت و ذلت را کنار گذاشت بلکه بجای مقاومت سری از منابع موازی غربی هم استفاده کرد و با قدرت بیشتری مشابه افغانستان بابای روسیه رو درآورد .
سوال
وظیفه دیود VD4 و VD5 چیه؟
