راهنمایی جهت تعمیر بردکولر ۲۴۰۰۰ فوجی

[AREYA54]

درود
همکاران عزیز مشکل کولر فوجی، عدم راه اندازی فن کمپرسور هست، در ضمن فن با یه مدل مشابه تست شده سالمه...

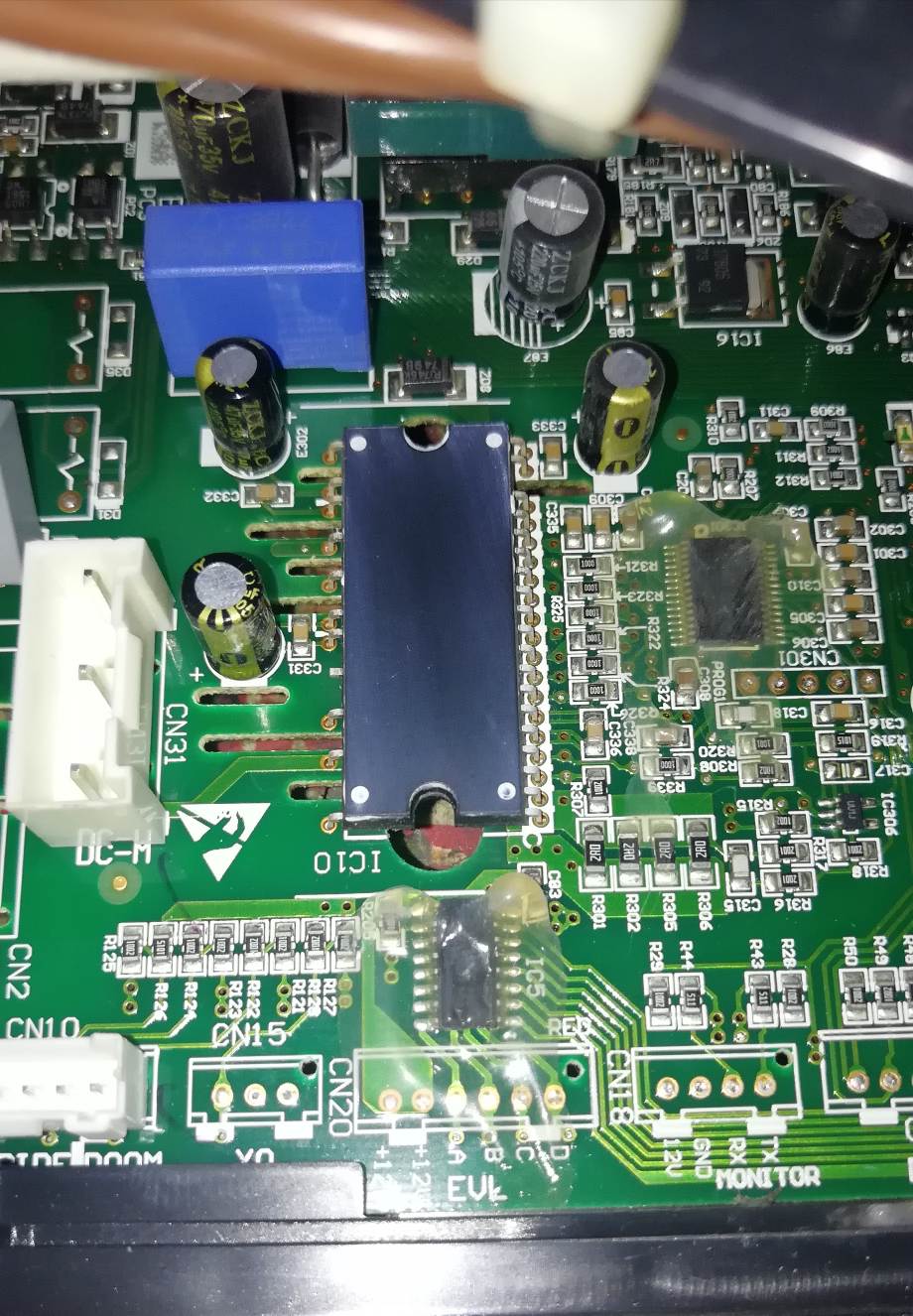

عکس مدار راه انداز را قرار دادم اگه همکاری اطلاعاتی داره ممنون میشم...
آی سی راه اندازش بدون شماره هست!!
آیا مداری جایگزین تو بازار هست؟



[حیدر شاهمرادی]

سلام دوست عزیز لطفا عکس کامل از پشت و روی برد ارسال بفرما و همچنین قبل از گرفتن عکس برد را شستشو بده تا همکاران راهنمایی کنند و همچنین مشخصات کامل مدل اسپیلت



[حیدر شاهمرادی]

دوست عزیز درخواست کردیم که عکسی پشت و رو و کامل برد را ارسال کنید دوباره همون عکسهای نیمه کاره را ارسال کردید . موفق باشید .



[AREYA54]

دوست عزیز درخواست کردیم که عکسی پشت و رو و کامل برد را ارسال کنید دوباره همون عکسهای نیمه کاره را ارسال کردید . موفق باشید .

درودممنون بابت توجهتون ولی:
به جز عکس پست اول، عکس دیگه ای ارسال نکردم عزیز!



[حیدر شاهمرادی]

دوست عزیز اگر میخواهید به نتیجه برسید برد را شستشو داده که گرد و خاک روش نباشه یک عکس با کیفیت از پشت و روی برد ارسال کن مدل دستگاه هم بفرست . تنها با داشتن عکس میتوان راهنمایی کرد اگر هم دوست نداری عکس بفرستی برد همه کاره اسپیلت استفاده کن .



[Mahdi neda]

سلام دوست عزیز
اگه فن رو مطمئنا تست کرده باشی و سالم باشه و اینکه توی تصویر به اون سوکت سه پایه وصل شه،احتملا ipm خراب شده.
اون سه تا پایه سوکت رو تست کن نباید با هم اتصال داشته باشه.
بعد با پایه مثبت و منفی خازن بزرگ هر سه پایه رو تست کن بازم نباید اتصالی داشته باشه و روی تست دیود باید سه تاشم از یک طرف دیود نشون و از طرف دیگه OL باشه.
ضمنا شمارش زیرشه.موفق باشی



[AREYA54]

دوست عزیز اگر میخواهید به نتیجه برسید برد را شستشو داده که گرد و خاک روش نباشه یک عکس با کیفیت از پشت و روی برد ارسال کن مدل دستگاه هم بفرست . تنها با داشتن عکس میتوان راهنمایی کرد اگر هم دوست نداری عکس بفرستی برد همه کاره اسپیلت استفاده کن .

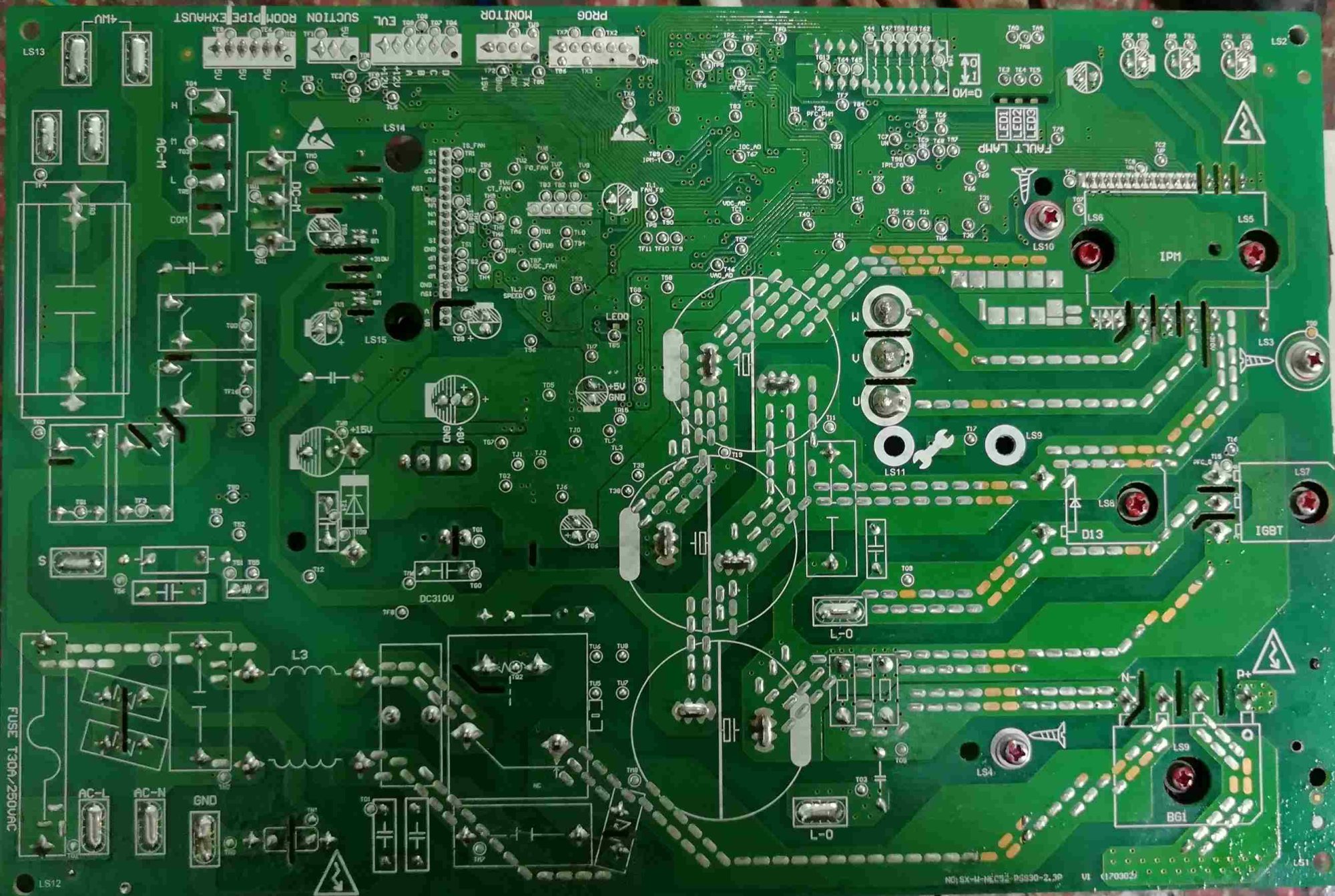

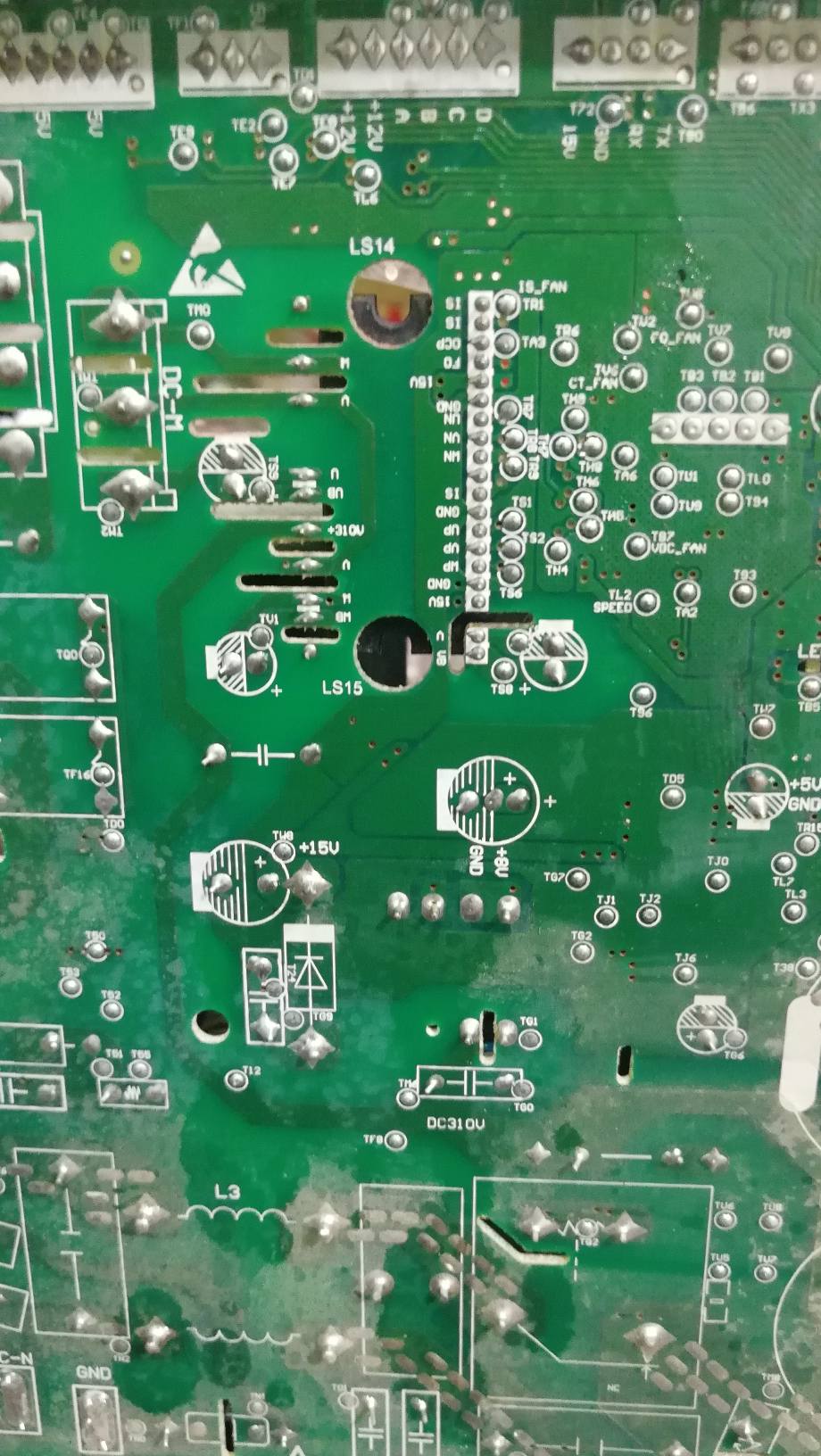

عکس کامل خدمت شما
البته نمیدونم برای شما چقدر واضح هست.
مدل کاملش همراهم نیست در اسرع وقت



[AREYA54]

سلام دوست عزیز
اگه فن رو مطمئنا تست کرده باشی و سالم باشه و اینکه توی تصویر به اون سوکت سه پایه وصل شه،احتملا ipm خراب شده.
اون سه تا پایه سوکت رو تست کن نباید با هم اتصال داشته باشه.
بعد با پایه مثبت و منفی خازن بزرگ هر سه پایه رو تست کن بازم نباید اتصالی داشته باشه و روی تست دیود باید سه تاشم از یک طرف دیود نشون و از طرف دیگه OL باشه.
ضمنا شمارش زیرشه.موفق باشی

سپاس از شما
بله اون سه پایه سوکت خروجی فن هست و اتصالی با هم ندارن،با پایه های خازن بزرگ هم اتصالی نداره و در حالت تست دیود از یک طرف به مثبت راه میده و از طرف عکس خیر
منظور از ipm آی سی راه انداز هست؟
چون خارجش نکردم شماره ندارم،در کل گیر میاد؟



[Mahdi neda]

در حالت تست دیود پایه منفی خازن بزرگ هم تست شود
بله همون راه انداز هست
اگر خوش شانس باشی گیر میاد.
اگر این تست هم اوکی باشه،
احتمال داره آی سی سالم باشه،
خازن ها و بقیه قطعات نزدیکشو چک کن.



[AREYA54]

در حالت تست دیود پایه منفی خازن بزرگ هم تست شود

سپاس
بله در این حالت هم درست هست
قطعات smd را تا جایی که با اهم متر مقدور هست چک کردم...به نظر خودم هم آی سی سالم باشه!
اگر موفق به تعمیر این قسمت نشدم قصد دارم یه مدار با رله و خروجی 220و فن مناسب جایگزین کنم
