آموزشی: دو نکته ارزنده در مورد تعمیر لامپ های کم مصرف

[royaali]

در لامپ های کم مصرف در مورد مقاومت های اهم پایین اطراف ترانزیستور ها دو نکته اساسی وجود دارد .
قانون 1 : اگر ترانزیستور ها 13007 باشد این دو مقاومت مقدارشان به این شکل خواهد بود ./ یک و ده /
قانون 2 : اگر ترانزیستور ها 13009 باشند این دو مقاومت مقدارشان به این شکل خواهد بود./ نیم و ده /
این قانون در تمام این لامپ ها جواب خواهند داد
در مورد ترانزیستور های 13005 معمولا / 22 و نیم / 22 و 1 / 15 و نیم / 15 و 5 / جواب می دهند
در شکل زیر من این لامپ ها را بر اساس دو قانون بالا تعمیر کرده ام

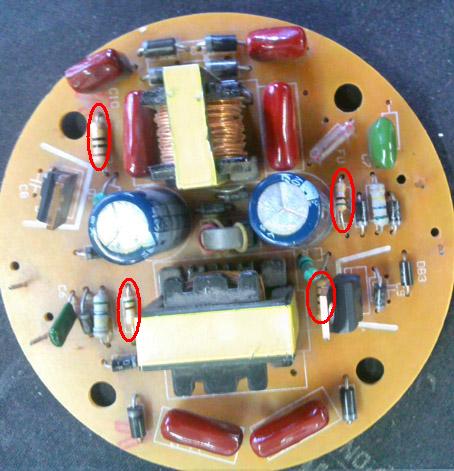

برد زیر ترانزیستور 13007 دارد

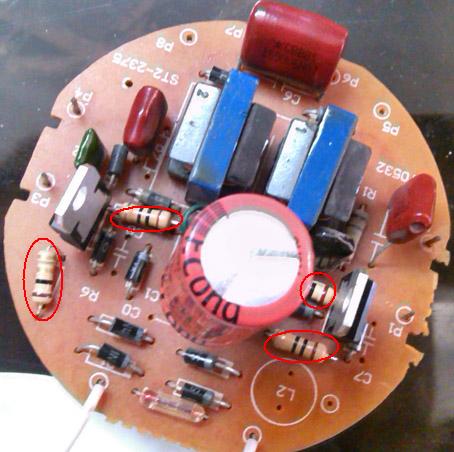

برد زیر ترانزیستور 13009 دارد که مقاومت نیم و ده را در آن ملاحظه فرمایید

قانون 1 : برای کلیه ترانزیستور ها 13007 و قانون 2 برای کلیه ی ترانزیستور های 13009 صدق می کند



[rezanurse826]

درود
فایلها را برای بنده بفرستید. نمی شود دانلودش کرد .
فایلها توسط مدیریت بلوکه شده است .
دلیلش را نمی دانم .



[royaali]

با سلام دوست عزیز
فایل پیوست همان تصاویر هستند که برای مثال قرار داده شده اند



[rezanurse826]

منتظر مقالات و تجارب شما هستیم .



[Mohammad@135]

سوال : چک لامپ کم مصرف چه مشخصاتی دارد و خروجی آن چند ولت می شود ؟
