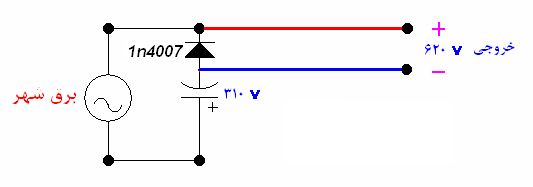

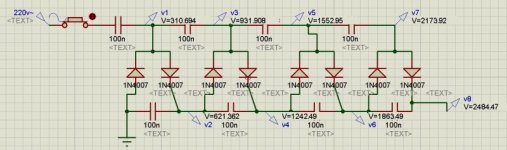

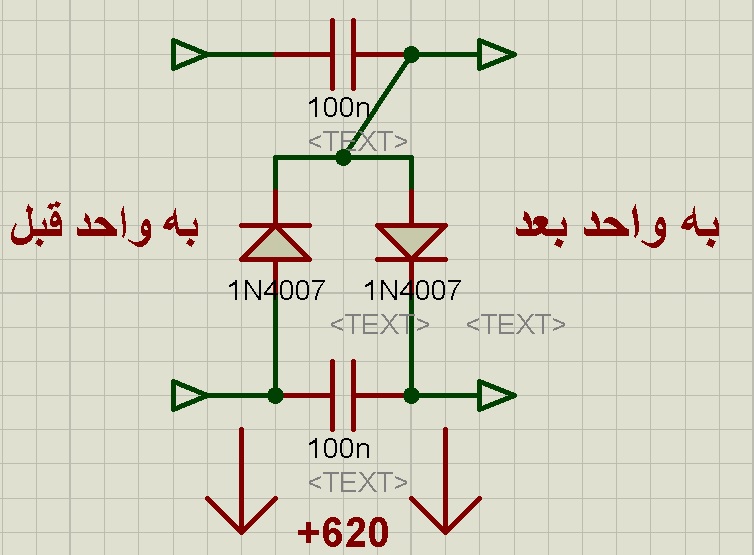

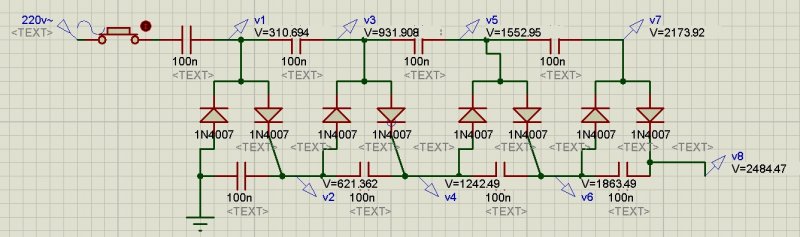

ممنون لطف دارید.ولتاژ پراپ ها نسبت به گراند مدار است و در محیط پروتیوس در حال اجراست. ضمنا این مدار بسیار مشهوری است و در ساخت شوکر و حشره کش برقی به صورت های مختلف استفاده میشود . میتوان با افزایش یا کاهش واحد های افزاینده به ولتاژهای متفاوت دست یافت ولی این دست مدار ها فقط برای منظور استفاده از ولتاژ لحظه ای بالا استفاده میشود و دیگر هیچ.مثل این شوکر
موفق باشید.

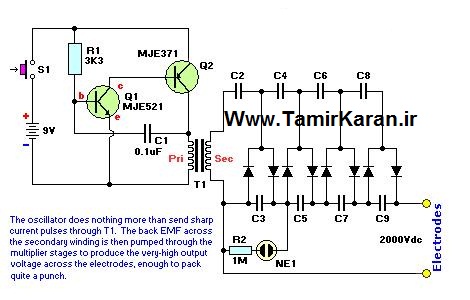

مشاهده فایل‌پیوست 76350
سلام
بله نرم افزار قادر به تشخیص بسیاری از خطاها نیست و در عمل با موارد متفاوتی مواجه میشوید لذا ولتاژ های فوقانی به صورتی که اعلام فرمودید اعلام میشود ولی برای سادگی آزمایش میتوانید فقط بخش اول را عملا با اسیلوسکوپ آزمایش کنید البته بدلیل نوع ولتاژی که که نه DC و نه AC است و یا هم DC و هم AC است لذا با ولتمتر هم قابل شناسایی و مشاهده نیست زیرا بنوعی کل نقاط فوقانی با ولتاژ AC برق شهر سری میشود و در فاصله زمانی نیم سیکل مواجه با خطایی است که در استفاده از آن اشکالی هم ایجاد نمیکند
ضمنا در حشره کش ها استفاده از ولتاژهای فوقانی بدلیل احتمال بروز اتصال کوتاه خروجی ، بسیار ناصحیح است و نقشه حشره کشی که شما هم مطرح فرمودید از ابتدا و انتهای خازنهای پایینی استفاده شده که مورد بحث نبوده و ولتاژهای بخش پایینی درست و اصولی است و من هم نگفتم ولتاژهای تحتانی ناصحیح است و حتی نگفتم ولتاژهای فوقانی نسبت گراند نقشه شما ناکارآمد است
بلکه با گراند نقشه شما کلیه نقاط مورد اشاره شما بعنوان افزاینده ولتاژ هم صحیح است و میتوان با گراند نقشه شما از تک تک نقاطی که فرمودید هم استفاده کرد اما فقط مقادیر فوقانی با گراند نقشه اشکال دارد که اشکال هم بصورت حاد نیست که موجب ناامیدی استفاده کننده و ناکارامدی آن گردد و زحمات شما قابل تقدیر است
سپاس
