مشکل: دوستان کسی در مورد برد مدارات pcm4-8 مخابرات اططلاعاتی داره ؟

[Masoud_Y]

با سلام
اول از همه امیدوارم جای سئوال رو درست انتخاب کرده باشم چون مربوط به شبکه میشود

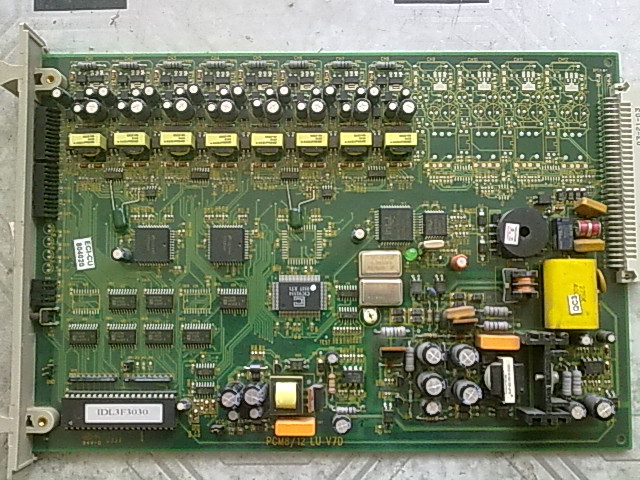

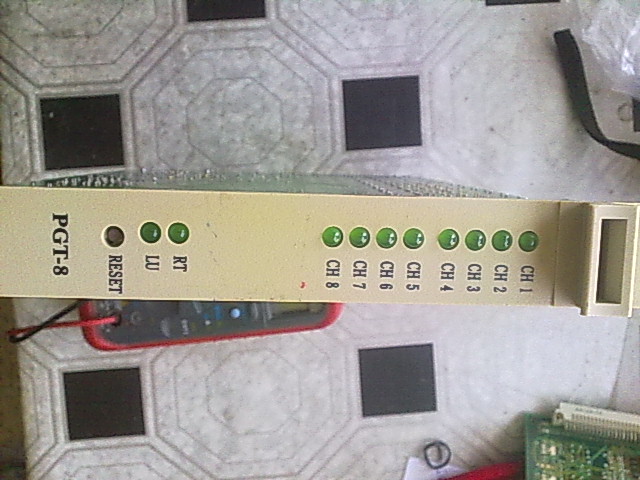

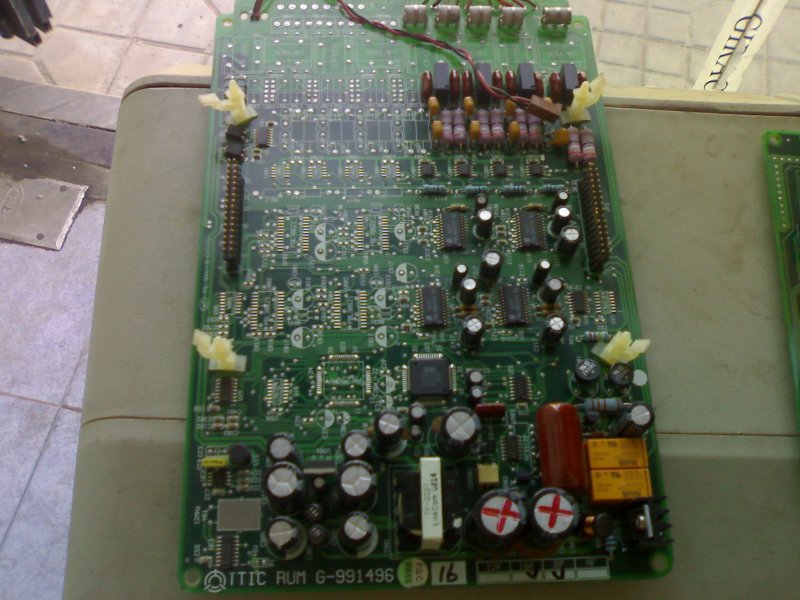

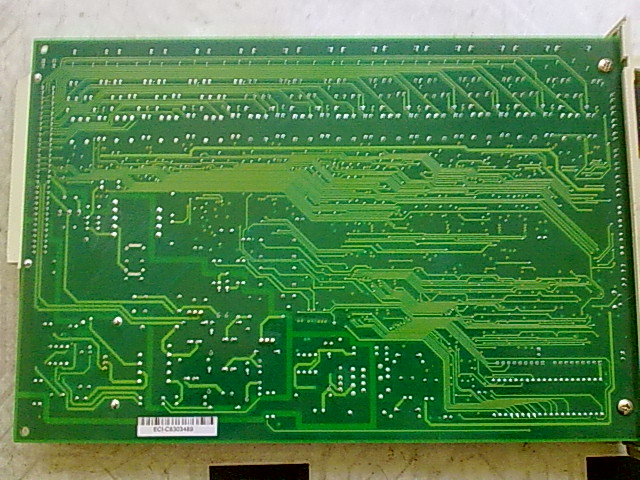

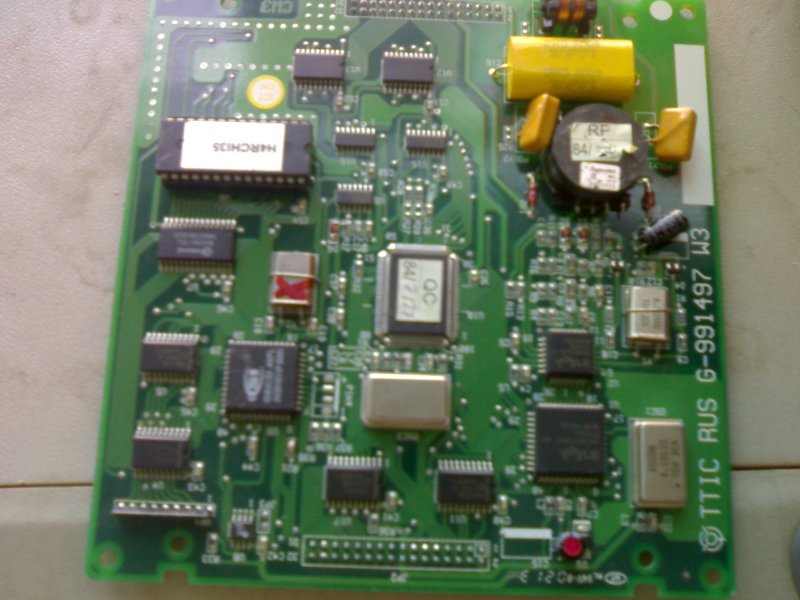

از دوستان درخواست دارم در صورت داشتن اطلاعات تعمیراتی و روش تست و در کل این بردها رو تعمیر کرده اند تجربیات خود رو به اشتراک بذارند من در زیر چند عکس از برد مدار قرار میدم ممنونم
خدمت دوستان عرض کنم این برد PCM4 & 8 مخابرات هست که تعدادی خراب و یا بعضی از لاینهای اون قطع و یا نویز شدید دارند



[jaxtor]

با سلام
اول از همه امیدوارم جای سئوال رو درست انتخاب کرده باشم چون مربوط به شبکه میشود
از دوستان درخواست دارم در صورت داشتن اطلاعات تعمیراتی و روش تست و در کل این بردها رو تعمیر کرده اند تجربیات خود رو به اشتراک بذارند من در زیر چند عکس از برد مدار قرار میدم ممنونم
خدمت دوستان عرض کنم این برد PCM4 & 8 مخابرات هست که تعدادی خراب و یا بعضی از لاینهای اون قطع و یا نویز شدید دارند

دوست عزیز در مورد نویز بسیار شدید شما باید خازنهای شیمیایی ظرفیت بالای مدار را تعویض کنید ولی اگر تمام خازنهای شیمیایی مدار تست شوند بهتر هست در ضمن در مورد قطعی هم شما باید تمام کریستالها و ترانسهای چاپر را نیز تست کنید که اگر ولتاژ های ورودی و خروجی ترانسهای چاپر را اندازه بگیرید کافی هست یعنی فقط در ورودی و خروجی ترانس ولتاژ وجود داشته باشد نشان دهنده سالم بودن ترانس هست البته ولتاژ ورودی از خروجی باید بیشتر باشد در مورد ایسی ها هم خرابی انها بعید هست ولی در عکس 5 عدد اپتوکوپلر می بینم که اگر خراب شود ولتاز خروجی بطور غیرعادی زیاد میشود انها را حتما تست کنید ونتیجه را اعلام کنید

با تشکر



[A.R.T]

درود
منم یه همچین مشکلی داشتم با برد PCM مخابراتی
با تعویض یه کریستال و جند خازن و یک خازن Smd مشکل نویزش کامل حل شد



[1234mahsa]

سلام ... لطفا طرز کار قطعات روی برد pcmمخابراتی را توضیح بدهید نیاز شدید دارم
