با عرض سلام خدمت دوستان عزیز

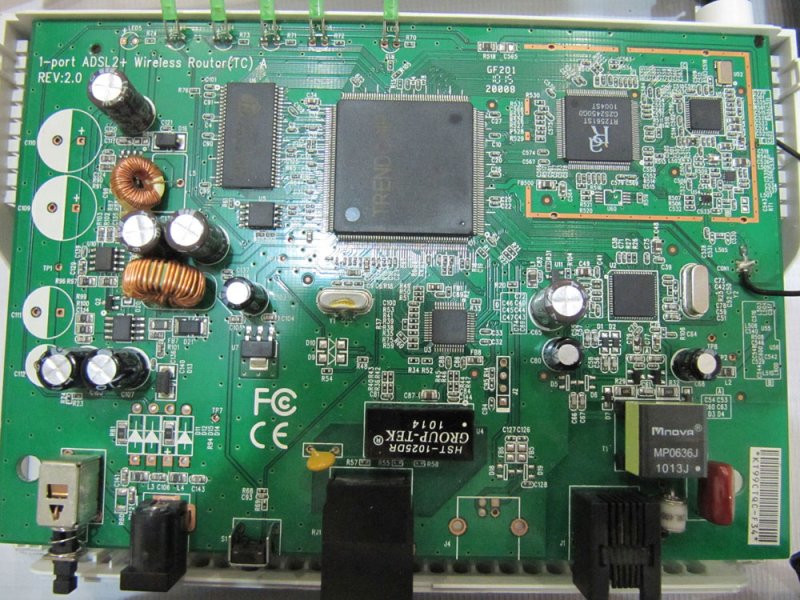

از این مودم هنگام روشن بودن دود بلند شد و از کار افتاد البته فقط چراغ پاورش روشن می موند

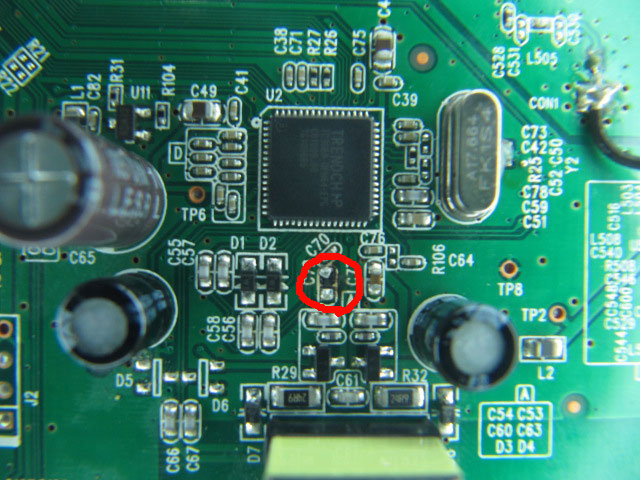

برد رو که بررسی کردم خازنی که جای اون رو در تصویر مشخص کرده ام بشدت داغ میکرد اون رو تعویض کردم مشکل حل شد و همه بخش های مودم درست کار میکنه اما ic بالای اون گرم میشه حدوده 50 درجه به نظر دوستان این طبیعی هست؟
سمت راست سوکت همونطور که در شکل زیر مشخصه مقاومت R80 سره جاش نیست فکر کنم اونی که دود شده رفت هوا این بوده ! چون تا حالا باز نشده بود. با توجه به مقاومت های زیر سوکت که بر روی اونا عدد 0 نوشته شده و اینکه شماره این مقاومت ها پشت سر همه حدس میزنم نقشه فیوز رو دارند میخواستم نظر دوستان رو در این مورد بدونم که لازمه جاش چیزی(مثلا یه فیوز 1 آمپر) بزارم ؟، البته الان بدون این مقاومت هم مودم کار میکنه ، آمپرمتر رو به دو سر این مقاومتی که نیست روی مدار زدم حدوده 0.4 آمپر جریان می کشه
لطفا راجع به گرم شدن ic و این مقاومتی که نیست راهنمایی کنید
باتشکر
از این مودم هنگام روشن بودن دود بلند شد و از کار افتاد البته فقط چراغ پاورش روشن می موند
برد رو که بررسی کردم خازنی که جای اون رو در تصویر مشخص کرده ام بشدت داغ میکرد اون رو تعویض کردم مشکل حل شد و همه بخش های مودم درست کار میکنه اما ic بالای اون گرم میشه حدوده 50 درجه به نظر دوستان این طبیعی هست؟
سمت راست سوکت همونطور که در شکل زیر مشخصه مقاومت R80 سره جاش نیست فکر کنم اونی که دود شده رفت هوا این بوده ! چون تا حالا باز نشده بود. با توجه به مقاومت های زیر سوکت که بر روی اونا عدد 0 نوشته شده و اینکه شماره این مقاومت ها پشت سر همه حدس میزنم نقشه فیوز رو دارند میخواستم نظر دوستان رو در این مورد بدونم که لازمه جاش چیزی(مثلا یه فیوز 1 آمپر) بزارم ؟، البته الان بدون این مقاومت هم مودم کار میکنه ، آمپرمتر رو به دو سر این مقاومتی که نیست روی مدار زدم حدوده 0.4 آمپر جریان می کشه
لطفا راجع به گرم شدن ic و این مقاومتی که نیست راهنمایی کنید
باتشکر
