مشکل: دستگاه جوش صبا تک برد مدل 200 A2

[144287928]

با سلام

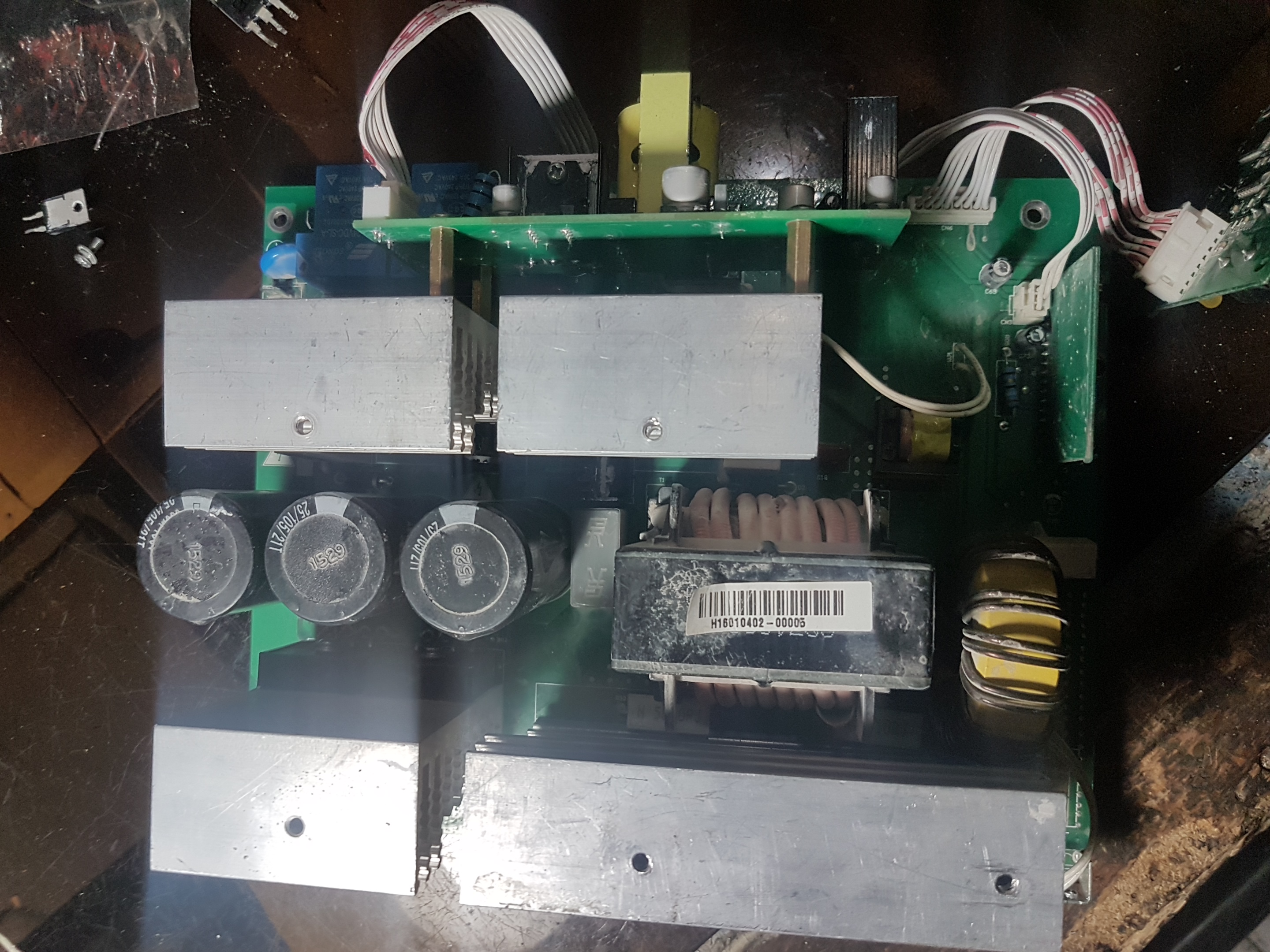

دستگاه فوق به برق دو فاز وصل شده و ای جی بی تی های ورودی ۴ عدد به شماره 60v60 و دو عدد دیود الترا فست به شماره ۱۵۶۰ سوخته بود و تعویض شد
دستگاه روشن شد

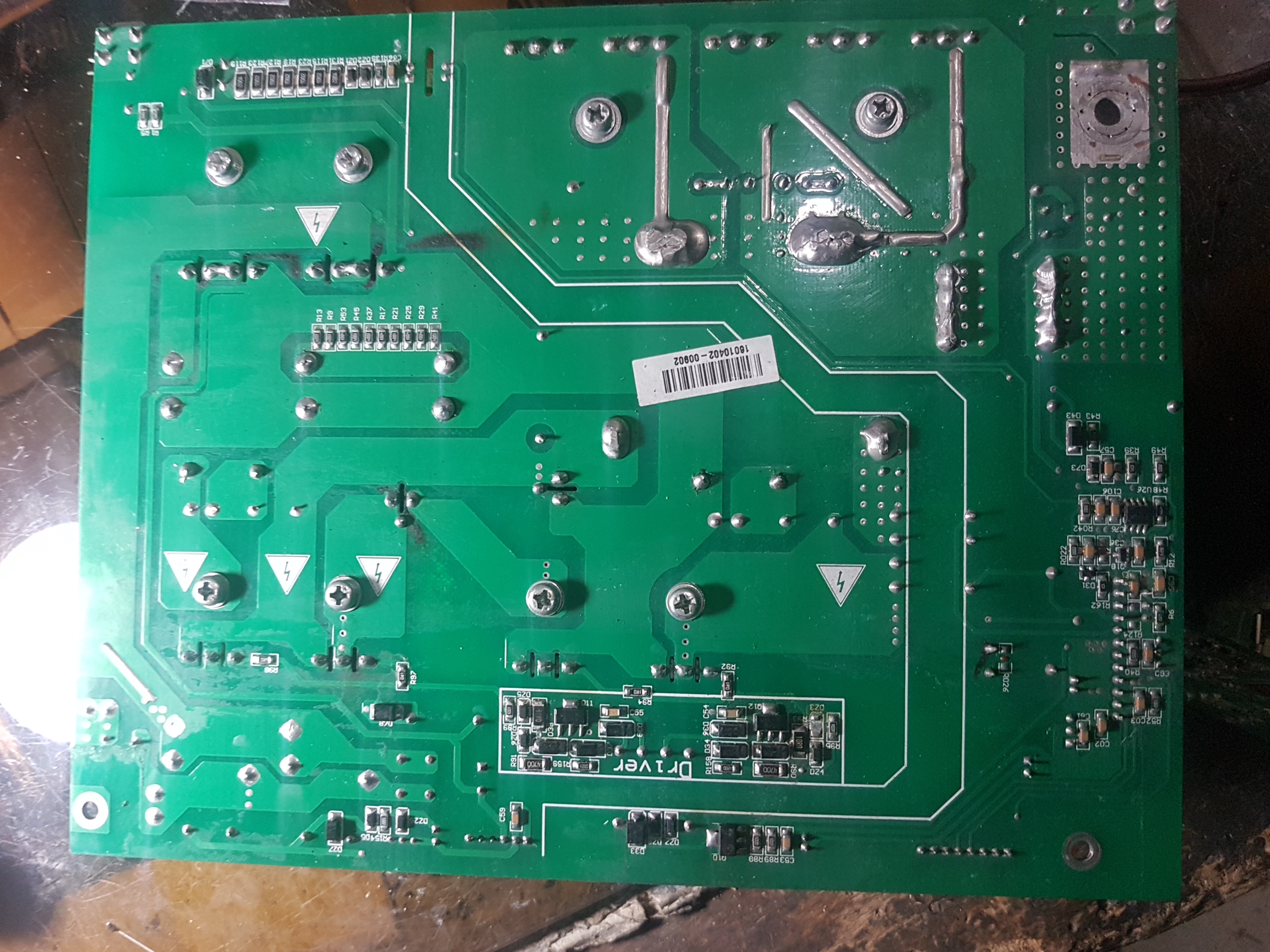

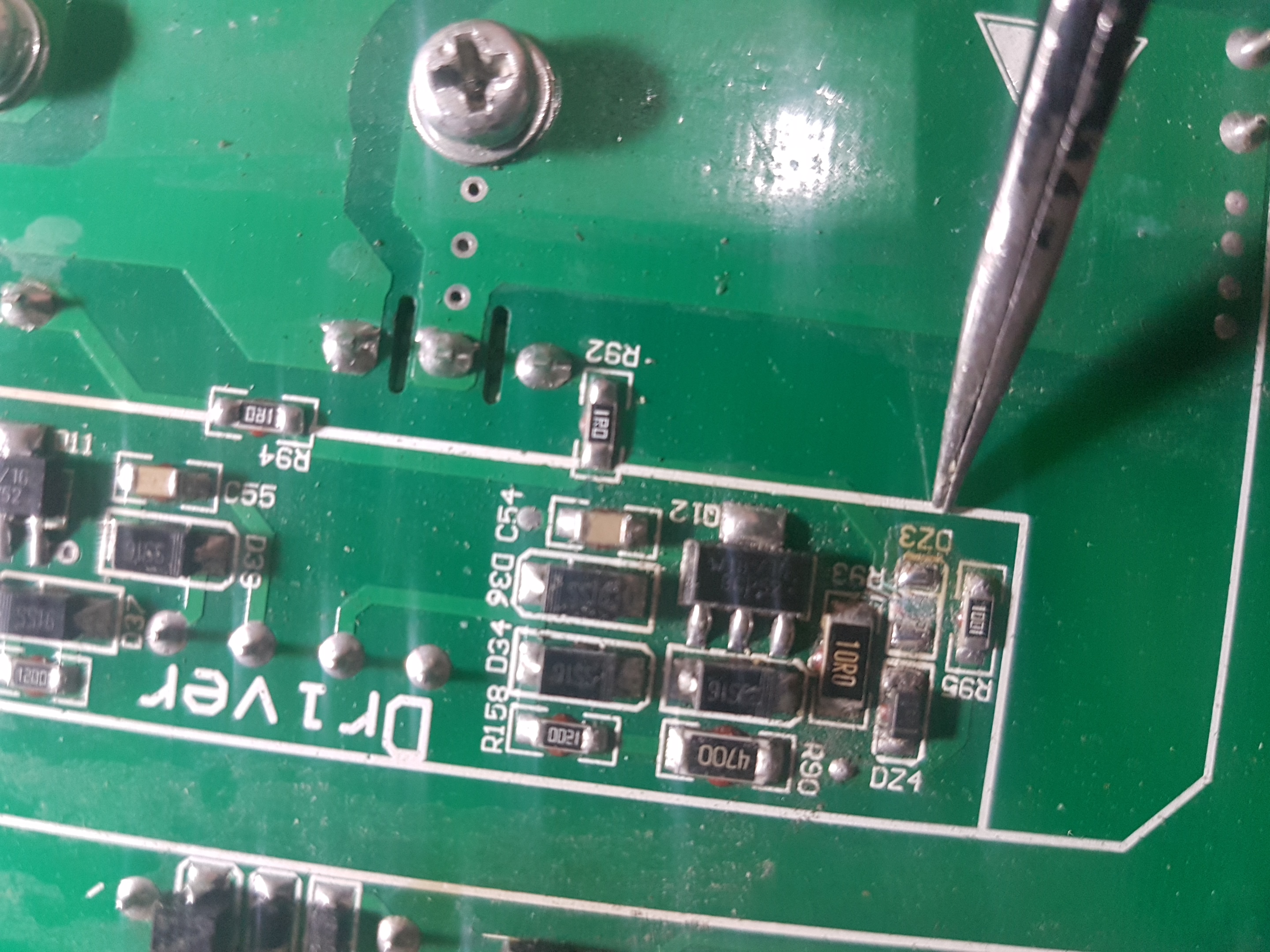

دو عدد دیود زنر به شماره شاسی DZ3 و DZ5 در قسمت درایور دستگاه سوخته و باعث داغ شدن بیش از حد و سوختن دو عدد مقاومت ۱۰ اهمی درایور میشود
از دوستان عزیز تقاضای مقدار زنرهای فوق یا نقشه دستگاه را دارم
با تشکر



[asaadv]

از فروشنده اش بپرسید
لینک



[144287928]

سلام
با تشکر از لطف دوستان گرامی در پاسخ بسیار دقیق برای حل مشکل

برای حل مشکل دیگران

دو عدد دیود زنر ۱۸ ولت میباشد و تمامی زنرهای موجود در برد درایور این دستگاه به شماره قطعه J3 اس ام دی ۱۸ ولت میباشد



[fazilatii]

سلام
با تشکر از لطف دوستان گرامی در پاسخ بسیار دقیق برای حل مشکل

برای حل مشکل دیگران

دو عدد دیود زنر ۱۸ ولت میباشد و تمامی زنرهای موجود در برد درایور این دستگاه به شماره قطعه J3 اس ام دی ۱۸ ولت میباشد

کلا دوستان در این انجمن خیلی کم لطف شدند یا خیلی دیر جواب میدن یا اصلا جواب نمیدن
به هر حال دم شما گرم که جواب سوالتو اینجا گذاشتی و کار منم راه انداختی
باز هم تشکر
تشکر



[habbib]

کلا دوستان در این انجمن خیلی کم لطف شدند یا خیلی دیر جواب میدن یا اصلا جواب نمیدن
به هر حال دم شما گرم که جواب سوالتو اینجا گذاشتی و کار منم راه انداختی
باز هم تشکر
تشکر

دوست عزیزم در انجمن ها بصورت قانونی و رایگان کاربران به یکدیگر کمک و اطلاع رسانی و همفکری میدهند
و اصولا کاربران به اشخاصی پاسخ میدهند و کمک میکنند که کاربر مقابل نیز در کمک به دیگران مشارکت داشته و به قولی فقط مصرف کننده نمیباشد البته کاربران با ورودی جدید بحثشون فرق میکنه
ولی کاربری که چند سال عضویت داره و هیچ کمکی به کاربران دیگر نمیکنه قطعا پاسخی نیز دریافت نخواهد کرد و یا کاربران با اکراه به ایشان پاسخ میدهتد

تو نیکی میکن و در دجله انداز که ایزد در بیابانت دهد باز



[fazilatii]

دوست عزیزم در انجمن ها بصورت قانونی و رایگان کاربران به یکدیگر کمک و اطلاع رسانی و همفکری میدهند
و اصولا کاربران به اشخاصی پاسخ میدهند و کمک میکنند که کاربر مقابل نیز در کمک به دیگران مشارکت داشته و به قولی فقط مصرف کننده نمیباشد البته کاربران با ورودی جدید بحثشون فرق میکنه
ولی کاربری که چند سال عضویت داره و هیچ کمکی به کاربران دیگر نمیکنه قطعا پاسخی نیز دریافت نخواهد کرد و یا کاربران با اکراه به ایشان پاسخ میدهتد

تو نیکی میکن و در دجله انداز که ایزد در بیابانت دهد باز

کاملا درست میفرمایید
اگر کسی سوال تخصصی درباره یه دستگاه داشته باشه هیچ کس جوابگو نیست اما اگر یک نفر گلایه کرد که چرا انجمن کم کاره فوری و سریع جواب میدهید که فلان و بمان



[fazilatii]

نقشه و مدار دستگاه جوش صبا 200 آمپر مدل A2

لینک فایل نقشه صبا 200 آمپر​

http://s5.picofile.com/file/83967175...00_A2.RAR.html

با تشکر از مهندس حسین آروان بابت ارسال نقشه و عکسهای مربوطه​



[morteza khod]

نقشه و مدار دستگاه جوش صبا 200 آمپر مدل A2

لینک فایل نقشه صبا 200 آمپر​

http://s5.picofile.com/file/83967175...00_A2.RAR.html

با تشکر از مهندس حسین آروان بابت ارسال نقشه و عکسهای مربوطه​

مهندس آروان ، یدونه هست دومی ندارد.



[Amir0960]

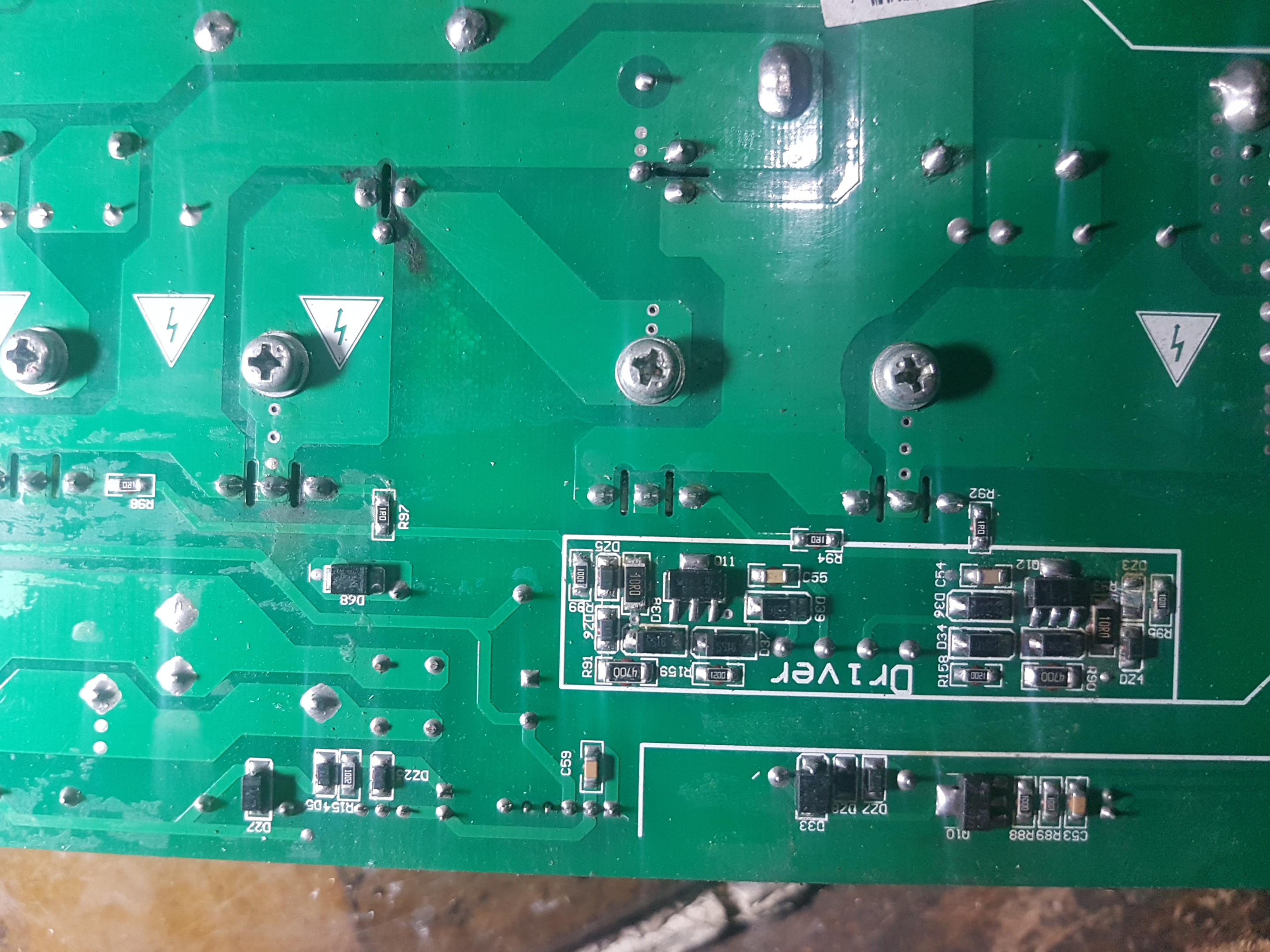

سلام لطفا اون ترانزیستور Q10 رو میشه بگید مشخصاتشو ؟



[fazilatii]

سلام لطفا اون ترانزیستور Q10 رو میشه بگید مشخصاتشو ؟

BC807-25
