با سلام

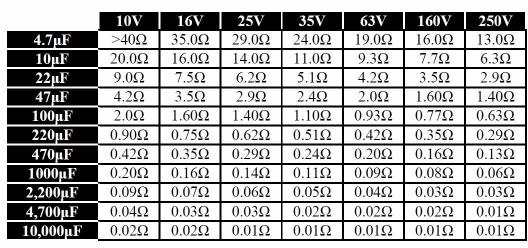

این نمودار را من در یک سایت که نقشه ESR متر داده بود پیدا کردم
ولی عملا خازنهای نو را که با خازنهای خراب تست کردم دیدم که
کلا خازنهای 1uf حدود 5. تا 1 اهم دارند و هرچه که ظرفیت بیشتر
میشود esr انها به صفر نزدیک تر میشود. بمرور که خازنهای نو را با
خازنهای کارکرده و کهنه مقایسه کنید بدستتان میاید./ چیزی که
لازم به ذکر است این است که این مدار esr متر فقط خازنهای
شیمیایی را میتواند تست کند و برای خازنهای پولیستر و میکا و غیره
جواب نمیدهد.در اینجا سئوالی از استادان عزیز داشتم که اگر در
حالت عادی دو سر پروب را بهم زده واتصال کوتاه کنیم عقربه روی
صفر میرود ولی اگر یک خازن مثلا 5. میکرو فاراد پولیستر را به دو
پروب بزنیم عقربه از صفر هم پایینتر میرود. علت چیست؟
ممنون
