در خواست منبع تغذیه

[DeDe]

یه منبع تغذیه برا دی وی دی مار شال می خواستم با ولتاژ دوبل مثبت 16 ولت ومنفی16 ولت حدودا 1 امپر در ضمن با 220 کار بکنه



[Service Manual]

سلام

ميتونيد از تغذيه هاي معمولي موجود در بازار استفاده کنيد .

اين تغذيه ها داراي خروجي -12 و +12 و +5 هستند .

با تغيير در مقاوت هاي متصل به پايه TL431 مي توانيد ولتاژ را افزايش دهيد ، البته دقت کنيد ولتاژ 5 ولت هم افزايش پيدا مي کند که بايد از رگلاتور 5 ولت براي اين ولتاژ در خروجي استفاده کنيد .

موفق باشيد .



[DeDe]

جناب شاطی زاده از این تغذیه ها زیاد دارم اما این مدل تغذیه امپلی فایر داره هر چی کردم جواب نداد حالا ببینم چکار می کنم



[Service Manual]

جناب شاطی زاده از این تغذیه ها زیاد دارم اما این مدل تغذیه امپلی فایر داره هر چی کردم جواب نداد حالا ببینم چکار می کنم

سلام

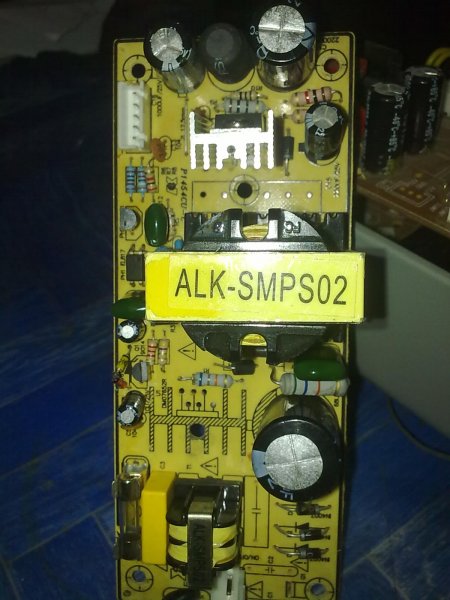

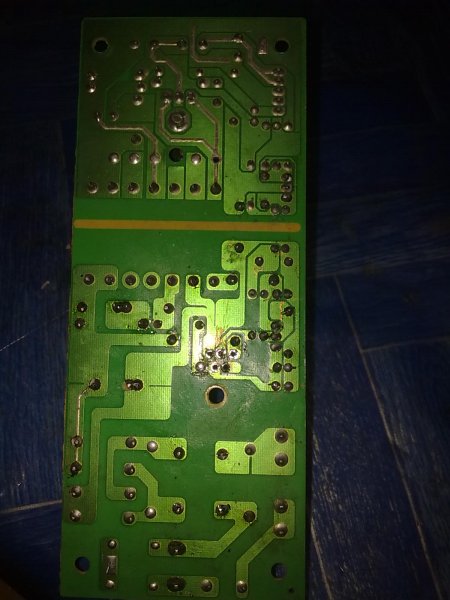

يک تصوير واضح از پشت و روي مدار تغذيه قرار بده و بنويس مربوط به چه مدلي بوده و در قسمت اوليه از چي استفاده شده ؟

ترانزيستور يا آي سي و اگر آي سي داشته چه شماره اي بوده ؟

معمولا روي اين بردها هم يک شماره هست شماره روي برد رو هم بنويس ....



[DeDe]

جناب شاطی زاده شمارهpcb-p1454cu-cوشماره ای سی تغذیهdm07652rاست که ای سی اون موجود نیست ونتونستم مشابه پیدا کنم البته دیتا شیت ودارم



[Service Manual]

سلام

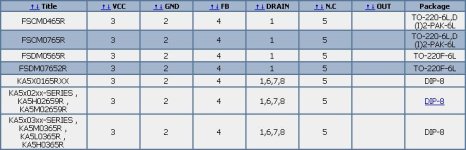

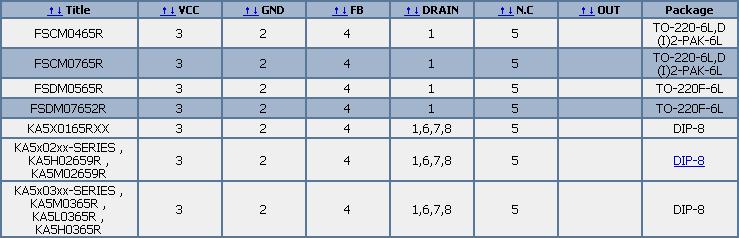

آقاي اسماعيل زاده قطعات مشابه که اينها هستند ، البته پکيج بعضي ها DIP8 هست ، از اين آي سي هاي هشت پايه که شکل آي سي EEPROM هستند .

​

اما اگر خواستيد ميتوانيد از آي سي هاي سري KA5x03xx-SERIES مثل :

KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN, KA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R

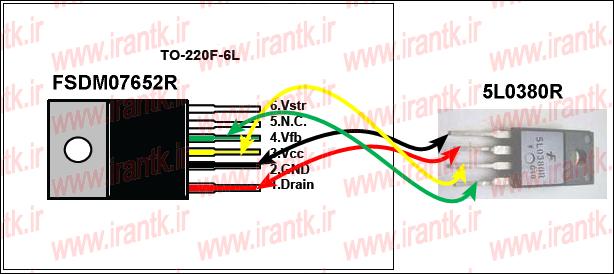

هم استفاده کنيد ، براي جايگزيني طبق شکل زير عمل کنيد فقط دقت کنيد بعد از قرار دادن پايه ها به ترتيب زير از پايه مثبت خازن صافي تغذيه يک مقاومت بين 120 کيلواهم تا 330 کيلو اهم به پايه 3 آي سي FSDM07652R متصل کنيد ، به نظر من مقاومت 220 کيلو بايد مناسب باشد .

​

ضمنا دقت کنيد اين تغذيه هاي چيني خرابي ديودهاي پل و خازن صافي اصلي تغذيه زياد دارند و بيشتر خرابي اين قطعات باعث سوختن STR مي شود ، بهتر است بدون تست اين قطعات را هم تعويض کنيد .

موفق باشيد .​



[DeDe]

قبلا این روش وتست کردم اما مقاومت نذاشتم در ضمن این پایه 6 ای سی07652rیعنیvstrچکاره است قبلا از زحماتتون سپاسگذارم



[Service Manual]

قبلا این روش وتست کردم اما مقاومت نذاشتم در ضمن این پایه 6 ای سی07652rیعنیvstrچکاره است قبلا از زحماتتون سپاسگذارم

سلام

آقاي اسماعيل زاده اين پايه به صورت داخلي به پايه VCC آي سي يعني پايه سه متصل هست .

در واقع اين پايه وظيفه راه اندازي STR رو به عهده داره ، اين پايه از ولتاژ ورودي خازن اصلي تغذيه ولت خودشو تامين ميکنه و در واقع يک جور استارت هست ، بعد از راه اندازي شدن STR ولتاژ پايه سه آي سي از طريق ترانس چاپر تامين ميشه و ديگه احتياجي به پايه 6 نيست ، وقتيکه ولتاژ خازنيکه به پايه سه متصل شده به 12 ولت برسه اون پايه از داخل آي سي قطع ميشه ، شما ميتونيد وقتيکه تغذيه راه اندازي شد اين پايه رو قطع کنيد و خواهيد ديد که مدار بدون مشکل کار خواهد کرد .

براي مداريکه گذاشتم حتما بايد مقاومت رو بگذاريد در غير اينصورت STR استارت نميشه .

موفق باشيد .



[Milad_ahmad]

سلام وقت بخیر اگه از این تغذیه گیر بیاریم قیمتش درچه حدودی میشه
خیلی ممنون
