سلام
DISPLAY قسمت دک و کاست مربوط به سیستم صوتی SONY LBT D-5 دچار مشکل شده و نمایشگر خاموش خاموش شده خود DISPLAY را که با نمایشگر یک دک دیگر امتحان کردم صفحه نمایشگر سالم بود ضمنا تمامی دکمه ها و عملیات مربوط به قسمت دک به درستی عمل میکنه فقط نمایشگر آن خاموش هست دستگاه را باز کردم روی برد و در قسمتی که سونی در کادر کشیده شده مربوط به DISPLAY مشخص کرده چند عدد ترانزیستور DIP پایه دار قرار دارد که نمیدانم چه نوع ترانزیستوری هستند ونحوه تست آنها چگونه است که شماره ترانزیستورها طبق شماتیک دستگاه وجود داره .
یعنی این 2 شماره ترانزیستور :
DTA114ES
و
DTC114ES
پایه دار و از نوع DIP هستند با پکیج SOT-23
با کمک مولتی متر دیجیتال در حالت تست دیود که من تست کردم مثل ترانزیستورهای معمولی سوخته چون فقط یک پایه از 3 پایه آن به 1 پایه دیگر سالم نمایش داده میشه البته این ترانزیستورها که در باقی قسمت های دک هم وجود داره با همین شماره ها و همین حالت در تست کردن که حتی برای عمل کرد آی سی سیستم کنترل یا سیستم دالبی و کنترل موتورهای هر 2 تیپ کاست که عرض کردم هم استفاده شده تمام قسمت های دک به درستی عمل میکنن و حتی صدای پخش کاست یا ضبط کردن هم به شکل صحیح عمل میکنه جز نمایشگر . بخاطر همین به نمیتوانم عیب را دقیقا مربوط به خرابی این 2 نوع ترانزیستور که در قسمت مربوط به DISPLAY هم از آنها استفاده شده و باقی قسمت های برد که چون نحوه تست آن را نمیدانم تا کار جلو بره .
از اساتید و دوستان محترم در خواست راهنمایی در مورد نحوه تست این 2 نوع ترانزیستور که یکی منفی و دیگری مثبت هست را دارم با گوگل کردن و بررسی دیتاشیت مربوط به این ترانزیستورها متوجه شدم این ترانزیستورهای دارای یک مقاومت بین پایه ورودی ( IN ) و پایه مربوط به GND هست
DTA114E PNP SILICON TRANSISTOR PNP DIGITAL TRANSISTOR (BUILT- IN BIAS RESISTORS)
و
DTC114E NPN SILICON TRANSISTOR NPN DIGITAL TRANSISTOR (BUILT- IN BIAS RESISTORS)
لطفا راهنمایی کنید چگونه این 2 نوع ترانزیستور را تست کنم تا اگر خراب بود تعویض کنم و اگر سالم بودن و از بابت این ترانزیستورها خیالم راحت بشه بتونم برم برم سراغ تست سایر قطعات .

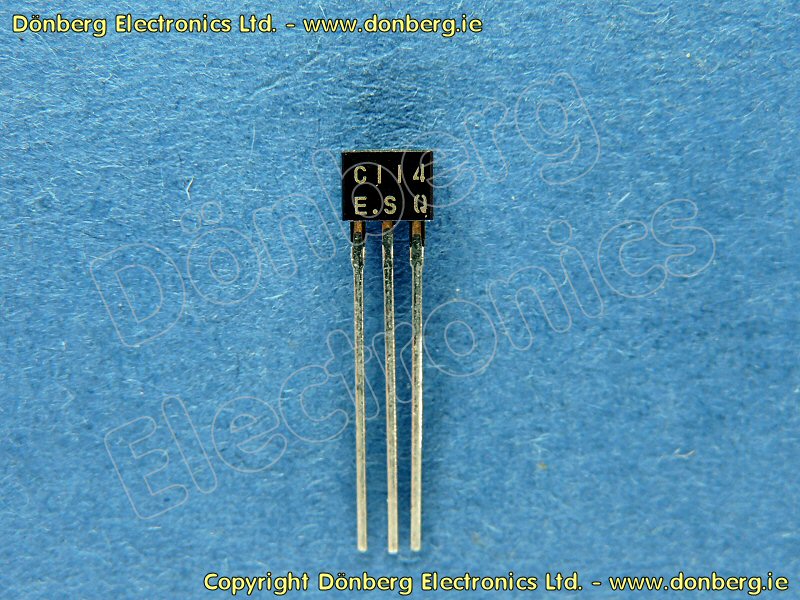

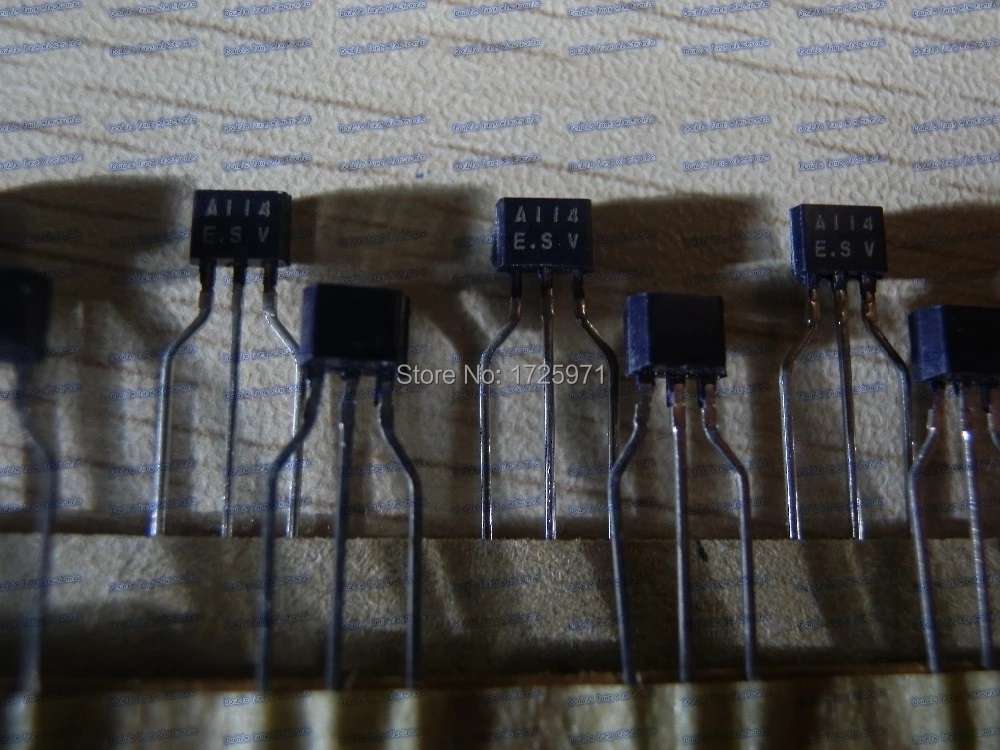

این هم از پکیج یا شکل ترانزیستورها :
DISPLAY قسمت دک و کاست مربوط به سیستم صوتی SONY LBT D-5 دچار مشکل شده و نمایشگر خاموش خاموش شده خود DISPLAY را که با نمایشگر یک دک دیگر امتحان کردم صفحه نمایشگر سالم بود ضمنا تمامی دکمه ها و عملیات مربوط به قسمت دک به درستی عمل میکنه فقط نمایشگر آن خاموش هست دستگاه را باز کردم روی برد و در قسمتی که سونی در کادر کشیده شده مربوط به DISPLAY مشخص کرده چند عدد ترانزیستور DIP پایه دار قرار دارد که نمیدانم چه نوع ترانزیستوری هستند ونحوه تست آنها چگونه است که شماره ترانزیستورها طبق شماتیک دستگاه وجود داره .
یعنی این 2 شماره ترانزیستور :
DTA114ES
و
DTC114ES
پایه دار و از نوع DIP هستند با پکیج SOT-23
با کمک مولتی متر دیجیتال در حالت تست دیود که من تست کردم مثل ترانزیستورهای معمولی سوخته چون فقط یک پایه از 3 پایه آن به 1 پایه دیگر سالم نمایش داده میشه البته این ترانزیستورها که در باقی قسمت های دک هم وجود داره با همین شماره ها و همین حالت در تست کردن که حتی برای عمل کرد آی سی سیستم کنترل یا سیستم دالبی و کنترل موتورهای هر 2 تیپ کاست که عرض کردم هم استفاده شده تمام قسمت های دک به درستی عمل میکنن و حتی صدای پخش کاست یا ضبط کردن هم به شکل صحیح عمل میکنه جز نمایشگر . بخاطر همین به نمیتوانم عیب را دقیقا مربوط به خرابی این 2 نوع ترانزیستور که در قسمت مربوط به DISPLAY هم از آنها استفاده شده و باقی قسمت های برد که چون نحوه تست آن را نمیدانم تا کار جلو بره .
از اساتید و دوستان محترم در خواست راهنمایی در مورد نحوه تست این 2 نوع ترانزیستور که یکی منفی و دیگری مثبت هست را دارم با گوگل کردن و بررسی دیتاشیت مربوط به این ترانزیستورها متوجه شدم این ترانزیستورهای دارای یک مقاومت بین پایه ورودی ( IN ) و پایه مربوط به GND هست
DTA114E PNP SILICON TRANSISTOR PNP DIGITAL TRANSISTOR (BUILT- IN BIAS RESISTORS)
و
DTC114E NPN SILICON TRANSISTOR NPN DIGITAL TRANSISTOR (BUILT- IN BIAS RESISTORS)
لطفا راهنمایی کنید چگونه این 2 نوع ترانزیستور را تست کنم تا اگر خراب بود تعویض کنم و اگر سالم بودن و از بابت این ترانزیستورها خیالم راحت بشه بتونم برم برم سراغ تست سایر قطعات .
این هم از پکیج یا شکل ترانزیستورها :
