در خواست راهنمائی برای تعمیر اینورتر 12ولت به 220

[amin137]

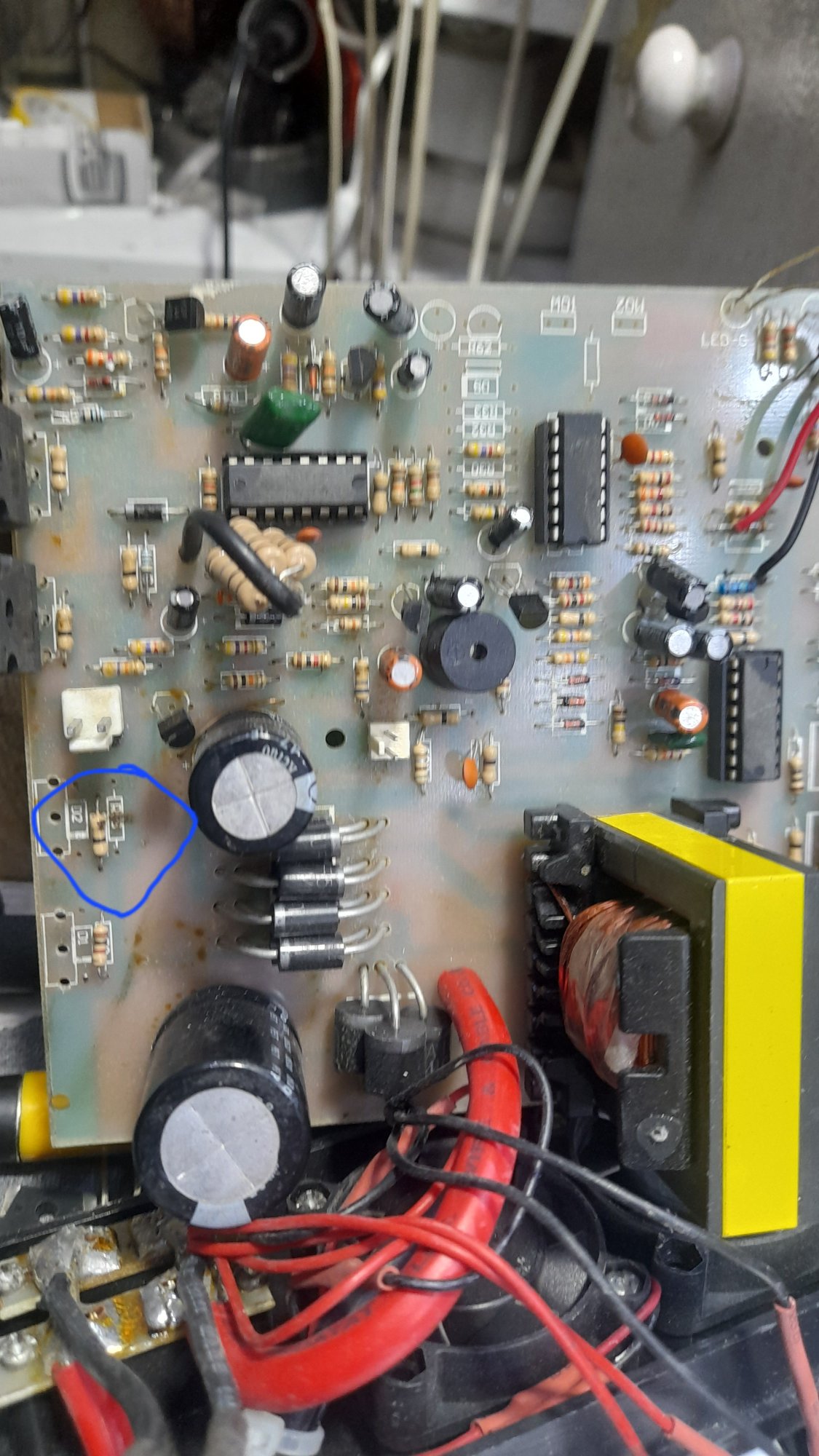

این اینورت سوخته ترانزیستور و ترایاکش سوخته بود عوض کردم ولی این مقاومتش طوری سوخته که قابل تشخیص نیست کسی میدونه مقاومتش چند کیلو ؟اگه مشابهش دارین بگین پیدا نکردم مشابه بردو



[jahanerayane]

سلام.میتونید مقاومت رو از وسط بشکنید و از نصفه ای که اهم میده اندازه بگیرید و ضرب در 2 کنید تا میزان مقاومت براحتی بدست بیاد.



[amin137]

سلام.میتونید مقاومت رو از وسط بشکنید و از نصفه ای که اهم میده اندازه بگیرید و ضرب در 2 کنید تا میزان مقاومت براحتی بدست بیاد.

مقاومتش پودر شده



[Mahdi258258]

اگه مقاومت گیت ماسفت های ورودی هستش ده اهم هستش...



[jahanerayane]

سلام.میتونید مقاومت رو از وسط بشکنید و از نصفه ای که اهم میده اندازه بگیرید و ضرب در 2 کنید تا میزان مقاومت براحتی بدست با

این اینورت سوخته ترانزیستور و ترایاکش سوخته بود عوض کردم ولی این مقاومتش طوری سوخته که قابل تشخیص نیست کسی میدونه مقاومتش چند کیلو ؟اگه مشابهش دارین بگین پیدا نکردم مشابه بردو

مقاومت کنار دیود هست و احتمال زیاد 10 اهم 1 وات باشه.سیاه -قهوه ای -قهوه ای



[jahanerayane]

ببخشید قهوه ای -سیاه -سیاه



[afshin_new2]

این اینورت سوخته ترانزیستور و ترایاکش سوخته بود عوض کردم ولی این مقاومتش طوری سوخته که قابل تشخیص نیست کسی میدونه مقاومتش چند کیلو ؟اگه مشابهش دارین بگین پیدا نکردم مشابه بردو

مقاوتش هم اندازه مقاومتهای بقیه ماسفتا هستش.ببینید ماسفت مشابهش مقاومت کنار چند اهمه از همون بندازید



[afshin_new2]

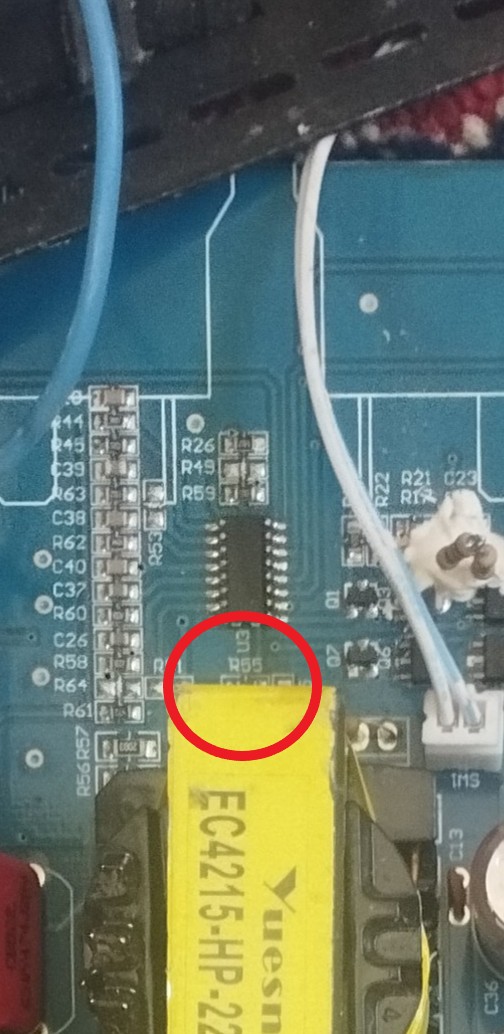

با سلام خدمت اساتید. یک اینورتر 5000 وات که شماره آیسی نداره.لطفا راهنمایی کنید.با آیسی TL494 تعویض شد ولی جواب نداد.با آيسی TL494 هیچ عکس العملی نشون نداد ولی با آیسی خودش کمی صدای سوت زدن ازش شنیده میشه.لطفا راهنمایی بفرمایید.

[URL=https://uupload.ir/] [/URL]



[HS13&86]

با سلام خدمت اساتید. یک اینورتر 5000 وات که شماره آیسی نداره.لطفا راهنمایی کنید.با آیسی TL494 تعویض شد ولی جواب نداد.با آيسی TL494 هیچ عکس العملی نشون نداد ولی با آیسی خودش کمی صدای سوت زدن ازش شنیده میشه.لطفا راهنمایی بفرمایید.

[URL=https://uupload.ir/] [/URL]

باسلام،
بررسی کنید که پایه ۷ آیسی به GND وصل شده یا پایه ۱۲.
اگر پایه ۷ باشه ، آیسی TL494 هست و اگر پایه ۱۲ باشه آیسی SG3525 هست



[afshin_new2]

باسلام،
بررسی کنید که پایه ۷ آیسی به GND وصل شده یا پایه ۱۲.
اگر پایه ۷ باشه ، آیسی TL494 هست و اگر پایه ۱۲ باشه آیسی SG3525 هست

درود
قبلا با آیسی TL494 تست شده.جواب نگرفتم
پایه 5 آیسی به منفی رگولاتور 5 ولت وصل هستش و پایه 12 به مثبت رگولاتور

این قسمت یک رگولاتور هستش که به اون وصله
