با سلام

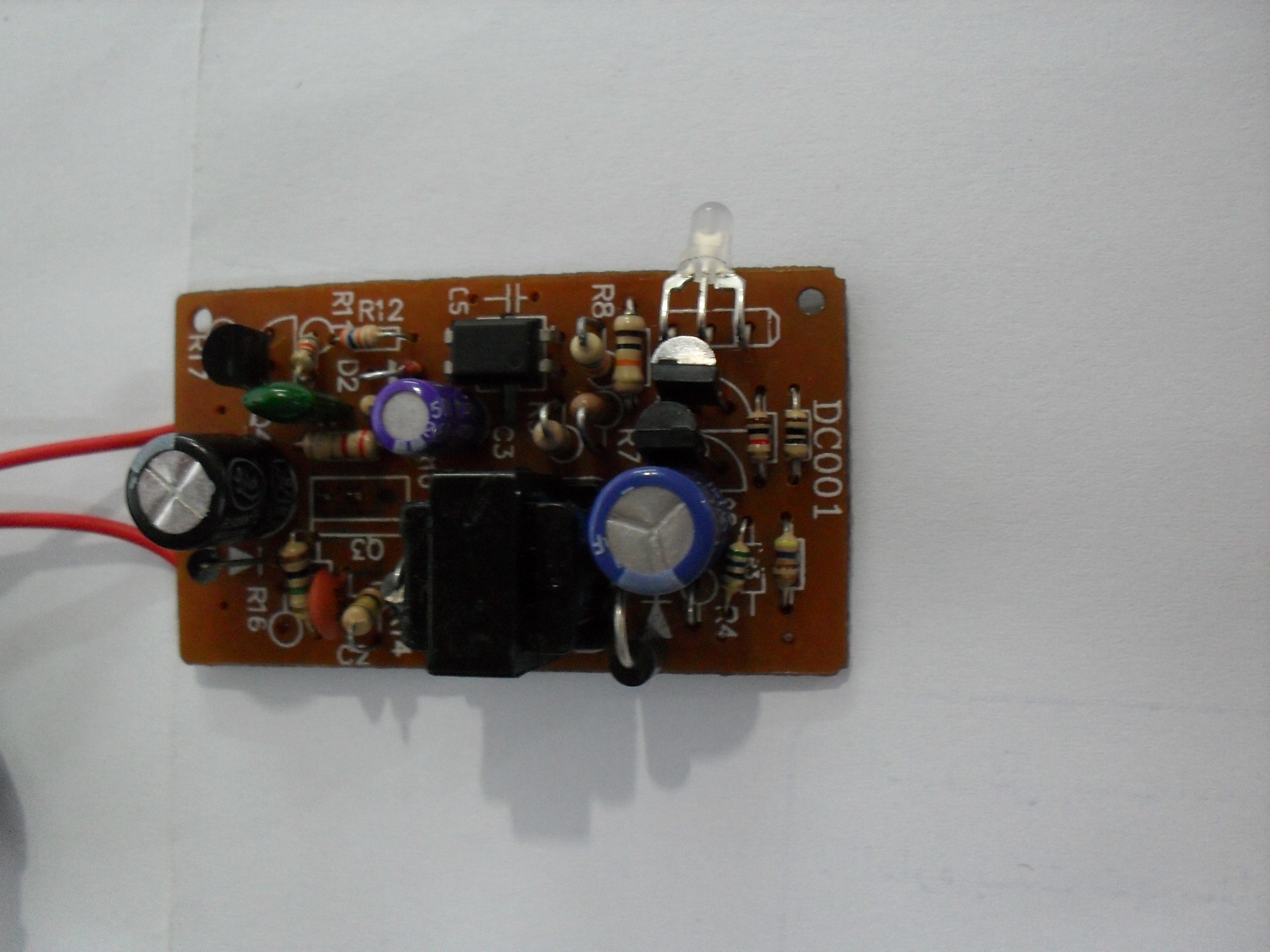

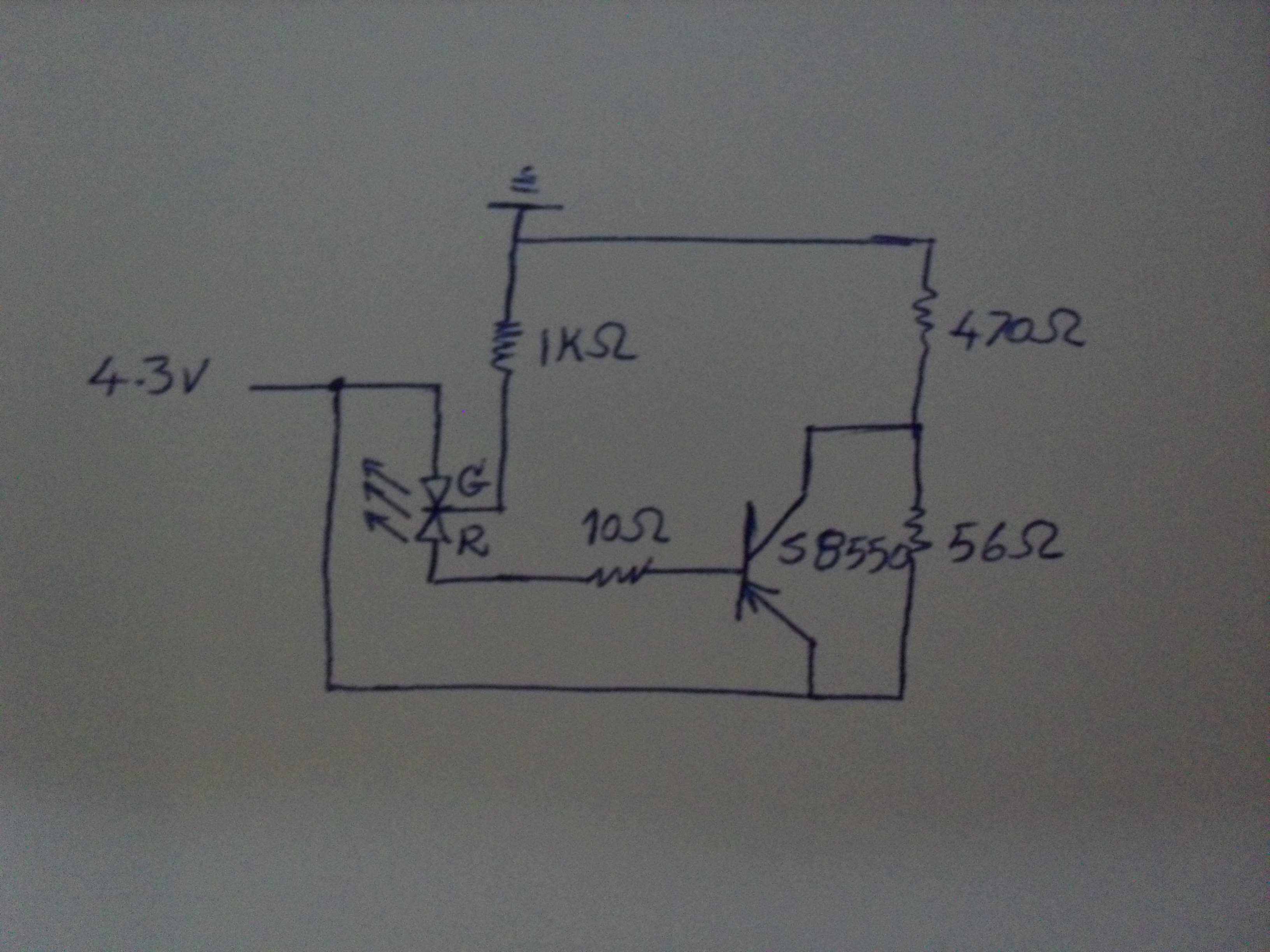

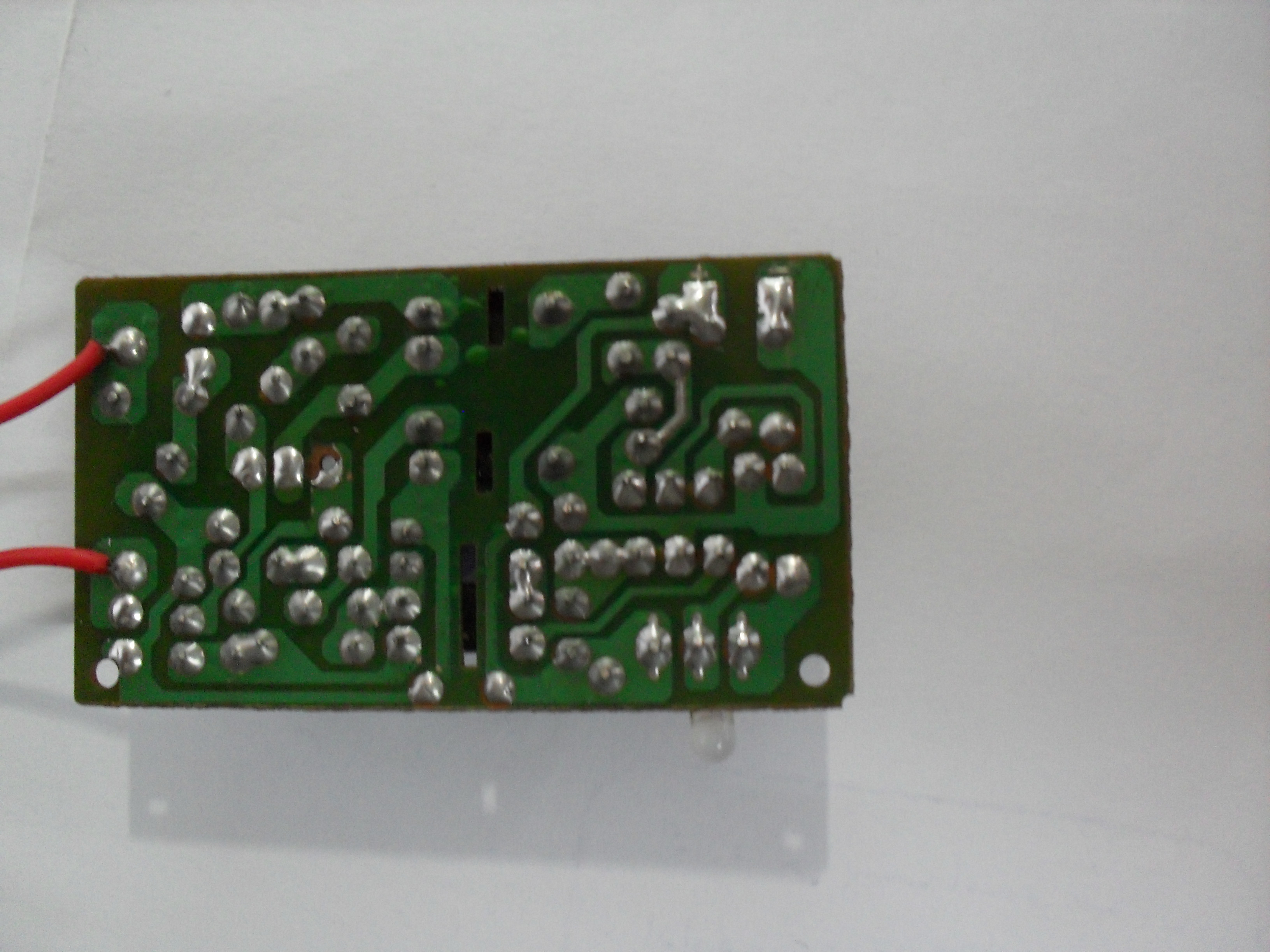

این مدار قسمتی از مدار یک شارژر 4.3 ولتی برای شارژ یک باتری 3.7 ولتی هست.
قبل از اینکه شارژر آسیب ببینه led اون در حالتی که باتری متصل به اون در حالت دشارژ بود به رنگ قرمز و با شارژ باتری به رنگ سبز در میومد.
بعد از خرابی شارژر و تعمیر اون led در هیچ حالتی به رنگ قرمز در نمیاد و فقط به رنگ سبز روشن میشه.
ترانزیستور 8050 اون هم خراب شده بود که جایگزین شد.
از اساتید در خواست تحلیل این مدارو دارم تا قبل از هر چیز نحوه عملکرد اون مشخص بشه تا بشه اون رو عیب یابی کرد.
با تشکر.
