درخواست نقشه مبدل 12 ولت مستقيم به 220 متناوب Suoer 1000W Power Inverter BOARD NO.SDA1000P V3.1

[جمشيدا]

با سلام و وقت بخير

در صورت امكان نقشه اين مدل اينورتر مورد احتياج مي باشد

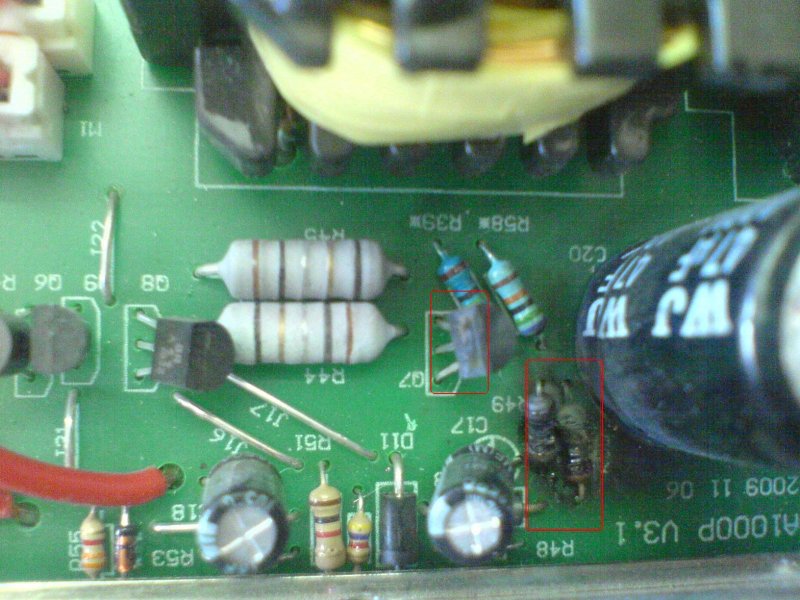

شماره قطعات بر اثر تركيدن المان نامشخص است

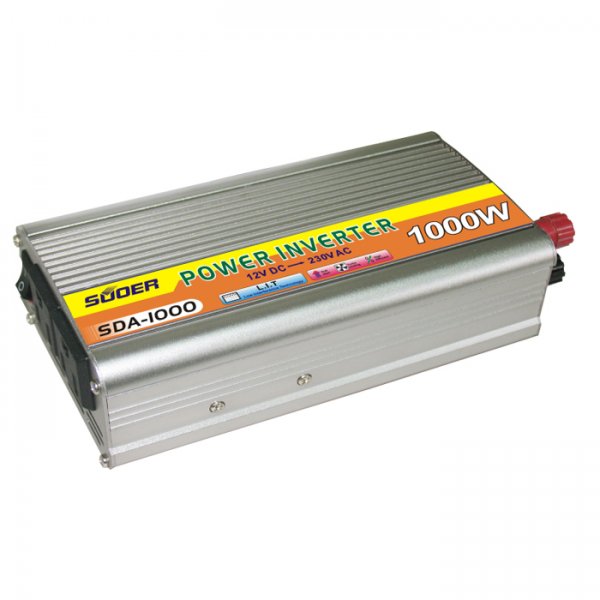

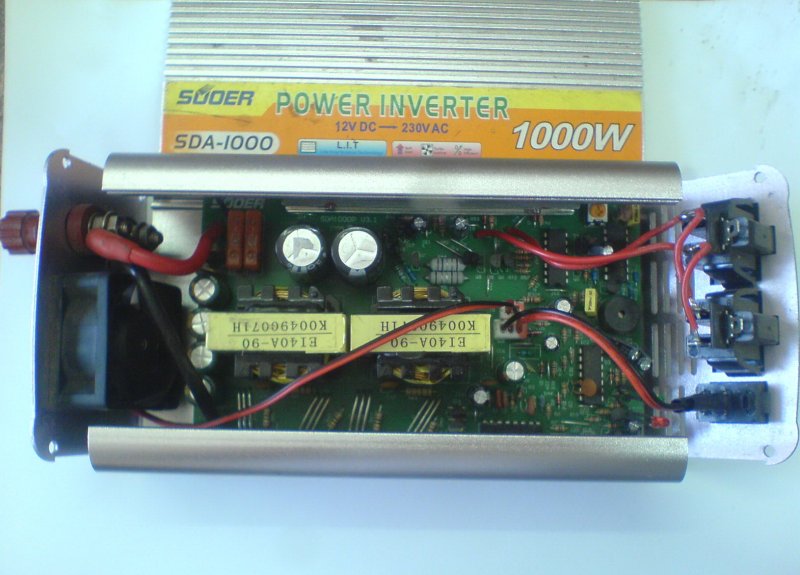

Suoer 1000W Power Inverter BOARD NO.SDA1000P V3.1

Input Voltage DC12V
Output Voltage AC220V
Type DC/AC Inverters
Output Frequency 50Hz
Output Current 4.5A

​



[m44]

مهندس جان سلام از راهنمائی هات ممنونم و همیدوارم همیشه موفق باشید



[m44]

مهندس جان سلام از راهنمائی هات ممنونم و امیدوارم همیشه موفق باشید . ممکنه یک لطف کنی راهنمایی کنی اگر اینورتور دادما اژیر می کشد عیبش چیست .ممنوع
​

منبع : http://www.irantk.ir/irantk25877/#ixzz3qGbnDzJC
​



[mehdifull]

میدونم تاپیک قدیمی اما برای دیگر دوستان عرض میکنم
توی مدلی که قطعاتش smd است r50 =1k و r49=4.7k در ضمن این مقاومت ها روی پایه گیت ماسفتهای ولتاژ بالا قرار دارند
