مشکل: درخواست مقدار مقاومت زیروات

[Hamedsadat]

سلام به دوستان
کسی مقدار مقاومت مشخص شده رو میدونه؟
لباسشویی زیروات مدل z1071 هست، ورودی فاز از طریق این مقاومت سپس دیود و یک مقاومت دیگه به درین ای سی که وایپر ۱۶ هست وصله،
اون مقاومت اس ام دی هم اگر کسی نمونه برد را داشته باشه از روش بگه ممنون دو دنیاش میشم
[URL=https://uupload.ir/][IMG]https://s6.uupload.ir/files/
۲۰۲۲۰۹۲۶_۰۵۲۹۲۴_sxhs.jpg[/URL][/IMG]



[M.H.Rahmati]

دوست عزیز
لینک اشتباه هست
عکست هم ریزه



[saeedesgh]

سلام به دوستان
کسی مقدار مقاومت مشخص شده رو میدونه؟
لباسشویی زیروات مدل z1071 هست، ورودی فاز از طریق این مقاومت سپس دیود و یک مقاومت دیگه به درین ای سی که وایپر ۱۶ هست وصله،
اون مقاومت اس ام دی هم اگر کسی نمونه برد را داشته باشه از روش بگه ممنون دو دنیاش میشم
[URL="https://uupload.ir/"][IMG]https://s6.uupload.ir/files/
۲۰۲۲۰۹۲۶_۰۵۲۹۲۴_sxhs.jpg[/URL][/IMG]

سلام
اونی که زیر سوکت نزدیک رله هستش
100 اهم 1 یا 2 واته
اما اون SMD کنار آی سی رو باید از رو برد سالم شمارشو پیدا کنی



[Hamedsadat]

دوست عزیز
لینک اشتباه هست
عکست هم ریزه

https://s6.uupload.ir/files/۲۰۲۲۰۹۲۶_۰۵۲۹۲۴_184q.jpg
لینک جدید
ممنون از وقتی که میذارید



[Hamedsadat]

دوست عزیز
لینک اشتباه هست
عکست هم ریزه

این هم عکس پشت برد هست، آیسی وایپر ۱۶ ،
یک سوال دیگه الان آیسی وقتی کلید زنی میکنه درین به gnd وصل میشه؟ یعنی gnd ایسی مثل همون سورس ماسفت هست؟
https://s6.uupload.ir/files/۲۰۲۲۰۹۲۷_۰۰۵۹۱۵_32tr.jpg



[Hamedsadat]

سلام
اونی که زیر سوکت نزدیک رله هستش
100 اهم 1 یا 2 واته
اما اون SMD کنار آی سی رو باید از رو برد سالم شمارشو پیدا کنی

ممنون، فک کنم صد گذاشتم سوخت، اما یک دوم بود ، ولتاژ که به پایه یک ایسی(تغذیه vdd) وایپر ۱۶ میرسه باید ۱۴ ولت باشه؟ و به پایه درین سیصد تا چهارصد ولت ، وقتی ایسی سویچ میکنه درین به زمین ایسی که وصل شده به نول قطع و وصل میشه
، ولتاژ روی ثانویه که اون سه تا پایه هست ظاهر میشه، درسته؟ پس چرا نول وصله به پایه وسط ثانویه؟ اینو نمی فهمم چه دلیلی داره



[saeedesgh]

ممنون، فک کنم صد گذاشتم سوخت، اما یک دوم بود ، ولتاژ که به پایه یک ایسی(تغذیه vdd) وایپر ۱۶ میرسه باید ۱۴ ولت باشه؟ و به پایه درین سیصد تا چهارصد ولت ، وقتی ایسی سویچ میکنه درین به زمین ایسی که وصل شده به نول قطع و وصل میشه
، ولتاژ روی ثانویه که اون سه تا پایه هست ظاهر میشه، درسته؟ پس چرا نول وصله به پایه وسط ثانویه؟ اینو نمی فهمم چه دلیلی داره

دوست عزیز چیزی که من از رو برد و با نگاه به دیتا شیت فهمیدم اینه که خروجی ترانس دو تا ولتاژ میده که مثبت و منفی هستش و سر مشترک این دو ولتاژ با نول یکیه
که تو این حالت ورودی و خروجی غیر ایزوله هستش

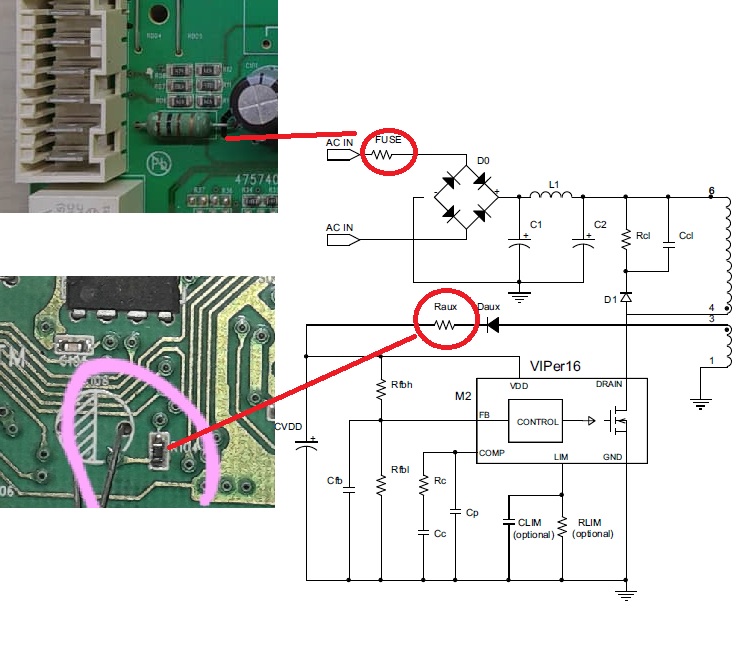

تو دیتا شیت اینو نگاه کن چون مدار به این نقشه خیلی نزدیکه
Figure 20. Flyback converter (non isolated)
و همچنین ولتاژ تغذیه VDD آی سی از خروجی ترانس گرفته شده
طبق این عکس که برات گذاشتم اون مقاومت ورودی همون 100 اهم هستش که در واقع کمی ولتاژ ورودی رو محدود میکنه و شبیه فیوز هم عمل میکنه
و مقاومت SMD هم که به VDD وصله باید مقدارش طوری انتخاب بشه که روی VDD ولتاژی بین 11.5 تا 23.5 ولت داشته باشی البته به ولتاژ اون خازن c108 که کنار مقاومت smd هست دقت کن
فردا دقیق تر نگاه میکنم اگه موردی متوجه شدم میگم



[M.H.Rahmati]

مقاومت وات بالا مقدارش 100 اهمه
مقاومت اس ام دی هم 10 اهمه
https://s25.picofile.com/file/8453450850/۲۰۲۲۰۷۲۵_۲۱۳۸۲۹.jpg

https://s24.picofile.com/file/8453450884/۲۰۲۲۰۷۲۶_۱۳۰۸۰۴.jpg



[saeedesgh]

مقاومت وات بالا مقدارش 100 اهمه
مقاومت اس ام دی هم 10 اهمه
https://s25.picofile.com/file/8453450850/۲۰۲۲۰۷۲۵_۲۱۳۸۲۹.jpg

https://s24.picofile.com/file/8453450884/۲۰۲۲۰۷۲۶_۱۳۰۸۰۴.jpg

دمت گرم



[Hamedsadat]

سلام و تشکر از پاسخ شما و عذر خواهی بابت تاخیر پیش اومده، در اسرع وقت با این مقادیر چک و نتیجه رو خدمتتون اعلام میکنم
